Wybór między wyłącznikiem różnicowoprądowym typu A i AC ma bezpośredni wpływ na bezpieczeństwo instalacji oraz poprawną pracę domowych urządzeń. Typ AC reaguje tylko na sinusoidalny prąd przemienny, natomiast typ A rozpoznaje także prądy pulsujące, które pojawiają się w sprzęcie wyposażonym w elektronikę. Poniżej wyjaśniam, kiedy wystarczy prostsze zabezpieczenie, dlaczego w nowych domach najczęściej wybieram typ A oraz kiedy potrzebny jest jeszcze inny wariant.
Typ A jest dziś najbezpieczniejszym wyborem do większości domowych obwodów
- Typ AC wykrywa wyłącznie sinusoidalne prądy różnicowe.
- Typ A reaguje również na prądy pulsujące ze składową stałą.
- Do obwodów z pralką, zmywarką, płytą indukcyjną, komputerem lub automatyką domową zwykle lepiej pasuje typ A.
- Urządzenia z falownikiem, instalacje PV i niektóre ładowarki samochodowe mogą wymagać typu B, F albo dodatkowej detekcji DC 6 mA.
- Różnicówka nie zastępuje wyłącznika nadprądowego, chyba że zastosowano aparat RCBO łączący obie funkcje.
Typ A i AC różnią się tym, co potrafią wykryć

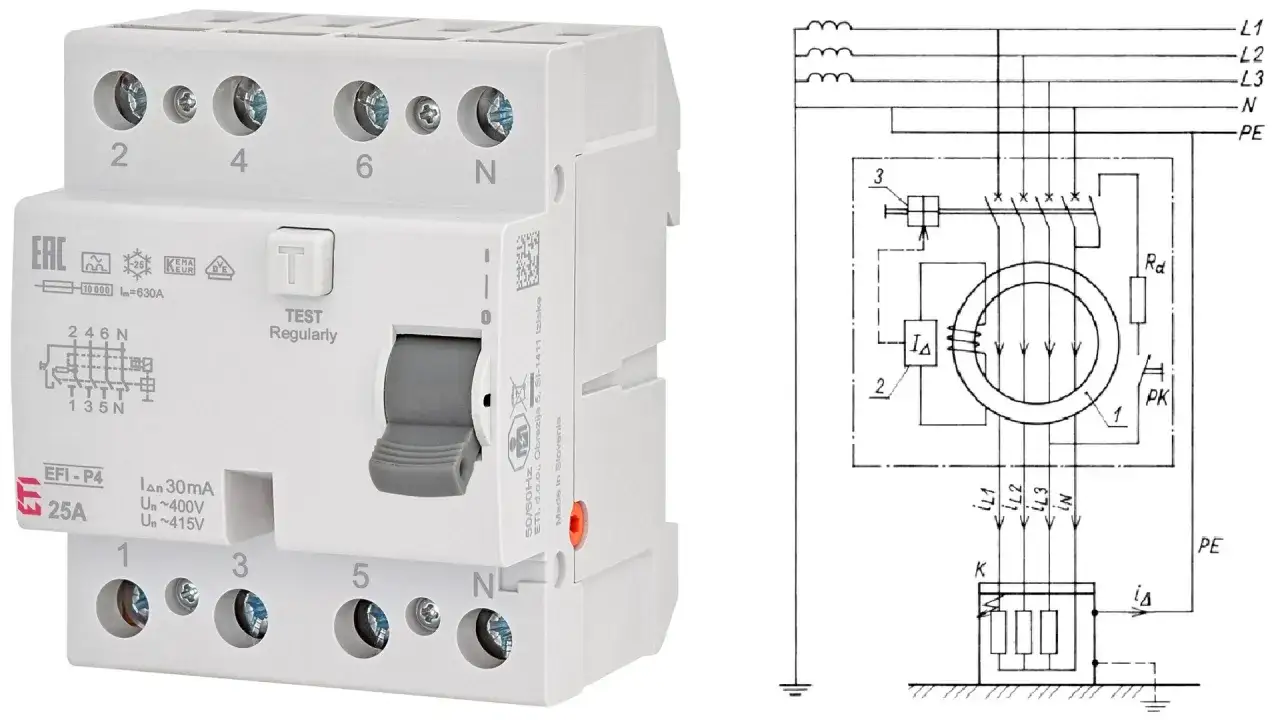

Wyłącznik różnicowoprądowyporównuje prąd płynący przewodami obwodu. Jeżeli część energii zaczyna płynąć inną drogą, na przykład przez uszkodzoną izolację, obudowę urządzenia albo człowieka, aparat wykrywa prąd różnicowy i odłącza zasilanie.
Najważniejsza różnica między typami dotyczy kształtu tego prądu. Typ AC reaguje na czysty, sinusoidalny prąd przemienny, czyli taki, jaki występuje przy prostych odbiornikach rezystancyjnych. Typ A działa także wtedy, gdy prąd różnicowy ma postać pulsującą i zawiera składową stałą.
| Cecha | Typ AC | Typ A |
|---|---|---|
| Prąd przemienny sinusoidalny | Tak | Tak |
| Prąd pulsujący ze składową stałą | Nie | Tak |
| Typowe zastosowanie | Proste odbiorniki bez elektroniki | Większość współczesnych obwodów domowych |
| Odporność na prąd stały wygładzony | Nie | Nie w pełnym zakresie |
To ostatnie rozróżnienie jest istotne. Typ A nie jest uniwersalnym zabezpieczeniem dla każdego urządzenia elektronicznego. Jeżeli odbiornik może wytwarzać gładki prąd stały, trzeba sprawdzić instrukcję i wymagania producenta. W takim przypadku odpowiedni może być typ B, typ F albo typ A współpracujący z układem wykrywania prądu stałego.
Dlaczego elektronika przemawia za typem A
W starszych instalacjach dominowały żarówki, grzałki i proste silniki. Ich prądy upływu miały zwykle przewidywalny, sinusoidalny charakter. Dzisiaj niemal każde urządzenie ma zasilacz impulsowy, prostownik, filtr przeciwzakłóceniowy albo układ sterujący, a to zmienia warunki pracy różnicówki.
Typ A sprawdzi się między innymi przy obwodach zasilających:
- pralkę i suszarkę,
- zmywarkę i lodówkę,
- płytę indukcyjną oraz piekarnik z elektroniką,
- komputer, telewizor i sprzęt RTV,
- zasilacze LED i automatykę domową,
- klimatyzator lub pompę ciepła, jeśli dokumentacja nie wymaga innego typu.
Właśnie dlatego w nowych instalacjach domowych traktuję typ A jako rozsądne minimum dla obwodów z elektroniką. Nie chodzi o to, że każda różnicówka AC natychmiast przestanie działać. Problem polega na tym, że może nie zareagować prawidłowo na określony rodzaj prądu upływu, a wtedy użytkownik ma złudne poczucie ochrony.
W domu inteligentnym ten wybór ma jeszcze większe znaczenie. Sterowniki, moduły przekaźnikowe, zasilacze, napędy rolet i urządzenia sieciowe pracują często przez całą dobę. Typ A lepiej pasuje do instalacji, w której elektronika nie jest dodatkiem, lecz stałym elementem obciążenia.
Kiedy typ AC może wystarczyć, a kiedy lepiej go odrzucić
Typ AC może być technicznie wystarczający w obwodzie zasilającym urządzenie o prostym charakterze, na przykład klasyczną grzałkę bez układów elektronicznych. Przykładem może być niektóre ogrzewanie rezystancyjne albo nieskomplikowany odbiornik podłączony na stałe. Decyzja powinna jednak wynikać z projektu i charakterystyki urządzenia, a nie wyłącznie z niższej ceny aparatu.
W praktyce oszczędność na przejściu z typu A na AC bywa niewielka, szczególnie gdy kupuje się aparaturę do całej rozdzielnicy. Jeżeli obwód ma zasilać nieznane urządzenia w przyszłości, typ AC jest słabym kompromisem. Dziś może obsługiwać prostą grzałkę, a za rok zostanie do niego podłączona pralka, falownik albo ładowarka.
Nie oznacza to jednak, że typ A rozwiązuje każdy problem. Przy urządzeniach z napędami elektronicznymi, falownikami i przekształtnikami trzeba sprawdzić dokumentację. Dotyczy to szczególnie:
- instalacji fotowoltaicznych,
- pomp ciepła z falownikiem,
- ładowarek samochodów elektrycznych,
- dużych klimatyzatorów i napędów,
- zasilaczy awaryjnych UPS.
Ładowarka samochodu elektrycznego może wymagać typu B albo typu A z wbudowaną detekcją prądu stałego 6 mA. Zależy to od konstrukcji konkretnego urządzenia. Nie wolno dobierać aparatu wyłącznie po nazwie urządzenia, ponieważ dwie pompy ciepła o podobnej mocy mogą mieć zupełnie inne wymagania dotyczące ochrony różnicowoprądowej.
Jak dobrać różnicówkę do domu i konkretnego obwodu
Sam typ A lub AC to dopiero pierwszy parametr. Przy doborze trzeba sprawdzić także prąd znamionowy, czułość, liczbę biegunów, sposób uziemienia oraz selektywność całego układu. Najczęściej spotykana czułość 30 mA służy do ochrony dodatkowej ludzi, ale nie oznacza, że każdy obwód powinien mieć jedną wspólną różnicówkę o tej wartości.
Znaczenie ma również podział instalacji na kilka obwodów. Jedna różnicówka dla całego domu może być tańsza, lecz awaria niewielkiego urządzenia wyłączy wtedy oświetlenie, internet, automatykę i lodówkę jednocześnie. Podział na kilka grup zwiększa ciągłość zasilania i ułatwia znalezienie przyczyny zadziałania.
| Obwód | Najczęściej sensowny wybór | Na co uważać |
|---|---|---|
| Oświetlenie z prostymi oprawami | Typ A w nowej instalacji | Zasilacze LED mogą generować prądy upływu |
| Gniazda ogólne | Typ A, zwykle 30 mA | Duża liczba urządzeń może zwiększać sumaryczny upływ |
| Pralka i zmywarka | Typ A | Silniki i elektronika sterująca |
| Płyta indukcyjna | Typ A lub wariant wskazany przez producenta | Niektóre modele wymagają osobnego obwodu |
| Pompa ciepła lub falownik | Typ A, F albo B zależnie od dokumentacji | Możliwy prąd stały wygładzony |
| Ładowarka EV | Typ B albo typ A z detekcją DC 6 mA | Wymagania konkretnej stacji ładowania |
Trzeba też rozróżnić zwykły RCCB od aparatu RCBO. RCCB chroni przed prądem różnicowym, ale nie przed przeciążeniem i zwarciem. Dlatego musi współpracować z wyłącznikiem nadprądowym. RCBO łączy obie funkcje w jednym module, co ułatwia indywidualne zabezpieczenie obwodu i ogranicza zasięg awarii.
Parametr 30 mA nie powinien być traktowany jak magiczna liczba rozwiązująca każdy problem. Zbyt wiele urządzeń podłączonych za jednym aparatem może powodować niepożądane wyłączenia przez sumowanie się naturalnych prądów upływu. W takiej sytuacji pomaga podział obwodów, właściwa selektywność albo aparat o odpowiedniej odporności na krótkie udary, ale nie samowolne zwiększenie czułości.
Najczęstsze błędy przy wymianie zabezpieczenia
Pierwszy błąd to wymiana typu AC na typ A bez sprawdzenia przewodów. Sam aparat nie naprawi źle wykonanej instalacji. Przewód neutralny danego obwodu musi przechodzić przez właściwą różnicówkę, a przewody neutralne różnych grup nie mogą być ze sobą przypadkowo połączone za aparatami.
Drugi problem to pomijanie przewodu ochronnego. Różnicówka nie zastępuje poprawnego przewodu PE i nie naprawia błędnie wykonanego układu połączeń ochronnych. Nie należy też łączyć przewodu neutralnego z ochronnym za wyłącznikiem różnicowoprądowym, ponieważ będzie to powodować nieprawidłowe działanie albo pozornie trudne do znalezienia wyzwalanie.
Często spotykam również dobieranie aparatu wyłącznie po amperach. Informacja, że wyłącznik ma 25 A lub 40 A, nie mówi jeszcze, czy pasuje do obwodu. Trzeba uwzględnić obciążalność przewodów, zabezpieczenie nadprądowe, prąd zwarciowy, typ odbiorników i sposób montażu.
Po montażu należy użyć przycisku TEST zgodnie z instrukcją producenta, a pełne sprawdzenie instalacji pozostawić elektrykowi wyposażonemu w mierniki. Przycisk potwierdza działanie mechanizmu wyzwalającego, ale nie zastępuje pomiaru czasu i prądu zadziałania ani oceny stanu całego obwodu.
Jeżeli różnicówka wyłącza zasilanie, nie powinno się jej wielokrotnie załączać na siłę. Najpierw trzeba odłączyć odbiorniki i ustalić, czy problem dotyczy konkretnego urządzenia, przewodu, wilgoci albo błędu w rozdzielnicy. Samoczynne wyzwalanie jest sygnałem do diagnostyki, a nie usterką, którą należy obchodzić przez zastosowanie większej czułości lub przypadkowego typu aparatu.
Najrozsądniejsza decyzja dla typowego domu
Jeżeli mam wybrać między typem A i AC do nowej instalacji mieszkaniowej, wybieram typ A. Daje szerszy zakres detekcji, lepiej współpracuje z dzisiejszym sprzętem i zwykle nie podnosi kosztu całej instalacji na tyle, by uzasadniało to ryzyko stosowania starszego rozwiązania.
Typ AC można rozważyć tylko wtedy, gdy charakter obciążenia jest rzeczywiście prosty, znany i zgodny z projektem. Przy pompach ciepła, fotowoltaice, ładowarkach EV oraz urządzeniach z falownikami decyzję trzeba oprzeć na dokumentacji producenta, bo właściwym wyborem może być typ F lub B.
Najważniejsza zasada brzmi więc prosto: typ A do większości współczesnych obwodów domowych, typ AC wyłącznie w świadomie dobranych zastosowaniach, a typ B lub F tam, gdzie wymaga tego elektronika mocy. Ostateczny dobór i pomiary powinien wykonać elektryk, ponieważ bezpieczeństwo zależy nie tylko od symbolu na obudowie, lecz także od całego układu przewodów i zabezpieczeń.
