Uszkodzona powłoka kabla, przewód prowadzony przy źródle ciepła albo przypadkowo dobrana taśma mogą szybko zamienić drobną usterkę w ryzyko porażenia lub pożaru. Wyjaśniam, jakie materiały stosuje się do izolacji przewodów elektrycznych, czym różnią się PVC, XLPE i guma oraz jak bezpiecznie ocenić uszkodzenie w instalacji domowej, alarmowej i automatyki.
Dobór izolacji zależy od miejsca i warunków pracy przewodu
- PVC sprawdza się w większości typowych instalacji domowych.
- XLPE i EPR lepiej znoszą podwyższoną temperaturę oraz większe obciążenia.
- Taśma izolacyjna może być rozwiązaniem tymczasowym, ale nie zastępuje prawidłowej naprawy.
- Wilgoć, oleje, promieniowanie UV i tarcie wymagają odpowiedniej powłoki zewnętrznej.
- Wyłącznik nadprądowy i RCD uzupełniają ochronę, lecz nie naprawiają uszkodzonej izolacji.
Co naprawdę chroni izolacja przewodu
Izolacja oddziela metalową żyłę od innych żył, elementów konstrukcji i człowieka. Jej zadaniem jest utrzymanie odpowiedniej wytrzymałości elektrycznej, ograniczenie prądów upływu oraz ochrona przewodu przed wpływem otoczenia.
Trzeba rozróżnić izolację żyły od powłoki kabla. Pierwsza otacza pojedynczy przewodnik, a druga zabezpiecza cały przewód przed wilgocią, uderzeniami, tarciem i promieniowaniem UV. W kablu może więc występować kilka różnych materiałów, z których każdy odpowiada za inny rodzaj ochrony.
W praktyce nie patrzę wyłącznie na kolor ani miękkość tworzywa. O bezpieczeństwie decydują także napięcie znamionowe, temperatura pracy, sposób ułożenia i odporność na konkretne czynniki. Miękka powłoka nie musi oznaczać gumy, ponieważ podobne właściwości może mieć elastyfikowane PVC.
Najpopularniejsze materiały i ich zastosowanie
| Materiał | Najważniejsze cechy | Typowe zastosowanie |
|---|---|---|
| PVC | tani, łatwo dostępny, dobry do typowych instalacji | przewody instalacyjne, rozdzielnice, obwody oświetleniowe |
| XLPE | wyższa odporność cieplna i dobra wytrzymałość elektryczna | kable energetyczne, miejsca o większym obciążeniu |
| EPR i inne gumy | elastyczność, odporność na drgania i trudniejsze warunki | przewody ruchome, przemysłowe i zewnętrzne |
| Silikon | elastyczność w szerokim zakresie temperatur | oprawy, urządzenia grzewcze, elektronika |
| PTFE | bardzo dobra odporność chemiczna i temperaturowa | specjalistyczne urządzenia i elektronika |
PVC do zwykłej instalacji domowej
Polichlorek winylu spotyka się najczęściej w przewodach prowadzonych w ścianach, rurach instalacyjnych i rozdzielnicach. Jego zaletą jest dobry stosunek ceny do trwałości, ale standardowe odmiany nie są przeznaczone do stałego kontaktu z wysoką temperaturą, olejem czy intensywnym słońcem.
Przeczytaj również: Ochrona odgromowa domu - jak dobrać przewody i SPD?
XLPE, guma i silikon do trudniejszych warunków
Polietylen usieciowany, oznaczany jako XLPE, zwykle pozwala pracować przy wyższej temperaturze żyły niż typowe PVC. W wielu zastosowaniach przyjmuje się około 90°C dla XLPE, podczas gdy dla popularnych przewodów PVC często jest to około 70°C, jednak ostateczna wartość zawsze wynika z dokumentacji konkretnego produktu.
Izolacja gumowa lepiej znosi wielokrotne zginanie i drgania, dlatego sprawdza się w przewodach ruchomych. Silikon wybieram tam, gdzie liczy się elastyczność i odporność cieplna, ale nie traktuję go jako uniwersalnego zamiennika. Każdy materiał ma własne ograniczenia mechaniczne, chemiczne i ogniowe.
Jak dobrać przewód do miejsca montażu
Najpierw określam warunki, w których kabel będzie pracował. Innego rozwiązania wymaga przewód schowany w suchej ścianie, innego kabel prowadzony na zewnątrz, przy kotle, w garażu albo w peszlu narażonym na ciągłe ocieranie.
- W pomieszczeniach suchych najczęściej wystarcza przewód z izolacją PVC o odpowiednim napięciu znamionowym.
- Na zewnątrz potrzebna jest powłoka odporna na wilgoć i promieniowanie UV, a czasem także dodatkowa rura lub koryto.
- W pobliżu źródeł ciepła trzeba sprawdzić temperaturę pracy i zachować odstęp od rur, grzejników oraz przewodów kominowych.
- W instalacjach alarmowych i automatyki ważne są małe promienie gięcia, ochrona przed zakłóceniami oraz oddzielenie od przewodów 230 V.
- W miejscach narażonych na gryzonie sama izolacja z tworzywa może nie wystarczyć, dlatego stosuje się osłony mechaniczne.
Nie dobieram przekroju żyły na podstawie samego materiału izolacyjnego. Znaczenie mają także obciążalność długotrwała, długość obwodu, sposób ułożenia, temperatura otoczenia i dopuszczalny spadek napięcia. Przewód 2,5 mm² nie ma automatycznie takich samych parametrów w ścianie, w izolacji cieplnej i w ciasnej wiązce.
W systemach smart home często prowadzi się przewody sygnałowe obok zasilania. To wygodne, ale może powodować zakłócenia. Ja zachowuję separację przewodów niskonapięciowych od 230 V, stosuję właściwe trasy i nie upycham wszystkiego w jednej rurze bez sprawdzenia wymagań konkretnego systemu.
Uszkodzona powłoka nie zawsze oznacza ten sam problem
Drobne przetarcie zewnętrznej powłoki kabla nie jest tym samym co pęknięcie izolacji pojedynczej żyły. Jeszcze poważniejsza sytuacja występuje wtedy, gdy widać miedź, czuć zapach przegrzanego tworzywa albo przewód jest odbarwiony i twardy.
| Objaw | Rozsądne działanie |
|---|---|
| Lekkie otarcie powłoki zewnętrznej | ocena, czy nie ucierpiała izolacja żył, oraz zabezpieczenie zgodne z przeznaczeniem przewodu |
| Widoczna miedź lub pęknięta izolacja żyły | wyłączenie obwodu i wymiana przewodu albo wykonanie profesjonalnego połączenia |
| Ślady stopienia, zwęglenia lub przegrzania | ustalenie przyczyny przeciążenia i wymiana uszkodzonego odcinka |
| Uszkodzony przewód zasilający urządzenie przenośne | najczęściej wymiana całego przewodu, a nie owinięcie go taśmą |
Przed jakąkolwiek pracą wyłączam zasilanie w rozdzielnicy i sprawdzam brak napięcia odpowiednim przyrządem. Samo wyłączenie światła lub urządzenia nie daje pewności, że na przewodzie nie ma napięcia.

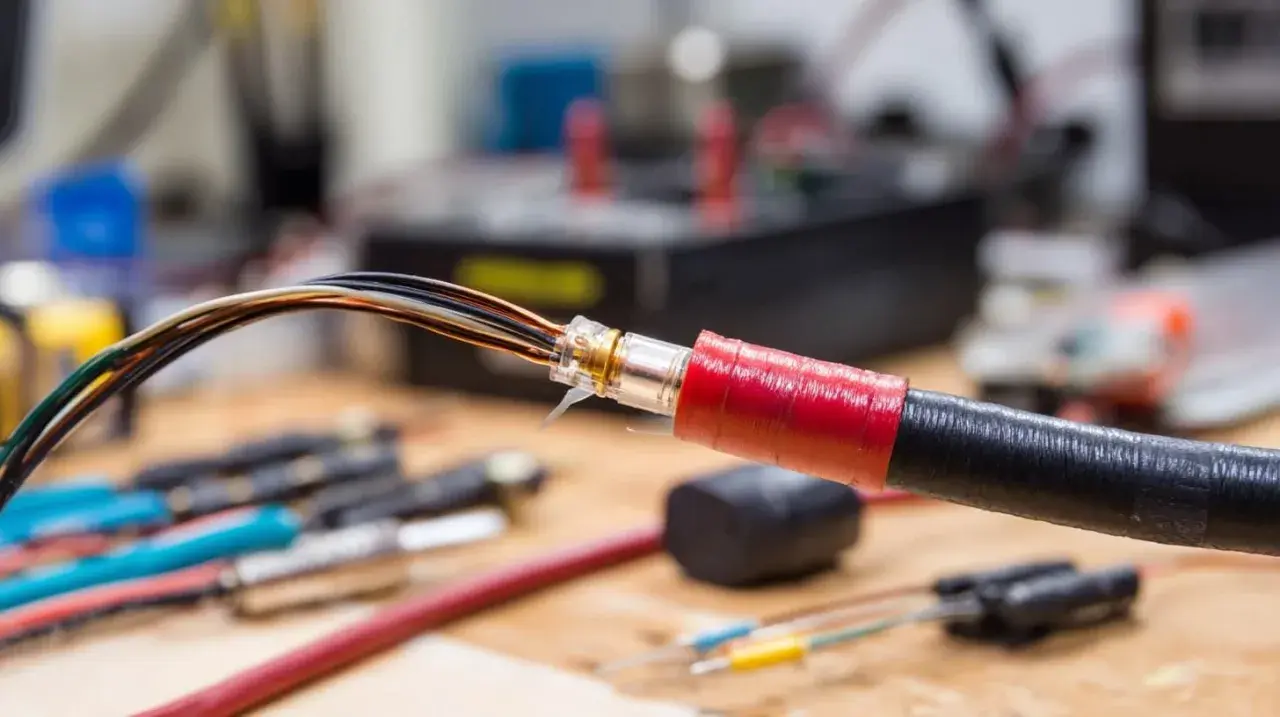

Taśma, koszulka termokurczliwa czy wymiana przewodu
Taśma elektroizolacyjna jest przydatna przy oznaczaniu przewodów i wykonywaniu doraźnych zabezpieczeń, ale jej trwałość zależy od jakości, temperatury, wilgoci i naprężeń. Nie traktuję jej jako pełnoprawnej naprawy przewodu instalacji ukrytej w ścianie.
Koszulka termokurczliwa daje estetyczniejsze i bardziej zwarte zabezpieczenie. Sprawdza się przy przewodach niskonapięciowych, elektronice oraz przygotowanych połączeniach, szczególnie gdy można ją nasunąć przed wykonaniem złącza. Wariant z klejem poprawia szczelność, ale również nie rozwiązuje problemu uszkodzonej żyły ani źle wykonanego połączenia.
W stałej instalacji 230 V uszkodzony fragment najczęściej powinien zostać wymieniony. Jeśli trzeba połączyć przewody, robi się to w dostępnej puszce przy użyciu złączki przeznaczonej do danego typu żył, przekroju i warunków pracy. Połączenie nie powinno być luźno ukryte pod tynkiem.
Izolacja i zabezpieczenia muszą działać razem
Dobra powłoka nie zastępuje ochrony nadprądowej. Wyłącznik nadprądowy chroni przewód przed skutkami przeciążenia i zwarcia, natomiast wyłącznik różnicowoprądowy może ograniczyć ryzyko porażenia przy prądzie upływu. Żadne z tych urządzeń nie naprawi jednak spękanej izolacji.
Zabezpieczenie dobiera się do całego obwodu, a nie tylko do mocy podłączonego urządzenia. Liczy się przekrój przewodu, sposób ułożenia, długość trasy i charakter odbiornika. Zwiększenie wartości wyłącznika, aby przestał reagować, może doprowadzić do przegrzewania przewodu przed zadziałaniem zabezpieczenia.
W instalacji alarmowej podobną uwagę poświęcam połączeniom niskonapięciowym. Zwarcie przewodu może wywołać fałszywy alarm, zresetować centralę albo uszkodzić wyjście zasilające. Dlatego przewody prowadzę tak, aby nie były zgniatane, ostro załamywane ani narażone na przypadkowe przewiercenie.
Co sprawdzić przed zakupem nowego przewodu
Przed zakupem zapisuję oznaczenie starego kabla albo odczytuję parametry z dokumentacji urządzenia. Sam kolor izolacji nie wystarczy, a podobnie wyglądające przewody mogą mieć zupełnie inne napięcie znamionowe i przeznaczenie.
- liczbę żył oraz ich przekrój,
- napięcie znamionowe, na przykład 300/500 V lub 450/750 V,
- materiał izolacji i powłoki,
- odporność na temperaturę, wilgoć i UV,
- rodzaj żyły, czyli drut, linka albo przewód wielodrutowy,
- zgodność z przeznaczeniem oraz dokumentacją producenta.
W przypadku instalacji w domu jednorodzinnym, rozdzielnicy, obwodów dużej mocy i przewodów ukrytych w ścianach zlecam ocenę elektrykowi. Oszczędność na przypadkowym materiale jest niewielka w porównaniu z kosztem usuwania skutków zwarcia lub ponownego remontu.
Mały detal, który decyduje o trwałości całej instalacji
Najczęściej problemem nie jest sam materiał izolacyjny, tylko jego niedopasowanie do warunków. PVC w suchej ścianie może działać przez lata, ale ten sam przewód przy źródle ciepła, w wodzie albo pod stałym naciskiem szybko straci swoje właściwości.
Moja praktyczna zasada jest prosta: najpierw wybieram właściwy przewód, później sposób prowadzenia, a dopiero na końcu dodatkową osłonę lub akcesoria. Jeśli izolacja jest stopiona, popękana albo naruszona aż do żyły, nie próbuję maskować problemu taśmą. Bezpieczna naprawa usuwa przyczynę i przywraca właściwą ochronę elektryczną, a nie tylko poprawia wygląd kabla.
