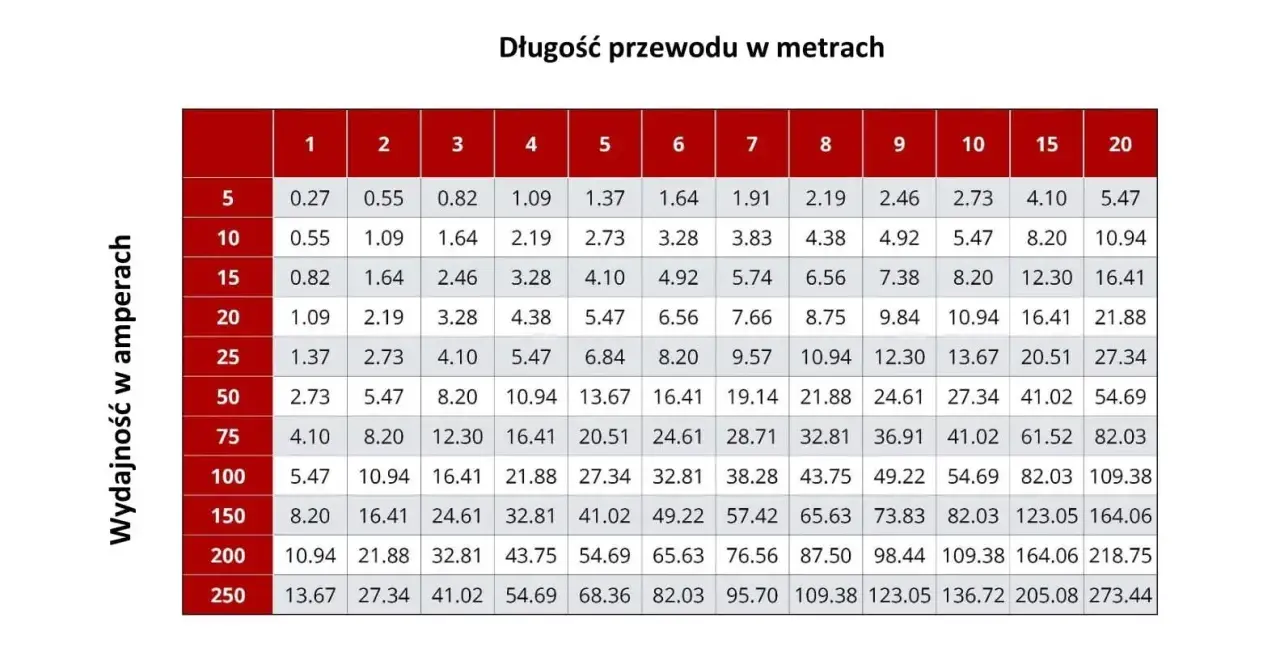

Tabela pokazuje obciążalność prądu dla przewodów o przekroju lgy 10mm2 w zależności od długości i wydajności w amperach.

Przewód LGY 10 mm² potrafi bezpiecznie przenosić duży prąd, ale nie ma jednej uniwersalnej wartości obciążalności. Ostateczny wynik zależy od sposobu ułożenia, temperatury, liczby przewodów w wiązce oraz długości obwodu. Poniżej pokazuję, kiedy realne jest zabezpieczenie 40, 50 albo 63 A i na co zwrócić uwagę w rozdzielnicy.

Najkrótsza odpowiedź brzmi: 10 mm² nie oznacza automatycznie 63 A

  • Typowa obciążalność przewodu miedzianego 10 mm² z izolacją PVC wynosi orientacyjnie od 43 do 76 A, zależnie od ułożenia.
  • W instalacjach domowych najczęściej stosuje się zabezpieczenie 40 albo 50 A, po sprawdzeniu warunków montażu.
  • Zabezpieczenie 63 A wymaga korzystnego sposobu ułożenia, odpowiedniej temperatury i braku istotnego grupowania przewodów.
  • Przy wyższej temperaturze otoczenia lub wielu obwodach w jednej rurze obciążalność może spaść nawet o 20-30%.
  • Oprócz nagrzewania trzeba sprawdzić także spadek napięcia, szczególnie na długich trasach i w instalacjach 12 V lub 24 V.

Gruby, czarny kabel z miedzianymi żyłami, gotowy do pracy z dużą obciążalnością 10mm2.

Ile amperów wytrzymuje przewód LGY 10 mm²

W tabelach opartych na PN-HD 60364-5-52 przewód miedziany o przekroju 10 mm² i izolacji PVC ma obciążalność długotrwałą od około 43 do 76 A. To nie jest rozbieżność w danych, lecz efekt różnych warunków chłodzenia przewodu.

Sposób ułożenia Charakterystyka Obciążalność przy 2 żyłach obciążonych
A1 Pojedyncze żyły w rurze w ścianie izolacyjnej 46 A
A2 Przewód wielożyłowy w rurze w ścianie izolacyjnej 43 A
B1 Pojedyncze żyły w rurze na ścianie 57 A
B2 Przewód wielożyłowy w rurze na ścianie 52 A
C Bezpośrednio na ścianie lub w korytku 63 A
E Przewód wielożyłowy swobodnie w powietrzu 70 A
F Pojedyncze żyły stykające się w powietrzu 76 A

Są to wartości orientacyjne dla temperatury otoczenia około 30°C, pojedynczego obwodu i izolacji dopuszczającej temperaturę żyły do 70°C. W praktyce LGY 10 mm² prowadzony w rurze lub kanale będzie miał znacznie niższą obciążalność niż identyczna żyła rozłożona swobodnie w powietrzu.

Dlatego ja nie traktuję informacji „LGY 10 mm² wytrzymuje 63 A” jako gotowej odpowiedzi. Najpierw sprawdzam, gdzie przewód jest ułożony i ile innych obwodów biegnie obok niego.

Od czego naprawdę zależy obciążalność LGY

Temperatura otoczenia

Im cieplejsze miejsce, tym trudniej przewodowi oddać ciepło. Dla izolacji PVC przy temperaturze otoczenia 40°C stosuje się współczynnik około 0,87, a przy 50°C około 0,71. Przewód, który w tabeli ma 57 A, po uwzględnieniu temperatury 40°C może mieć już tylko około 50 A.

Liczba obciążonych żył

W obwodzie jednofazowym zwykle obciążone są przewód fazowy i neutralny. W obwodzie trójfazowym prąd płynie najczęściej trzema przewodami fazowymi. Każda dodatkowo nagrzewająca się żyła zmienia warunki pracy, dlatego nie można bezrefleksyjnie stosować wartości przeznaczonej dla jednego przewodu w powietrzu.

Grupowanie obwodów

Jeżeli kilka przewodów znajduje się w jednej rurze, peszlu albo ciasnej wiązce, ich ciepło się kumuluje. Dla przykładu współczynnik grupowania może wynosić około 0,80 dla dwóch obwodów i 0,70 dla trzech. W takich warunkach przewód o tabelarycznej obciążalności 57 A może po korekcie zejść poniżej 40 A.

Rodzaj izolacji i sposób montażu

LGY, zwykle oznaczany także jako H07V-K, jest giętkim przewodem miedzianym z izolacją PVC. Dobrze sprawdza się w rozdzielnicach, rurach instalacyjnych i obudowach, ale nie jest samodzielnym kablem z powłoką zewnętrzną. Nie powinien być układany bez ochrony bezpośrednio w ziemi ani wystawiony na uszkodzenia mechaniczne.

Jak dobrać zabezpieczenie do przewodu 10 mm²

Podstawowa zasada doboru brzmi Ib ≤ In ≤ Iz. Prąd obliczeniowy odbiornika musi być mniejszy lub równy prądowi znamionowemu zabezpieczenia, a zabezpieczenie nie może przekraczać rzeczywistej obciążalności przewodu po uwzględnieniu wszystkich współczynników korekcyjnych.

Zabezpieczenie Kiedy może mieć sens Najważniejsze zastrzeżenie
40 A Przewód w rurze, w ścianie lub w grupie kilku obwodów Trzeba uwzględnić temperaturę i grupowanie
50 A Typowy wybór dla dobrze ułożonego LGY 10 mm² Nie zawsze będzie poprawny w ocieplonej ścianie lub ciasnej wiązce
63 A Korzystne ułożenie, dobre chłodzenie, brak istotnych korekt Wymaga dokładnego potwierdzenia obciążalności i spadku napięcia

Moja praktyczna zasada jest prosta. Jeśli nie znam dokładnych warunków ułożenia, traktuję 50 A jako górną granicę do weryfikacji, a nie jako wartość automatycznie bezpieczną. Zabezpieczenie 63 A zakładam dopiero po sprawdzeniu tabeli, temperatury, grupowania i zacisków aparatury.

Przeczytaj również: Jak ukryć kable od telewizora? Sposoby z remontem i bez

Charakterystyka B i C

Wyłącznik B50 i C50 mają ten sam prąd znamionowy 50 A, więc w zakresie długotrwałego obciążenia chronią przewód podobnie. Charakterystyka C wymaga jednak większego prądu zwarciowego do szybkiego zadziałania, dlatego trzeba sprawdzić impedancję pętli zwarcia. Sama zamiana wyłącznika B na C nie zwiększa obciążalności przewodu.

Wyłącznik różnicowoprądowy RCD również nie zastępuje zabezpieczenia nadprądowego. Chroni przed prądem upływu, ale nie zabezpiecza przewodu przed przeciążeniem. W rozdzielnicy oba elementy pełnią różne funkcje.

Spadek napięcia może być ważniejszy niż same ampery

Przy krótkim odcinku przewód 10 mm² może mieć wystarczającą obciążalność cieplną, ale na długiej trasie pojawi się zbyt duży spadek napięcia. Ma to szczególne znaczenie w zasilaniu podrozdzielnicy, falownika, ładowarki, napędu bramy oraz urządzeń pracujących przy napięciu 12 lub 24 V.

Dla przykładu przy obwodzie jednofazowym o długości 30 m i prądzie 50 A rezystancja pętli przewodu 10 mm² wynosi w przybliżeniu 0,105 Ω. Spadek napięcia sięgnie wtedy około 5,25 V, czyli mniej więcej 2,3% przy napięciu 230 V. W instalacji 24 V ten sam spadek stanowiłby już ponad 20%, więc taki przewód nie rozwiązałby problemu.

Przy długich trasach większy przekrój dobiera się więc nie dlatego, że przewód się przegrzeje, lecz po to, aby odbiornik dostał właściwe napięcie. Właśnie ten punkt jest często pomijany przy zasilaniu automatyki domowej i urządzeń dużej mocy.

Typowe błędy przy montażu przewodu LGY 10 mm²

  • Przyjęcie jednej wartości amperów bez sprawdzenia sposobu ułożenia.
  • Umieszczenie kilku mocno obciążonych obwodów w jednej rurze bez współczynnika grupowania.
  • Wprowadzenie przewodu do zacisku bez tulejki, mimo że zacisk wymaga zakończenia przewodu linkowego.
  • Łączenie przewodu 10 mm² z aparaturą, której zaciski nie są przystosowane do takiego przekroju.
  • Dobór zabezpieczenia wyłącznie na podstawie mocy odbiornika, bez sprawdzenia spadku napięcia.
  • Stosowanie LGY jako przewodu zewnętrznego bez dodatkowej ochrony mechanicznej i odpowiedniej osłony.

Przy przewodach giętkich bardzo dużo zależy od jakości zakończenia. Luźny lub źle zaciśnięty zacisk tworzy lokalny punkt grzania, który może być groźniejszy niż samo równomierne obciążenie całej żyły.

Jak ocenić konkretny obwód krok po kroku

  1. Sprawdź, czy przewód ma rzeczywiście przekrój 10 mm² Cu i właściwe oznaczenie producenta.
  2. Określ sposób ułożenia, długość trasy, temperaturę oraz liczbę przewodów biegnących obok.
  3. Odczytaj obciążalność bazową z właściwej tabeli, a potem pomnóż ją przez współczynniki korekcyjne.
  4. Dobierz zabezpieczenie tak, aby jego prąd znamionowy nie przekraczał obciążalności przewodu po korekcie.
  5. Sprawdź spadek napięcia oraz warunek samoczynnego wyłączenia zasilania.
  6. Zweryfikuj zakres przewodów dopuszczony przez zaciski aparatury i poprawnie zakończ linkę tulejką.

Dla przykładu przewód 10 mm² w metodzie B1 ma około 57 A przy 30°C. Po uwzględnieniu temperatury 40°C i dwóch obwodów w jednej trasie otrzymujemy około 57 × 0,87 × 0,80 = 39,7 A. W takim przypadku zabezpieczenie 40 A jest logiczne, natomiast 50 A byłoby już zbyt wysokie.

Najbezpieczniejsza praktyka dla przewodu 10 mm²

W typowej instalacji domowej lub zasilaniu podrozdzielnicy LGY 10 mm² często współpracuje z zabezpieczeniem 40 albo 50 A. Wartość 63 A nie jest zakazana, ale wymaga korzystnych warunków montażu i obliczeń, a nie samego faktu, że przewód ma duży przekrój.

Jeżeli obwód zasila automatykę, falownik, ładowarkę albo urządzenia pracujące bez przerwy, przyjmuję dodatkowy zapas i dokładniej sprawdzam temperaturę zacisków oraz spadek napięcia. Taka ostrożność zwykle kosztuje mniej niż późniejsza wymiana przewodu, aparatury lub uszkodzonego odbiornika.

Artykuł ma charakter wyłącznie informacyjny i edukacyjny. Materiał został opracowany przy wsparciu nowoczesnych narzędzi analitycznych i językowych (AI). Przed podjęciem decyzji skonsultuj się z ekspertem.

FAQ - Najczęstsze pytania

Zależy przede wszystkim od sposobu ułożenia, temperatury otoczenia, liczby obciążonych żył i grupowania przewodów. Orientacyjna obciążalność wynosi od 43 A dla przewodu w rurze w ścianie izolacyjnej do 76 A dla pojedynczych żył stykających się w powietrzu.
Zabezpieczenie 40 A może być właściwe przy ułożeniu w rurze, wyższej temperaturze lub grupie kilku obwodów. 50 A bywa typowym wyborem przy dobrym chłodzeniu, ale wymaga sprawdzenia warunków montażu. 63 A można rozważać tylko przy korzystnym ułożeniu, odpowiedniej temperaturze, niewielkim grupowaniu i potwierdzeniu obciążalności po korektach.
Dla izolacji PVC współczynnik temperaturowy wynosi około 0,87 przy 40°C i 0,71 przy 50°C. Przy dwóch obwodach współczynnik grupowania może wynosić około 0,80, a przy trzech 0,70. Przykładowo 57 A przy 30°C po zastosowaniu współczynników 0,87 i 0,80 daje około 39,7 A, więc zabezpieczenie 40 A jest logiczne, a 50 A zbyt wysokie.
Obciążalność cieplna może być wystarczająca, ale długi przewód może powodować zbyt duży spadek napięcia. Przy trasie 30 m, prądzie 50 A i przewodzie 10 mm² spadek wynosi około 5,25 V, czyli 2,3% przy 230 V. W instalacji 24 V ta sama wartość oznaczałaby ponad 20% spadku.
Nie. RCD chroni przed prądem upływu, ale nie zabezpiecza przewodu przed przeciążeniem. Zabezpieczenie nadprądowe trzeba dobrać osobno, zgodnie z zasadą Ib ≤ In ≤ Iz, po uwzględnieniu rzeczywistej obciążalności przewodu.
