Planujesz doprowadzić zasilanie do garażu, bramy albo oświetlenia ogrodu i zastanawiasz się, na jakiej głębokości kabel elektryczny powinien znaleźć się w gruncie? W typowej instalacji niskiego napięcia najczęściej przyjmuje się 70 cm, ale znaczenie mają także rodzaj nawierzchni, obecność samochodów, zastosowanie rury ochronnej oraz sposób oznaczenia trasy. Poniżej pokazuję, jak podejść do tego praktycznie i czego nie pomijać przy zabezpieczeniu przewodu.
Najczęściej potrzebujesz 70 cm, lecz miejsce ułożenia zmienia wymagania
- 70 cm to typowa minimalna głębokość kabla do 1 kV poza użytkami rolnymi.
- Pod chodnikiem lub drogą rowerową często stosuje się minimum 50 cm.
- Pod drogą i podjazdem dla samochodów kabel zwykle prowadzi się głębiej, często około 100 cm, w rurze ochronnej.
- Głębokość mierzy się od powierzchni terenu do górnej powierzchni kabla, a nie do dna wykopu.
- Nad kablem powinna znaleźć się niebieska taśma ostrzegawcza, zwykle 25-40 cm powyżej przewodu.
Najczęściej wystarczy 70 cm, ale nie w każdej sytuacji
Dla typowego kabla elektroenergetycznego o napięciu znamionowym do 1 kV, prowadzonego poza użytkami rolnymi, przyjmuje się minimum 70 cm. Pomiar wykonuje się od docelowego poziomu gruntu do górnej powierzchni kabla lub rury ochronnej. To ważne, bo wykop musi być odpowiednio głębszy, jeśli pod przewodem planujesz jeszcze podsypkę z piasku.
Nie traktuję jednak 70 cm jako uniwersalnej recepty na każdą trasę. Inaczej prowadzi się kabel przez trawnik, inaczej pod kostką brukową, a jeszcze inaczej pod podjazdem, po którym przejeżdżają samochody. Aktualne wymagania powinny wynikać z projektu, warunków przyłączenia, standardu operatora sieci albo uzgodnień z zarządcą drogi.
| Miejsce prowadzenia kabla | Typowa minimalna głębokość | Co trzeba uwzględnić |
|---|---|---|
| Teren zielony poza użytkami rolnymi | 70 cm | Kabel ziemny, podsypka i taśma ostrzegawcza |
| Chodnik lub droga rowerowa | 50 cm | Ochrona przed późniejszymi pracami brukarskimi |
| Podjazd lub droga dla ruchu kołowego | Często około 100 cm | Rura osłonowa i wymagania zarządcy drogi |
| Użytki rolne, skrzyżowania i kolizje z sieciami | Według projektu | Większa głębokość, osłona lub zmiana trasy |
W praktyce bezpieczniej jest zaplanować kilka centymetrów zapasu niż później odkryć, że po ułożeniu kostki albo podniesieniu poziomu działki kabel znalazł się zbyt płytko. Liczy się poziom docelowy, a nie stan terenu w dniu kopania.

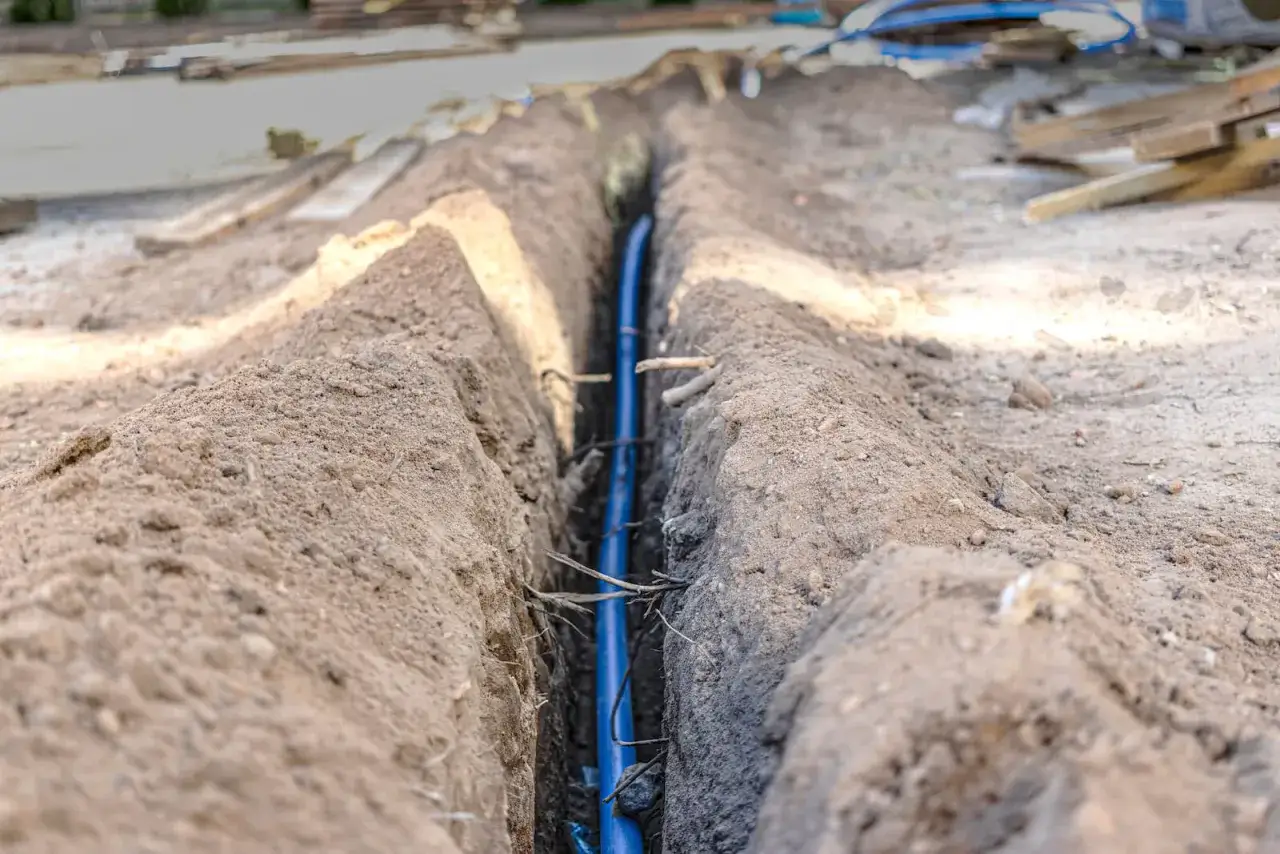

Głębokość to dopiero początek prawidłowego ułożenia
Sam kabel nie powinien leżeć bezpośrednio na kamieniach, gruzie ani ostrych fragmentach podłoża. Na dnie wykopu układa się zwykle około 10 cm piasku, na nim kabel, a następnie kolejną warstwę piasku lub drobnego materiału zasypowego. Taka warstwa ogranicza ryzyko uszkodzenia powłoki podczas osiadania gruntu.
Nad przewodem układa się taśmę ostrzegawczą. Dla kabli elektroenergetycznych do 1 kV stosuje się zazwyczaj kolor niebieski, a dla wyższych napięć czerwony. Taśma nie zastępuje rury ochronnej. Jej zadaniem jest ostrzec osobę, która w przyszłości będzie kopała w tym miejscu.
- oczyść dno wykopu z kamieni i gruzu,
- wykonaj podsypkę z piasku o grubości około 10 cm,
- ułóż kabel bez ostrych załamań i nadmiernego naciągania,
- przykryj go piaskiem lub drobnym gruntem,
- umieść taśmę ostrzegawczą zwykle 25-40 cm nad kablem,
- zasyp wykop warstwami, zagęszczając grunt bez używania ciężkiego sprzętu bezpośrednio nad przewodem.
Do ziemi przeznacza się kable o odpowiedniej konstrukcji, na przykład YKY lub YAKY, a nie zwykłe przewody instalacyjne do wnętrz. Symbol i przekrój kabla trzeba dobrać do obciążenia, długości trasy, sposobu ułożenia oraz dopuszczalnego spadku napięcia. Zbyt cienki przewód może się nadmiernie nagrzewać nawet wtedy, gdy został zakopany na właściwej głębokości.
Podjazd, chodnik i ogród wymagają różnych rozwiązań

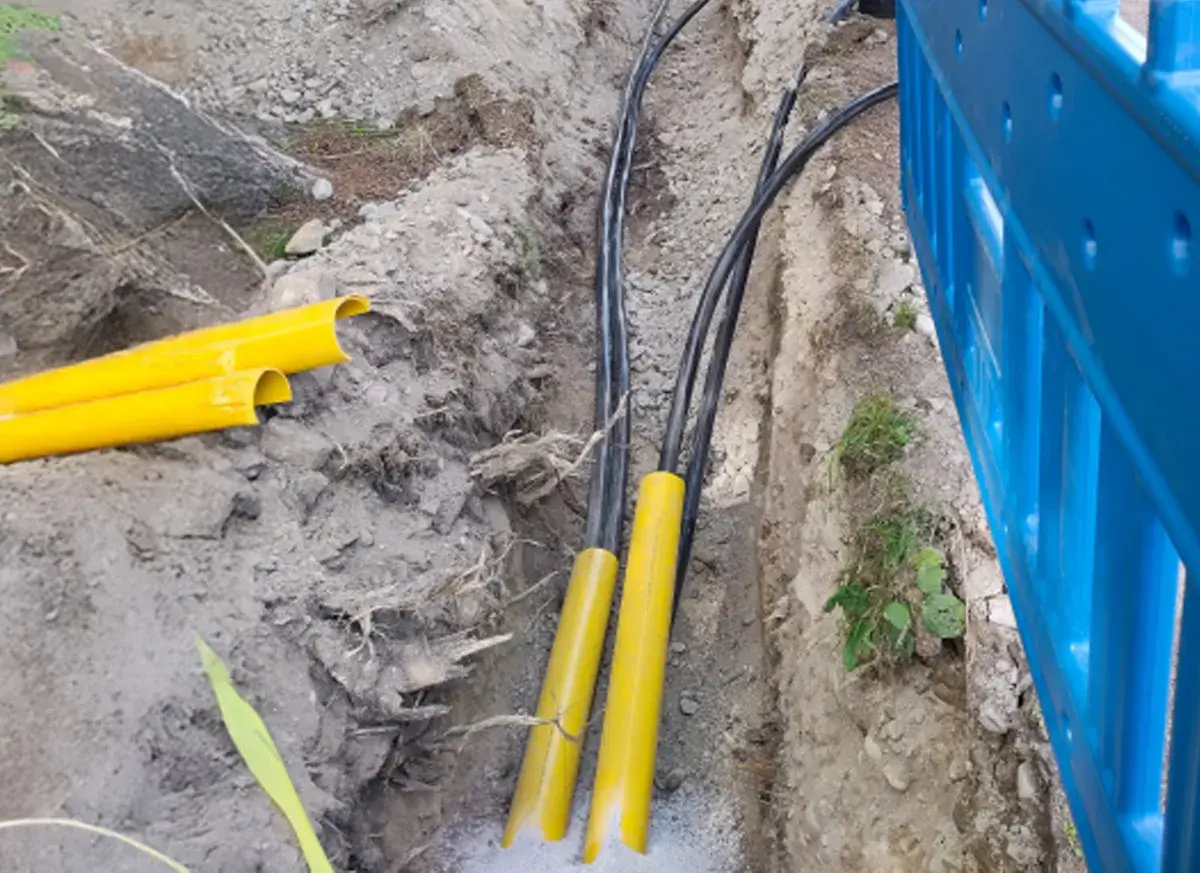

Na trawniku kabel zwykle można ułożyć bezpośrednio w gruncie, zachowując wymagane przykrycie i warstwy ochronne. Przy instalacji do lamp ogrodowych, furtki lub automatyki bramy często rozsądnie jest jednak zastosować rurę osłonową. Ułatwi ona wymianę przewodu i ochroni go przed przypadkowym szpadlem, korzeniami oraz późniejszymi pracami ogrodowymi.
Pod chodnikiem wymagania dotyczące głębokości mogą być niższe, ale nie oznacza to, że kabel można położyć tuż pod kostką. Nawierzchnia bywa zdejmowana, poprawiana albo podkopywana. Dlatego przy krótkich przejściach pod utwardzonym terenem rura osłonowa jest rozwiązaniem, które daje realną ochronę mechaniczną, a nie tylko formalne poczucie bezpieczeństwa.
Pod podjazdem i drogą sytuacja jest bardziej wymagająca. Obciążenia od samochodów, zagęszczanie podbudowy oraz późniejsze remonty zwiększają ryzyko uszkodzenia. W takim miejscu stosuje się zwykle głębsze ułożenie i rurę o odpowiedniej odporności na nacisk, a przy drodze publicznej trzeba dodatkowo uzgodnić roboty z jej zarządcą.
Jeśli kabel musi przejść nad inną instalacją, obok wodociągu, kanalizacji lub gazociągu, nie kop na wyczucie. Najpierw trzeba ustalić przebieg istniejących sieci, zachować wymagane odległości i w razie potrzeby zastosować osłonę. Rura ochronna nie legalizuje dowolnego skrzyżowania i nie zwalnia z obowiązku sprawdzenia kolizji.
Jak przygotować wykop, żeby nie poprawiać go po zasypaniu
Przed rozpoczęciem prac wyznacz trasę możliwie prostą i łatwą do późniejszego odtworzenia. Unikam prowadzenia kabla przypadkowym zygzakiem, szczególnie w ogrodzie, gdzie po kilku latach trudno odtworzyć pierwotny przebieg. Każdy niepotrzebny zakręt zwiększa długość trasy i utrudnia przeciąganie przewodu przez rurę.
- Sprawdź uzbrojenie terenu. Ustal przebieg istniejących kabli, rur i instalacji. Przy niepewności wykonaj ręczne odkrywki kontrolne.
- Wyznacz docelowy poziom terenu. Uwzględnij przyszłą kostkę, warstwę ziemi, podbudowę i ewentualne podniesienie terenu.
- Wykop rów z zapasem na warstwy. Przy wymaganych 70 cm do górnej powierzchni kabla dno wykopu znajdzie się głębiej, szczególnie przy podsypce.
- Ułóż kabel bez uszkadzania powłoki. Nie ciągnij go po ostrym gruncie i zachowaj minimalny promień gięcia określony przez producenta.
- Zostaw niewielki zapas długości. Kabel nie powinien być napięty na sztywno, bo grunt może pracować.
- Wykonaj dokumentację trasy. Zmierz odległości od stałych punktów, zrób zdjęcia przed zasypaniem i zapisz typ kabla.
Najczęstszy błąd polega na mierzeniu głębokości do dna wykopu. Tymczasem liczy się odległość do górnej powierzchni kabla. Drugi problem to zasypanie przewodu ziemią pełną kamieni bez warstwy ochronnej. Takie oszczędności są pozorne, bo uszkodzenie kabla zwykle oznacza ponowne rozbieranie nawierzchni.
Jeżeli trasa jest długa, przebiega pod drogą albo ma zasilać ważne urządzenie, rozważ rurę z linką pilotującą i pozostawienie dodatkowego przewodu. Przy automatyce domu ma to szczególny sens, bo po kilku latach możesz potrzebować osobnego kabla do bramy, wideodomofonu, czujników lub sterowania oświetleniem.
Głębokość nie zastąpi właściwych zabezpieczeń elektrycznych
Zakopanie kabla nie rozwiązuje problemu ochrony przeciwporażeniowej ani zwarciowej. Obwód powinien mieć właściwie dobrany wyłącznik nadprądowy, który chroni przewód przed przeciążeniem i zwarciem. Jego wartość zależy między innymi od przekroju kabla, długości trasy, sposobu ułożenia i przewidywanego obciążenia.
Obwody zewnętrzne często wymagają także ochrony różnicowoprądowej. Wyłącznik RCD może ograniczyć ryzyko porażenia przy prądzie upływu, ale nie zastępuje uziemienia, przewodu ochronnego ani zabezpieczenia mechanicznego. Nie naprawi również kabla uszkodzonego przez kamień lub łopatę.
Przed oddaniem instalacji do użytkowania elektryk powinien sprawdzić między innymi ciągłość przewodu ochronnego, rezystancję izolacji, impedancję pętli zwarcia oraz działanie RCD, jeśli został zastosowany. Przy kablu zasilającym bramę, pompę lub budynek gospodarczy trzeba też uwzględnić moc urządzenia i długość przewodu. Spadek napięcia może sprawić, że napęd będzie działał niestabilnie mimo prawidłowego zabezpieczenia.
Warto rozdzielić kable zasilające od przewodów alarmowych, Ethernetu i innych przewodów sygnałowych. Jeśli muszą przebiegać wspólną trasą, użyj odpowiednich przegród, osobnych rur albo rozwiązań przewidzianych w projekcie. To ogranicza zakłócenia i ułatwia późniejszą rozbudowę inteligentnej instalacji.
Zanim zasypiesz wykop, zostaw sobie ślad trasy
Najbezpieczniejszy schemat dla typowego kabla do 1 kV wygląda następująco: właściwy kabel ziemny, około 70 cm przykrycia w terenie zielonym, podsypka i obsypka z piasku, niebieska taśma ostrzegawcza oraz dokumentacja przebiegu. Pod chodnikiem, podjazdem, drogą lub w miejscu kolizji wymagania mogą się zmienić, dlatego tam nie warto działać według jednej uniwersalnej liczby.
Ja zawsze zalecam zrobić zdjęcia wykopu z widoczną miarką, zaznaczyć trasę względem ogrodzenia i narożników budynku oraz zachować informacje o typie kabla i zabezpieczeniu w rozdzielnicy. Taka prosta dokumentacja po kilku latach może oszczędzić przypadkowego przewiercenia przewodu i znacznie ułatwić rozbudowę instalacji.
Jeśli kabel ma zasilać budynek, urządzenie o dużej mocy albo instalację prowadzoną w pasie drogowym, końcowe rozwiązanie powinien potwierdzić elektryk z odpowiednimi uprawnieniami. W tym przypadku poprawna głębokość jest ważna, ale dopiero połączenie projektu, ochrony mechanicznej, zabezpieczeń i pomiarów daje instalację, której można bezpiecznie używać.
