Gdy przewód znika pod ziemią, jego późniejsza identyfikacja zależy od kilku znaków na powłoce, taśmy ostrzegawczej i dobrej dokumentacji trasy. Oznaczenie kabla ziemnego mówi między innymi o materiale żyły, rodzaju izolacji, liczbie przewodów i napięciu znamionowym. Wyjaśniam, jak czytać symbole YKY, YAKY i YAKXS, czym różnią się od przewodów instalacyjnych oraz jak prawidłowo opisać trasę kabla przy domu, garażu, bramie lub instalacji automatyki.
Najważniejsze informacje o oznaczeniach kabli układanych w ziemi
- YKY to najczęściej miedziany kabel energetyczny z izolacją i powłoką PVC, przeznaczony do instalacji stałych.
- YAKY ma aluminiową żyłę, dlatego zwykle wybiera się go przy dłuższych trasach i większych przekrojach.
- Zapis 3x2,5 mm² określa liczbę żył i ich przekrój, ale sam nie mówi, jakie zabezpieczenie można zastosować.
- Taśma ostrzegawcza powinna znajdować się nad kablem, a jej kolor i opis trzeba dopasować do rodzaju instalacji oraz projektu.
- Przewodu YDY nie należy układać bezpośrednio w gruncie, jeśli producent nie przewidział takiego zastosowania.
Jak czytać symbol zapisany na powłoce kabla

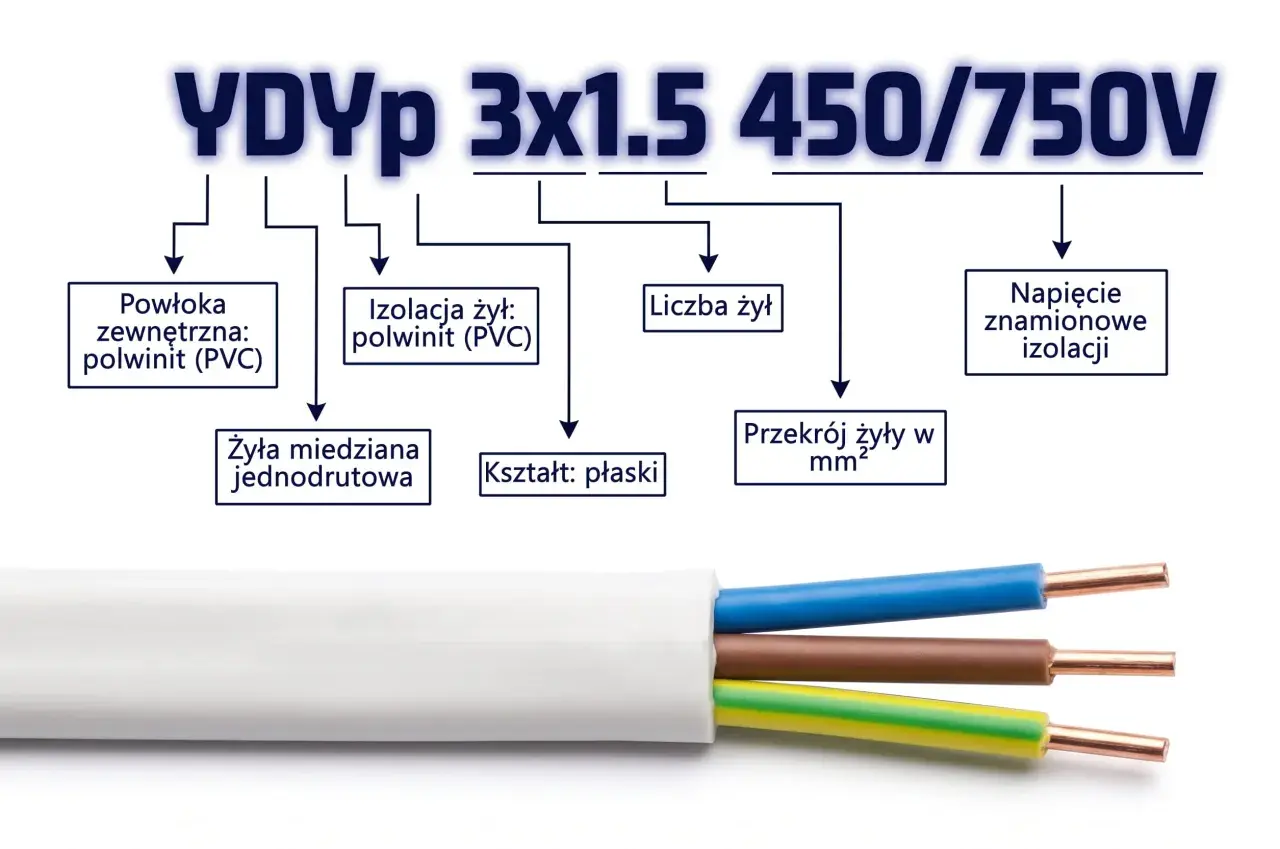

Najłatwiej zacząć od przykładu YKY 3x2,5 mm² 0,6/1 kV. Ten zapis nie jest przypadkowym ciągiem liter. Informuje o konstrukcji kabla, liczbie żył, przekroju oraz napięciu, dla którego został zaprojektowany.
W popularnym polskim oznaczeniu pierwsza litera Y odnosi się do izolacji z polwinitu, czyli PVC. Litera K wskazuje kabel energetyczny, a kolejne Y oznacza polwinitową powłokę zewnętrzną. Brak litery A przed symbolem K zwykle oznacza żyły miedziane.
| Fragment oznaczenia | Znaczenie | Co to oznacza w praktyce |
|---|---|---|
| YKY | Kabel z żyłami miedzianymi, izolacją i powłoką PVC | Typowy wybór do stałego zasilania budynku, garażu, oświetlenia lub bramy |
| YAKY | Kabel z żyłami aluminiowymi, izolacją i powłoką PVC | Lżejszy i często korzystniejszy cenowo przy dłuższych trasach, ale wymaga właściwego osprzętu |
| YAKXS | Kabel aluminiowy z izolacją z polietylenu sieciowanego i powłoką ochronną | Rozwiązanie często spotykane w liniach niskiego napięcia oraz instalacjach zewnętrznych |
| 3x2,5 mm² | Trzy żyły o przekroju 2,5 mm² każda | Nie jest to automatycznie informacja o dopuszczalnym prądzie obciążenia |
| 0,6/1 kV | Napięcie znamionowe U0/U | Parametr izolacji kabla, a nie napięcie, które trzeba wykorzystać w instalacji |
W oznaczeniach można spotkać również dopisek żo albo literę J. Chodzi o obecność żyły ochronnej w kolorze żółto-zielonym. Z kolei wariant bez takiej żyły może wymagać poprowadzenia osobnego przewodu ochronnego, zgodnie z projektem instalacji.
Nie odczytuję jednak symbolu w oderwaniu od dokumentacji. Ten sam przekrój może mieć inną obciążalność zależnie od sposobu ułożenia, temperatury gruntu, liczby kabli obok siebie i długości trasy.
YKY, YAKY i YDY nie pełnią tej samej funkcji
Najczęstszy błąd polega na utożsamianiu każdego grubszego przewodu z kablem ziemnym. YKY i YAKY są przeznaczone do instalacji stałych, także w warunkach zewnętrznych, ale zawsze trzeba sprawdzić kartę konkretnego produktu i zalecenia producenta.
YDY to typowy przewód instalacyjny do prowadzenia wewnątrz budynków, na przykład pod tynkiem lub w odpowiednich kanałach. Nie powinien być traktowany jako zamiennik kabla ziemnego, ponieważ jego konstrukcja nie musi zapewniać odporności na wilgoć, nacisk gruntu i uszkodzenia mechaniczne.
| Typ przewodu lub kabla | Typowe zastosowanie | Najważniejsze ograniczenie |
|---|---|---|
| YKY | Zasilanie domu, garażu, altany, bramy i oświetlenia ogrodowego | Trzeba dobrać przekrój do długości, obciążenia i sposobu ułożenia |
| YAKY | Dłuższe linie zasilające i instalacje o większych przekrojach | Połączenia aluminiowe wymagają odpowiednich zacisków i ochrony przed utlenianiem |
| YAKXS | Linie niskiego napięcia, także w infrastrukturze zewnętrznej | Nie każdy wariant jest wygodny do małych instalacji przydomowych |
| YDY | Stałe instalacje wewnątrz budynku | Nie jest przeznaczony do bezpośredniego zakopania w gruncie |
| Przewód alarmowy lub sterowniczy | Czujki, kontaktrony, sterowanie automatyką i komunikacja | W ziemi wymaga wersji zewnętrznej albo dodatkowej rury ochronnej |
W instalacjach inteligentnego domu rozdzielam przewody zasilające od sygnałowych. Kabel 230 V i przewód magistrali alarmowej nie powinny być prowadzone wspólnie w jednej rurze, chyba że rozwiązanie zostało wyraźnie dopuszczone przez producenta i projektanta. Takie rozdzielenie ogranicza zakłócenia i ułatwia późniejszy serwis.
Jak oznaczyć trasę kabla po zasypaniu wykopu
Napisy na powłoce są przydatne dopiero wtedy, gdy można do nich dotrzeć. Po zasypaniu wykopu najważniejsze stają się taśma ostrzegawcza, oznaczniki trasy i dokumentacja powykonawcza.
Dla typowych kabli niskiego napięcia do 1 kV poza użytkami rolnymi często przyjmuje się ułożenie na głębokości około 0,7 m. Pod drogą, podjazdem albo w miejscu narażonym na większe obciążenia mogą być wymagane inne parametry, rura osłonowa i dodatkowe zabezpieczenie mechaniczne. Ostateczne wymagania wynikają z projektu, warunków operatora oraz rodzaju terenu.
Taśmę umieszcza się nad kablem, zwykle w odległości około 25-40 cm. Jej zadaniem jest ostrzec osobę kopiącą, a nie zatrzymać łopatę. Sama folia nie zastępuje rury ochronnej, płyt osłonowych ani właściwej głębokości.
- Na trasie kabla stosuj taśmę z czytelnym napisem, na przykład „UWAGA KABEL nN”.
- Przy wejściach do budynku, zmianach kierunku i końcach trasy montuj trwałe oznaczniki.
- W dokumentacji zapisz przebieg kabla, głębokość, typ, przekrój i rok wykonania.
- Przed zasypaniem wykonaj zdjęcia charakterystycznych punktów i zmierz odległości od stałych elementów działki.
- Pod podjazdem, drogą lub w pobliżu innych instalacji przewiduj rurę osłonową zgodną z projektem.
W przypadku instalacji przydomowej szczególnie dobrze sprawdza się prosty szkic z wymiarami od narożników budynku. Zdjęcie zrobione bez punktu odniesienia po kilku latach niewiele pomoże, dlatego zawsze pokazuję na fotografii kabel względem ściany, ogrodzenia albo studzienki.
Jak dobrać kabel do domu, garażu i automatyki
Samo rozpoznanie symbolu to dopiero połowa decyzji. Dobór zaczynam od mocy urządzeń, długości trasy i spodziewanego spadku napięcia. Przekrój 2,5 mm² nie gwarantuje automatycznie bezpiecznej pracy przy dowolnym obciążeniu, zwłaszcza na długim odcinku.
| Zastosowanie | Co zwykle analizuję | Na co uważać |
|---|---|---|
| Zasilanie garażu lub warsztatu | Moc urządzeń, długość trasy, liczba faz i przyszła rozbudowa | Nie dobierać kabla wyłącznie do obecnego obciążenia |
| Oświetlenie ogrodowe | Moc opraw, spadek napięcia i sposób sterowania | Oddzielić zasilanie od przewodów sterujących i czujników |
| Napęd bramy | Prąd silnika, fotokomórki, lampa ostrzegawcza i elektrozamek | Zostawić osobną rurę lub zapas dla przewodów niskonapięciowych |
| Instalacja fotowoltaiczna | Strona AC lub DC, napięcie, prąd i wymagania producenta | Nie stosować przypadkowego kabla energetycznego po stronie DC |
Przy aluminium dochodzi jeszcze kwestia zakończeń. Potrzebne są zaciski przeznaczone do przewodów aluminiowych, właściwy moment dokręcania i rozwiązania ograniczające utlenianie styku. W małej instalacji przy domu miedziany YKY bywa prostszy w montażu, nawet jeśli sam kabel aluminiowy wygląda atrakcyjniej cenowo.
Przed zakupem sprawdzam również minimalny promień gięcia, temperaturę układania i dopuszczalny sposób prowadzenia. Kabel ziemny nie powinien być zaginany „na ostro” przy wejściu do rozdzielnicy. Lepiej zaplanować łagodny łuk i zostawić niewielki zapas, niż później naprężać żyły podczas podłączania.
Zabezpieczenia i błędy, które skracają życie kabla
Najdroższe pomyłki zwykle nie dotyczą samego symbolu, tylko sposobu ułożenia. Kabel rzucony bezpośrednio na kamienie, przeciągnięty przez ostre krawędzie albo ułożony zbyt płytko może uszkodzić powłokę już podczas prac ziemnych.
Przygotowanie wykopu
Pod kablem stosuje się wyrównane podłoże, a w wielu realizacjach także kilkucentymetrową podsypkę z piasku. Po ułożeniu przewód powinien być zasypany materiałem bez ostrych kamieni. Przy skrzyżowaniach z innymi instalacjami stosuje się rozwiązania ochronne określone w projekcie.
Ochrona w rozdzielnicy
Obwód musi mieć zabezpieczenie nadprądowe dobrane do przekroju i warunków pracy kabla. W instalacjach domowych znaczenie ma również wyłącznik różnicowoprądowy, poprawnie wykonany przewód ochronny oraz sprawdzenie ciągłości połączeń. Zabezpieczenie nie może służyć do kompensowania zbyt małego przekroju kabla.
Przeczytaj również: Schemat instalacji odgromowej domu - co powinien zawierać?
Pomiary przed uruchomieniem
Po ułożeniu i podłączeniu wykonuje się odpowiednie pomiary, między innymi ciągłości żył, rezystancji izolacji, skuteczności ochrony przeciwporażeniowej i działania RCD, jeśli występuje w obwodzie. Przy instalacji zasilającej budynek lub automatykę bramy powinien zrobić to elektryk z właściwymi uprawnieniami.
Nie zakopuję kabla bez sprawdzenia jego oznaczeń, pomiarów i zdjęć trasy. Późniejsza naprawa pod kostką brukową może kosztować wielokrotnie więcej niż dokładne opisanie przewodu podczas pierwszego montażu.
Co zapisać, zanim kabel zniknie pod ziemią
Najbardziej praktyczny opis zawiera typ kabla, liczbę i przekrój żył, napięcie znamionowe, długość trasy, rok ułożenia oraz miejsce początku i końca obwodu. Przy większej instalacji dodaję także szkic z odległościami od budynku i informację o zastosowanych rurach ochronnych.
Tak przygotowana dokumentacja przyda się przy rozbudowie inteligentnego domu, montażu dodatkowego oświetlenia albo awarii zasilania. Dobrze oznaczony kabel to nie tylko wymóg porządkowy, ale realne skrócenie diagnostyki i mniejsze ryzyko przypadkowego uszkodzenia.
Najprostsza zasada brzmi więc tak: odczytaj symbol z powłoki, dobierz kabel do warunków pracy, zabezpiecz go mechanicznie i opisz trasę zanim zasypiesz wykop. W instalacjach przydomowych właśnie ta konsekwencja, a nie sam wybór popularnego oznaczenia YKY, robi największą różnicę po kilku latach użytkowania.
