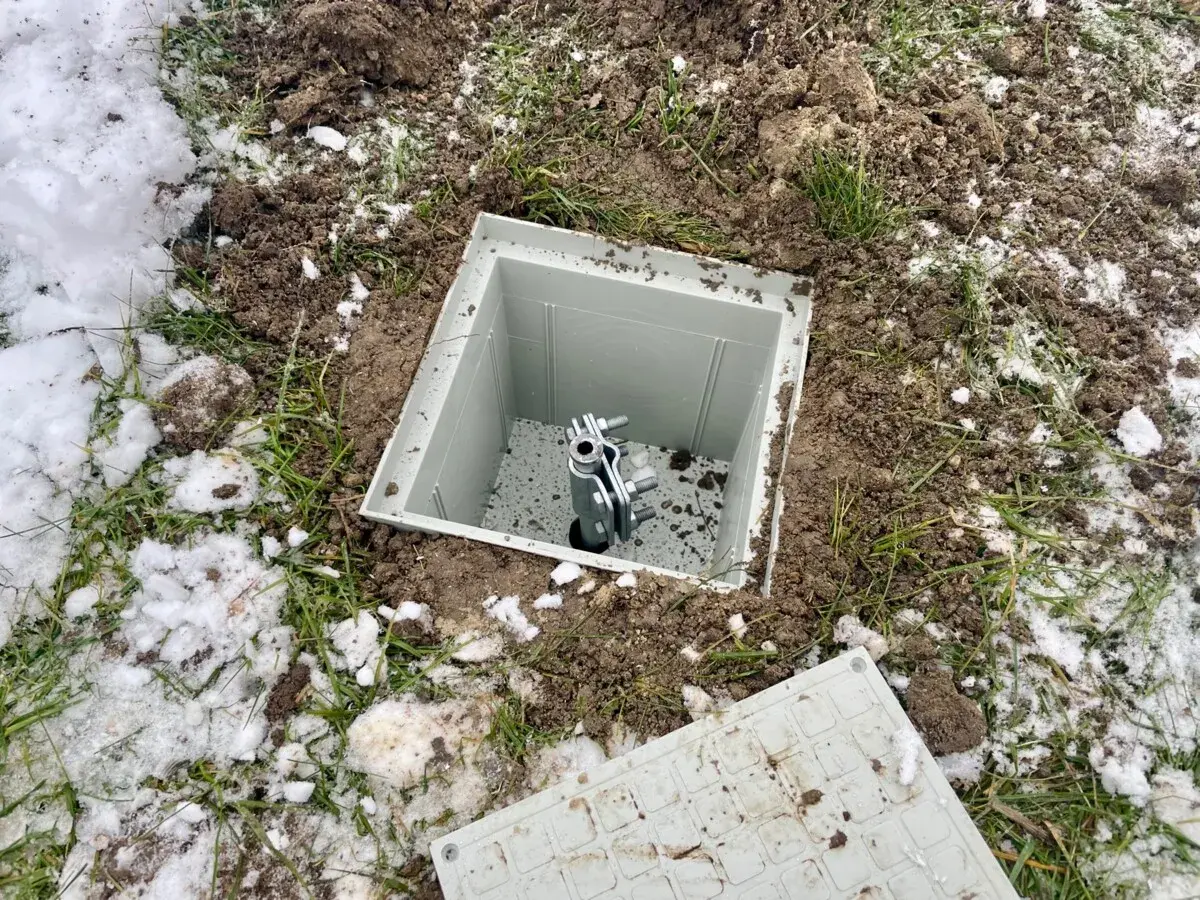

Uziom szpilkowy w piwnicy - jak wykonać go bez błędów?

Gdy w starej piwnicy brakuje skutecznego uziemienia, sama wymiana rozdzielnicy i dołożenie wyłączników różnicowoprądowych nie rozwiązuje problemu. W tym artykule pokazuję, kiedy uziom szpilkowy w piwnicy ma sens, jak połączyć go z główną szyną uziemiającą, jakie przewody zastosować oraz dlaczego o skuteczności decyduje pomiar, a nie sama długość pręta.

Kiedy uziom pionowy w piwnicy jest dobrym rozwiązaniem

Uziom pionowy, nazywany potocznie szpilką, to metalowa elektroda pogrążona w gruncie. Jej zadaniem jest odprowadzenie prądu do ziemi i stworzenie punktu odniesienia dla głównej szyny uziemiającej GSU, czyli miejsca, w którym łączy się uziemienie, przewody ochronne oraz główne połączenia wyrównawcze.

W piwnicy takie rozwiązanie rozważa się najczęściej podczas modernizacji starego domu. Uziom fundamentowy nie został wtedy wykonany, dookoła budynku znajduje się kostka lub asfalt, a wykonanie zewnętrznego otoku oznaczałoby kosztowne prace ziemne. W takiej sytuacji elektroda pionowa może być rozsądnym uzupełnieniem instalacji, ale nie powinna być traktowana jako automatyczne lekarstwo na każdy problem z ochroną przeciwporażeniową.

Najważniejszy warunek jest prosty: pręt musi wejść w naturalny grunt, a nie zakończyć się w warstwie betonu, gruzu lub suchej podsypki. Cienka posadzka piwnicy może zostać miejscowo rozebrana, lecz przed rozpoczęciem prac trzeba sprawdzić, czy podłoga nie jest częścią konstrukcji, izolacji przeciwwilgociowej albo systemu zabezpieczającego fundamenty.

Jeżeli budynek ma instalację odgromową, decyzję trzeba skonsultować z projektantem lub elektrykiem znającym ochronę odgromową. Uziemienie instalacji elektrycznej i uziemienie odgromowe powinny tworzyć przemyślany układ. Pojedyncza szpilka wbita przypadkowo przy ścianie może nie zapewnić bezpiecznej drogi dla prądu piorunowego.

Jak zaplanować wykonanie bez uszkodzenia budynku

Pracę zaczynam od ustalenia, gdzie znajduje się rozdzielnica główna, punkt rozdziału PEN na PE i N oraz obecna szyna uziemiająca. Im krótsza i prostsza droga od elektrody do GSU, tym mniejsza impedancja połączenia i mniejsze ryzyko problemów przy przepięciach.

W piwnicy trzeba sprawdzić przede wszystkim izolację przeciwwilgociową, ławy fundamentowe i przebieg instalacji. Nie wolno wiercić ani kuć w ciemno. Przebicie izolacji może później powodować zawilgocenie ściany, a uszkodzenie zbrojenia lub fundamentu może mieć poważniejsze skutki niż brak dodatkowego uziomu.

Typowy przebieg prac

1. Wykonanie odkrywki w wybranym miejscu i potwierdzenie dostępu do gruntu.
2. Dobór elektrody, złącza oraz przewodu uziemiającego do rodzaju instalacji.
3. Pogrążenie jednej lub kilku szpilek pionowo, bez uszkodzenia fundamentów.
4. Wykonanie trwałego połączenia z przewodem uziemiającym i zabezpieczenie go przed korozją.
5. Doprowadzenie przewodu do GSU najkrótszą możliwą trasą.
6. Podłączenie głównych połączeń wyrównawczych i wykonanie pomiarów odbiorczych.

Jeżeli jedna elektroda nie daje dobrego wyniku, można zastosować kolejne szpilki połączone ze sobą. W praktyce ich rozstaw powinien być możliwie duży, często zbliżony do długości elektrody, ponieważ pręty wbite zbyt blisko oddziałują na tę samą strefę gruntu i nie poprawiają rezystancji tak, jak sugerowałaby ich liczba.

Trudny grunt, kamienie, suchy piasek i wysoki poziom wód gruntowych mogą całkowicie zmienić rezultat. Nie istnieje uniwersalna liczba szpilek, która sprawdzi się w każdym domu. Czasem wystarczy jeden długi uziom, a czasem potrzebny jest układ kilku elektrod lub połączenie z zewnętrznym uziomem otokowym.

Przewód uziemiający i połączenia w rozdzielnicy

Sam pręt nie zapewnia ochrony, jeśli przewód prowadzący do instalacji jest zbyt cienki, luźno zamocowany albo połączony w niewłaściwym punkcie. Elektroda powinna zostać podłączona do GSU, a nie do przypadkowego zacisku w gniazdku. Z GSU przewody ochronne PE trafiają dalej do rozdzielnicy i obwodów odbiorczych.

W typowych modernizacjach spotyka się przewód miedziany o przekroju 16 mm² albo bednarkę stalową ocynkowaną, na przykład 25 x 4 mm. Nie należy jednak traktować tych wartości jako automatycznej recepty. Przekrój i materiał dobiera się z uwzględnieniem ochrony mechanicznej, korozji, sposobu zasilania oraz tego, czy przewód może przewodzić prąd piorunowy.

Przewód w piwnicy powinien być prowadzony możliwie krótko, bez zbędnych pętli i ostrych załamań. Na odcinkach narażonych na uderzenie, wilgoć albo kontakt z narzędziami stosuję osłonę mechaniczną, na przykład rurę elektroinstalacyjną o odpowiedniej odporności. Złącze kontrolne powinno pozostać dostępne, aby można było rozłączyć układ na czas pomiaru.

Wszystkie metalowe instalacje wprowadzane do budynku, takie jak wodociąg, centralne ogrzewanie czy metalowe kanały, powinny zostać przeanalizowane pod kątem głównych połączeń wyrównawczych. Rury gazowej nie wolno samodzielnie wykorzystywać jako uziomu. Połączenia z instalacją gazową wymagają zastosowania właściwych elementów i zgodności z zasadami dla tej instalacji.

Co z przewodem PEN

W starszych budynkach często występuje układ TN-C z przewodem PEN. Po jego rozdziale na PE i N nie wykonuje się kolejnych mostków między tymi przewodami w podrozdzielnicach ani gniazdach. Przewód N i PE muszą pozostać rozdzielone za punktem podziału, a miejsce tego podziału oraz uziemienie szyny PE powinien ocenić elektryk.

Zabezpieczenia, które powinny współpracować z uziomem

Uziom jest jednym z elementów całego systemu ochrony. W instalacji potrzebne są także właściwie dobrane wyłączniki nadprądowe, przewody ochronne, połączenia wyrównawcze i wyłączniki różnicowoprądowe. Polskie warunki techniczne wymagają stosowania oddzielnych przewodów ochronnego i neutralnego w obwodach rozdzielczych i odbiorczych oraz przewidują ochronę różnicowoprądową jako uzupełnienie ochrony przeciwporażeniowej.

Wyłącznik różnicowoprądowy 30 mA powinien chronić obwody, w których istnieje zwiększone ryzyko porażenia, zwłaszcza gniazda, łazienkę, garaż, kotłownię i obwody zewnętrzne. RCD nie poprawia jednak jakości uziomu i nie może zastępować przewodu PE. Jego działanie zależy od poprawnego podłączenia, sprawności aparatu i właściwego układu sieci.

W rozdzielnicy warto przewidzieć także ochronę przeciwprzepięciową SPD. Wybór ogranicznika typu 1, 2 albo układu 1 + 2 zależy między innymi od obecności instalacji odgromowej, sposobu zasilania i oceny ryzyka. Przewody do SPD powinny być krótkie i prowadzone bez dużych pętli, ponieważ ich indukcyjność może znacząco pogorszyć ochronę elektroniki.

Jeśli w domu działa automatyka, alarm, monitoring albo sterowanie ogrzewaniem, samo uziemienie rozdzielnicy nie wystarczy. Trzeba uwzględnić również przewody Ethernet, antenowe, telefoniczne i zasilacze urządzeń. Różnica potencjałów między instalacjami może uszkodzić elektronikę nawet wtedy, gdy zwykłe zabezpieczenia nadprądowe nie zadziałają.

Jak sprawdzić, czy szpilka rzeczywiście działa

Pomiar wykonuje się po zakończeniu prac, a nie przed podłączeniem przewodu do GSU. Do sprawdzenia rezystancji stosuje się miernik uziemień i metodę techniczną odpowiednią dla warunków na działce. Proste dotknięcie sondą do fazy lub pomiar wykonany przypadkowym multimetrem nie jest pomiarem rezystancji uziomu.

W układzie TN ważna jest także impedancja pętli zwarcia. To ona pomaga ocenić, czy zabezpieczenie nadprądowe odłączy zasilanie w wymaganym czasie. Sama wartość rezystancji elektrody, na przykład 10 Ω, nie potwierdza jeszcze skuteczności całej ochrony.

W układzie TT analizuje się między innymi warunek R_A x I_Δn ≤ 50 V, gdzie R_A oznacza rezystancję uziemienia, a I_Δn znamionowy prąd różnicowy wyłącznika. Ostateczna ocena zależy jednak od całej instalacji, rodzaju zabezpieczeń i wymagań projektu.

Po pomiarach powinien powstać protokół zawierający wynik, metodę badania, warunki pomiaru oraz dane osoby wykonującej sprawdzenie. Przy modernizacji domu dobrze zlecić od razu pomiar ciągłości PE, test RCD, impedancję pętli zwarcia i rezystancję uziemienia. Dopiero taki zestaw pokazuje, czy system działa jako całość.

Przeczytaj również: Ochrona odgromowa domu - jak dobrać przewody i SPD?

Ile kosztuje wykonanie

Są to wartości orientacyjne, nie cennik ustawowy. W piwnicy koszt często rośnie przez skuwanie posadzki, odtworzenie izolacji, trudny dostęp i konieczność wykonania kilku pomiarów. Z mojego doświadczenia wynika, że pozorna oszczędność na pomiarze jest szczególnie ryzykowna, bo bez niego nie wiadomo, czy dołożona elektroda faktycznie poprawiła ochronę.

Najczęstsze błędy przy uziemieniu w piwnicy

• Wbicie pręta w beton bez uzyskania kontaktu z naturalnym gruntem.
• Podłączenie elektrody do przypadkowego przewodu PE zamiast do GSU.
• Połączenie przewodów N i PE w miejscu, w którym nie powinno już istnieć.
• Zastosowanie różnych metali bez zabezpieczenia przed korozją galwaniczną.
• Prowadzenie przewodu uziemiającego luźno, bez ochrony mechanicznej.
• Przyjęcie, że każda szpilka musi mieć dokładnie 10 Ω.
• Pomiar wykonany metodą nieodpowiednią dla badanego układu.
• Brak sprawdzenia instalacji odgromowej przed dołożeniem nowego uziomu.

Szczególnie często spotykam się z przekonaniem, że długi pręt automatycznie rozwiązuje problem. W rzeczywistości o wyniku decydują rezystywność gruntu, głębokość elektrody, wilgotność i sposób połączenia. Lepiej zaplanować miejsce pod pomiar i ewentualną rozbudowę, niż kupować kolejne szpilki bez sprawdzania efektu.

Co sprawdzić przed zamknięciem posadzki

Przed odtworzeniem podłogi należy sfotografować trasę przewodu, położenie złącza i miejsce wejścia elektrody w grunt. Warto zachować również typ zastosowanych elementów, wyniki pomiarów oraz schemat połączenia z GSU.

Jeżeli uziemienie ma obsługiwać także ochronę przeciwprzepięciową lub instalację odgromową, decyzję o jego układzie powinien potwierdzić elektryk z odpowiednimi kwalifikacjami. Uziom szpilkowy jest elementem systemu, nie samodzielnym zabezpieczeniem. Dopiero połączenie go z poprawnymi przewodami PE, połączeniami wyrównawczymi, RCD, SPD i sprawdzoną rozdzielnicą daje realną poprawę bezpieczeństwa.
