Gdy obudowa centrali alarmowej, zasilacza albo puszki przyłączeniowej trafia do garażu, kotłowni czy na zewnątrz, samo określenie „odporna na warunki” niewiele mówi. Odpowiedź na pytanie, co oznacza IP54, pomaga ocenić, przed jakim pyłem i wodą urządzenie rzeczywiście chroni, a także kiedy trzeba sięgnąć po wyższą klasę zabezpieczenia. Wyjaśniam też, jak IP54 łączy się z doborem przewodów, dławików i obudów w instalacjach inteligentnego domu.
IP54 chroni przed pyłem i bryzgami, ale nie przed zanurzeniem
- Pierwsza cyfra 5 oznacza ograniczoną ochronę przed pyłem i dostępem do niebezpiecznych części.
- Druga cyfra 4 potwierdza ochronę przed bryzgami wody z dowolnego kierunku.
- IP54 nie oznacza pełnej pyłoszczelności, odporności na silny strumień wody ani możliwości zanurzenia.
- W przypadku przewodów klasa IP dotyczy zwykle obudowy, złącza, puszki lub dławika, a nie samego kabla.
- Do wilgotnego garażu IP54 często wystarczy, ale do mycia wodą, deszczu na otwartej przestrzeni lub zalania potrzebna jest wyższa ochrona.
Co dokładnie oznacza kod IP54

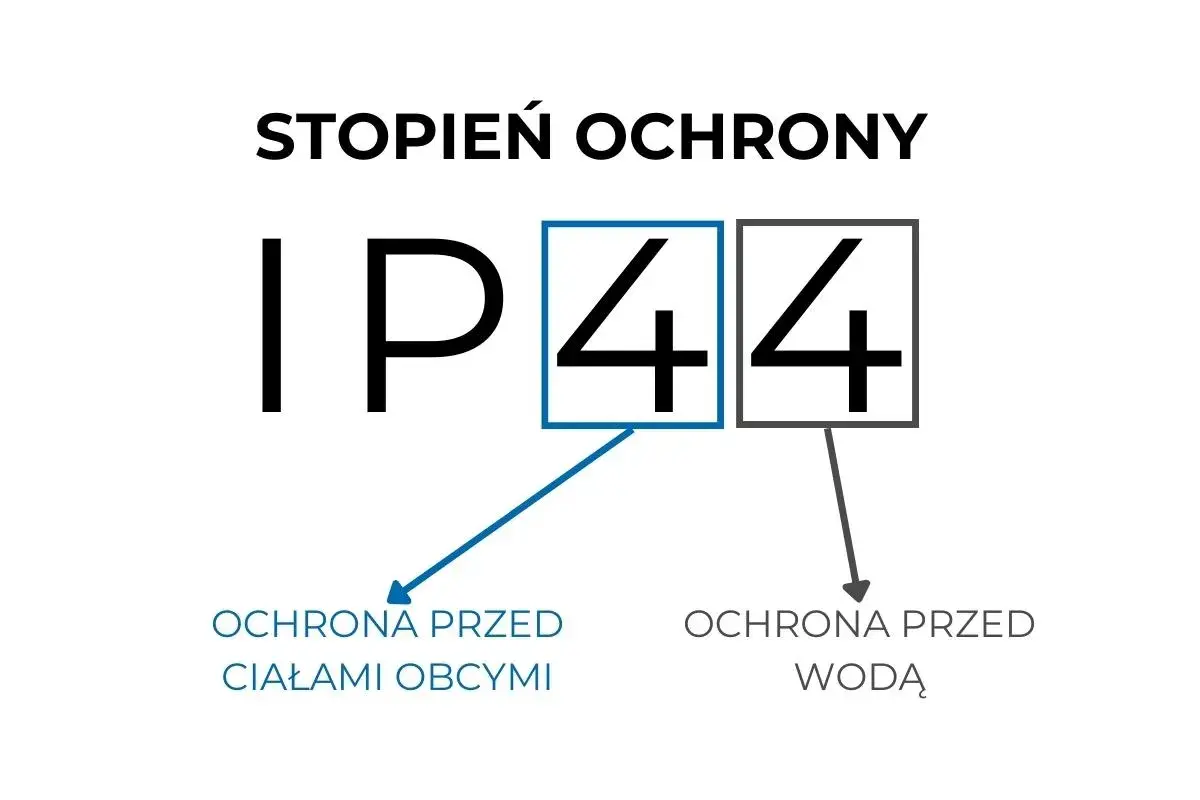

Symbol IP pochodzi od angielskiego określenia Ingress Protection, czyli stopnia ochrony obudowy przed wnikaniem ciał stałych i wody. System opisuje norma IEC 60529, w Polsce spotykana również jako PN-EN 60529. Dwie cyfry po literach IP nie są przypadkowe, ponieważ każda odpowiada za inny rodzaj zagrożenia.
| Element oznaczenia | Znaczenie | Praktyczny wniosek |
|---|---|---|
| IP | Stopień ochrony obudowy | Informacja dotyczy konstrukcji chroniącej urządzenie |
| 5 | Ochrona przed pyłem w stopniu ograniczającym jego szkodliwe działanie | Niewielka ilość pyłu może się przedostać, ale nie powinna zakłócić pracy |
| 4 | Ochrona przed bryzgami wody z każdego kierunku | Obudowa wytrzyma zachlapanie, lecz nie silny strumień ani zanurzenie |
Pierwsza cyfra 5 nie oznacza pełnej pyłoszczelności
Wiele osób odczytuje pierwszą cyfrę zbyt optymistycznie. IP5X nie gwarantuje całkowitego odcięcia pyłu, lecz potwierdza, że jego wnikanie zostało ograniczone do poziomu, który nie powinien pogorszyć bezpieczeństwa ani działania urządzenia.
To ważna różnica w warsztacie, pomieszczeniu gospodarczym czy przy instalacji prowadzonej w pobliżu prac budowlanych. Jeśli urządzenie ma pracować w środowisku z dużą ilością drobnego pyłu, lepiej rozważyć IP6X, czyli obudowę pyłoszczelną.
Druga cyfra 4 chroni przed bryzgami
Cyfra 4 oznacza odporność na wodę bryzgającą z dowolnego kierunku. W praktyce chodzi o przypadkowe zachlapanie, lekką wilgoć lub krople docierające do obudowy podczas zwykłego użytkowania. Nie jest to jednak zgoda na polewanie urządzenia wężem.
IP54 nie chroni przed strumieniem wody pod ciśnieniem, długotrwałym deszczem padającym na nieszczelne wejścia kablowe ani zalaniem od dołu. Właśnie dlatego sama naklejka na obudowie nie zastępuje prawidłowego montażu.
IP54 w przewodach i instalacjach automatyki
W temacie przewodów trzeba rozdzielić dwie rzeczy. Sam kabel najczęściej nie ma stopnia IP, ponieważ kod odnosi się przede wszystkim do obudów, urządzeń, puszek, gniazd, złączy i punktów połączeniowych. Przewód dobiera się dodatkowo pod kątem izolacji, odporności na UV, temperaturę, oleje, wilgoć oraz obciążenia mechaniczne.
Jeżeli przewód przechodzi przez obudowę IP54, znaczenie mają również dławik kablowy, uszczelka i sposób zamknięcia pokrywy. Słaby albo źle dokręcony dławik może obniżyć realną ochronę całego urządzenia, nawet gdy sama skrzynka przeszła badania dla IP54.
Gdzie taka ochrona zwykle wystarcza
W domu jednorodzinnym IP54 często jest rozsądnym minimum dla elementów znajdujących się w suchym garażu, kotłowni, pomieszczeniu technicznym lub zadaszonej strefie zewnętrznej. Dotyczy to między innymi puszek sterowniczych, zasilaczy, modułów automatyki, rozdzielnic pomocniczych i obudów przekaźników.
Przy alarmie lub automatyce domowej klasa IP54 może dobrze sprawdzić się przy urządzeniu zamontowanym na ścianie garażu, o ile nie jest ono narażone na bezpośredni deszcz, mycie ciśnieniowe ani skraplanie pary. W takim miejscu często większym problemem niż pojedyncza kropla jest kondensacja wilgoci, której sam kod IP nie opisuje.
Przeczytaj również: Gdzie wyrzucić kable elektryczne? Sprawdź legalne opcje
Dlaczego dławik i sposób prowadzenia kabla mają znaczenie
Przewód powinien wchodzić do obudowy od strony zabezpieczonej przed spływającą wodą, a niewykorzystane otwory trzeba zamknąć odpowiednimi zaślepkami. Dławik dobiera się do średnicy zewnętrznej kabla, ponieważ zbyt luźne uszczelnienie tworzy drogę dla pyłu i wilgoci.
Ja szczególnie uważałbym na przewody prowadzone od góry. Nawet jeśli urządzenie ma deklarowane IP54, woda może spływać po kablu wprost do dławika. Pomaga wtedy wykonanie krótkiej pętli ociekowej, czyli poprowadzenie przewodu tak, aby krople odrywały się przed wejściem do obudowy.
IP54 a inne popularne stopnie ochrony
Najłatwiej ocenić przydatność IP54 przez porównanie z klasami, które często pojawiają się obok niego w kartach katalogowych. Wyższa cyfra nie zawsze oznacza lepszy wybór w każdej sytuacji, ale pokazuje, na jakie warunki przygotowano obudowę.
| Klasa | Ochrona przed pyłem | Ochrona przed wodą | Typowe zastosowanie |
|---|---|---|---|
| IP44 | Przed ciałami stałymi większymi niż 1 mm | Przed bryzgami | Wnętrza, osłonięte miejsca, podstawowy osprzęt |
| IP54 | Ograniczone wnikanie pyłu | Bryzgi z każdego kierunku | Garaże, kotłownie, obudowy automatyki |
| IP55 | Ograniczone wnikanie pyłu | Strumienie wody pod niskim ciśnieniem | Bardziej wymagające miejsca techniczne |
| IP65 | Pełna pyłoszczelność | Strumienie wody | Zapylone pomieszczenia i wymagające instalacje zewnętrzne |
| IP67 | Pełna pyłoszczelność | Krótki pobyt w wodzie przy warunkach określonych przez producenta | Urządzenia narażone na zalanie lub chwilowe zanurzenie |
Ważna jest niezależność obu cyfr. IP65 nie oznacza automatycznie ochrony przed zanurzeniem, a IP67 nie musi zapewniać odporności na silny strumień wody w każdych warunkach. Przy wyborze patrzę więc na konkretny scenariusz pracy, a nie tylko na to, która klasa ma większe liczby.
Dla centrali alarmowej w domu IP54 może być wystarczające, jeśli urządzenie znajduje się wewnątrz budynku. Dla sterownika podlewania umieszczonego w ogrodzie rozsądniejsza może być obudowa IP65 lub IP66, a przy ryzyku zalania także IP67. Z kolei urządzenie regularnie myte wodą wymaga sprawdzenia nie tylko stopnia IP, ale również warunków testu i zaleceń producenta.
Czego IP54 nie zapewnia
Najczęstszy błąd polega na utożsamianiu IP54 z określeniem „wodoodporny”. To zbyt szerokie uproszczenie. Kod mówi wyłącznie o określonym poziomie ochrony przed pyłem i wodą, a nie o odporności na wszystkie warunki panujące na zewnątrz.
- Brak ochrony przed zanurzeniem oznacza, że zalana puszka może ulec uszkodzeniu nawet po krótkim kontakcie z wodą.
- Brak ochrony przed silnym strumieniem wyklucza mycie urządzenia myjką ciśnieniową lub polewanie wężem.
- Brak informacji o UV oznacza, że obudowa i przewód mogą starzeć się na słońcu mimo zachowania deklarowanego IP.
- Brak oceny odporności mechanicznej mówi, że IP54 nie określa wytrzymałości na uderzenia, wibracje ani zgniatanie.
- Brak gwarancji odporności na korozję ma znaczenie przy soli, nawozach, chemikaliach i wilgotnym środowisku.
Stopień IP nie mówi też, czy urządzenie nadaje się do konkretnej strefy elektrycznej. W łazience, na zewnątrz lub w pobliżu instalacji wodnej trzeba uwzględnić wymagania dotyczące montażu, ochrony przeciwporażeniowej, uziemienia i zabezpieczeń nadprądowych.
Jak poprawnie wykorzystać obudowę IP54
Dobrze dobrana obudowa to dopiero początek. Przy montażu sprawdzam kilka elementów, które w praktyce decydują o tym, czy deklarowana ochrona zostanie zachowana.
- Wybierz miejsce montażu z dala od bezpośredniego deszczu, skroplin i strumienia wody.
- Sprawdź wejścia kablowe i zastosuj dławiki dopasowane do średnicy przewodów.
- Zamknij niewykorzystane otwory zaślepkami o odpowiedniej klasie ochrony.
- Nie uszkadzaj uszczelki podczas dokręcania pokrywy i nie prowadź przewodów przez przypadkowo wywiercone otwory.
- Zostaw miejsce na wentylację lub odprowadzenie kondensatu, jeśli producent przewidział takie rozwiązanie.
- Zweryfikuj przewód osobno, zwracając uwagę na odporność powłoki na UV, temperaturę, wilgoć i warunki mechaniczne.
Nie próbowałbym podnosić klasy obudowy wyłącznie przez dodatkowe uszczelnianie silikonem. Taka modyfikacja może utrudnić serwis, zasłonić otwory przewidziane przez producenta albo stworzyć problem z odprowadzaniem wilgoci. Lepiej od razu kupić obudowę o parametrach dopasowanych do miejsca pracy.
Przy instalacji alarmowej ważna jest także dostępność serwisowa. Obudowa zamontowana w wilgotnym miejscu powinna chronić elektronikę, ale jednocześnie pozwalać na bezpieczne otwarcie, kontrolę zacisków i wymianę bezpiecznika. Szczelność nie zastępuje poprawnego montażu elektrycznego.
IP54 jako rozsądny wybór, ale nie uniwersalna tarcza
IP54 oznacza ograniczoną ochronę przed pyłem oraz ochronę przed bryzgami wody z dowolnego kierunku. Dla wielu elementów automatyki domowej, puszek i obudów technicznych jest to praktyczny kompromis między ochroną, ceną i łatwością serwisowania.
Najważniejsze jest jednak dopasowanie klasy do realnego ryzyka. Gdy urządzenie może zostać zalane, jest regularnie myte, pracuje w dużym zapyleniu albo znajduje się bezpośrednio na słońcu, sama cyfra IP54 nie wystarczy. W takich warunkach trzeba dobrać wyższą klasę oraz właściwy przewód, dławiki i materiały obudowy, bo dopiero cały zestaw decyduje o trwałości instalacji.
