Uderzenie pioruna trwa ułamek sekundy, ale może uszkodzić dach, instalację elektryczną, sprzęt RTV i system automatyki domu. To właśnie wyjaśnia, jak działa piorunochron: przejmuje prąd wyładowania, prowadzi go kontrolowaną trasą do ziemi i ogranicza ryzyko pożaru oraz uszkodzeń konstrukcji. Pokażę też, dlaczego sam metalowy pręt na dachu nie wystarcza, jaką rolę odgrywają przewody i uziemienie oraz co trzeba zrobić, aby ochronić elektronikę wewnątrz budynku.
Najważniejsze informacje o ochronie odgromowej
- Piorunochron nie „odpycha” pioruna, tylko tworzy bezpieczną drogę przepływu prądu do ziemi.
- Kompletna instalacja składa się ze zwodów, przewodów odprowadzających i uziomu.
- Metalowy pręt bez sprawnego uziemienia może dawać fałszywe poczucie bezpieczeństwa.
- Ochrona budynku nie zabezpiecza automatycznie elektroniki. Potrzebne są ograniczniki przepięć i połączenia wyrównawcze.
- Projekt i wykonanie powinny uwzględniać analizę ryzyka oraz normę PN-EN 62305.
Co naprawdę dzieje się podczas wyładowania
W chmurze burzowej gromadzą się ładunki elektryczne, a między chmurą i ziemią powstaje ogromna różnica potencjałów. Gdy powietrze przestaje skutecznie izolować, tworzy się kanał wyładowania. Prąd piorunowy może mieć dziesiątki kiloamperów, a w silnych przypadkach przekraczać nawet 100 kA.

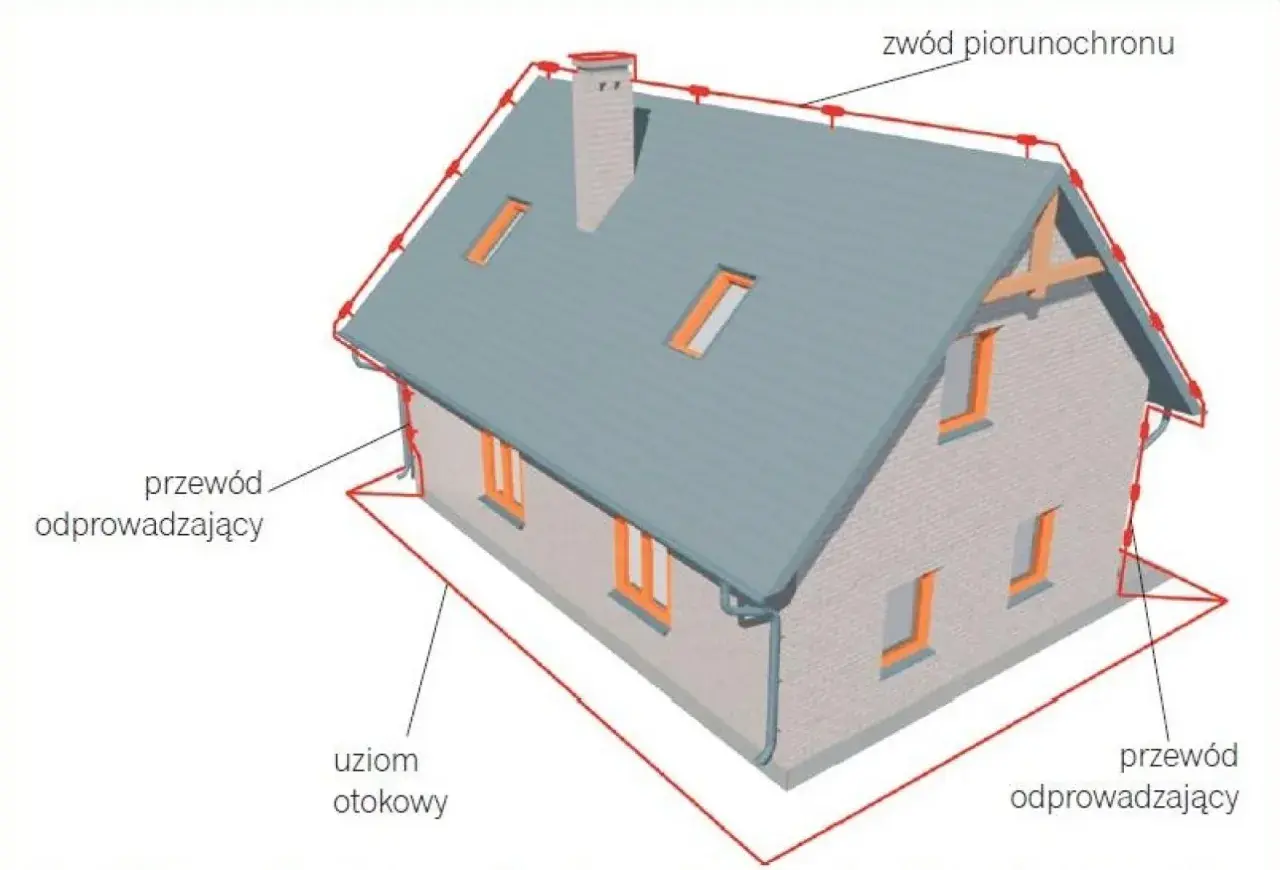

Instalacja odgromowa nie działa jak tarcza, która zatrzymuje piorun. Jej zadaniem jest przechwycenie wyładowania w określonym miejscu i odprowadzenie energii poza konstrukcję budynku. Dzięki temu prąd nie musi szukać przypadkowej drogi przez komin, pokrycie dachowe, przewody elektryczne albo wilgotne elementy ścian.Najczęściej mówi się o metalowym pręcie, ale fachowo chodzi o cały system LPS, czyli urządzenie piorunochronne. Sam zwód jest tylko pierwszym elementem. O bezpieczeństwie decyduje dopiero ciągłość całej trasy od dachu aż do uziomu.
Z jakich elementów składa się piorunochron

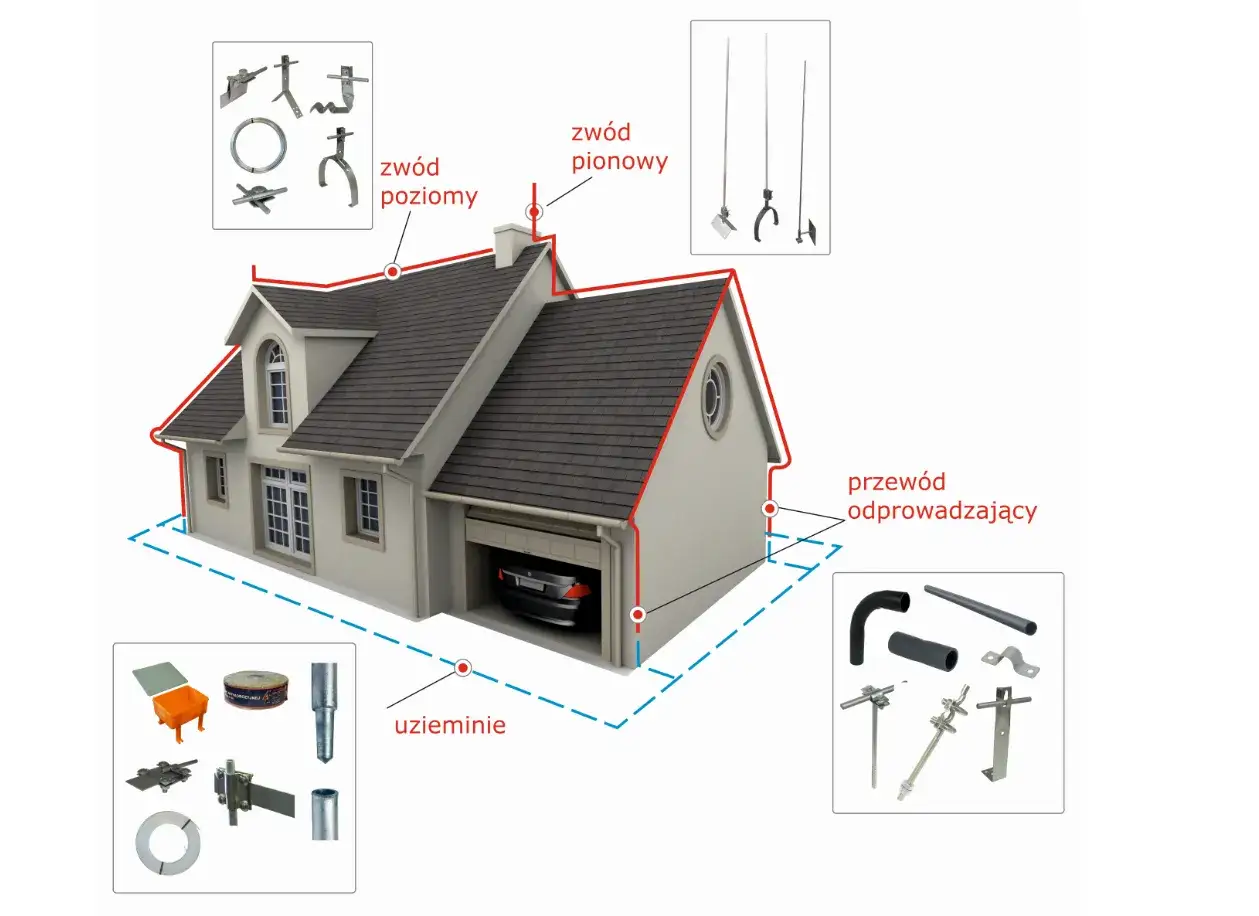

Typowa zewnętrzna instalacja odgromowa ma trzy podstawowe części. Każda pełni inną funkcję, a pominięcie jednego elementu osłabia cały układ.
| Element | Rola | Przykładowe wykonanie |
|---|---|---|
| Zwody | Przejmują wyładowanie na dachu | Druty, pręty, siatka lub metalowe elementy konstrukcji zaprojektowane jako zwody |
| Przewody odprowadzające | Prowadzą prąd w dół budynku | Metalowe przewody prowadzone możliwie prostą trasą do złączy kontrolnych |
| Uziom | Rozprasza prąd w gruncie | Uziom fundamentowy, otokowy, pionowy lub ich połączenie |
Zwody umieszcza się w najwyższych i najbardziej narażonych punktach, na przykład przy kalenicy, krawędziach dachu, kominach czy masztach. W wielu instalacjach stosuje się stalowy drut o średnicy 8 mm, ale dokładny przekrój i materiał zależą od projektu, klasy ochrony oraz warunków montażu.
Przewody odprowadzające powinny mieć możliwie krótką i prostą trasę. Ostre załamania są niekorzystne, ponieważ przy bardzo szybko narastającym prądzie zwiększają impedancję, czyli utrudniają przepływ impulsu. W praktyce szczególnie pilnuję, aby przewód nie był prowadzony przypadkowo przez wnętrze domu ani blisko wrażliwych instalacji.Jak prąd piorunowy trafia do ziemi
Po przejęciu wyładowania przez zwód prąd płynie przewodami odprowadzającymi do uziomu. Uziom może znajdować się w fundamencie, przebiegać wokół budynku albo mieć postać metalowych elektrod wbitych pionowo w grunt. Jego zadaniem nie jest „magazynowanie” energii, lecz rozłożenie jej na możliwie dużym obszarze ziemi.
Ważne są nie tylko same przewody, ale też połączenia. Korozja, luźny zacisk, przerwany przewód lub źle wykonane przejście przez elewację mogą sprawić, że prąd znajdzie inną drogę. Dlatego stosuje się złącza kontrolne, które pozwalają odłączyć fragment instalacji i sprawdzić jej stan podczas pomiarów.
Nie ma jednej uniwersalnej wartości rezystancji uziemienia, która sama rozstrzyga o jakości całej instalacji. Wynik zależy między innymi od rodzaju gruntu, typu uziomu, projektu i współpracy z innymi elementami ochrony. Sama liczba na mierniku nie zastąpi oględzin, pomiarów ciągłości i oceny całego układu.
W nowym domu najlepiej przewidzieć uziom już na etapie fundamentów. Uziom fundamentowy jest zwykle trwały i dobrze połączony z konstrukcją, ale musi zostać wykonany poprawnie, zanim fundament zostanie zasłonięty izolacją lub betonem. Późniejsze dorabianie ochrony bywa możliwe, lecz często jest droższe i bardziej kłopotliwe.
Dlaczego sam piorunochron nie chroni elektroniki
Zewnętrzna instalacja ogranicza ryzyko pożaru i uszkodzeń budynku, ale nie gwarantuje bezpieczeństwa telewizora, centrali alarmowej, routera czy sterownika ogrzewania. Podczas wyładowania mogą pojawić się przepięcia indukowane, czyli krótkie impulsy napięcia wywołane przez gwałtowne zmiany pola elektromagnetycznego.
Dlatego ochronę odgromową warto połączyć z ochroną wewnętrzną. W rozdzielnicy montuje się ograniczniki przepięć, często określane jako SPD. W uproszczeniu:- typ 1 przejmuje część prądu piorunowego, zwłaszcza w budynkach z instalacją odgromową lub napowietrznym przyłączem,
- typ 2 ogranicza przepięcia w instalacji elektrycznej budynku,
- typ 3 zapewnia dodatkową ochronę blisko konkretnego urządzenia.
W domu inteligentnym nie można zapomnieć o przewodach sygnałowych. Uszkodzeniu mogą ulec linie Ethernet, antenowe, telefoniczne, fotowoltaiczne i przewody prowadzące do czujników. Zastosowanie odpowiednich zabezpieczeń na zasilaniu i torach sygnałowych daje znacznie lepszy efekt niż sama listwa przeciwprzepięciowa przy komputerze.
Istotne są również połączenia wyrównawcze. Łączą one metalowe instalacje i konstrukcje w budynku, ograniczając różnice potencjałów. To właśnie różnica napięć między pozornie bliskimi elementami może spowodować przeskok iskry, nawet jeśli żaden przewód nie został bezpośrednio trafiony przez piorun.Jak zaplanować ochronę domu krok po kroku
Nie zaczynałbym od kupowania przypadkowego pręta z aukcji. Najpierw trzeba ocenić budynek, jego położenie, wysokość, konstrukcję dachu, rodzaj przyłącza elektrycznego i obecność urządzeń wrażliwych. Norma PN-EN 62305 opiera projekt ochrony na analizie ryzyka, a nie na jednej regule pasującej do każdego domu.
- Sprawdź, czy budynek ma istniejący uziom i w jakim jest stanie.
- Określ, które elementy dachu mogą być chronione przez zwody, a które wymagają osobnego zabezpieczenia.
- Wyznacz trasy przewodów odprowadzających i miejsca złączy kontrolnych.
- Połącz instalację odgromową z uziemieniem oraz główną szyną wyrównawczą zgodnie z projektem.
- Dobierz ograniczniki przepięć do rodzaju zasilania, przyłącza i urządzeń w domu.
- Wykonaj pomiary i zachowaj protokół, schemat instalacji oraz informacje o zastosowanych elementach.
W domu z fotowoltaiką, pompą ciepła albo rozbudowaną automatyką szczególnie ważne jest zachowanie odpowiednich odstępów izolacyjnych. Chodzi o to, aby prąd piorunowy nie przeskoczył z przewodu odgromowego na przewód zasilający lub sygnałowy. Ten detal często decyduje o tym, czy kosztowna elektronika przetrwa burzę.
Przy istniejącym budynku nie zawsze trzeba wykonywać pełną instalację od zera. Czasem można wykorzystać część konstrukcji, metalowe pokrycie albo istniejący uziom, ale tylko po sprawdzeniu ich ciągłości i parametrów. Ocena instalatora jest tu ważniejsza niż wygląd przewodu, ponieważ poprawnie zamocowany element może być elektrycznie nieskuteczny.
Najczęstsze błędy, które osłabiają ochronę
Najczęstszy błąd to traktowanie piorunochronu jako pojedynczego pręta. Pręt bez przewodu odprowadzającego i uziomu nie tworzy kompletnej ochrony. Równie ryzykowne jest podłączanie go do przypadkowej rury, metalowego ogrodzenia albo instalacji wodnej.
Drugi problem to prowadzenie przewodów odgromowych blisko kabli zasilających i urządzeń. Przy wyładowaniu mogą powstać niebezpieczne przepięcia lub przeskoki iskrowe. Właśnie dlatego przewody prowadzi się zaplanowaną trasą, a instalacje wewnętrzne chroni przez odstępy, połączenia wyrównawcze i ograniczniki SPD.
Nie przekonuje mnie też argument, że „w okolicy pioruny nie biją”. Wyładowanie może trafić w budynek, linię energetyczną, drzewo albo grunt w pobliżu. Skutki pośrednie bywają równie kosztowne jak bezpośrednie uderzenie, zwłaszcza gdy w domu pracują routery, centrale alarmowe, sterowniki i urządzenia sieciowe.
Instalację trzeba oglądać po remoncie dachu, wymianie pokrycia, montażu anteny, paneli fotowoltaicznych lub klimatyzatora. Przegląd wykonuje się także po podejrzanym uderzeniu pioruna. W praktyce przyjmuje się kontrolę co najmniej raz na pięć lat, a w trudnych warunkach lub przy rozbudowanej instalacji częściej.
Bezpieczna instalacja zaczyna się od ciągłej drogi do ziemi
Dobrze wykonany piorunochron nie sprawia, że burza staje się obojętna. Tworzy jednak przewidywalną drogę dla ogromnej energii i ogranicza ryzyko, że popłynie ona przez dach, ściany albo domową elektronikę. Największą różnicę robi nie efektowny pręt, lecz ciągłość zwodów, przewodów, uziomu i ochrony wewnętrznej.
Jeżeli budynek nie ma dokumentacji, zacząłbym od oględzin i pomiarów wykonanych przez osobę z odpowiednimi kwalifikacjami. Dopiero na tej podstawie można rozsądnie zdecydować, czy wystarczy naprawa istniejącego układu, rozbudowa uziemienia, montaż ograniczników przepięć czy kompletna modernizacja instalacji odgromowej.
