Remontujesz dom, dokładzasz obwód do garażu albo planujesz instalację pod automatykę budynkową? Właśnie wtedy najłatwiej popełnić błąd, dobierając przewód tylko „na oko” i dopasowując do niego przypadkowy wyłącznik. Polskie normy elektryczne pomagają uporządkować dobór oprzewodowania, ochronę przeciwporażeniową i zabezpieczenia, ale nie sprowadzają się do jednej tabeli z gotowymi wartościami.
Bezpieczna instalacja zaczyna się od właściwego doboru przewodów i zabezpieczeń
- Przekrój przewodu zależy nie tylko od mocy odbiornika, lecz także od długości trasy, sposobu ułożenia, temperatury i liczby obciążonych żył.
- Wyłącznik nadprądowy chroni przewód przed przeciążeniem i zwarciem, dlatego nie dobiera się go wyłącznie do urządzenia.
- RCD 30 mA zapewnia dodatkową ochronę w określonych obwodach, ale nie zastępuje przewodu ochronnego ani prawidłowego uziemienia.
- Przewód PE i neutralny N powinny być prowadzone oddzielnie w obwodach rozdzielczych i odbiorczych.
- Pomiary odbiorcze są potrzebne po wykonaniu nowej instalacji, jej rozbudowie lub istotnej modernizacji.
Co naprawdę regulują polskie zasady wykonywania instalacji
W praktyce trzeba rozróżnić Polskie Normy od przepisów prawa. Sama norma co do zasady ma charakter dobrowolny, jednak przepisy techniczno-budowlane mogą odwoływać się do konkretnych norm, a projektant i wykonawca muszą zapewnić wymagany poziom bezpieczeństwa. Dlatego przy instalacji domowej nie wystarczy powiedzieć, że „norma nie jest obowiązkowa”. Liczy się zgodność z przepisami, projektem, warunkami przyłączenia oraz zasadami wiedzy technicznej.
Najczęściej wykorzystywana jest seria PN-HD 60364, obejmująca instalacje elektryczne niskiego napięcia. Poszczególne części dotyczą między innymi ochrony przed porażeniem, oprzewodowania, zabezpieczeń nadprądowych, uziemień, ochrony przepięciowej i sprawdzania instalacji. W obiekcie mieszkalnym znaczenie mają również warunki techniczne dla budynków.
Ja patrzę na te wymagania jak na system naczyń połączonych. Przewód, zabezpieczenie, uziemienie, rozdzielnica i sposób wykonania trasy muszą do siebie pasować. Zastosowanie dobrego wyłącznika w źle dobranym obwodzie nie naprawi problemu, podobnie jak grubszy przewód nie zastąpi pomiarów i prawidłowego połączenia ochronnego.
Jak dobiera się przewody w domowej instalacji
Podstawowym parametrem jest obciążalność prądowa długotrwała, czyli prąd, który przewód może bezpiecznie przenosić w określonych warunkach. Na wynik wpływa między innymi sposób ułożenia w ścianie, rurze lub korycie, temperatura otoczenia, liczba przewodów znajdujących się obok siebie oraz materiał żyły.
Nie można więc traktować przekroju jako uniwersalnej odpowiedzi na każde pytanie. Ten sam przewód może mieć inną dopuszczalną obciążalność, gdy jest ułożony swobodnie, a inną, gdy biegnie w wiązce z kilkoma obciążonymi obwodami. Znaczenie ma również spadek napięcia, szczególnie przy długich trasach do garażu, pomieszczeń gospodarczych, bramy lub pompy.

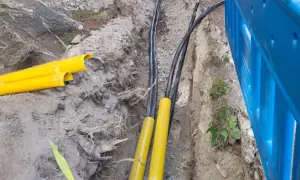

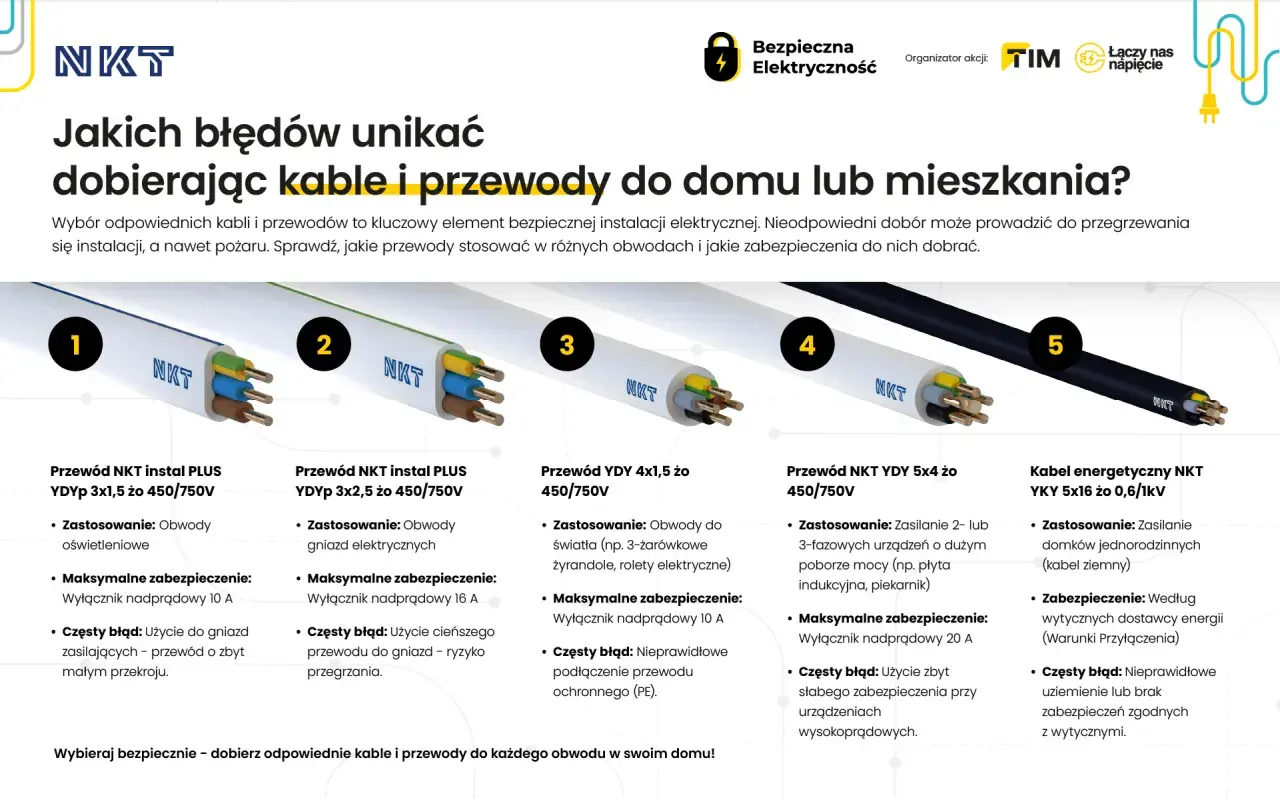

Typowe przekroje i ich zastosowanie
| Przykładowy obwód | Często spotykany przewód | Typowe zabezpieczenie | Co trzeba sprawdzić |
|---|---|---|---|
| Oświetlenie | 3 × 1,5 mm² Cu | B10 A | Długość trasy, liczba opraw i sposób ułożenia |
| Gniazda ogólne | 3 × 2,5 mm² Cu | B16 A | Obciążenie, liczba gniazd i selektywność |
| Pralka lub zmywarka | Najczęściej 3 × 2,5 mm² Cu | Zależnie od projektu | Moc urządzenia, charakterystyka pracy i osobny obwód |
| Piekarnik lub płyta | Dobór projektowy, często większy przekrój | Zależnie od mocy i sposobu zasilania | Przyłącze jednofazowe lub trójfazowe oraz instrukcja urządzenia |
| Garaż, warsztat, ładowarka | Dobór indywidualny | Zależnie od obciążenia | Długość kabla, spadek napięcia, uziemienie i warunki zewnętrzne |
Powyższe zestawienie pokazuje częstą praktykę w budownictwie mieszkaniowym, a nie automatyczne reguły. Przewód 1,5 mm² nie zawsze powinien otrzymać B10, a 2,5 mm² nie zawsze oznacza B16. Ostateczny dobór wymaga sprawdzenia obciążalności przewodu, warunku samoczynnego wyłączenia zasilania i dopuszczalnego spadku napięcia.
Miedź, aluminium i przewody ochronne
W nowych instalacjach domowych najczęściej stosuje się żyły miedziane, ponieważ łatwo je zakończyć w osprzęcie, dobrze znoszą typowe połączenia i są wygodne przy modernizacji. Aluminium spotyka się głównie w starszych instalacjach lub przy większych przekrojach, ale wymaga właściwych zacisków, przygotowania końców i kontroli połączeń.
Przewód ochronny PE ma inną funkcję niż przewód neutralny N. PE odprowadza prąd uszkodzeniowy i pomaga zadziałać zabezpieczeniu, natomiast N służy do zamknięcia obwodu roboczego. W nowej instalacji nie powinno się traktować ich jako zamienników ani łączyć przypadkowo w gniazdach.
Jak działają zabezpieczenia nadprądowe i różnicowoprądowe
Wyłącznik nadprądowy reaguje na przeciążenie i zwarcie. Jego zadaniem jest ochrona przewodu oraz instalacji przed skutkami zbyt dużego prądu, dlatego zwiększenie wartości zabezpieczenia w celu uniknięcia wybijania może być bardzo niebezpieczne. Jeżeli obwód z wyłącznikiem B16 A często się wyłącza, trzeba znaleźć przyczynę, a nie montować B20 A bez ponownych obliczeń.
Litera B, C lub D określa charakterystykę zadziałania wyłącznika przy gwałtownym wzroście prądu. W domu najczęściej spotyka się charakterystykę B, natomiast C może być uzasadniona przy odbiornikach o większym prądzie rozruchowym, na przykład niektórych silnikach. Dobór zależy od instalacji, a nie od tego, która wersja „wydaje się mocniejsza”.
Wyłącznik różnicowoprądowy, czyli RCD, porównuje prąd płynący przewodem fazowym i neutralnym. Gdy część prądu odpływa inną drogą, na przykład przez uszkodzoną izolację lub ciało człowieka, urządzenie może odłączyć obwód. RCD 30 mA zapewnia ochronę dodatkową w obwodach, dla których wymagają jej przepisy i normy, lecz nie zastępuje ochrony podstawowej.
Najważniejsze elementy ochrony
- Wyłączniki nadprądowe chronią przewody przed przeciążeniem i zwarciem.
- RCD ogranicza skutki prądu upływowego, ale musi być prawidłowo dobrany do układu sieci i odbiorników.
- Ogranicznik przepięć chroni instalację i urządzenia przed przepięciami atmosferycznymi oraz łączeniowymi.
- Połączenia wyrównawcze zmniejszają różnice potencjałów między metalowymi elementami budynku i instalacjami.
- Uziemienie daje drogę dla prądu uszkodzeniowego i wspiera działanie ochrony przeciwporażeniowej.
W domach z automatyką, fotowoltaiką, falownikiem, pompą ciepła lub ładowarką samochodową dobór RCD bywa bardziej złożony. Nie każdy typ urządzenia współpracuje z każdym odbiornikiem, a prądy upływu kilku zasilaczy mogą powodować niepożądane zadziałania. W takich instalacjach szczególnie ważny jest podział obwodów i selektywność zabezpieczeń.
Co zmienia automatyka domowa i instalacje niskoprądowe
Inteligentny dom nie zwalnia z zasad dotyczących instalacji elektrycznej. Sterownik, moduł przekaźnikowy czy centrala alarmowa mogą pracować przy napięciu bezpiecznym, ale ich zasilacz jest podłączony do sieci 230 V i wymaga takiej samej staranności jak inne urządzenia.
Przewody magistrali, Ethernetu, czujników i alarmu powinny być prowadzone tak, aby ograniczyć zakłócenia i ułatwić serwis. Najbezpieczniej zachować fizyczne rozdzielenie przewodów zasilających i sygnałowych, stosować odpowiednie trasy oraz zostawić zapas kabla przy rozdzielnicy i punktach sterowania.
Z mojego doświadczenia wynika, że największym problemem w automatyce nie jest sam wybór systemu, tylko brak miejsca na późniejsze zmiany. Rozdzielnica wypełniona do ostatniego modułu, brak opisów i przewody bez zapasu szybko utrudniają rozbudowę o rolety, czujniki energii czy sterowanie ogrzewaniem.
Obwody, które lepiej wydzielić
- oświetlenie podstawowe i awaryjne,
- gniazda ogólne,
- urządzenia o dużej mocy, takie jak piekarnik, płyta, bojler lub pompa ciepła,
- system alarmowy i jego zasilanie rezerwowe,
- serwer, router i urządzenia automatyki,
- instalacje zewnętrzne, brama, garaż i oświetlenie ogrodu.
Wydzielanie obwodów nie oznacza, że każdy odbiornik musi mieć osobny wyłącznik. Chodzi o rozsądne ograniczenie skutków awarii. Jeżeli jeden RCD odcina jednocześnie lodówkę, alarm, router i oświetlenie, pojedynczy problem może pozbawić dom kilku ważnych funkcji.
Jak sprawdzić instalację przed oddaniem jej do użytkowania
Po zakończeniu prac wykonuje się sprawdzenie odbiorcze. Obejmuje ono oględziny, próby i pomiary, które mają potwierdzić między innymi ciągłość przewodów ochronnych, rezystancję izolacji, skuteczność ochrony przeciwporażeniowej, działanie RCD oraz prawidłowość połączeń.
Dokumentacja pomiarowa nie jest ozdobnym dodatkiem do odbioru. Pokazuje, czy instalacja rzeczywiście spełnia założenia, i może być potrzebna przy odbiorze budynku, sprzedaży nieruchomości, likwidacji szkody albo późniejszej modernizacji.
Przeczytaj również: Ochrona odgromowa domu - jak dobrać przewody i SPD?
Błędy, które spotykam najczęściej
- zwiększanie zabezpieczenia, gdy przewód jest przeciążony,
- łączenie przewodu ochronnego i neutralnego za wyłącznikiem różnicowoprądowym,
- prowadzenie zbyt wielu obciążonych obwodów w jednej rurze bez uwzględnienia współczynników korekcyjnych,
- brak osobnego obwodu dla urządzenia o dużej mocy,
- montowanie RCD bez sprawdzenia układu sieci i prądów upływu,
- brak opisów w rozdzielnicy i dokumentacji tras przewodów,
- wykonywanie zmian bez ponownych pomiarów.
Najbardziej zdradliwy jest błąd, którego nie widać podczas codziennego używania. Instalacja może działać przez lata, a problem ujawni się dopiero przy zwarciu, zalaniu, uszkodzeniu urządzenia albo rozbudowie systemu. Dlatego pomiar po modernizacji traktuję jako konieczny etap pracy, nie formalność.
Jak podejść do projektu instalacji w domu
Przed zakupem przewodów i aparatury warto przygotować listę odbiorników, ich moce, przewidywany sposób pracy oraz długości tras. Dla każdego obwodu trzeba określić przewód, zabezpieczenie, sposób prowadzenia i ewentualny wymóg ochrony różnicowoprądowej.
- Ustal układ sieci i warunki przyłączenia.
- Podziel instalację na logiczne obwody.
- Dobierz przekroje z uwzględnieniem obciążalności i spadku napięcia.
- Dobierz wyłączniki nadprądowe oraz RCD do przewodów i odbiorników.
- Zaplanować uziemienie, połączenia wyrównawcze i ochronę przepięciową.
- Wykonaj oznaczenia, schemat rozdzielnicy i dokumentację tras.
- Zleć pomiary osobie posiadającej odpowiednie kwalifikacje.
Przy prostym obwodzie gniazdowym można spotkać podobne rozwiązania w wielu domach, ale nie oznacza to, że można kopiować je bez sprawdzenia. Inaczej projektuje się instalację w mieszkaniu, inaczej długi przewód do budynku gospodarczego, a jeszcze inaczej obwód z falownikiem lub ładowarką samochodową.
Dobrym kompromisem jest zostawienie rezerwy w rozdzielnicy i peszlach. Kilka wolnych modułów oraz dodatkowy przewód w strategicznych miejscach kosztują niewiele na etapie budowy, a późniejsza rozbudowa automatyki nie wymaga wtedy kucia ścian.
Co sprawdzić przed zamknięciem ścian i rozdzielnicy
Najbezpieczniejsza instalacja to taka, której nie trzeba zgadywać po kilku latach. Przed tynkowaniem warto sfotografować trasy przewodów, opisać obwody i zachować schemat rozdzielnicy. Przy odbiorze trzeba dopilnować, aby protokół obejmował rzeczywiste pomiary, a nie tylko ogólne potwierdzenie wykonania prac.
Jeżeli planujesz automatykę, zaprojektuj od razu miejsce na zasilacze, moduły, ochronę przepięciową i komunikację. Dobrze dobrany przewód oraz właściwe zabezpieczenie dają bezpieczeństwo, ale dopiero razem z uziemieniem, poprawnym montażem i pomiarami tworzą instalację, której można rozsądnie zaufać.
