Dobry wynik to nie tylko wysoka liczba na mierniku
- 500 V DC stosuje się zwykle dla obwodów instalacji do 500 V.
- Minimalna wartość dla typowych obwodów niskiego napięcia wynosi 1 MΩ.
- Dla obwodów SELV i PELV do 50 V przyjmuje się minimum 0,5 MΩ.
- Przed pomiarem trzeba odłączyć odbiorniki, elektronikę i ograniczniki przepięć, jeśli mogą wpłynąć na wynik lub ulec uszkodzeniu.
- Pomiar wykonuje się między przewodami czynnymi oraz między nimi a PE, czyli przewodem ochronnym.
Co właściwie sprawdza ten pomiar
Rezystancja izolacji opisuje, jak skutecznie powłoka przewodu oddziela żyłę od innych przewodów i od ziemi. Im wyższy wynik, tym mniejszy prąd upływu. W praktyce miernik podaje na badany obwód napięcie stałe, a potem sprawdza, czy przez izolację przepływa prąd o niepokojącej wartości.Nie jest to zwykły pomiar multimetrem. Typowy multimetr wykorzystuje napięcie kilku woltów i może pokazać nieskończoną rezystancję nawet wtedy, gdy izolacja pod napięciem roboczym zachowuje się niepewnie. Miernik izolacji pracuje zwykle przy napięciu 250, 500 albo 1000 V DC, dzięki czemu ujawnia problemy niewidoczne podczas podstawowej kontroli.
W instalacji domowej badanie dotyczy najczęściej przewodów obwodów oświetleniowych, gniazd, zasilania bramy, kotłowni, garażu oraz rozdzielnicy. W systemach automatyki dochodzą przewody zasilające centrale alarmowe, zasilacze, siłowniki i sterowniki. Trzeba jednak rozdzielić badane przewody od delikatnej elektroniki, bo napięcie probiercze może ją trwale uszkodzić.

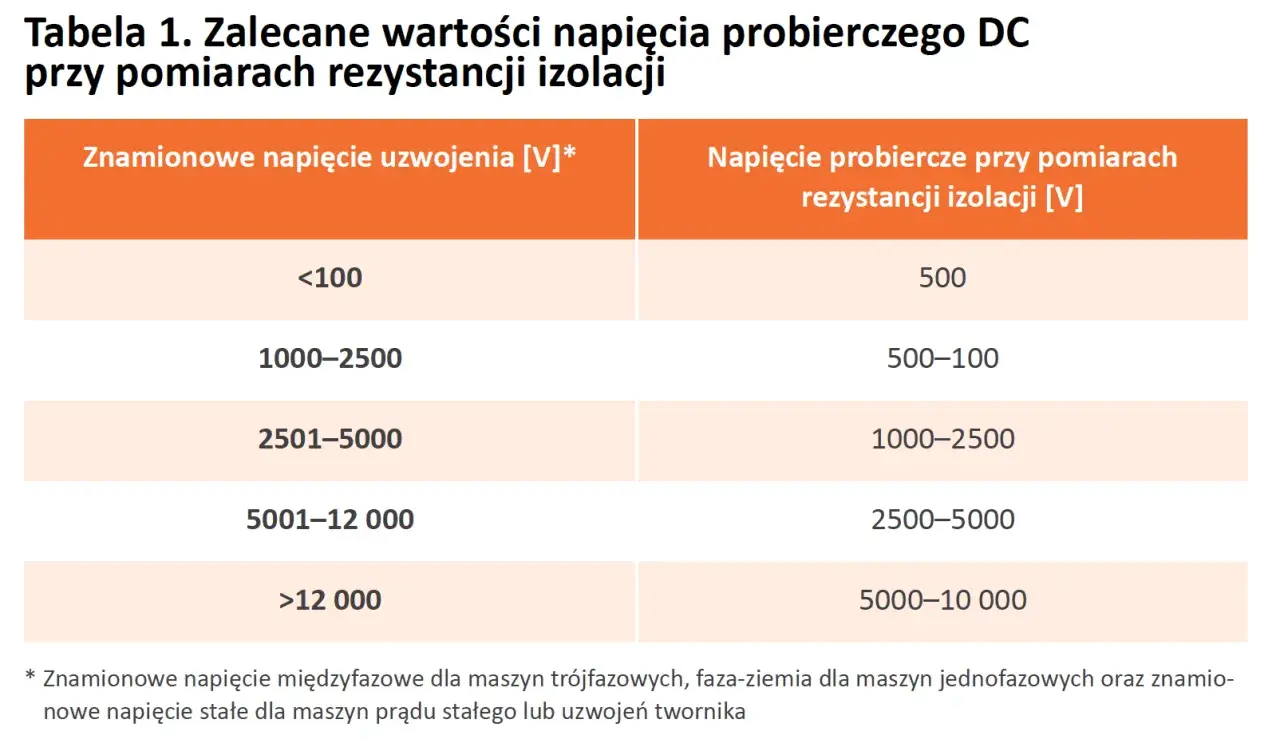

Jakie wartości są uznawane za prawidłowe
Dla instalacji niskiego napięcia najczęściej punktem odniesienia jest norma PN-HD 60364-6. Sama liczba graniczna nie wystarczy, ponieważ napięcie pomiarowe dobiera się do napięcia znamionowego badanego obwodu.
| Napięcie znamionowe obwodu | Napięcie probiercze DC | Minimalna wartość |
|---|---|---|
| SELV lub PELV do 50 V | 250 V | 0,5 MΩ |
| Do 500 V włącznie | 500 V | 1 MΩ |
| Powyżej 500 V | 1000 V | 1 MΩ |
Wartości z tabeli są dolną granicą oceny, a nie celem, do którego należy dążyć. Nowy, suchy i prawidłowo ułożony przewód często daje wynik liczony w setkach megaomów albo nawet w gigaomach. Jeżeli instalacja 230 V pokazuje 1,2 MΩ, formalnie może przekraczać minimum, ale taki rezultat zasługuje na dodatkową analizę, szczególnie gdy wcześniej wynik był znacznie wyższy.
Nie porównuję bezpośrednio wyników z różnych warunków. Wilgoć, temperatura, zabrudzenie i długość przewodu mają wpływ na wskazanie. Najbardziej użyteczne jest zestawienie bieżącego pomiaru z wcześniejszymi protokołami. Wyraźny spadek wartości bywa ważniejszym sygnałem niż pojedynczy wynik, który ledwo przekracza minimum.

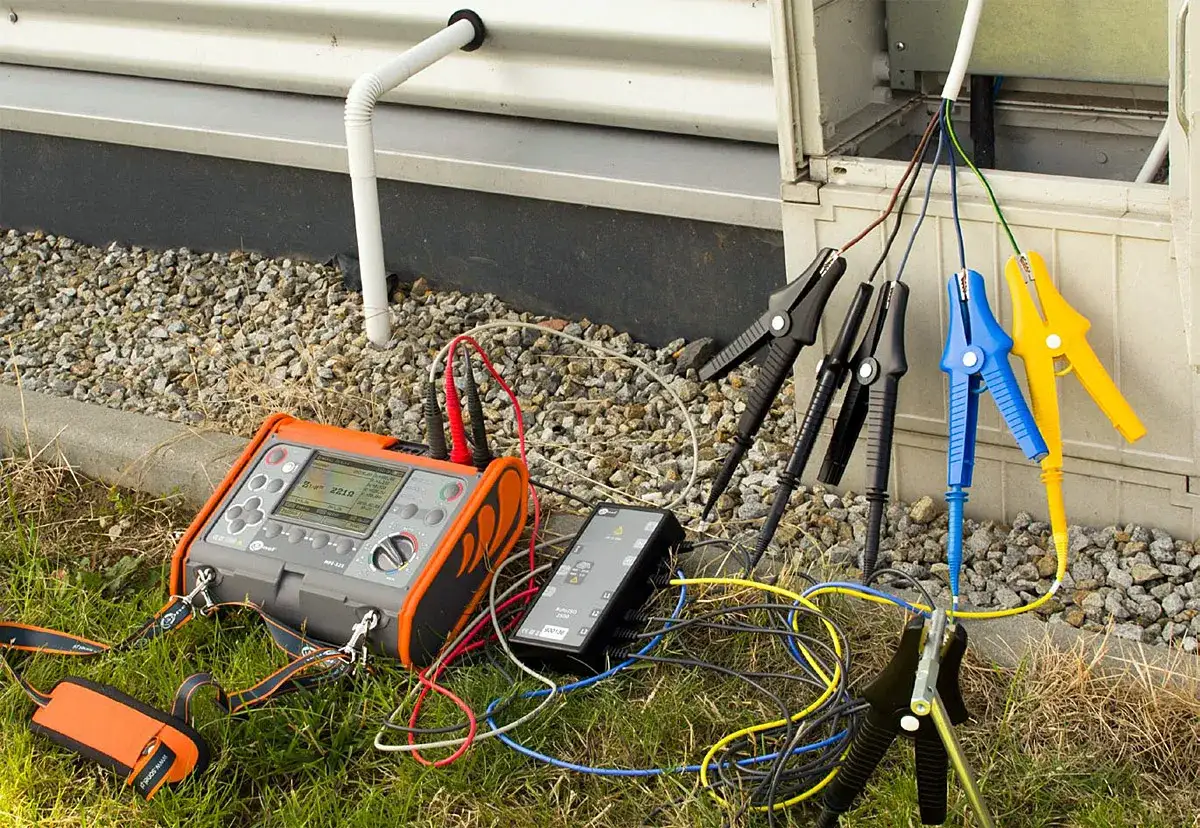

Jak prawidłowo wykonać badanie przewodów
Pomiar wymaga przygotowania, a nie tylko przyłożenia dwóch sond. Najpierw obwód trzeba wyłączyć, zabezpieczyć przed przypadkowym załączeniem i sprawdzić odpowiednim wskaźnikiem napięcia. Dopiero po potwierdzeniu braku napięcia można odłączać przewody i podłączać miernik.
- Odłącz zasilanie i zabezpiecz miejsce pracy przed ponownym załączeniem.
- Odłącz odbiorniki, sterowniki, zasilacze impulsowe, lampy LED i inne urządzenia elektroniczne.
- Sprawdź wizualnie przewody, puszki, zaciski oraz miejsca narażone na wilgoć i uszkodzenia mechaniczne.
- Wykonaj pomiary między przewodami czynnymi oraz między przewodami czynnymi a PE.
- Zapisz napięcie probiercze, wynik, długość obwodu i warunki pomiaru.
W typowym obwodzie jednofazowym sprawdza się relacje L-N, L-PE oraz N-PE. W obwodzie trójfazowym dochodzą pomiary między poszczególnymi fazami, na przykład L1-L2, L1-L3 i L2-L3, oraz pomiary każdej fazy względem PE. Jeżeli wynik całego obwodu jest zły, dzielę go na mniejsze odcinki, aż znajdę fragment odpowiedzialny za problem.
Po zakończeniu testu przewód może pozostać naładowany. Dobry miernik rozładowuje obwód automatycznie, ale przed dotknięciem żył i zacisków trzeba odczekać na sygnał zakończenia oraz sprawdzić, czy napięcie rzeczywiście spadło do bezpiecznej wartości. To drobiazg, który ma duże znaczenie przy długich przewodach.
Co najczęściej obniża wynik
Niski wynik nie zawsze oznacza przebicie przewodu w ścianie. Często problem znajduje się w osprzęcie, wilgotnej puszce albo urządzeniu pozostawionym w obwodzie. Dlatego nie zaczynam od kucia tynku, tylko od metodycznego odłączania kolejnych elementów.
Wilgoć i zabrudzenia
W garażu, piwnicy, łazience i na zewnątrz obniżenie wyniku często powoduje woda lub kondensacja. Zabrudzone zaciski mogą tworzyć ścieżkę przewodzenia, nawet jeśli sam kabel jest nieuszkodzony. Po wysuszeniu i oczyszczeniu wynik może się poprawić, ale nie należy traktować tego jako trwałej naprawy bez znalezienia źródła wilgoci.
Uszkodzenie mechaniczne
Przewód może zostać przygnieciony w puszce, przewiercony podczas montażu mebli albo nacięty przy zdejmowaniu izolacji. Takie usterki często dają wynik niestabilny, zmieniający się przy poruszaniu przewodem. Szczególnie podejrzane są miejsca przejścia przez metalowe profile, przepusty i krawędzie obudów.
Podłączona elektronika
Zasilacze LED, dimmery, przekaźniki elektroniczne, centrale alarmowe i moduły automatyki mogą zaniżać wskazanie albo zostać uszkodzone napięciem testowym. W systemie inteligentnego domu trzeba odłączyć również urządzenia komunikacyjne, jeśli producent nie dopuszcza badania pod napięciem probierczym.
Przeczytaj również: RCBO - co to jest i jak dobrać je do instalacji?
Ograniczniki przepięć
Ogranicznik przepięć, czyli SPD, może przewodzić podczas pomiaru i wpłynąć na wynik. Jeśli nie da się go odłączyć, dla danego obwodu stosuje się zwykle 250 V DC, a wymagany próg wynosi co najmniej 1 MΩ, o ile pozwalają na to warunki badania i dokumentacja urządzenia.
Przewody w automatyce domowej wymagają innego podejścia
Najwięcej pomyłek widzę przy mieszaniu obwodów 230 V z obwodami niskonapięciowymi. Przewody alarmowe, magistrale sterujące, czujniki i linie komunikacyjne nie są po prostu „mniejszą wersją” instalacji gniazdowej. Ich testowanie trzeba podporządkować dokumentacji producenta, ponieważ nawet krótki impuls o napięciu 250 V może zniszczyć podłączony moduł.
Przed badaniem odłączam centrale, ekspandery, czujki, moduły wejść i wyjść, sterowniki rolet oraz zasilacze. W przypadku przewodów komunikacyjnych sprawdzam przede wszystkim ciągłość żył, zwarcia między parami i izolację względem ekranu lub przewodu ochronnego, ale używam napięcia dopuszczonego przez producenta. Nie każdy kabel niskonapięciowy wolno testować miernikiem 500 V.
Warto też rozróżnić przewód ochronny PE od ekranu kabla. Ekran może być uziemiony tylko z jednej strony albo połączony zgodnie z konkretnym projektem EMC. Automatyczne zwieranie wszystkich ekranów i przewodów do PE przed pomiarem może dać fałszywy wynik oraz późniejsze problemy z komunikacją.
Jeżeli instalacja zasila urządzenia alarmowe lub sterowanie ogrzewaniem, przed pomiarem dobrze oznaczyć każdy przewód i zrobić zdjęcie zacisków. Ta prosta czynność oszczędza czas przy ponownym podłączaniu i zmniejsza ryzyko pomylenia polaryzacji w obwodach 12 V lub 24 V.
Czego nie zastępuje ten test
Dobry wynik nie potwierdza automatycznie, że cała instalacja jest bezpieczna. Pomiar dotyczy stanu izolacji w chwili badania, ale nie mówi na przykład, czy przewód ochronny ma ciągłość, czy wyłącznik różnicowoprądowy działa prawidłowo albo czy zabezpieczenie nadprądowe dobrano do przekroju przewodu.
Pełne sprawdzenie obejmuje również oględziny, ciągłość przewodów ochronnych, impedancję pętli zwarcia, działanie RCD oraz poprawność połączeń. Pomiar izolacji jest jednym elementem całej weryfikacji, a nie zamiennikiem wszystkich badań odbiorczych i okresowych.Nie należy też interpretować każdej wartości poniżej oczekiwań jako natychmiastowego przebicia. Długi przewód, kilka filtrów przeciwzakłóceniowych i wilgotne środowisko mogą zmienić wynik. Jeżeli jednak wskazanie jest bardzo niskie, niestabilne albo wyraźnie spada po kolejnych testach, obwód trzeba wyłączyć z użytkowania do czasu ustalenia przyczyny.
Jak przełożyć wynik na konkretną decyzję
| Wynik pomiaru | Praktyczna interpretacja |
|---|---|
| Poniżej wartości minimalnej | Nie uznawać obwodu za sprawny. Odłączyć odbiorniki i szukać uszkodzenia. |
| Niewiele powyżej minimum | Wykonać dodatkową diagnostykę i porównać z wcześniejszymi wynikami. |
| Kilkanaście do kilkuset MΩ | Zwykle dobry wynik dla sprawnego obwodu, zależnie od długości i konstrukcji instalacji. |
| Wynik zmienny | Sprawdzić wilgoć, ruch przewodu, zaciski i urządzenia podłączone do obwodu. |
Samodzielny pomiar ma sens przede wszystkim jako kontrola przewodów odłączonych od instalacji i urządzeń. Badania instalacji 230 V powinien wykonywać elektryk z odpowiednimi kwalifikacjami, właściwym miernikiem i umiejętnością oceny całego układu. Nie warto oszczędzać na bezpieczeństwie przez użycie przypadkowego miernika ani przez pominięcie odłączenia elektroniki.
Najlepszy protokół zaczyna się przed włączeniem miernika
Dobrze wykonane badanie to nie tylko odczyt w megaomach, lecz także informacja, co dokładnie zmierzono, przy jakim napięciu i w jakich warunkach. Taki zapis pozwala porównać stan instalacji po kilku latach, szybciej znaleźć pogarszający się obwód i odróżnić realną awarię od wpływu podłączonego urządzenia.
W domu z automatyką szczególnie ważne jest rozdzielenie obwodów zasilających od sterowania oraz zachowanie dokumentacji po każdej modernizacji. Dzięki temu pomiar izolacji nie jest formalnością, lecz praktycznym narzędziem do wykrywania problemów, zanim pojawi się awaria, losowe zadziałanie zabezpieczeń albo ryzyko dla użytkowników.
