Gdy jedno gniazdo wyłącza zasilanie całego piętra, problemem często nie jest sam sprzęt, lecz sposób zabezpieczenia obwodów. RCBO łączy ochronę różnicowoprądową i nadprądową w jednym aparacie, dlatego pozwala ograniczyć skutki awarii do konkretnego obwodu. Wyjaśniam, jak działa, czym różni się od zwykłej różnicówki, jak dobrać go do przewodów oraz jakie błędy najczęściej pojawiają się w rozdzielnicach.
RCBO chroni pojedynczy obwód przed upływem, przeciążeniem i zwarciem
- Dwie funkcje w jednym urządzeniu oznaczają połączenie RCD i wyłącznika nadprądowego.
- Prąd różnicowy 30 mA jest typową wartością ochrony dodatkowej osób w obwodach domowych.
- Osobny RCBO dla obwodu ogranicza zakres wyłączenia podczas awarii.
- Parametry przewodu, obciążenia i zwarcia trzeba uwzględnić przed wyborem aparatu.
- Przycisk TEST służy do sprawdzenia mechanizmu różnicowoprądowego, ale nie zastępuje pomiarów instalacji.
RCBO łączy dwie ochrony w jednym aparacie
RCBO to skrót od angielskiego określenia Residual Current Breaker with Overcurrent protection, czyli wyłącznik różnicowoprądowy z zabezpieczeniem nadprądowym. W polskich opisach spotkasz także nazwę „wyłącznik różnicowonadprądowy” albo „różnicówka z członem nadprądowym”.
W jednej obudowie znajdują się dwa niezależne mechanizmy. Pierwszy reaguje na prąd upływowy, czyli sytuację, w której część prądu płynie inną drogą niż przewidziany obwód. Drugi odłącza zasilanie przy przeciążeniu lub zwarciu, podobnie jak klasyczny wyłącznik nadprądowy.
Najprościej można to ująć tak: jeżeli uszkodzona izolacja spowoduje przepływ prądu do obudowy urządzenia, zadziała człon różnicowoprądowy. Jeżeli do jednego obwodu podłączymy zbyt wiele odbiorników albo przewody zostaną zwarte, zadziała człon nadprądowy. Oba zagrożenia są obsługiwane przez jeden aparat.
RCBO nie chroni jednak przed wszystkim. Nie zastępuje ochronnika przepięciowego, kontroli napięcia ani prawidłowego przewodu ochronnego PE. Nie gwarantuje też bezpieczeństwa przy każdym dotyku, zwłaszcza gdy człowiek jednocześnie dotknie przewodu fazowego i neutralnego, a prąd nie popłynie poza monitorowany obwód.
Jak działa zabezpieczenie różnicowoprądowe i nadprądowe
W części różnicowoprądowej aparat porównuje prąd płynący przewodem fazowym z prądem wracającym przewodem neutralnym. W sprawnym obwodzie wartości te są praktycznie równe. Gdy pojawi się różnica większa niż ustalony próg, RCBO rozłącza obwód.
Prąd upływowy
Przykładem może być pralka z uszkodzoną izolacją grzałki. Część prądu może wtedy popłynąć przez obudowę, przewód ochronny lub ciało człowieka do ziemi. RCBO wykrywa tę nierównowagę i odłącza zasilanie, zwykle przy czułości 30 mA.
Przeciążenie
Przeciążenie występuje wtedy, gdy obwód przez dłuższy czas przewodzi większy prąd, niż mogą bezpiecznie przenieść przewody i aparat. Kilka mocnych urządzeń podłączonych do jednego obwodu może doprowadzić do zadziałania zabezpieczenia, nawet jeśli nie ma żadnej awarii izolacji.
Zwarcie
Zwarcie powoduje gwałtowny wzrost prądu, na przykład po bezpośrednim połączeniu przewodu fazowego z neutralnym. Człon zwarciowy reaguje bardzo szybko i ogranicza ryzyko uszkodzenia przewodów oraz powstania pożaru. W tym przypadku znaczenie ma także zdolność wyłączania, często oznaczana wartością 6 kA lub 10 kA.
W praktyce jedno zadziałanie nie zawsze oznacza uszkodzony aparat. Przyczyną może być wadliwy odbiornik, wilgoć, filtr przeciwzakłóceniowy w urządzeniu elektronicznym albo suma niewielkich prądów upływu z kilku sprzętów. Dlatego przed wymianą RCBO warto ustalić, który obwód i które urządzenie wywołuje problem.
RCBO a zwykła różnicówka i wyłącznik nadprądowy
Najczęściej porównuje się RCBO z zestawem złożonym z RCD i wyłączników nadprądowych. Oba rozwiązania mogą być poprawne, ale różnią się sposobem podziału obwodów i zachowaniem podczas awarii.
| Rozwiązanie | Chroni przed prądem upływowym | Chroni przed przeciążeniem i zwarciem | Co dzieje się przy awarii |
|---|---|---|---|
| RCCB lub RCD | Tak | Nie | Wymaga osobnego zabezpieczenia nadprądowego |
| Wyłącznik nadprądowy MCB | Nie | Tak | Reaguje na przeciążenie lub zwarcie |
| RCBO | Tak | Tak | Może wyłączyć tylko przypisany obwód |
Przy jednej wspólnej różnicówce awaria obwodu gniazd może pozbawić zasilania także oświetlenie, automatykę bramy czy router. Gdy każdy ważny obwód ma własny RCBO, usterka zwykle pozostaje lokalna. To szczególnie przydatne w domu z automatyką, gdzie wyłączenie jednego zabezpieczenia nie powinno zatrzymywać całego systemu.
Minusem jest wyższy koszt aparatury i większa liczba modułów w rozdzielnicy. Z drugiej strony łatwiej wskazać obwód odpowiedzialny za problem, a późniejsza rozbudowa instalacji bywa prostsza. Moim zdaniem w nowych domach RCBO dla kluczowych obwodów często daje bardziej przejrzysty układ niż jedna wspólna różnicówka dla całego mieszkania.
Jak dobrać RCBO do przewodów i obciążenia
Nie zaczynałbym od wyboru najtańszego aparatu o największym prądzie znamionowym. RCBO dobiera się do całego obwodu, czyli przewodów, sposobu ułożenia, długości linii, spodziewanego obciążenia oraz warunków zwarciowych.
Prąd znamionowy
Popularny RCBO o wartości 16 A może być stosowany w wielu obwodach gniazdowych, ale sama liczba nie decyduje o poprawności. Zabezpieczenie musi chronić przewód, dlatego nie wolno zwiększać wartości z 16 A do 20 A tylko dlatego, że aparat często się wyłącza.
Jeżeli obwód wykonano przewodem o przekroju 1,5 mm², jego dopuszczalne obciążenie zależy między innymi od sposobu ułożenia, temperatury i liczby przewodów obok siebie. Ostateczny dobór powinien wykonać elektryk na podstawie obliczeń, a nie samego przekroju odczytanego z opisu kabla.
Charakterystyka wyzwalania
Charakterystyka B jest często stosowana w typowych obwodach domowych. Charakterystyka C lepiej znosi krótkotrwałe prądy rozruchowe, na przykład przy niektórych silnikach, pompach i urządzeniach warsztatowych. Nie oznacza to jednak, że C jest automatycznie lepsza.
Zbyt „twarda” charakterystyka może pogorszyć warunki samoczynnego wyłączenia zasilania. Dlatego wybór między B i C powinien wynikać z obliczeń oraz charakteru odbiornika, a nie z przekonania, że urządzenie o wyższym oznaczeniu będzie bardziej trwałe.
Typ różnicówki
Typ AC reaguje na sinusoidalny prąd różnicowy przemienny. W nowych instalacjach z elektroniką, zasilaczami impulsowymi, płytami indukcyjnymi czy automatyką częściej rozważa się typ A, który wykrywa także określone składowe pulsującego prądu stałego.
Typ F lub B może być wymagany przez konkretne urządzenie, na przykład falownik, ładowarkę samochodu elektrycznego albo rozbudowany napęd. Nie dobiera się go jednak na zapas. Trzeba sprawdzić instrukcję odbiornika i wymagania producenta, bo zastosowanie niewłaściwego typu może ograniczyć skuteczność ochrony.
Czułość i liczba biegunów
W domowych obwodach ochrony dodatkowej często stosuje się 30 mA. Wartość 100 mA lub 300 mA może pełnić inną funkcję, na przykład ochronę przeciwpożarową lub selektywną, ale nie jest zamiennikiem wysokoczułego zabezpieczenia przeznaczonego do ochrony ludzi.
W obwodzie jednofazowym spotkasz oznaczenia 1P+N lub 2P. W praktyce trzeba sprawdzić, czy dany model przełącza i zabezpiecza przewód neutralny zgodnie z dokumentacją. W instalacji trójfazowej stosuje się aparaty odpowiednie dla układu 3P+N albo rozwiązania przypisane do poszczególnych faz.

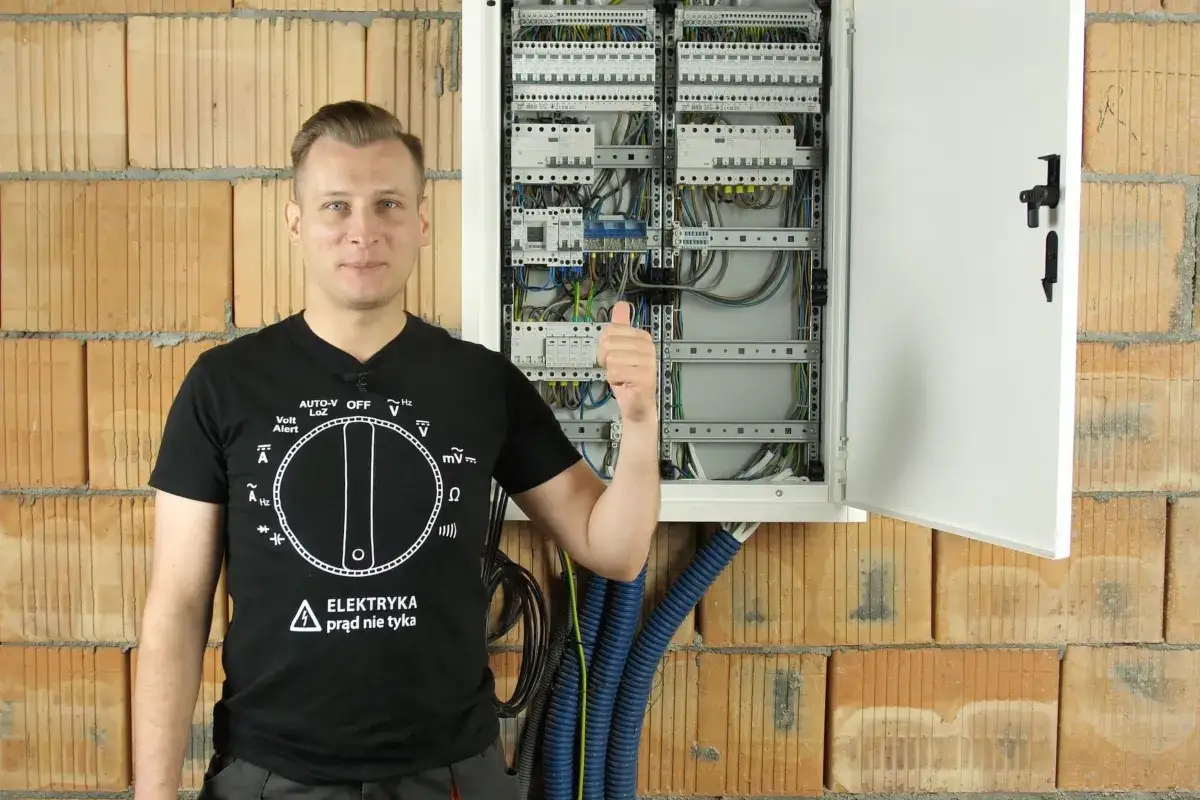

Montaż RCBO w rozdzielnicy i typowe błędy
Najważniejsza zasada brzmi prosto: przewód neutralny danego obwodu musi wracać przez ten sam RCBO, przez który przechodzi przewód fazowy. Nie wolno łączyć neutralnego za jednym aparatem z neutralnym za innym, ponieważ urządzenia mogą wtedy wyzwalać bez wyraźnej przyczyny.
Przewód ochronny PE nie przechodzi przez tor pomiarowy RCBO. Powinien być prowadzony na odpowiednią listwę ochronną. W układach z rozdzielonymi przewodami PE i N szczególnie ważne jest zachowanie porządku w rozdzielnicy, ponieważ przypadkowe połączenie tych przewodów za wyłącznikiem różnicowoprądowym może powodować nieustanne zadziałania.
Do częstych błędów należą także zbyt luźno dokręcone zaciski, pominięcie przewodu neutralnego, mieszanie aparatów różnych systemów szynowych oraz montaż urządzenia bez sprawdzenia kierunku zasilania. Nie każdy model można zasilać dowolnie od góry lub od dołu, dlatego liczy się schemat na obudowie i instrukcja konkretnego producenta.
W rozdzielnicy z automatyką domową można dodać styki pomocnicze, moduł sygnalizacyjny albo monitoring stanu aparatu. Takie dodatki nie poprawiają samej czułości zabezpieczenia, ale pozwalają centrali poinformować o wyłączeniu obwodu, na przykład zamrażarki, pompy lub bramy garażowej.
Prace przy rozdzielnicy powinien wykonywać elektryk z odpowiednimi kwalifikacjami. Samodzielne przełożenie przewodów pod napięciem jest niebezpieczne, a poprawny montaż wymaga później pomiarów ochronnych, między innymi sprawdzenia ciągłości przewodów, impedancji pętli zwarcia i działania RCD.
Kiedy RCBO jest szczególnie dobrym wyborem
Największą zaletę tego rozwiązania widać wtedy, gdy zależy mi na selektywności działania. Osobny RCBO warto rozważyć dla łazienki, kuchni, garażu, obwodu zewnętrznego, kotłowni, serwerowni domowej, pompy ciepła oraz urządzeń, których wyłączenie nie powinno wpływać na resztę instalacji.
Przykładowo awaria przewodu w ogrodzie może wyłączyć tylko obwód zewnętrzny, a nie zasilanie centrali alarmowej. Podobnie uszkodzona grzałka w pralce nie musi pozbawić prądu routera, oświetlenia i systemu automatyki. Podział obwodów daje więcej niż sama liczba zabezpieczeń, bo ułatwia także późniejszą diagnostykę.
RCBO nie rozwiąże jednak problemu źle zaprojektowanej instalacji. Jeśli kilka urządzeń ma wspólny neutralny, przewody są przeciążone albo impedancja zwarcia jest zbyt wysoka, wymiana aparatu na „mocniejszy” może zwiększyć ryzyko zamiast poprawić bezpieczeństwo.
Po uruchomieniu instalacji należy nacisnąć przycisk TEST zgodnie z instrukcją urządzenia. Jeżeli RCBO nie zadziała, trzeba wyłączyć zasilanie danego obwodu i wezwać elektryka. Sam test sprawdza mechanizm różnicowoprądowy, ale nie potwierdza prawidłowego stanu całej instalacji.
Najważniejsza decyzja zapada przed zakupem aparatu
Odpowiadając krótko na pytanie, co to jest RCBO, można powiedzieć, że to połączenie różnicówki i wyłącznika nadprądowego przeznaczone do ochrony konkretnego obwodu. Jego przewaga polega na tym, że reaguje zarówno na prądy upływowe, jak i przeciążenia oraz zwarcia.
Najlepszy efekt daje nie przypadkowy zakup aparatu, lecz prawidłowy podział instalacji, dobór typu A, AC, F lub B, właściwa czułość, charakterystyka B albo C i zgodność z przewodami. W domu wyposażonym w automatykę szczególnie doceniam lokalne wyłączanie obwodów, bo pojedyncza usterka nie wyłącza całej infrastruktury.
Jeżeli nie masz pewności, jaki RCBO zastosować, przygotuj dla elektryka listę odbiorników, przekroje przewodów i schemat rozdzielnicy. To kilka prostych informacji, które często robią większą różnicę niż sama marka aparatu.
