Brązowiejący przewód, zielony nalot na rurce albo ciemny zacisk w centrali alarmowej mogą wyglądać niepokojąco. Najkrótsza odpowiedź na pytanie, czy miedź rdzewieje, brzmi: nie rdzewieje tak jak stal, ale może korodować i utleniać się. Wyjaśniam, co oznaczają poszczególne naloty, kiedy zjawisko jest naturalne, a kiedy zagraża przewodom, połączeniom i zabezpieczeniom instalacji.
Miedź jest odporna, ale nie całkowicie niezniszczalna
- Miedź nie tworzy rdzy typowej dla żelaza, lecz pokrywa się tlenkami, siarczkami i patyną.
- Zielona patyna często spowalnia dalszą korozję powierzchni.
- Wilgoć, sól, chemikalia i kontakt z aluminium mogą przyspieszyć niszczenie połączeń.
- W przewodach alarmowych korozja zwiększa rezystancję styku i może powodować przerwy, sabotaż albo fałszywe alarmy.
- Najskuteczniejsza ochrona to szczelna obudowa, właściwy zacisk i brak przypadkowego łączenia różnych metali.
Miedź nie rdzewieje jak stal, ale koroduje
Rdza jest produktem korozji żelaza i stali. Miedź reaguje z tlenem, wilgocią, dwutlenkiem węgla oraz zanieczyszczeniami powietrza, tworząc między innymi tlenki, węglany, siarczki i chlorki. Dlatego na jej powierzchni może pojawić się brązowe, czarne, niebieskie albo zielone przebarwienie.
To nadal korozja, tylko przebiegająca inaczej niż w przypadku stalowego elementu. Najczęściej nie powstaje krucha, pomarańczowa warstwa, która szybko odpada i odsłania kolejne partie metalu. W wielu warunkach produkty korozji miedzi tworzą względnie zwartą warstwę ochronną, czyli patynę.
Patyna nie oznacza jednak, że element można bez kontroli zostawić na lata. Na dużej powierzchni dekoracyjnej zwykle nie stanowi problemu, ale na małym styku elektrycznym nawet cienka warstwa tlenków może pogorszyć przewodzenie. W instalacjach niskonapięciowych, takich jak system alarmowy, automatyka bramy czy czujniki, mały problem ze stykiem potrafi dać bardzo irytujące, nieregularne objawy.
Jak wygląda korozja miedzi i kiedy jest naturalna

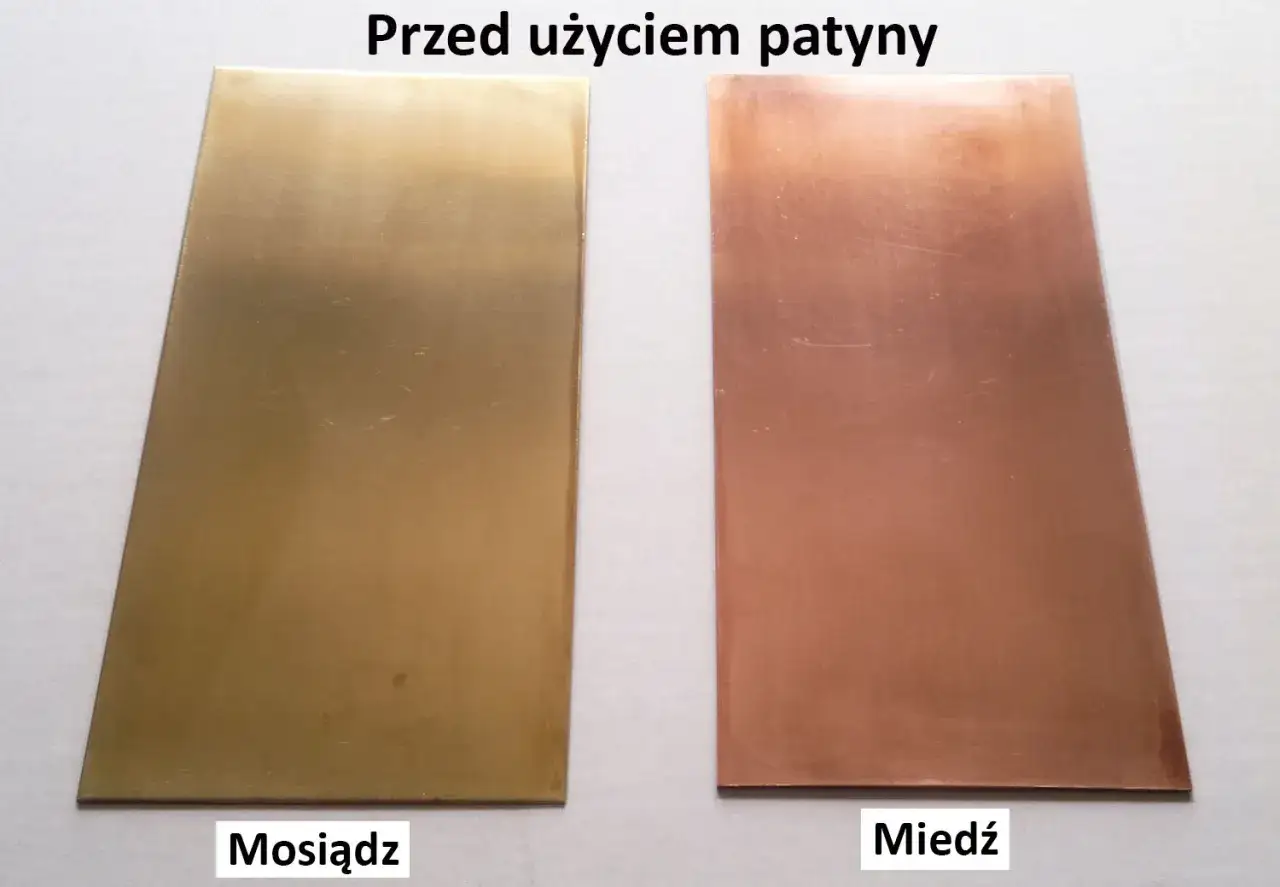

Świeżo odsłonięta miedź ma ciepły, metaliczny kolor. Z czasem może ściemnieć, zmatowieć albo pokryć się zielonkawym nalotem. Samo przebarwienie nie oznacza jeszcze awarii, szczególnie gdy znajduje się na stabilnej, nieobciążonej mechanicznie powierzchni.
| Wygląd powierzchni | Co może oznaczać | Kiedy reagować |
|---|---|---|
| Brązowe lub ciemne ściemnienie | Naturalne utlenianie miedzi | Sprawdzić, jeśli dotyczy zacisku lub styku |
| Cienka zielona patyna | Produkty korozji atmosferycznej | Zwykle niegroźna na zewnątrz, ale nie na połączeniu elektrycznym |
| Jasnozielony, sypki nalot | Aktywna korozja przy wilgoci lub soli | Usunąć przyczynę i skontrolować przewód |
| Czarny nalot, nadtopienie lub zwęglenie | Utlenianie, przegrzewanie albo łuk elektryczny | Wyłączyć obwód i zlecić diagnostykę |
| Biały lub niebieskawy osad przy innym metalu | Możliwa korozja galwaniczna | Sprawdzić zgodność materiałów i obecność wilgoci |
Najbardziej niepokoi mnie nie sama barwa, lecz miejsce występowania nalotu. Patyna na miedzianym pokryciu dachowym ma inne znaczenie niż zielony osad w puszce, na zacisku czujki albo pod izolacją przewodu.
Dlaczego przewody miedziane zaczynają korodować
W typowej instalacji domowej miedź jest chroniona przez izolację, dlatego sam przewód zwykle długo zachowuje sprawność. Problemy pojawiają się wtedy, gdy wilgoć dostanie się do końcówki, złącza, puszki lub uszkodzonej powłoki. Najczęstszym winowajcą jest nie miedź, lecz źle zabezpieczone połączenie.
- Wilgoć i kondensacja w puszkach, obudowach zewnętrznych oraz kanałach kablowych tworzą środowisko sprzyjające korozji.
- Sól i zanieczyszczenia przyspieszają reakcje elektrochemiczne, dlatego problem jest większy przy drogach, w garażach i w pobliżu wybrzeża.
- Środki chemiczne, opary siarki, chloru i niektórych detergentów mogą niszczyć powierzchnię miedzi szybciej niż zwykłe, suche powietrze.
- Luźny zacisk zwiększa opór styku, a opór może powodować grzanie i dalsze utlenianie.
- Połączenie różnych metali, na przykład miedzi i aluminium, może wywołać korozję galwaniczną w obecności wilgoci.
Ten ostatni przypadek jest często lekceważony. Samo skręcenie przewodu miedzianego z aluminiowym nie jest bezpieczną metodą wykonania połączenia. Potrzebny jest łącznik dopuszczony do obu materiałów, zgodny z instrukcją producenta i przeznaczeniem instalacji.
Co korozja robi z przewodem i systemem alarmowym
Skorodowana żyła nie zawsze przestaje przewodzić od razu. Częściej rośnie rezystancja styku, pojawiają się chwilowe przerwy albo połączenie działa tylko przy określonej wilgotności i temperaturze. W systemie alarmowym może to wyglądać jak losowy sabotaż, awaria czujki, problem z magistralą albo fałszywy alarm.
W obwodach zasilających dodatkowy opór powoduje spadek napięcia. W liniach sygnałowych zakłóca natomiast odczyt stanu wejścia lub komunikację. Dlatego pomiar wykonany w suchej chwili może wyjść prawidłowo, mimo że instalacja zawodzi po deszczu albo po włączeniu ogrzewania i pojawieniu się kondensacji.Przy ocenie przewodu sprawdzam nie tylko ciągłość, lecz także stan końcówek, sposób prowadzenia kabla i szczelność obudowy. Sam test omomierzem nie zawsze wystarcza, bo nie pokazuje dobrze zachowania skorodowanego styku pod obciążeniem i w zmiennych warunkach.
Jak zabezpieczyć miedziane przewody i zaciski
Najlepsze zabezpieczenie zaczyna się od projektu i montażu. Przewód przeznaczony do wnętrza nie powinien być bezmyślnie wyprowadzany na zewnątrz, a połączenie wykonane w wilgotnym miejscu wymaga obudowy oraz osprzętu dobranego do środowiska. W przypadku urządzeń montowanych poza budynkiem znaczenie ma także odporność na promieniowanie UV i wodę.
Dobierz właściwe połączenie
Do przewodów miedzianych stosuj zaciski, tulejki, złączki lub puszki przeznaczone do konkretnego przekroju i rodzaju żyły. W instalacjach alarmowych szczególnie ważna jest pewność małych połączeń, dlatego luźne skręcanie żył i zaklejanie ich taśmą nie zastępuje złączki.
W środowisku wilgotnym sprawdzają się szczelne puszki, dławiki kablowe oraz złącza żelowe przeznaczone do danego typu przewodu. Smar przewodzący nie jest uniwersalnym lekarstwem. Może pomóc w określonych zastosowaniach, ale nie naprawi luźnego zacisku ani nieszczelnej obudowy.Ogranicz wilgoć i kontakt metali
Obudowa powinna być zamontowana tak, aby woda nie spływała po kablu bezpośrednio do przepustu. Przy przewodach zewnętrznych pomagają właściwie wykonane dławiki, zapas kabla umożliwiający serwis oraz prowadzenie instalacji bez tworzenia miejsc, w których zbiera się woda.
Gdy miedź styka się z aluminium, stalą lub innym metalem, trzeba użyć elementu przeznaczonego do takiego połączenia. Najbezpieczniejsza zasada brzmi: nie łączyć różnych metali przypadkowym zaciskiem, nawet jeśli po wykonaniu połączenia instalacja od razu działa.
Przeczytaj również: IP44 - co oznacza i gdzie sprawdza się najlepiej?
Wybierz przewód do warunków pracy
Do trudnych warunków stosuje się między innymi przewody z żyłami cynowanymi, przewody żelowane albo kable o podwyższonej odporności środowiskowej. Nie zawsze są potrzebne w domu, ale przy bramie, ogrodzeniu, monitoringu i urządzeniach narażonych na kondensację mogą ograniczyć problemy serwisowe.
Przy doborze przekroju i konstrukcji żyły warto odnosić się do danych producenta oraz normy PN-EN IEC 60228, która określa między innymi wymagania dotyczące żył przewodów i ich rezystancji. Sama większa średnica przewodu nie naprawi jednak źle wykonanej końcówki.
Co zrobić ze skorodowanym przewodem
Jeżeli nalot pojawił się przy zacisku, najpierw odłącz zasilanie zgodnie z zasadami bezpieczeństwa. W systemie alarmowym nie ograniczaj się do wyczyszczenia widocznej powierzchni, ponieważ korozja może wchodzić pod izolację i dalej wzdłuż drutów.- Sprawdź, skąd mogła dostać się wilgoć lub chemikalia.
- Oceń zacisk, izolację, puszkę i sąsiednie przewody.
- Wytnij odcinek, którego żyły są ciemne, kruche albo pokryte nalotem pod izolacją.
- Oczyść tylko zdrową, błyszczącą miedź i wykonaj nowe połączenie odpowiednią złączką.
- Uszczelnij miejsce montażu i sprawdź działanie obwodu w warunkach zbliżonych do tych, w których występowała awaria.
Jeśli przewód jest nadtopiony, zwęglony albo korozja występuje przy elementach zasilanych z sieci, nie warto ryzykować samodzielnych eksperymentów. Przyczyną może być przegrzewanie, przeciążenie lub łuk elektryczny, a nie tylko wilgoć. W takim przypadku potrzebna jest kontrola osoby z odpowiednimi kwalifikacjami.
Co zapamiętać przed zamknięciem puszki
Miedź nie pokrywa się rdzą w takim sensie jak żelazo, ale z czasem utlenia się i koroduje. Cienka, stabilna patyna bywa naturalną warstwą ochronną, natomiast sypki nalot w zacisku, wilgoć pod izolacją albo połączenie miedzi z aluminium powinny skłonić do działania.
W instalacjach inteligentnego domu i systemach alarmowych największe znaczenie ma nie polerowanie miedzi, lecz szczelność, poprawny zacisk, kompatybilność materiałów i okresowa kontrola miejsc narażonych na wilgoć. To właśnie te proste decyzje najczęściej decydują, czy przewód będzie działał bezproblemowo przez lata.
