Gdy trzeba przedłużyć przewód, naprawić uszkodzoną żyłę albo podłączyć element automatyki domowej, lutownica nie zawsze jest najlepszym rozwiązaniem. Wyjaśniam, jak połączyć kable bez lutowania, jakie złączki sprawdzają się przy instalacjach 12 V i 230 V, jak przygotować przewody oraz gdzie kończy się bezpieczna praca samodzielna.
Najbezpieczniejsze połączenie dobiera się do przewodu i miejsca montażu
- Złączki sprężynowe są szybkie, czytelne i wygodne w puszkach oraz obudowach.
- Zaciskanie tulejek daje trwałe połączenie, szczególnie gdy używasz właściwej zaciskarki.
- Wilgoć wymaga złączek hermetycznych, żelu izolacyjnego albo koszulki termokurczliwej z klejem.

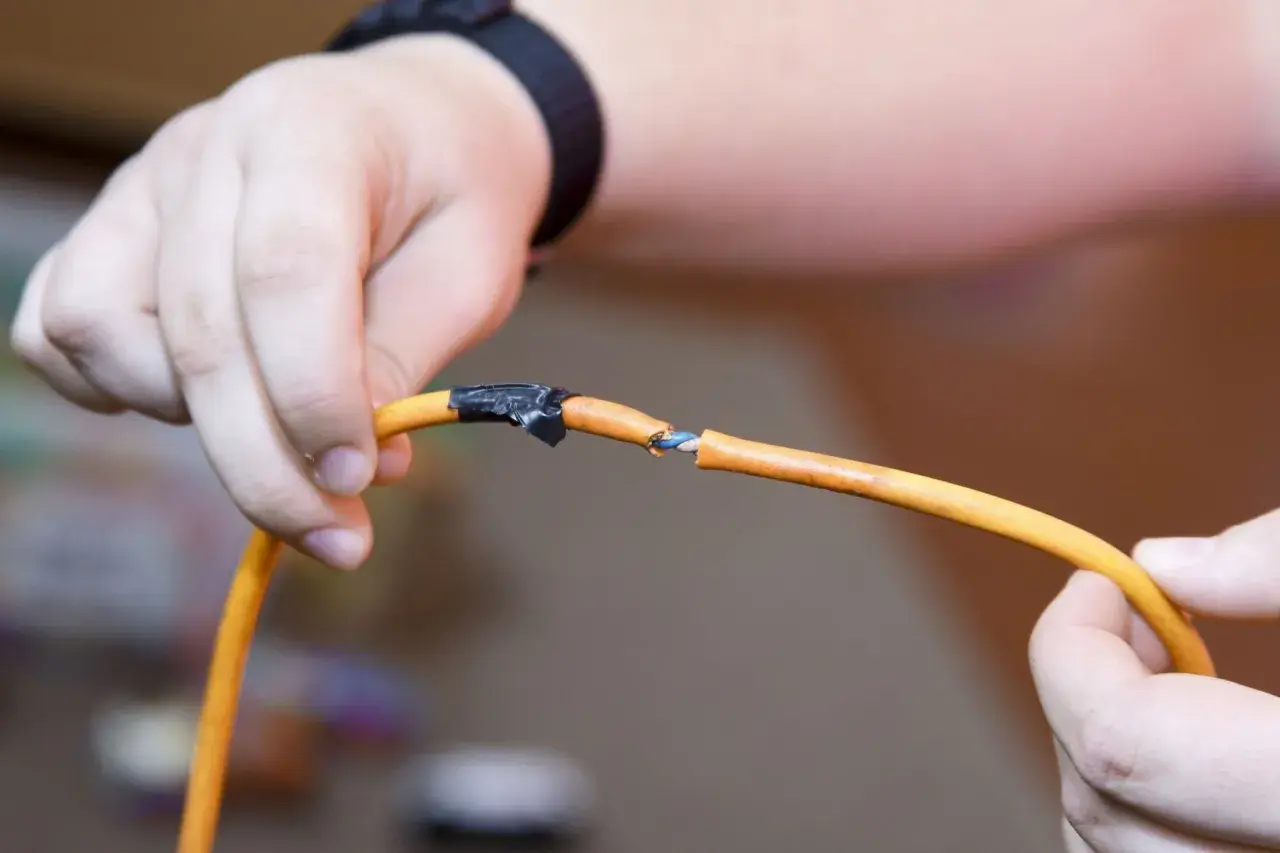

- Nie wolno zastępować złączki zwykłym skręceniem żył i owinięciem taśmą.
- Przy instalacji 230 V połączenia wykonuje się w puszce, obudowie lub rozdzielnicy, a skomplikowane prace powinien wykonać elektryk.
Zacznij od rozpoznania przewodu i warunków pracy
Zanim wybiorę konkretną metodę, sprawdzam rodzaj przewodu, jego przekrój i napięcie w obwodzie. Innej złączki użyję do sztywnego przewodu jednodrutowego 1,5 mm², innej do cienkiej linki sygnałowej od czujki alarmowej, a jeszcze innej do przewodu aluminiowego.
Trzeba też ustalić, czy połączenie będzie pracowało wewnątrz suchej puszki, w rozdzielnicy, w obudowie centrali alarmowej czy na zewnątrz. Zwykła złączka dźwigniowa dobrze radzi sobie w suchej obudowie, ale nie jest automatycznie połączeniem hermetycznym.
Najważniejsze parametry
- Przekrój żyły, na przykład 0,5 mm², 1,5 mm² lub 2,5 mm².
- Typ przewodu: jednodrutowy, wielodrutowy albo linkowy.
- Materiał żyły: miedź i aluminium wymagają innych rozwiązań.
- Napięcie oraz prąd dopuszczalne dla konkretnej złączki.
- Temperatura, wilgoć i naprężenia mechaniczne występujące w miejscu montażu.
Nie zakładam, że złączka pasująca do przewodu o określonym przekroju może przenosić dowolny prąd. O dopuszczalnym obciążeniu decyduje karta produktu, a nie sam wygląd elementu. W instalacjach niskonapięciowych automatyki często ważniejsza od dużej obciążalności jest odporność na drgania, możliwość serwisowania i dobre zabezpieczenie przed wyrwaniem przewodu.
Cztery praktyczne sposoby łączenia przewodów bez lutowania
W domowych instalacjach najczęściej korzystam z czterech rozwiązań. Każde działa dobrze, ale tylko wtedy, gdy jest użyte w odpowiednim miejscu.
| Metoda | Najlepsze zastosowanie | Największa zaleta | Ograniczenie |
|---|---|---|---|
| Złączka sprężynowa z dźwignią | Puszki, obudowy, centrale, przewody różnego typu | Szybki montaż i łatwy demontaż | Nie każda wersja nadaje się do wilgoci i każdego przekroju |
| Listwa zaciskowa śrubowa | Proste połączenia niskonapięciowe i rozdzielnice | Niska cena i łatwa kontrola połączenia | Wymaga poprawnego dokręcenia oraz ochrony przed luzowaniem |
| Tulejka zaciskana | Przedłużanie linek i połączenia narażone na drgania | Trwałe połączenie mechaniczne | Potrzebna jest właściwa zaciskarka |
| Złączka termokurczliwa z klejem | Motoryzacja, instalacje zewnętrzne i wilgotne miejsca | Połączenie i uszczelnienie w jednym elemencie | Po zaciśnięciu trudno je rozłączyć bez przecięcia |
W praktyce najbardziej uniwersalna jest złączka sprężynowa z dźwignią, na przykład przeznaczona jednocześnie do przewodów jednodrutowych i linkowych. Do przewodów alarmowych, sterowniczych i oświetleniowych często wystarcza niewielka listwa zaciskowa albo złączka instalacyjna dobrana do małego przekroju.
Orientacyjne ceny detaliczne są niewielkie, ale zależą od producenta i opakowania. Pojedyncza złączka sprężynowa kosztuje zwykle około 2-7 zł, prosta listwa zaciskowa około 0,50-2 zł za punkt, a hermetyczna złączka termokurczliwa najczęściej 2-6 zł za sztukę. Przy kilku połączeniach różnica jest mała, dlatego nie oszczędzam na elemencie, który ma pracować przez lata.
Jak poprawnie użyć złączki sprężynowej
To zwykle najprostsza metoda, ale nie oznacza to, że można ją wykonać niedbale. Przed rozpoczęciem prac odłączam zasilanie i sprawdzam brak napięcia testerem dwubiegunowym. W obwodach 230 V nie polegam wyłącznie na bezdotykowym wskaźniku ani na próbniku wkrętakowym.
- Dobieram złączkę do przekroju, typu przewodu i maksymalnego prądu.
- Odmierzam długość odizolowania zgodnie z oznaczeniem na złączce lub opakowaniu.
- Usuwam izolację bez nacinania miedzianych drucików.
- Otwieram dźwignię, wsuwam przewód do końca i zamykam zacisk.
- Wykonuję delikatną próbę pociągnięcia za każdą żyłę.
- Sprawdzam, czy poza złączką nie wystaje nieosłonięta miedź.
Przewodu linkowego nie skręcam w przypadkowy „warkocz” i nie wciskam go na siłę. Jeżeli wymaga tego konstrukcja zacisku, stosuję tulejkę końcową dobraną do przekroju linki. Nie cynuję końcówki przewodu przed włożeniem do zacisku śrubowego, chyba że producent konkretnego elementu wyraźnie to dopuszcza. Cyna może z czasem odkształcić się pod naciskiem śruby.
Warto zwrócić uwagę na złączki z przezroczystą obudową. Ułatwiają ocenę, czy żyła weszła na właściwą głębokość, a to eliminuje jeden z częstszych błędów początkujących. Samo zatrzaśnięcie dźwigni nie gwarantuje poprawnego styku, jeśli przewód został odizolowany zbyt krótko albo wsunięto samą izolację.
Kiedy lepsze będzie zaciskanie lub połączenie termokurczliwe
Zaciskanie wybieram wtedy, gdy połączenie ma być zwarte, odporne na drgania i pozbawione elementu, który można przypadkowo otworzyć. Dotyczy to między innymi przewodów w urządzeniach, instalacjach samochodowych, szafkach sterowniczych i miejscach, w których brakuje przestrzeni na większą złączkę.
Tulejka zaciskana krok po kroku
- Dobieram tulejkę do zakresu przekroju przewodu.
- Nasuwam na jeden przewód koszulkę termokurczliwą, jeśli nie jest częścią złączki.
- Odizolowuję oba końce na długość wskazaną przez producenta.
- Wkładam żyły do metalowej tulejki tak, aby znalazły się w jej całej strefie zacisku.
- Zaciskam element odpowiednią matrycą, a nie kombinerkami.
- Sprawdzam połączenie próbą wyrwania przewodu i zabezpieczam je izolacją.
W przypadku złączki termokurczliwej z klejem po zaciśnięciu podgrzewam koszulkę opalarką. Płomień zapalniczki może przegrzać izolację, dlatego traktuję go wyłącznie jako awaryjne rozwiązanie przy małych elementach i zachowuję dużą ostrożność. Prawidłowo obkurczona złączka tworzy barierę przed wilgocią, ale nie zastępuje mechanicznego odciążenia przewodu.
Przy wyborze przewodu i złączki pomaga wcześniejsze sprawdzenie materiału, budowy oraz przekroju żyły. W praktycznych zastosowaniach przydatny jest także bezpieczny dobór do instalacji, szczególnie gdy łączysz przewody zasilające z okablowaniem automatyki.
Gdzie wolno wykonać połączenie i jak je zabezpieczyć
W instalacji 230 V połączenie powinno znajdować się w puszce instalacyjnej, rozdzielnicy, obudowie urządzenia albo odpowiedniej mufie. Nie chowam luźnej złączki pod tynkiem, panelami ani w warstwie ocieplenia. Miejsce połączenia musi być możliwe do sprawdzenia i serwisowania.
W przypadku centrali alarmowej, sterownika lub modułu automatyki przewody prowadzę do obudowy i zabezpieczam przed wyrwaniem. Dobrze opisuję każdą żyłę, zostawiam niewielki zapas przewodu i nie upycham złączek tak, aby pokrywa obudowy naciskała na połączenia.
Przed zamknięciem puszki sprawdzam również zasady instalacji elektrycznej, bo nawet najlepsza złączka nie naprawi błędnego prowadzenia przewodu ani braku ochrony mechanicznej.
Przeczytaj również: Dobór przewodów i zabezpieczeń w domu. Co trzeba sprawdzić?
Wilgoć i instalacje zewnętrzne
Na zewnątrz zwykła taśma izolacyjna szybko przestaje być pewnym zabezpieczeniem. Stosuję obudowę o odpowiednim stopniu IP, dławiki kablowe oraz złączkę hermetyczną, żelową albo termokurczliwą z klejem. Połączenie nie powinno leżeć w miejscu, w którym stale zbiera się woda.
Jeżeli przewód jest narażony na ruch, drgania lub szarpnięcia, dokładam uchwyt albo odciążenie. To drobny szczegół, ale właśnie naprężenie mechaniczne często niszczy połączenie szybciej niż sam przepływ prądu.
Błędy, które skracają życie połączenia
Najczęściej spotykam połączenia wykonane „na chwilę”, które po kilku latach nadal pracują w instalacji. Skręcenie żył i owinięcie ich taśmą nie jest trwałą metodą dla instalacji elektrycznej. Z czasem styk może się poluzować, wzrosnąć opór i pojawić się grzanie.
- Użycie złączki bez sprawdzenia jej zakresu przekrojów.
- Łączenie miedzi z aluminium bez elementu dopuszczonego do takiego zastosowania.
- Włożenie przewodu z uszkodzoną lub zbyt krótką izolacją.
- Zaciskanie tulejki kombinerkami zamiast odpowiednią zaciskarką.
- Umieszczenie złączki poza puszką lub obudową.
- Pozostawienie połączenia bez ochrony przed wodą, kondensacją i wyrwaniem.
- Łączenie przewodów pod napięciem.
Osobnej ostrożności wymagają obwody zasilające urządzenia dużej mocy. Jeśli przewód zasila grzałkę, kuchenkę, silnik albo większy zasilacz, nie dobieram rozwiązania wyłącznie na podstawie wygody. Przy niepewności co do obciążenia, zabezpieczenia lub układu sieci zlecam pracę elektrykowi.
Dobre połączenie zaczyna się od właściwego łącznika
Do większości suchych połączeń w domu wybrałbym złączkę sprężynową dopasowaną do przekroju i rodzaju żyły. Do instalacji narażonych na drgania lepsze będzie profesjonalne zaciskanie, a do wilgotnych miejsc element z uszczelnieniem. W każdym przypadku liczą się pewny styk, właściwa izolacja i dostęp serwisowy.
Przed zamknięciem obudowy wykonuję próbę mechaniczną, kontroluję oznaczenia przewodów i sprawdzam działanie obwodu. Kilka dodatkowych minut na te czynności zwykle oszczędza późniejszego szukania przerwy, grzejącego się styku albo trudnej do odtworzenia usterki automatyki.
