Wyrzut spalin przez ścianę. Kiedy kocioł gazowy może tak działać?

Planowanie wyrzutu spalin z kotła gazowego przez ścianę nie kończy się na sprawdzeniu, czy da się wywiercić otwór w elewacji. Przepisy uzależniają takie rozwiązanie od rodzaju urządzenia, jego mocy, typu budynku oraz położenia wylotu względem okien, terenu i innych przewodów. Poniżej wyjaśniam, kiedy jest to dopuszczalne, jakie odległości trzeba zachować i gdzie najczęściej popełnia się błędy.

Kiedy spaliny mogą wyjść bezpośrednio przez ścianę

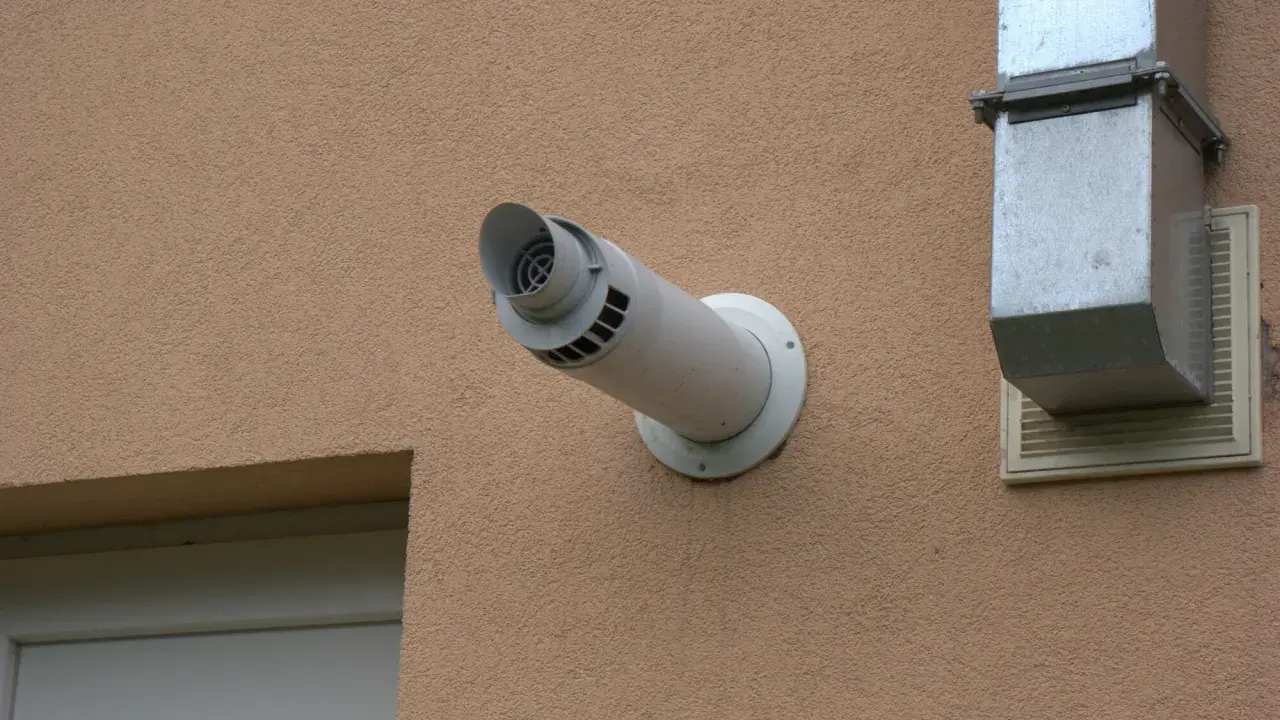

Najkrótsza odpowiedź brzmi: tak, ale tylko w określonych warunkach. § 175 rozporządzenia w sprawie warunków technicznych pozwala wyprowadzić przez zewnętrzną ścianę indywidualny koncentryczny przewód powietrzno-spalinowy albo oddzielne przewody powietrzny i spalinowy. Dotyczy to urządzeń gazowych z zamkniętą komorą spalania.

W praktyce najczęściej chodzi o nowoczesny kocioł kondensacyjny typu C. Taki kocioł pobiera powietrze do spalania z zewnątrz i osobnym kanałem usuwa spaliny. Nie wolno przenosić tej zasady na starszy piec z otwartą komorą spalania, który pobiera powietrze z pomieszczenia.

Przepisy techniczne rozróżniają urządzenia typu A, B i C. Dla tego tematu najważniejszy jest typ C, ponieważ właśnie on może pracować z przewodem powietrzno-spalinowym przeprowadzonym przez ścianę. Samo określenie „piec gazowy” nie wystarcza, dlatego przed montażem trzeba sprawdzić oznaczenie urządzenia na tabliczce znamionowej i w instrukcji.

Jeżeli kocioł ma otwartą komorę spalania albo wymaga klasycznego przewodu kominowego działającego na ciągu naturalnym, wyrzut przez elewację nie będzie właściwym rozwiązaniem. W takim przypadku potrzebny jest kanał spalinowy spełniający wymagania dla danego urządzenia.

Limit mocy zależy od rodzaju budynku

Najczęściej powtarzanym błędem jest zapamiętanie samej wartości 21 kW. Ten limit nie dotyczy każdego domu, lecz tylko wolno stojących budynków jednorodzinnych, zagrodowych i rekreacji indywidualnej. W pozostałych budynkach mieszkalnych przepisy przewidują znacznie niższą moc.

To oznacza, że typowy kocioł o mocy 20 lub 24 kW może kwalifikować się do wyrzutu przez ścianę w wolno stojącym domu jednorodzinnym, ale niekoniecznie w zabudowie szeregowej albo w mieszkaniu. Nie decyduje moc ustawiona chwilowo przez serwisanta, tylko nominalna moc cieplna urządzenia określona dla danego modelu.

Przykładowo, ograniczenie kotła 24 kW do 5 kW w ustawieniach sterownika nie zmienia automatycznie jego klasyfikacji. Z tego powodu nie polecam szukania obejścia przez samą zmianę parametrów pracy. Jeżeli moc urządzenia przekracza limit, bezpieczniejszym rozwiązaniem jest podłączenie go do odpowiedniego przewodu kominowego.

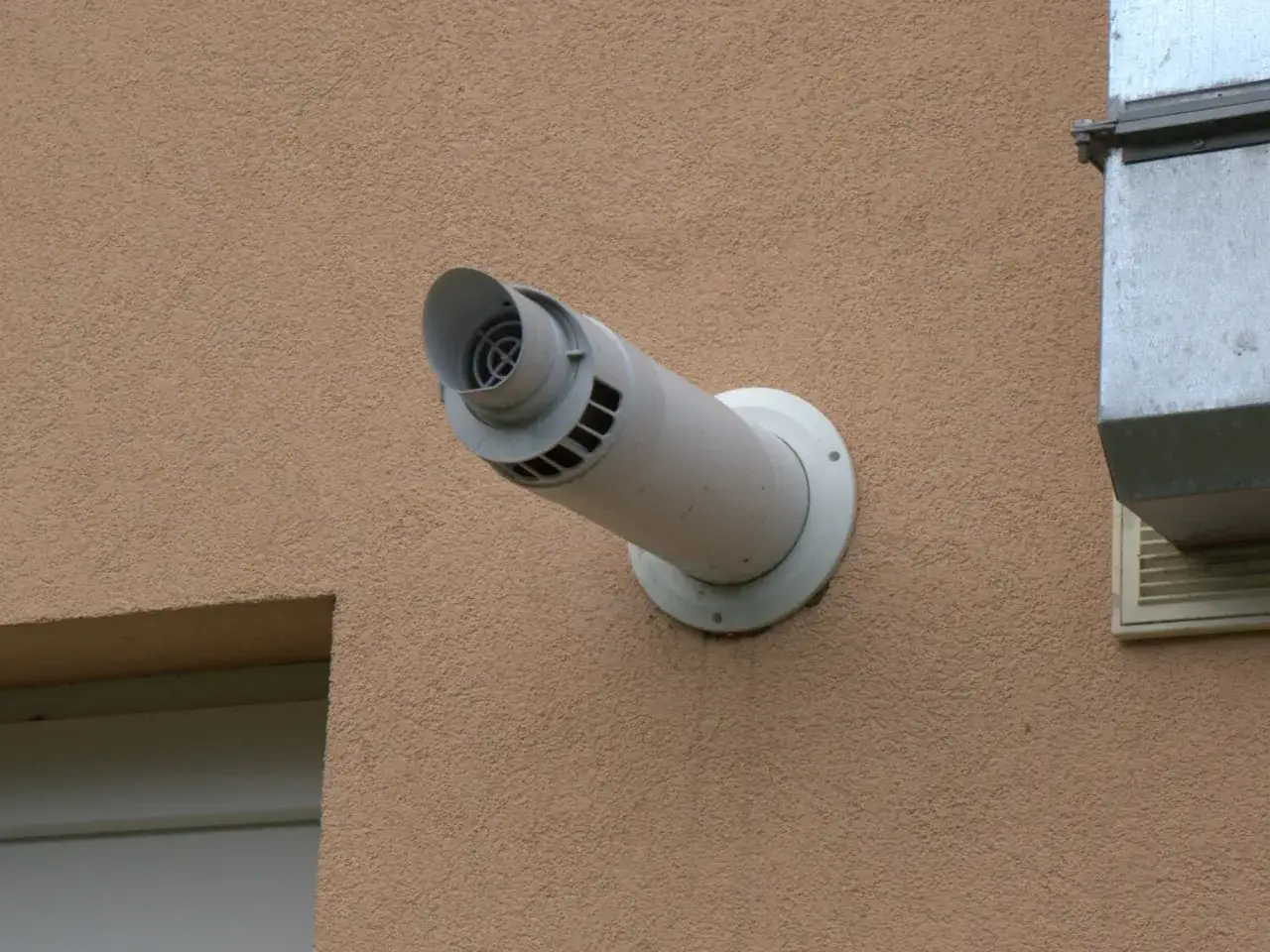

Odległości od okien, terenu i innych wylotów

Spełnienie limitu mocy to dopiero początek. Wylot musi być umieszczony tak, aby spaliny nie trafiały do pomieszczeń przez okna ani nie stwarzały zagrożenia dla osób poruszających się przy budynku.

• W budynkach mieszkalnych innych niż wolno stojące jednorodzinne wylot powinien znajdować się powyżej 2,5 m nad poziomem terenu.
• Można zejść poniżej 2,5 m, ale nie niżej niż 0,5 m nad terenem, jeśli w odległości do 8 m nie ma placu zabaw ani innego miejsca rekreacyjnego.
• Odległość wylotu od najbliższej krawędzi otwieranego okna i ryzalitu przesłaniającego powinna wynosić co najmniej 0,5 m.
• Jeżeli na elewacji znajduje się więcej wylotów, odległość między nimi powinna wynosić minimum 3 m.

Ryzalit to wysunięta część budynku, która może zmieniać kierunek przepływu spalin i ograniczać ich rozpraszanie. Właśnie dlatego mierzy się odległość nie tylko od samego okna, ale również od elementu elewacji, który może zatrzymywać spaliny.

Przepisy podają wartości minimalne, ale instrukcja konkretnego kotła może wymagać większych odległości. Producent może też określać maksymalną długość przewodu, liczbę kolan, sposób prowadzenia oraz minimalny spadek. W praktyce zawsze stosuję bardziej rygorystyczne wymaganie, jeśli instrukcja i przepisy różnią się szczegółami.

Sam otwór w ścianie nie wystarczy

Przewód powietrzno-spalinowy musi być dobrany jako kompletny, kompatybilny system. Nie powinno się łączyć przypadkowych rur, redukcji i zakończeń tylko dlatego, że mają podobną średnicę. Liczą się między innymi odporność materiału na kondensat, szczelność, temperatura pracy i sposób odprowadzania skroplin.

W kotłach kondensacyjnych spaliny mają stosunkowo niską temperaturę, dlatego w przewodzie może powstawać kondensat. Instalacja musi mieć rozwiązanie przewidziane przez producenta, a przewód powinien być ułożony zgodnie z jego instrukcją. Nieszczelność albo błędny spadek mogą prowadzić do wycieku kondensatu, zakłóceń pracy kotła i korozji elementów.

Równie ważne jest pomieszczenie, w którym znajduje się urządzenie. Dla kotłów z zamkniętą komorą spalania przepisy przewidują minimalną kubaturę 6,5 m³, a wysokość pomieszczenia powinna co do zasady wynosić co najmniej 2,2 m. Dochodzą do tego wymagania dotyczące dostępu serwisowego, wentylacji i doprowadzenia gazu.

§ 174 wymaga także stałego podłączenia urządzenia do indywidualnego kanału spalinowego, z uwzględnieniem instrukcji technicznej producenta. Dlatego fachowiec powinien sprawdzić nie tylko długość odcinka przez ścianę, lecz także łączną długość całego systemu, liczbę zmian kierunku i sposób zakończenia przewodu na zewnątrz.

Formalności, odbiór i późniejsza kontrola

Przed wykonaniem przejścia przez ścianę warto przygotować prosty szkic z lokalizacją kotła, przebiegiem przewodu, oknami, drzwiami, terenem i sąsiednimi wylotami. Taki rysunek szybko pokazuje, czy odległości z § 175 w ogóle da się zachować. Najdroższy błąd to wykonanie przewiertu przed sprawdzeniem geometrii elewacji, a później przenoszenie całego systemu.

W budynku wielorodzinnym trzeba dodatkowo uzgodnić ingerencję w elewację z właścicielem lub zarządcą nieruchomości. Elewacja jest zwykle częścią wspólną, a samodzielny montaż może naruszać zasady zarządu nieruchomością, nawet jeśli parametry techniczne kotła są prawidłowe.

Prace przy instalacji gazowej i przewodzie spalinowym powinien wykonać instalator mający odpowiednie kwalifikacje, a po montażu trzeba zachować dokumentację urządzenia, instrukcję, protokół uruchomienia i potwierdzenie kontroli. Przydatne jest również wykonanie pomiaru szczelności oraz analiza spalin po pierwszym uruchomieniu.

Prawo budowlane nakłada na właściciela lub zarządcę obowiązek kontroli instalacji gazowych i przewodów kominowych co najmniej raz w roku. Niezależnie od tego w obiektach, w których używa się paliwa gazowego, zanieczyszczenia z przewodów spalinowych usuwa się co najmniej raz na 6 miesięcy w okresie użytkowania, o ile przepisy dotyczące danego obiektu nie przewidują inaczej.

Nie traktowałbym czujnika czadu jako zamiennika poprawnego montażu. Czujnik CO, czujnik gazu i powiadomienia w systemie inteligentnego domu mogą ograniczyć skutki awarii, ale nie naprawią źle dobranego przewodu, cofania spalin ani niedrożnego wylotu. Automatyka powinna być dodatkową warstwą ochrony, a nie usprawiedliwieniem dla instalacyjnych kompromisów.

Co sprawdzić przed zamówieniem montażu

• czy urządzenie ma zamkniętą komorę spalania;
• jaka jest jego nominalna moc cieplna;
• czy budynek jest wolno stojący, czy znajduje się w zabudowie szeregowej lub wielorodzinnej;
• czy od wylotu do otwieranych okien można zachować minimum 0,5 m;
• czy wylot będzie odpowiednio wysoko nad terenem;
• czy nie ma w pobliżu placu zabaw, miejsca rekreacyjnego ani drugiego wylotu;
• czy przewód i zakończenie są przewidziane przez producenta dla konkretnego kotła;
• kto wykona montaż, uruchomienie i dokumentację powykonawczą.

Jeżeli wszystkie te punkty są spełnione, wyrzut spalin przez ścianę może być prostym i estetycznym rozwiązaniem, szczególnie przy modernizacji niewielkiego domu. Gdy pojawia się choć jedna wątpliwość dotycząca mocy, typu budynku albo odległości od okien, rozsądniej zaplanować przewód ponad dach i potwierdzić rozwiązanie z instalatorem oraz kominiarzem przed rozpoczęciem prac.
