Gdy po odkręceniu kranu przez kilkanaście sekund płynie zimna woda, problem zwykle nie leży w kotle, tylko w sposobie prowadzenia instalacji. Pytanie, co to jest cyrkulacja, dotyczy najczęściej właśnie dodatkowego obiegu, który utrzymuje ciepłą wodę bliżej punktów poboru. Wyjaśniam, jak działa ten układ, czym różni się od obiegu centralnego ogrzewania i kiedy rzeczywiście warto go zastosować.
Cyrkulacja zapewnia szybszy dostęp do ciepła i stabilniejszą pracę instalacji
- Zamknięty obieg pozwala krążyć wodzie między źródłem ciepła a punktami poboru.
- W instalacji c.w.u. dodatkowa rura i pompa ograniczają czas oczekiwania na ciepłą wodę.
- Pompa obiegowa c.o. zasila grzejniki lub ogrzewanie podłogowe, a pompa cyrkulacyjna c.w.u. utrzymuje obieg wody użytkowej.
- Ciągła praca pompy nie zawsze jest opłacalna, ponieważ zwiększa straty ciepła w przewodach.
- Najlepsze efekty daje sterowanie czasowe, termostatyczne albo uruchamiane przyciskiem lub automatyką domu.
Na czym polega cyrkulacja w instalacji grzewczej
Cyrkulacja oznacza krążenie czynnika w zamkniętym obiegu. W domu tym czynnikiem najczęściej jest woda, która przepływa między źródłem ciepła, przewodami i odbiornikami. Dzięki temu instalacja nie musi za każdym razem zaczynać pracy od całkowitego napełnienia rur wodą o odpowiedniej temperaturze.
W centralnym ogrzewaniu woda ogrzana przez kocioł, pompę ciepła lub inne źródło trafia do grzejników albo pętli podłogówki, oddaje ciepło i wraca przewodem powrotnym. Pompa obiegowa wymusza ten ruch, dlatego grzejniki mogą pracować równomiernie nawet wtedy, gdy instalacja jest rozległa lub ma wiele poziomów.
W praktyce słowo „cyrkulacja” bywa używane w dwóch znaczeniach. Może oznaczać obieg wody grzewczej w instalacji c.o. albo osobny obieg ciepłej wody użytkowej. To ważne rozróżnienie, ponieważ oba układy korzystają z pomp, ale mają inne zadania i wymagają innych elementów.
Cyrkulacja c.w.u. daje ciepłą wodę bez długiego czekania
W zwykłej instalacji bez cyrkulacji woda stojąca w rurze stopniowo stygnie. Po odkręceniu kranu trzeba najpierw odprowadzić tę chłodniejszą porcję, a dopiero później pojawia się woda z zasobnika lub podgrzewacza. Im większa odległość między źródłem ciepła a łazienką, tym dłużej trwa oczekiwanie.

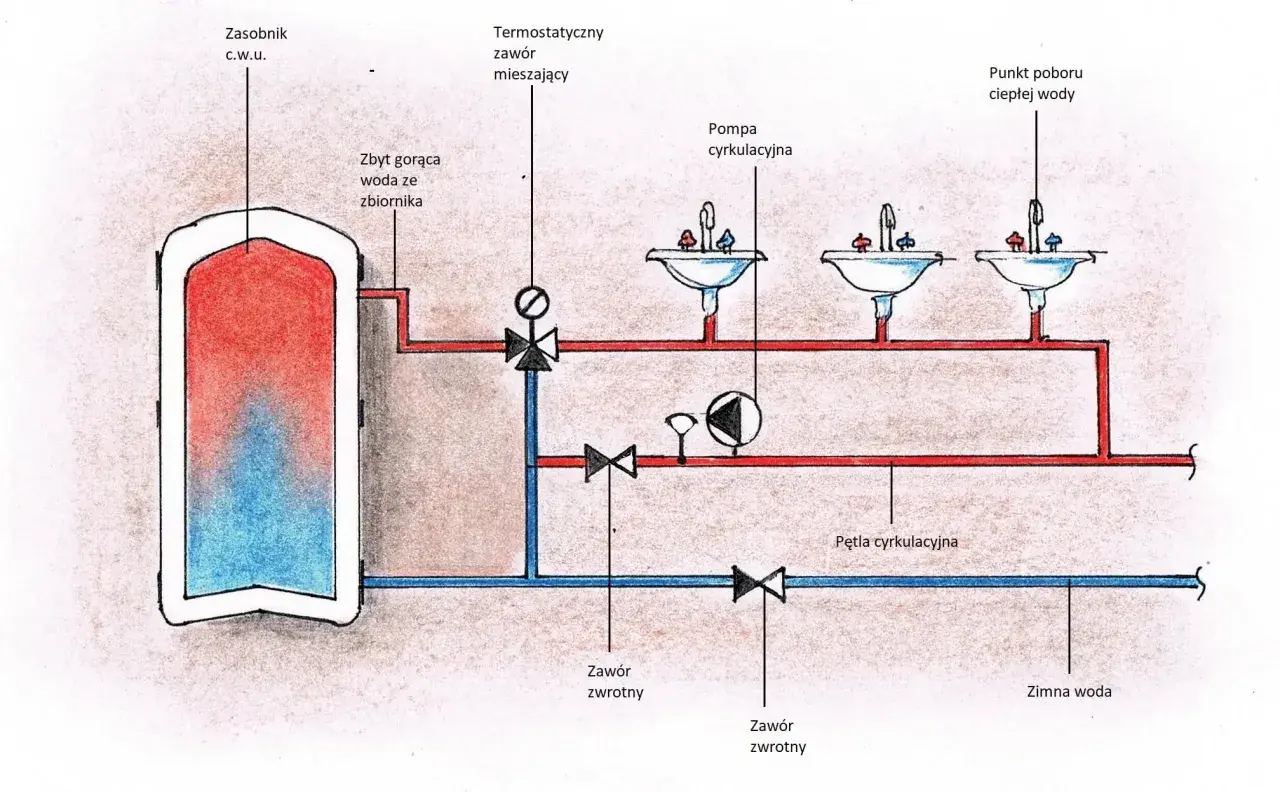

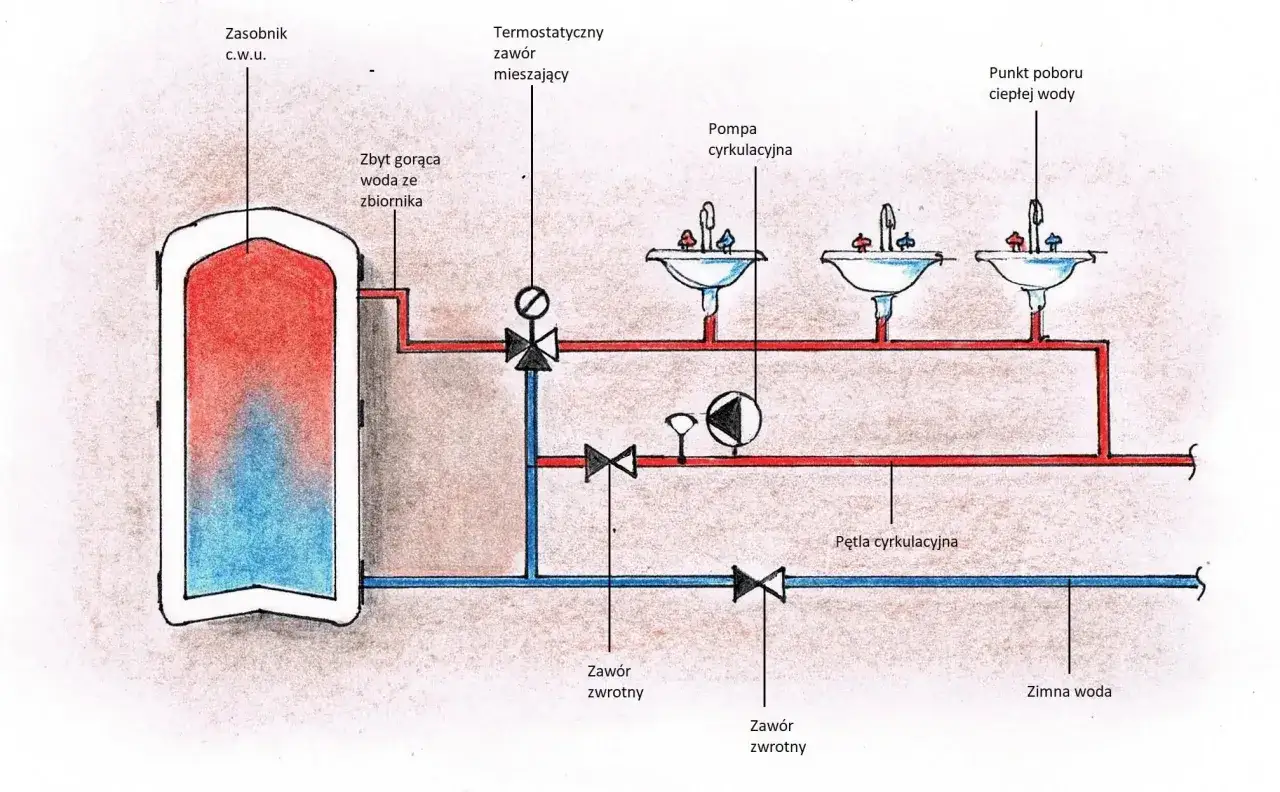

Układ cyrkulacji c.w.u. wykorzystuje dodatkowy przewód powrotny. Pompa pobiera lekko schłodzoną wodę z końca instalacji i kieruje ją z powrotem do zasobnika. Woda w przewodach pozostaje cieplejsza, więc po odkręceniu baterii można z niej skorzystać niemal od razu.
Najprościej wyobrazić to sobie jak pętlę. Zasobnik wysyła ciepłą wodę przewodem zasilającym, a przewód cyrkulacyjny sprowadza ją z powrotem. Pompa nie produkuje ciepła i nie zwiększa ilości dostępnej wody. Jej zadaniem jest jedynie utrzymanie przepływu w tej pętli.
Takie rozwiązanie szczególnie dobrze sprawdza się w domach, w których zasobnik znajduje się w kotłowni, a łazienka lub kuchnia są oddalone o kilkanaście metrów. W małym mieszkaniu z krótkimi przewodami dodatkowa instalacja może natomiast nie przynieść wyraźnej korzyści.
Pompa obiegowa a pompa cyrkulacyjna to nie to samo
Te nazwy są często stosowane zamiennie, choć opisują różne zastosowania. Obie pompy wymuszają przepływ cieczy, ale pracują w innych obiegach i muszą być przystosowane do odmiennych warunków.
| Element | Pompa obiegowa c.o. | Pompa cyrkulacyjna c.w.u. |
|---|---|---|
| Główne zadanie | Przepływ wody do grzejników lub podłogówki | Utrzymanie temperatury w przewodach ciepłej wody |
| Obieg | Źródło ciepła, grzejniki, ogrzewanie podłogowe | Zasobnik, przewód zasilający, punkty poboru, przewód powrotny |
| Typowe sterowanie | Regulator kotła, automatyka pogodowa, termostat | Zegar, termostat, przycisk, czujnik ruchu lub system smart home |
| Najważniejszy efekt | Równomierne ogrzewanie budynku | Szybki dostęp do ciepłej wody |
Nie należy zastępować jednej pompy drugą tylko dlatego, że obie wyglądają podobnie. Pompa do c.w.u. musi być przeznaczona do kontaktu z wodą użytkową, a jej materiały powinny odpowiadać wymaganiom higienicznym. Z kolei pompa obiegowa c.o. jest dobierana przede wszystkim do przepływu, wysokości podnoszenia i oporów instalacji.
Kiedy cyrkulacja ma sens, a kiedy staje się stratą energii
Największą zaletą cyrkulacji jest komfort i ograniczenie marnowania wody. Zamiast spuszczać kilka litrów chłodnej wody przed kąpielą lub myciem naczyń, użytkownik szybciej otrzymuje wodę o właściwej temperaturze. W większych budynkach poprawia to również higienę instalacji, ponieważ woda nie pozostaje długo nieruchoma w odległych odcinkach przewodów.
Nie oznacza to jednak, że pompa powinna działać przez całą dobę. Cyrkulacja ogrzewa także rury, a ciepło stopniowo ucieka do otoczenia. Przy słabej izolacji przewodów stały obieg może zwiększyć zużycie energii bardziej, niż użytkownik się spodziewa.
W domu jednorodzinnym najrozsądniejsze jest zwykle dopasowanie pracy pompy do rytmu mieszkańców. Można ustawić harmonogram, na przykład rano i wieczorem, uruchamiać pompę przyciskiem albo wykorzystać czujnik temperatury. W inteligentnym domu da się połączyć ją z obecnością domowników, sceną „poranek” lub czujnikiem ruchu przy łazience.
- Mały dom i krótkie przewody często nie potrzebują rozbudowanej cyrkulacji.
- Duży dom z odległą łazienką zwykle wyraźnie korzysta z dodatkowego obiegu.
- Budynek usługowy lub wielorodzinny wymaga starannego projektu, regulacji przepływów i kontroli temperatury.
W polskich warunkach technicznych wskazano, że w budynkach innych niż jednorodzinne powinien być zapewniony stały obieg ciepłej wody, także przy odcinkach przewodów o objętości powyżej 3 dm³ prowadzących do punktów poboru. Dom jednorodzinny jest w tym zakresie wyjątkiem, ale nie oznacza to, że można ignorować komfort, izolację i bezpieczeństwo instalacji.
Jak zaprojektować skuteczny obieg ciepłej wody
Sama pompa nie naprawi źle zaprojektowanych rur. Najpierw trzeba zaplanować trasę przewodu cyrkulacyjnego, dobrać średnice, przewidzieć zawory odcinające i zwrotne oraz zapewnić izolację cieplną. W większych instalacjach potrzebna jest także regulacja przepływu, aby woda docierała do wszystkich gałęzi, a nie wybierała tylko najłatwiejszej drogi.
Temperatura i bezpieczeństwo
Przepisy przewidują, że w punktach poboru temperatura ciepłej wody powinna wynosić od 55 do 60°C. Instalacja powinna też umożliwiać okresową dezynfekcję cieplną, podczas której temperatura może zostać podniesiona do poziomu 70-80°C. Taką procedurę należy wykonywać zgodnie z dokumentacją urządzeń, ponieważ zbyt gorąca woda grozi poparzeniem i może uszkodzić niektóre elementy.
Cyrkulacja pomaga ograniczyć zastój wody, ale nie zastępuje dezynfekcji. Nie można więc traktować samej pracy pompy jako pełnego zabezpieczenia przed bakteriami Legionella. Znaczenie mają również temperatura, regularna kontrola instalacji, izolacja oraz sposób użytkowania budynku.
Przeczytaj również: Jak ustawić ogrzewanie podłogowe, by działało oszczędnie?
Sterowanie pompą
Najprostszy wariant to zegar, który uruchamia pompę w wybranych godzinach. Lepszą kontrolę daje termostat mierzący temperaturę na przewodzie powrotnym. Pompa wyłącza się wtedy po osiągnięciu zadanej wartości, zamiast pracować bez potrzeby.
W domu z automatyką można pójść krok dalej. Przycisk przy łazience, czujnik ruchu albo harmonogram obecności uruchomi obieg tylko wtedy, gdy rzeczywiście będzie potrzebny. Z mojego doświadczenia wynika, że takie sterowanie daje lepszy efekt niż ustawienie pompy na pracę ciągłą, zwłaszcza gdy domownicy korzystają z wody o różnych porach.
Najczęstsze błędy przy cyrkulacji
Jednym z częstszych problemów jest brak izolacji przewodu cyrkulacyjnego. Woda wprawdzie szybko dociera do kranu, ale instalacja stale oddaje ciepło do ścian, szachtu lub kotłowni. W efekcie zasobnik częściej się dogrzewa, a komfort kosztuje więcej, niż powinien.
Drugim błędem jest zastosowanie zbyt mocnej pompy. Większa wydajność nie oznacza automatycznie lepszego działania. Nadmierny przepływ może powodować hałas, niepotrzebne zużycie energii i większe straty ciepła.
- Brak zaworu zwrotnego może powodować niekontrolowane przepływy w instalacji.
- Nieprawidłowy kierunek montażu pompy ogranicza jej wydajność lub prowadzi do awarii.
- Brak równoważenia instalacji sprawia, że niektóre punkty poboru są obsługiwane lepiej niż inne.
- Praca przez całą dobę nie ma sensu, jeśli dom jest używany tylko rano i wieczorem.
- Podłączenie niewłaściwej pompy może być problemem higienicznym i technicznym.
Jeżeli po uruchomieniu cyrkulacji woda nadal długo pozostaje chłodna, najpierw sprawdziłbym kierunek przepływu, działanie zaworu zwrotnego, ustawienia sterownika i drożność przewodu powrotnego. Dopiero później ma sens wymiana pompy na większą.
Co warto zaplanować przed remontem instalacji
Najłatwiej wykonać cyrkulację podczas budowy lub generalnego remontu, gdy można bezproblemowo poprowadzić dodatkową rurę od końca instalacji do zasobnika. W gotowym domu montaż bywa trudniejszy i droższy, szczególnie gdy przewody są ukryte w posadzce albo ścianach.
Przed decyzją warto policzyć orientacyjną objętość wody w najdłuższym odcinku, zmierzyć czas oczekiwania na ciepłą wodę i sprawdzić, jak często korzysta się z poszczególnych punktów. Czasem lepszym rozwiązaniem od pełnej przebudowy będzie poprawa izolacji, zmiana harmonogramu pracy pompy albo lokalny podgrzewacz przy odległym punkcie poboru.
Cyrkulacja nie jest dodatkiem, który zawsze trzeba montować. Dobrze zaprojektowana poprawia komfort i ogranicza straty wody, ale źle wyregulowana może stać się stałym odbiornikiem energii. Najlepszy układ to taki, który utrzymuje ciepło tam, gdzie jest potrzebne, i wyłącza się wtedy, gdy domownicy z niego nie korzystają.
