Planowanie miejsca dla pompy ciepła często sprowadza się do jednego praktycznego dylematu: czy jednostka zewnętrzna musi stać tuż przy ścianie, za którą znajduje się moduł wewnętrzny? Odpowiedź zależy od rodzaju urządzenia, długości przewodów, różnicy wysokości oraz wymagań producenta. Poniżej wyjaśniam, jakie odległości są zwykle bezpieczne, kiedy długa trasa zaczyna szkodzić instalacji i na co zwrócić uwagę przed montażem.
Najważniejsze zasady planowania odległości między jednostkami
- Nie ma jednej uniwersalnej odległości dla każdej pompy ciepła.
- W układach split typowy zakres przewodów chłodniczych wynosi około 3-30 m, a wybrane modele dopuszczają nawet 40 m.
- Liczy się rzeczywista długość trasy rur, a nie odległość mierzona w linii prostej.
- Jednostka zewnętrzna powinna być ustawiona możliwie blisko budynku, ale z zachowaniem swobodnego przepływu powietrza.
- W monobloku trzeba analizować przede wszystkim trasę rur wodnych, straty ciepła i ochronę przed zamarzaniem.
- Ostateczne limity zawsze wynikają z instrukcji konkretnego modelu.
Jaka odległość między jednostkami pompy ciepła jest rozsądna
Najbezpieczniej przyjąć, że jednostka zewnętrzna i wewnętrzna powinny znajdować się możliwie blisko siebie, ale niekoniecznie bezpośrednio po dwóch stronach tej samej ściany. W typowym domu jednorodzinnym dobrze zaprojektowana trasa ma często od kilku do kilkunastu metrów i nie powoduje problemów z pracą urządzenia.
W przypadku pompy typu split odległość wyznacza długość przewodów chłodniczych, którymi krąży czynnik chłodniczy. Producenci podają osobno minimalną długość rur, maksymalną długość całkowitą oraz dopuszczalną różnicę wysokości. Nie można więc kierować się wyłącznie ogólną zasadą, że „im bliżej, tym zawsze lepiej”. Zbyt krótka instalacja również może być niedopuszczalna.
| Rodzaj układu | Co ogranicza odległość | Praktyczna wskazówka |
|---|---|---|
| Split | Długość rur chłodniczych, różnica wysokości, ilość czynnika | Najczęściej warto planować trasę długości kilku do kilkunastu metrów |
| Monoblok | Długość i średnica rur wodnych, straty ciepła, ryzyko zamarznięcia | Jednostkę zewnętrzną najlepiej ustawiać blisko pomieszczenia technicznego |
| Układ z długą trasą | Spadek wydajności, większe koszty montażu, trudniejsze odpowietrzanie lub serwis | Trasę trzeba policzyć przed wyborem modelu, nie po wykonaniu instalacji |
W praktyce odległość 5-10 metrów zwykle nie jest powodem do obaw, jeśli przewody są prawidłowo dobrane i zaizolowane. Przy trasie przekraczającej 15-20 metrów zacząłbym już od sprawdzenia dokumentacji technicznej, a nie od zapewnień instalatora. Każdy dodatkowy łuk, pion i obejście budynku zwiększa rzeczywistą długość instalacji.
Limity przewodów w systemach split
W układzie split jednostka zewnętrzna oddaje lub pobiera ciepło za pośrednictwem czynnika chłodniczego. To właśnie dlatego długość rur ma większe znaczenie niż sama odległość urządzeń. Rury muszą mieć właściwą średnicę, izolację i przebieg, a po przekroczeniu długości fabrycznie napełnionej instalacji może być konieczne uzupełnienie czynnika chłodniczego.
Typowe wartości spotykane w dokumentacjach mieszczą się w szerokim zakresie. Niektóre modele dopuszczają około 15-25 metrów między jednostkami, inne 30 albo 40 metrów. Przykładowo Vaillant dla wybranych pomp aroTHERM Split plus podaje maksymalną długość linii do 40 metrów i różnicę wysokości do 30 metrów, ale nie oznacza to, że takie parametry dotyczą każdej pompy split.
Równie ważna jest minimalna długość. W wielu urządzeniach wynosi ona około 3 metrów. Krótsza trasa może utrudnić prawidłową pracę układu i zaburzyć warunki, dla których producent dobrał ilość czynnika w urządzeniu. Jeśli jednostki mają stanąć niemal obok siebie, trzeba sprawdzić ten parametr przed zakupem.
Dlaczego długość trasy wpływa na wydajność
Długa instalacja powoduje opory przepływu i zwiększa powierzchnię, przez którą układ wymienia ciepło z otoczeniem. Nawet dobra izolacja nie sprawia, że straty znikają całkowicie. W konsekwencji pompa może potrzebować więcej energii, a jej maksymalna moc grzewcza może być nieco niższa niż przy krótkiej trasie.
Nie oznacza to, że 20-metrowe przewody automatycznie przekreślają sens inwestycji. Oznacza jednak, że długa trasa powinna być uwzględniona przy doborze urządzenia, a nie traktowana jako szczegół montażowy. W dokumentacji Panasonic dla wybranych układów Aquarea pojawiają się również współczynniki korekcyjne, które pokazują spadek dostępnej mocy wraz z długością przewodów.

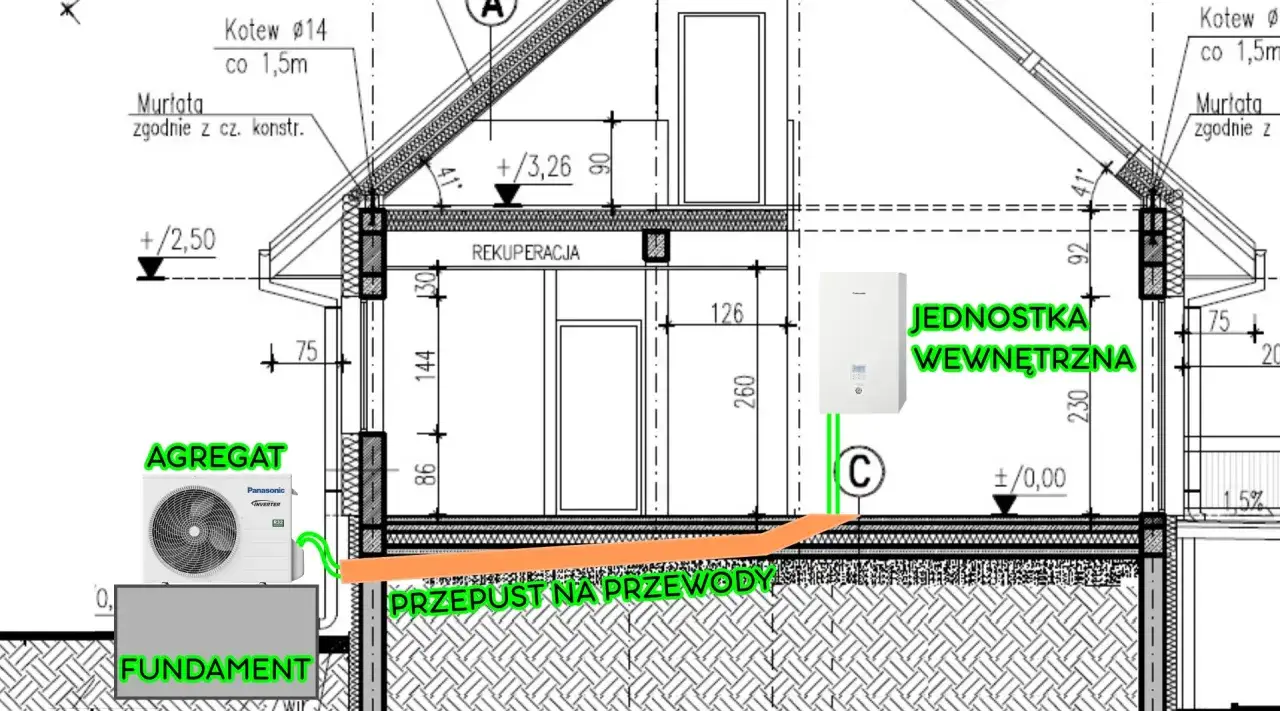

Monoblok zmienia sposób liczenia odległości
W pompie monoblok obieg chłodniczy znajduje się w jednostce zewnętrznej. Do budynku prowadzi się przede wszystkim rury z wodą grzewczą, dlatego pytanie o odległość wygląda tu inaczej niż w splicie. Nie ma typowej rury freonowej między urządzeniami, ale pojawiają się inne ograniczenia, przede wszystkim straty ciepła i zabezpieczenie instalacji przed mrozem.
Im dłuższy odcinek rur wodnych na zewnątrz, tym większe znaczenie ma izolacja, średnica przewodów i sposób prowadzenia trasy. Przy awarii zasilania lub zatrzymaniu obiegu woda może zamarznąć, jeśli producent nie przewidział odpowiedniego zabezpieczenia. Stosuje się między innymi zawory antyzamrożeniowe, dodatkowe źródło zasilania, właściwy płyn instalacyjny albo rozwiązanie opisane w instrukcji konkretnej pompy.
W monobloku nie podałbym jednej bezpiecznej liczby dla wszystkich urządzeń. Jedna pompa może dobrze pracować przy kilkunastu metrach rur, a inna będzie wymagała krótszej trasy ze względu na opory hydrauliczne. Instrukcja producenta i obliczenia instalatora są ważniejsze niż uniwersalna tabela z internetu.
Jak ocenić lokalizację monobloku
- Sprawdź, czy rury wodne można poprowadzić w sposób krótki i dobrze zaizolowany.
- Unikaj długiego odcinka prowadzonego płytko w gruncie lub bez ochrony przed wilgocią.
- Zapewnij możliwość opróżnienia, serwisowania i odpowietrzenia instalacji.
- Ustal, jak system zachowa się przy braku prądu podczas mrozu.
Moim zdaniem przy monobloku bardziej opłaca się czasem przesunąć jednostkę zewnętrzną o kilka metrów niż później kompensować błędy grubszą izolacją, dodatkową pompą obiegową i skomplikowanym zabezpieczeniem przeciwzamrożeniowym. Ta różnica nie zawsze będzie widoczna na etapie wyceny, ale wychodzi podczas eksploatacji.
Odległość pozioma to nie wszystko
Jednostki mogą być oddalone od siebie w poziomie, w pionie albo jednocześnie w obu kierunkach. Dla instalatora ważna jest długość rzeczywistej trasy, czyli przebieg rur od jednego urządzenia do drugiego. Jeżeli pompa stoi 8 metrów od ściany, ale przewody biegną przez poddasze, wykonują kilka załamań i schodzą do kotłowni, instalacja może mieć 15 metrów lub więcej.
Trzeba też sprawdzić, czy jednostka zewnętrzna znajduje się nad modułem wewnętrznym, czy pod nim. Dopuszczalna różnica wysokości może być różna w obu wariantach. W przywoływanych danych Vaillant dla jednego z systemów maksymalna długość trasy wynosi 40 metrów, lecz dopuszczalna wysokość zależy od kierunku montażu i jest ograniczona osobno.
| Co zmierzyć przed montażem | Dlaczego ma znaczenie |
|---|---|
| Długość rur w jedną stronę | To podstawowy parametr przy porównaniu z limitem producenta |
| Różnicę wysokości | Wpływa na pracę układu i możliwość odprowadzenia oleju lub wody |
| Liczbę kolan i załamań | Zwiększa opory przepływu oraz czas montażu |
| Średnicę i izolację przewodów | Decyduje o stratach i poprawnym działaniu instalacji |
| Miejsce przejścia przez ścianę | Trzeba zabezpieczyć je przed wilgocią, drganiami i mostkiem termicznym |
Przed podpisaniem umowy poprosiłbym o prosty szkic trasy z zaznaczoną długością przewodów. Taki rysunek szybko pokazuje, czy oferta zakłada realne 10 metrów, czy tylko optymistyczne 10 metrów mierzone między punktami na mapie.

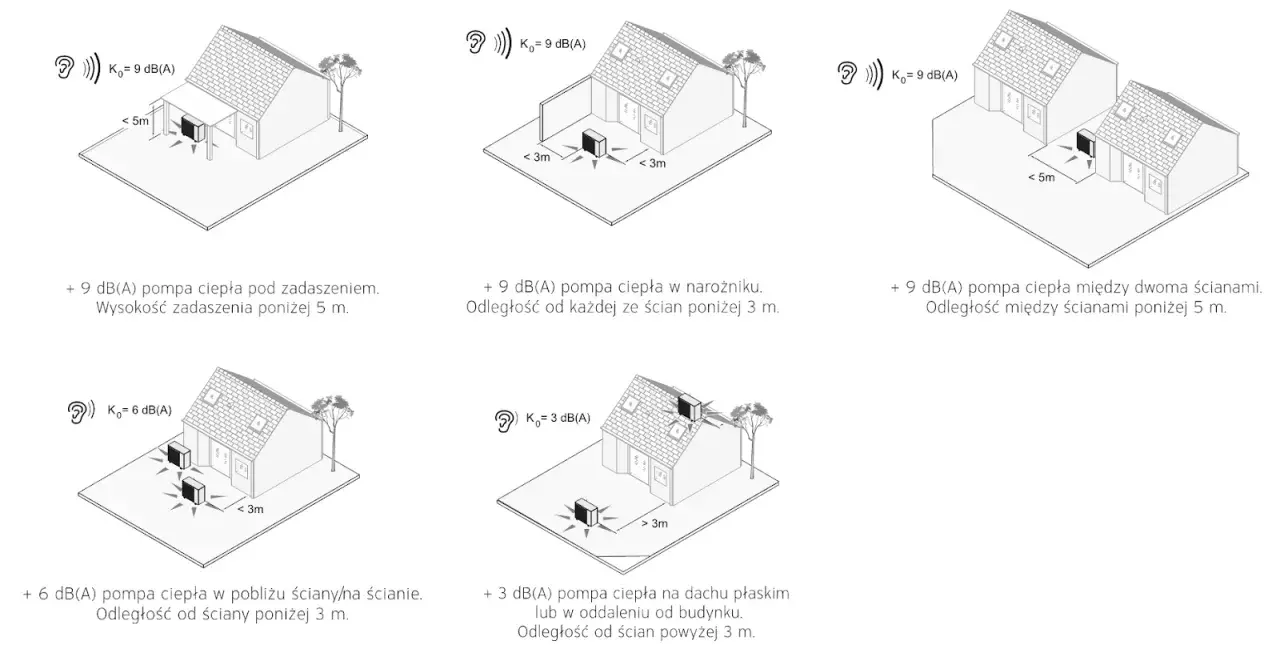

Gdzie ustawić jednostkę zewnętrzną, żeby nie żałować
Odległość od jednostki wewnętrznej to tylko jeden element. Jednostka zewnętrzna potrzebuje swobodnego przepływu powietrza, miejsca na odprowadzenie skroplin i dostępu serwisowego. Nie powinno się jej wciskać w ciasny narożnik, zasłaniać gęstą roślinnością ani ustawiać w miejscu, w którym zimą lód i śnieg zablokują wentylator.
W materiałach edukacyjnych ZPE pojawia się zalecenie zachowania co najmniej 30 cm od ściany budynku, ale konkretne odległości z przodu, z boków i nad urządzeniem mogą być większe. Tutaj również pierwszeństwo ma instrukcja danego modelu, bo różnią się konstrukcje wentylatorów i wymagany kierunek wyrzutu powietrza.
Hałas i drgania
Najkrótsza trasa nie zawsze oznacza najlepsze miejsce. Jednostka ustawiona przy sypialni, na lekkiej ścianie albo pod oknem może być bardziej uciążliwa niż urządzenie oddalone o kilka metrów. Warto zastosować stabilny fundament, podkładki antywibracyjne i nie kierować strumienia powietrza w stronę tarasu lub sąsiedniego budynku.
Sam zwracam szczególną uwagę na lokalizacje przy ścianach sypialni. Na papierze poziom hałasu może wyglądać dobrze, ale nocą nawet ciche buczenie sprężarki i przenoszone drgania potrafią przeszkadzać. Dwa metry dodatkowej trasy często są rozsądniejszym kompromisem niż urządzenie ustawione w złym miejscu.
Najczęstsze błędy przy planowaniu trasy
Najczęściej spotykam się z przekonaniem, że skoro producent dopuszcza 30 lub 40 metrów, to instalację najlepiej poprowadzić maksymalnie daleko i ustawić urządzenie tam, gdzie najmniej przeszkadza. Limit maksymalny jest jednak granicą techniczną, a nie rekomendowaną długością dla każdego domu.
- Mierzenie odległości w linii prostej zamiast po planowanej trasie rur.
- Pomijanie różnicy wysokości między kotłownią a miejscem montażu.
- Brak informacji o dodatkowej ilości czynnika przy długiej instalacji split.
- Prowadzenie rur wodnych monobloku bez realnej ochrony przed zamarzaniem.
- Ustawienie jednostki pod rynną, gdzie skropliny i woda z dachu tworzą oblodzenie.
- Brak miejsca na późniejszy dostęp serwisowy.
- Zakładanie, że parametry jednej marki obowiązują także dla innego modelu.
Jeżeli instalator podaje wyłącznie hasło „możemy zrobić do 40 metrów”, poprosiłbym o wskazanie tej wartości w instrukcji konkretnego urządzenia. Według danych Daikin wybrane konfiguracje mają limit 15 metrów między jednostką zewnętrzną i wewnętrzną, mimo że całkowita długość instalacji może być większa. To dobry przykład, dlaczego nie wolno przenosić jednej liczby na całą kategorię pomp.
Jak sprawdzić projekt przed zamówieniem pompy
Przed wyborem urządzenia przygotowałbym krótką listę kontrolną. Nie trzeba od razu tworzyć pełnego projektu wykonawczego, ale instalator powinien znać położenie kotłowni, planowane miejsce jednostki zewnętrznej, przebieg przewodów i różnicę poziomów.
- Określ, czy wybierasz pompę split, czy monoblok.
- Zmierz planowaną trasę przewodów wraz z pionami i obejściami.
- Sprawdź minimalną i maksymalną długość instalacji dla konkretnego modelu.
- Zweryfikuj dopuszczalną różnicę wysokości.
- Ustal sposób izolacji, przejścia przez ścianę i odprowadzenia skroplin.
- Oceń hałas, dostęp serwisowy oraz odległość od okien i granicy działki.
- Poproś o potwierdzenie, czy przy danej długości trzeba uzupełnić czynnik lub zastosować dodatkowe zabezpieczenia.
Jeśli planowana trasa jest bliska limitu producenta, rozważyłbym inny model, zmianę miejsca kotłowni albo ustawienie jednostki na osobnym fundamencie bliżej budynku. Najdroższy błąd to wybór pompy przed sprawdzeniem warunków montażowych, bo późniejsze korekty często kosztują więcej niż wcześniejsze dopracowanie projektu.
Odległość, która działa w praktyce
Dla większości domów jednorodzinnych rozsądnym celem jest krótka, prosta trasa o długości kilku lub kilkunastu metrów, bez zbędnych załamań i dużej różnicy wysokości. Taki układ ułatwia montaż, ogranicza straty i upraszcza serwis, ale nie jest sztywną regułą dla każdego urządzenia.
Jeżeli potrzebujesz ustawić jednostki dalej, nie oznacza to automatycznie złej instalacji. Trzeba tylko dobrać pompę do warunków, policzyć trasę zgodnie z dokumentacją i uwzględnić wszystkie konsekwencje techniczne. Właśnie dlatego przy pytaniu o odległość między jednostką zewnętrzną a wewnętrzną najuczciwsza odpowiedź brzmi: tak blisko, jak pozwala budynek, lecz zawsze w granicach określonych dla konkretnego modelu.
