Dobór rury do rozdzielacza podłogówki wpływa na przepływ, równomierność ogrzewania i pracę pompy obiegowej. Pytanie o to, jaka średnica rury do rozdzielacza podłogówki będzie właściwa, wymaga jednak rozróżnienia dwóch elementów: rur tworzących pętle w posadzce oraz przewodów doprowadzających wodę do rozdzielacza. Poniżej pokazuję praktyczne średnice, długości pętli, zasady doboru i błędy, które później trudno naprawić.
Najczęściej sprawdza się rura 16 × 2 mm, ale nie w każdej części instalacji
- 16 × 2 mm to najpopularniejszy wybór do pętli ogrzewania podłogowego w domu jednorodzinnym.
- 17 × 2 mm może być korzystna przy pompach ciepła i większych powierzchniach.
- 20 × 2 mm stosuje się przy dłuższych pętlach oraz większym zapotrzebowaniu na przepływ.
- Rura zasilająca rozdzielacz ma zwykle większą średnicę niż rura zatopiona w podłodze.
- Ostateczny wybór zależy od długości pętli, liczby obiegów, mocy grzewczej i strat ciśnienia.
Najlepsza średnica rury do typowej podłogówki
W większości domowych instalacji jako punkt wyjścia przyjmuje się rurę 16 × 2 mm. Pierwsza wartość oznacza średnicę zewnętrzną, a druga grubość ścianki, więc światło rury ma około 12 mm. Taki wymiar dobrze współpracuje z popularnymi rozdzielaczami, złączkami eurokonus i systemami mocowania.
Rura 16 × 2 mm jest elastyczna, łatwa do układania i pozwala prowadzić pętle o długości odpowiedniej dla większości pomieszczeń. Sam najczęściej traktuję ją jako rozsądny standard dla salonu, sypialni, kuchni czy korytarza, o ile projekt nie wskazuje na większe obciążenie hydrauliczne.
| Wymiar rury | Typowe zastosowanie | Praktyczna uwaga |
|---|---|---|
| 14 × 2 mm | Małe powierzchnie, cienkie systemy | Większy opór przepływu, wymaga dokładnego projektu |
| 16 × 2 mm | Standardowe pętle w domach jednorodzinnych | Najłatwiejszy dostęp do rur i złączek |
| 17 × 2 mm | Większe pętle, instalacje niskotemperaturowe | Nieco większy przekrój wewnętrzny niż w rurze 16 mm |
| 20 × 2 mm | Dłuższe pętle i większe powierzchnie | Wymaga większego promienia gięcia i odpowiednich złączek |
Nie należy jednak wybierać średnicy wyłącznie dlatego, że większa rura wygląda na wydajniejszą. Jeśli pętla jest krótka, rura 20 mm może utrudnić układanie, zwiększyć promień gięcia i nie przynieść odczuwalnej korzyści. Liczy się dopasowanie hydrauliczne całego układu, a nie sama średnica nadrukowana na rurze.
Rura w pętli a przewód do rozdzielacza
Najczęstsze nieporozumienie polega na traktowaniu wszystkich rur w instalacji tak samo. Rura 16 × 2 mm może tworzyć pętlę w podłodze, ale nie zawsze powinna służyć jako przewód zasilający rozdzielacz z kotłowni lub pompy ciepła.
Przewód doprowadzający wodę musi przenieść sumę przepływów ze wszystkich obiegów. Przy czterech lub sześciu pętlach często wystarcza przewód o średnicy około 20-25 mm, natomiast przy ośmiu, dziesięciu czy dwunastu obiegach częściej stosuje się 25-32 mm. Są to wartości orientacyjne, ponieważ dokładny dobór zależy także od długości trasy, temperatury zasilania i wymaganej mocy.

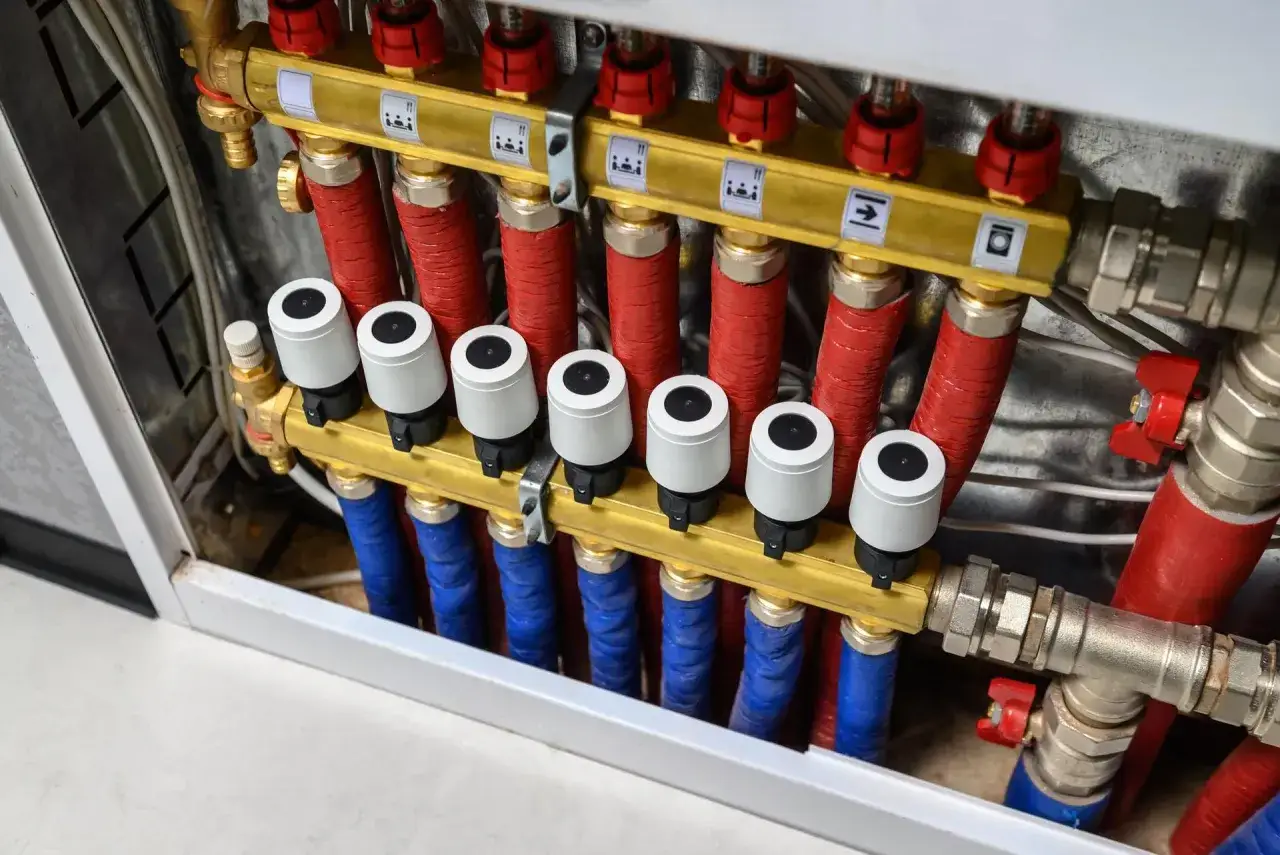

Wiele rozdzielaczy ma główne przyłącze G1, a wyjścia do pętli G3/4 z eurokonusem. Nie oznacza to jednak, że do każdego miejsca należy doprowadzić rurę o identycznym wymiarze. Gwint przyłącza i średnica przewodu to dwie różne rzeczy, dlatego przed zakupem trzeba sprawdzić zarówno dokumentację rozdzielacza, jak i rodzaj złączki.
Orientacyjny dobór przewodu zasilającego
| Liczba pętli | Często spotykany zakres przewodu | Kiedy zachować ostrożność |
|---|---|---|
| 2-4 | 20-25 mm | Przy długiej trasie lub dużej mocy lepiej wykonać obliczenia |
| 5-8 | 25 mm | Przy dużej długości przewodu może być potrzebne 32 mm |
| 9-12 | 25-32 mm | Decydują łączny przepływ i opory instalacji |
| Powyżej 12 | 32 mm lub więcej | Warto rozważyć kilka rozdzielaczy albo kolektor główny |
Ta tabela pomaga rozpocząć rozmowę z instalatorem, ale nie zastępuje projektu. Przy rozbudowanym domu lepiej zwiększyć średnicę przewodu niż później zmuszać pompę do pracy na granicy możliwości. Z drugiej strony przewymiarowanie całej instalacji również nie jest automatycznie korzystne, bo zwiększa koszt materiałów i nie rozwiąże problemu źle podzielonych pętli.
Długość pętli ma większe znaczenie, niż sugeruje sama średnica
Rura 16 × 2 mm dobrze działa wtedy, gdy pętla nie jest przesadnie długa. W typowej instalacji przyjmuje się często około 70-100 m rury na obieg, licząc także odcinek doprowadzający od rozdzielacza. Górna granica nie jest sztywnym przepisem, lecz praktycznym ograniczeniem wynikającym ze strat ciśnienia i możliwości regulacji przepływu.
Jeżeli pomieszczenie wymaga więcej rury, lepiej podzielić je na dwa obiegi niż tworzyć jedną bardzo długą pętlę. Dwie krótsze pętle łatwiej wyregulować, szybciej reagują na zmiany temperatury i nie obciążają nadmiernie pompy. To jeden z tych elementów, na których oszczędność materiału zwykle mści się podczas pierwszego sezonu grzewczego.
Przeczytaj również: Dlaczego kocioł z podajnikiem gaśnie? Przyczyny i bezpieczna diagnoza
Jak średnica łączy się z rozstawem rur
Przy rurze 16 mm często stosuje się rozstaw 10, 15 albo 20 cm. Rozstaw 10 cm sprawdza się przy dużych stratach ciepła, przy ścianach zewnętrznych i w łazienkach. W pokojach o umiarkowanym zapotrzebowaniu popularny jest rozstaw 15 cm, natomiast 20 cm można rozważyć w dobrze ocieplonych pomieszczeniach o małym obciążeniu.
Przykładowo przy rozstawie 15 cm jeden metr kwadratowy podłogi wymaga około 6,7 m rury, bez dokładania długości na dojścia do rozdzielacza. Z odcinka 90 m zostaje więc mniej więcej 12-13 m² powierzchni grzewczej. Im mniejszy rozstaw, tym szybciej kończy się dostępna długość pętli, dlatego duże pomieszczenia często dzieli się na kilka obiegów.
Rura 17 × 2 mm lub 20 × 2 mm może ograniczyć opory przepływu, ale nie zwalnia z kontroli długości pętli. Nie powinno się również zmieniać średnicy w połowie jednego obiegu. Każda pętla powinna być wykonana z jednego odcinka rury, bez połączeń zatopionych w posadzce.
Kiedy wybrać rurę 17 albo 20 mm
Rura 17 × 2 mm bywa dobrym rozwiązaniem w instalacjach zasilanych pompą ciepła, szczególnie gdy projekt zakłada większe obiegi i niską temperaturę zasilania. Większy przekrój wewnętrzny pomaga uzyskać wymagany przepływ przy mniejszych stratach ciśnienia. Nie jest to jednak uniwersalna recepta dla każdego domu, bo trzeba zachować zgodność z systemem mocowania i złączkami.
Rurę 20 × 2 mm stosuje się przede wszystkim tam, gdzie pojedyncza pętla ma obsługiwać większą powierzchnię albo gdy projektant chce ograniczyć opory hydrauliczne. Jest mniej wygodna przy ciasnych zakrętach, dlatego potrzebuje większego promienia gięcia. W małej łazience może być po prostu niepraktyczna.
| Wariant | Zalety | Ograniczenia |
|---|---|---|
| 16 × 2 mm | Niska cena, łatwe układanie, szeroka dostępność | Większy opór przy długich pętlach |
| 17 × 2 mm | Dobry kompromis dla większych obiegów i pomp ciepła | Trzeba dobrać dedykowane złączki oraz uchwyty |
| 20 × 2 mm | Niższe opory i możliwość obsługi większych powierzchni | Trudniejsze gięcie, większy koszt i wymagania montażowe |
Moja praktyczna ocena jest prosta: w zwykłym domu najpierw analizuję możliwość poprawnego podziału instalacji na pętle 16 mm. Dopiero gdy długości, przepływy albo moc obiegów uzasadniają większy przekrój, przechodzę do 17 lub 20 mm. Większa rura nie naprawi błędnego projektu rozstawu i liczby pętli.
Jak sprawdzić dobór przed zamknięciem posadzki
Przed zalaniem rur warto mieć prostą tabelę z numerem pętli, pomieszczeniem, długością obiegu, rozstawem i przewidywanym przepływem. Taki zapis później ułatwia regulację rotametrów oraz znalezienie obiegu, który pracuje nieprawidłowo.
- Sprawdź, czy rura ma odpowiednią średnicę i barierę antydyfuzyjną EVOH.
- Porównaj średnicę rury ze złączką przy rozdzielaczu, na przykład 16 × 2 mm z odpowiednim eurokonusem.
- Zmierz długość każdej pętli i dodaj odcinki prowadzone od szafki.
- Sprawdź, czy najdłuższy obieg nie wymusza nadmiernego przepływu lub zbyt wysokiej nastawy pompy.
- Wykonaj próbę szczelności przed wylaniem jastrychu.
- Po uruchomieniu instalacji wyreguluj przepływy na rotametrach zamiast otwierać wszystkie zawory na maksimum.
Szczególnej uwagi wymaga miejsce wyjścia rur z posadzki. Zbyt ciasny łuk może załamać przekrój i ograniczyć przepływ, nawet jeśli sama średnica została dobrana prawidłowo. Przy rozdzielaczu dobrze sprawdza się prowadzenie rur w łagodnych łukach oraz zabezpieczenie ich przed mechanicznym obciążeniem.
Jeśli system ma współpracować z automatyką domu, warto od razu przewidzieć siłowniki na zaworach rozdzielacza, termostaty pokojowe i centralę sterującą. Sama automatyka nie skompensuje źle wykonanej hydrauliki, ale po poprawnym zrównoważeniu pozwala ograniczyć przegrzewanie pomieszczeń i lepiej wykorzystać bezwładność ogrzewanej podłogi.
Najczęstsze błędy przy wyborze średnicy
- Dobór rury tylko po średnicy gwintu rozdzielacza, bez sprawdzenia wymiaru zewnętrznego i grubości ścianki.
- Łączenie rur 16, 17 i 20 mm z przypadkowymi złączkami, które nie zapewniają prawidłowego uszczelnienia.
- Wykonanie jednej bardzo długiej pętli zamiast podziału powierzchni na dwa obiegi.
- Założenie, że rura 20 mm zawsze da niższe rachunki za ogrzewanie.
- Pominięcie strat ciśnienia na zaworach, filtrach, grupie pompowej i przewodach doprowadzających.
- Brak dokumentacji przebiegu rur przed wykonaniem wylewki.
Najbardziej kosztowny błąd to zwykle nie wybór rury 16 zamiast 17 mm, lecz brak równoważenia hydraulicznego. Jeżeli jedna pętla ma 45 m, a druga 105 m, woda naturalnie chętniej popłynie krótszą drogą. Rotametry i poprawne nastawy są tak samo ważne jak średnica rury.
Decyzja, która dobrze działa w większości domów
Do typowych pętli ogrzewania podłogowego wybrałbym rurę 16 × 2 mm, pod warunkiem że obiegi zostaną prawidłowo podzielone i nie będą nadmiernie długie. Przy większych powierzchniach, pompach ciepła i wymagających parametrach można rozważyć 17 × 2 mm, a 20 × 2 mm zostawić dla układów, w których wynika to z obliczeń.
Przewód doprowadzający wodę do rozdzielacza powinien mieć osobny dobór. Dla małej instalacji może wystarczyć 20-25 mm, dla większej częściej potrzebne jest 25-32 mm. Ostatecznie najważniejsza jest nie sama liczba na rurze, lecz zgodność przepływu, długości pętli, mocy i oporów hydraulicznych. Taki dobór daje instalację cichą, stabilną i łatwą do sterowania przez automatykę domową.
