Plus i minus w panelu fotowoltaicznym - jak je sprawdzić?

Podłączenie panelu fotowoltaicznego zaczyna się od prostej, ale bardzo ważnej rzeczy: rozpoznania przewodu dodatniego i ujemnego. Ustalenie, gdzie znajduje się plus i minus w panelu fotowoltaicznym, pozwala uniknąć odwrotnej polaryzacji, problemów z falownikiem i uszkodzenia elementów instalacji. Pokażę, gdzie szukać oznaczeń, jak potwierdzić je multimetrem oraz jak poprawnie łączyć moduły w szeregu i równolegle.

Gdzie na panelu znajduje się plus i minus

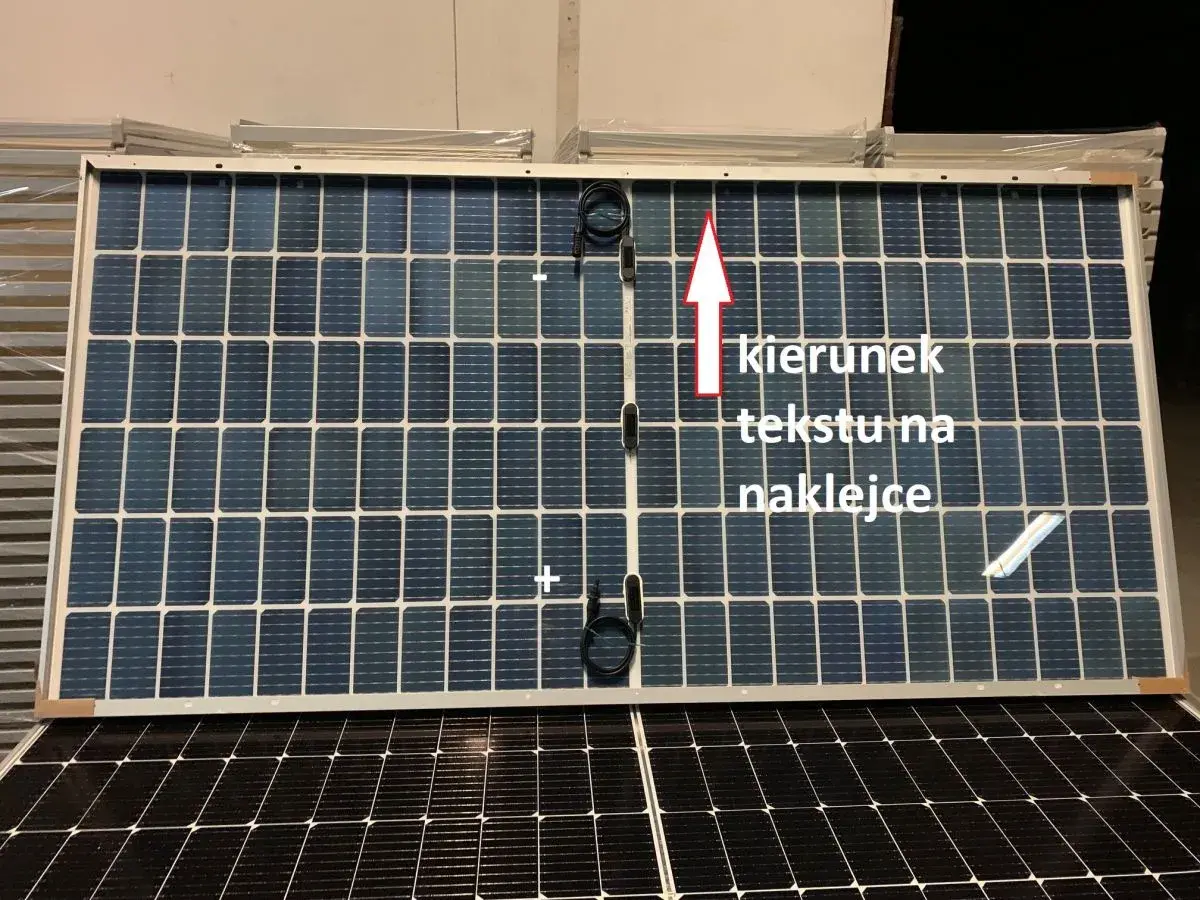

Najczęściej oba przewody wychodzą ze skrzynki przyłączeniowej umieszczonej z tyłu modułu. Przy kablach, na obudowie skrzynki albo na naklejce producent umieszcza symbole „+” i „−”. Czasami oznaczenie znajduje się tylko w instrukcji lub na rysunku elektrycznym panelu.

W nowych modułach przewody bywają opisane także przy samych złączach. Czerwony kabel zwykle oznacza biegun dodatni, a czarny ujemny, ale nie traktuję koloru jako rozstrzygającego. W instalacjach, w których użyto dwóch czarnych przewodów, jedyną rozsądną metodą jest sprawdzenie oznaczeń i wykonanie pomiaru.

W praktyce często spotyka się układ, w którym przewód dodatni ma czerwony kolor, a ujemny czarny. Zdarza się jednak, że oba kable są czarne, szczególnie po naprawie, przedłużeniu albo wymianie fragmentu instalacji. Dlatego przed podłączeniem do falownika zawsze sprawdzam symbol biegunowości i wynik pomiaru, zamiast zgadywać na podstawie wyglądu.

Jak sprawdzić biegunowość multimetrem

Najpewniejszym sposobem jest pomiar napięcia stałego między dwoma przewodami panelu. Panel musi być oświetlony, ponieważ bez światła napięcie może spaść do wartości utrudniającej ocenę. Nie trzeba jednak wystawiać go na pełne słońce, jeśli nie jest to konieczne, ponieważ już rozproszone światło może wygenerować niebezpieczne napięcie.

1. Sprawdź na tabliczce znamionowej wartość Voc, czyli napięcie obwodu otwartego panelu.
2. Ustaw multimetr na napięcie stałe DC i wybierz zakres wyższy niż Voc. Dla pojedynczego modułu często będzie to zakres 100 V DC, ale zawsze kieruj się parametrami konkretnego panelu.
3. Włóż czarny przewód pomiarowy do gniazda COM, a czerwony do gniazda napięciowego, zwykle oznaczonego jako V.
4. Dotknij czerwoną sondą jednego przewodu panelu, a czarną sondą drugiego.
5. Odczytaj znak przed wynikiem napięcia i oznacz przewody po pomiarze.

Jeśli miernik pokaże na przykład +38 V, przewód dotykany czerwoną sondą jest plusem, a przewód dotykany czarną sondą minusem. Jeżeli zobaczysz −38 V, sondy są przyłożone odwrotnie. To nie oznacza awarii miernika, tylko informuje o zamianie biegunów.

Podczas pomiaru nie przełączaj przewodów do gniazda pomiaru prądu. Ustawienie multimetru na ampery i przyłożenie sond bezpośrednio do przewodów może spowodować zwarcie panelu, uszkodzenie bezpiecznika w mierniku, a nawet łuk elektryczny. Nie sprawdzaj też przewodów funkcją oporu lub ciągłości obwodu, gdy panel jest pod napięciem.

Co naprawdę oznaczają złącza MC4

Złącza MC4 służą do szybkiego i szczelnego łączenia przewodów fotowoltaicznych. W gotowych modułach często spotyka się określony układ obudów dla przewodu dodatniego i ujemnego, ale nazewnictwo „męskie” i „żeńskie” bywa mylące. Dotyczy ono zarówno kształtu obudowy, jak i metalowego styku znajdującego się w środku.

Nie zakładam więc, że konkretny typ obudowy automatycznie oznacza plus albo minus. Producent może zastosować inną konfigurację, a przewody mogły zostać później wymienione. Liczy się polaryzacja elektryczna, a nie sam wygląd konektora.

Nie należy łączyć przypadkowych złączy tylko dlatego, że mechanicznie do siebie pasują. Najbezpieczniej stosować elementy kompatybilne, przeznaczone do instalacji PV i zgodne z wymaganiami producenta. Połączenie powinno zostać dociśnięte do wyraźnego zatrzaśnięcia, ale nie wolno rozłączać go pod obciążeniem.

Jeśli przewody panelu są przedłużane, każdy koniec oznaczam od razu etykietą PV+ albo PV−. Taki drobiazg oszczędza później pomyłek przy falowniku, regulatorze ładowania lub rozdzielnicy DC, zwłaszcza gdy kilka identycznych kabli biegnie obok siebie.

Jak łączyć panele szeregowo i równolegle

W typowej instalacji dachowej panele łączy się szeregowo w tak zwany string. Wtedy plus pierwszego modułu łączy się z minusem kolejnego, a wolny minus pierwszego i wolny plus ostatniego prowadzi się do falownika. Napięcia paneli sumują się, natomiast prąd stringu pozostaje zbliżony do prądu pojedynczego modułu.

Przykładowo cztery panele o napięciu roboczym około 40 V mogą utworzyć obwód o napięciu roboczym około 160 V. Dokładną wartość trzeba jednak wyliczyć z parametrów konkretnego modelu i sprawdzić względem zakresu MPPT oraz maksymalnego napięcia wejściowego falownika.

Przy połączeniu równoległym łączy się plus z plusem i minus z minusem. Napięcie pozostaje podobne jak dla jednego modułu, ale rośnie dostępny prąd. Takie rozwiązanie może mieć sens przy określonych warunkach projektowych, lecz wymaga właściwych zabezpieczeń, przewodów i oceny prądów zwrotnych.

Najczęstszy błąd polega na mechanicznym połączeniu przewodów bez sprawdzenia, do którego wejścia falownika trafiają. Po wykonaniu stringu mierzę jego napięcie całkowite i sprawdzam polaryzację całego obwodu. W przypadku kilku modułów nie wystarczy potwierdzić tylko pierwszego panelu.

Co grozi przy zamianie plusa z minusem

Odwrotna polaryzacja może spowodować, że falownik nie uruchomi danego wejścia MPPT albo wyświetli błąd napięcia DC. W lepszych urządzeniach zabezpieczenia często ograniczają skutki pomyłki, ale nie należy zakładać, że elektronika zawsze ochroni instalację.

Ryzyko rośnie przy łączeniu kilku paneli, ponieważ napięcie całego stringu może wynosić kilkaset woltów DC. Taki prąd stały jest szczególnie niebezpieczny przy rozłączaniu, gdyż łuk elektryczny trudniej wygasić niż w obwodzie prądu przemiennego.

• Nie zwieraj przewodów panelu, nawet na chwilę.
• Nie rozpinaj złączy MC4, gdy string pracuje i jest obciążony.
• Nie pracuj na dachu bez odpowiednich zabezpieczeń i doświadczenia.
• Przed wejściem do falownika sprawdź napięcie, polaryzację i zgodność z jego instrukcją.
• Nie traktuj przewodu ujemnego jako przewodu ochronnego ani uziemienia.

Przy pojedynczym panelu napięcie bywa niższe, ale nadal może być niebezpieczne. Jeśli instalacja jest już podłączona do falownika, ma kilka modułów w szeregu albo wymaga pracy na dachu, pomiar i dalsze czynności powinien wykonać instalator z odpowiednimi uprawnieniami oraz sprzętem.

Prosta kontrola przed podłączeniem panelu

Przed wpięciem przewodów do regulatora lub falownika przechodzę przez krótką listę kontrolną. Najpierw porównuję oznaczenia na panelu z dokumentacją, później sprawdzam przewody miernikiem, a na końcu weryfikuję, czy sposób połączenia odpowiada schematowi instalacji.

• Odczytaj oznaczenia + i − na module lub w instrukcji.
• Sprawdź, czy przewody nie zostały zamienione albo przedłużone w odwrotnej kolejności.
• Zmierz napięcie DC i zweryfikuj znak wyniku.
• Oznacz przewody przed prowadzeniem ich do rozdzielnicy lub falownika.
• Po połączeniu stringu sprawdź jego napięcie całkowite oraz polaryzację.

Najważniejsza zasada jest prosta: kolor i kształt złącza pomagają, ale pomiar rozstrzyga. Jeżeli wynik nie pasuje do oznaczeń producenta, zatrzymuję montaż i szukam przyczyny zamiast podłączać przewody na próbę. W instalacjach fotowoltaicznych kilka minut dodatkowej kontroli jest zdecydowanie tańsze niż naprawa falownika, złącza albo uszkodzonego okablowania.
