Napięcie jałowe ogniwa fotowoltaicznego określa, jaką różnicę potencjałów może wytworzyć ogniwo lub panel, gdy do jego zacisków nie jest podłączony odbiornik. Ten parametr pomaga dobrać falownik, policzyć maksymalne napięcie łańcucha modułów i ocenić, czy instalacja działa prawidłowo. Wyjaśniam, czym jest Voc, od czego zależy, jak odczytywać go z karty katalogowej oraz jak bezpiecznie interpretować pomiary.
Voc mówi o napięciu bez obciążenia, ale nie o bieżącej produkcji energii
- Voc to napięcie obwodu otwartego, mierzone przy prądzie równym zero.
- Pojedyncze krzemowe ogniwo osiąga zwykle około 0,5-0,7 V, a typowy moduł około 40-50 V.
- Spadek temperatury powoduje wzrost napięcia, dlatego najgroźniejsze dla falownika są mroźne, słoneczne dni.
- Do obliczeń trzeba użyć współczynnika temperaturowego Voc z karty katalogowej.
- Voc nie jest napięciem roboczym. Podczas produkcji energii ważniejszy jest parametr Vmp, czyli napięcie w punkcie mocy maksymalnej.
Czym jest napięcie obwodu otwartego ogniwa PV
Wartość Voc, od angielskiego open-circuit voltage, oznacza napięcie zmierzone między zaciskami źródła, gdy obwód jest otwarty i prąd nie płynie. Ogniwo jest oświetlone, wytwarza różnicę potencjałów, ale nie zasila żadnego urządzenia.
To trochę jak pomiar ciśnienia w instalacji przy zamkniętym zaworze. Odczyt może być wysoki, ale nie mówi jeszcze, ile energii faktycznie da się odebrać. Dlatego napięcie jałowe jest przydatne przy projektowaniu i diagnostyce, lecz nie służy do oceny bieżącej mocy panelu.
W karcie katalogowej spotkasz oznaczenie Voc albo UOC. Dla pojedynczego ogniwa krzemowego będzie to zwykle około 0,5-0,7 V. Moduł złożony z kilkudziesięciu ogniw połączonych szeregowo osiąga najczęściej około 35-50 V napięcia jałowego, zależnie od konstrukcji i warunków testu.
Od czego zależy wartość Voc
Producent podaje napięcie obwodu otwartego w określonych warunkach, najczęściej według STC. Oznacza to nasłonecznienie 1000 W/m², temperaturę ogniwa 25°C oraz widmo AM 1,5. Na dachu warunki prawie nigdy nie są identyczne, dlatego rzeczywisty pomiar może wyraźnie odbiegać od wartości katalogowej.
Temperatura ogniwa ma największe znaczenie
Wraz ze wzrostem temperatury napięcie Voc spada. Gdy moduł się wychładza, napięcie rośnie, co ma duże znaczenie przy obliczaniu maksymalnej liczby paneli w jednym łańcuchu. Typowy współczynnik temperaturowy napięcia wynosi około -0,25 do -0,35% na każdy stopień Celsjusza, ale zawsze należy sprawdzić konkretny model.
Przykładowy moduł może mieć Voc 42,05 V i współczynnik -0,29%/°C. Przy temperaturze ogniwa -10°C różnica względem warunków STC wynosi 35°C, więc napięcie wzrośnie orientacyjnie o 10,15%. Daje to około 46,3 V na moduł, a nie 42,05 V.
Przeczytaj również: Regulator PWM - jak działa i kiedy wybrać MPPT?
Nasłonecznienie i warunki pracy
Przy słabszym oświetleniu napięcie jałowe również się zmienia, choć zwykle mniej gwałtownie niż prąd zwarciowy. Zależność nie jest liniowa, dlatego zachmurzenie nie obniża Voc dokładnie proporcjonalnie do spadku natężenia światła. W praktyce przy bardzo słabym świetle napięcie może być znacznie niższe, mimo że miernik nadal pokaże obecność napięcia.
Na odczyt wpływają także zabrudzenie, zacienienie, uszkodzone połączenia i różnice między modułami. Częściowe zacienienie częściej ogranicza prąd całego łańcucha niż samo napięcie jałowe, ale przy nietypowych usterkach może zmienić także rozkład napięć między modułami.
Voc, Vmp i Isc nie oznaczają tego samego
Najczęstszy błąd polega na traktowaniu napięcia jałowego jako napięcia, przy którym panel normalnie pracuje. W rzeczywistości moduł ma kilka podstawowych parametrów, a każdy odpowiada na inne pytanie.
| Parametr | Co oznacza | Do czego służy |
|---|---|---|
| Voc | Napięcie przy otwartym obwodzie i prądzie równym zero | Sprawdzanie limitu napięcia falownika i diagnostyka |
| Vmp | Napięcie w punkcie maksymalnej mocy | Ocena napięcia roboczego podczas produkcji energii |
| Isc | Prąd zwarciowy przy napięciu równym zero | Ocena prądu, zabezpieczeń i częściowa diagnostyka |
| Pmax | Moc maksymalna modułu w warunkach testowych | Porównywanie mocy paneli i projektowanie instalacji |
Jeżeli panel ma Voc 42 V i Vmp 35 V, to podczas zasilania falownika napięcie będzie zwykle bliższe 35 V. Wartość 42 V pojawia się przede wszystkim wtedy, gdy obwód jest otwarty, na przykład przed uruchomieniem falownika albo podczas pomiaru serwisowego.
Wysokie Voc nie oznacza automatycznie wysokiej sprawności. Dwa moduły mogą mieć podobne napięcie jałowe, ale różnić się mocą, prądem, współczynnikiem temperaturowym i zachowaniem przy słabym oświetleniu.

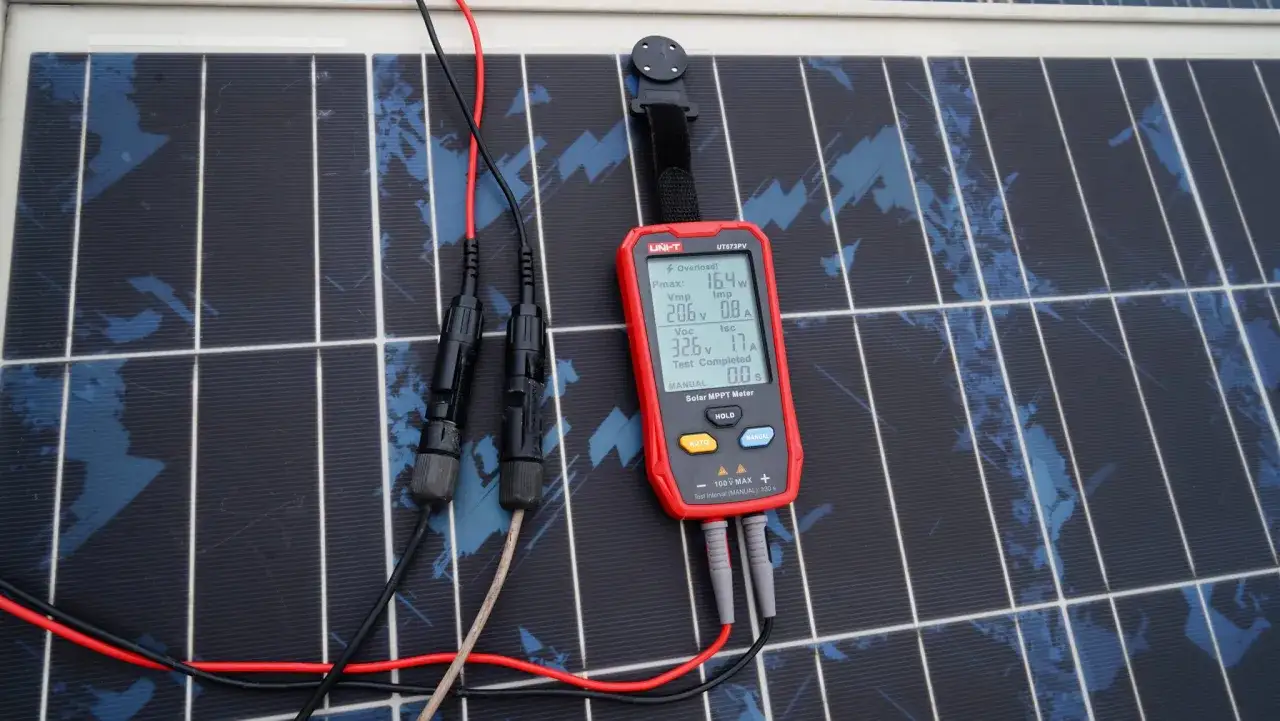

Jak zmierzyć napięcie jałowe panelu lub łańcucha
Pomiar wykonuje się multimetrem ustawionym na napięcie stałe DC, podłączając sondy do dodatniego i ujemnego przewodu badanego obwodu. Panel musi być odłączony od odbiornika, dlatego odczyt dotyczy obwodu otwartego, a nie pracy pod obciążeniem.
Przy instalacjach dachowych trzeba zachować szczególną ostrożność. Moduły produkują napięcie również po częściowym zachmurzeniu, a łańcuch kilku lub kilkunastu paneli może osiągać setki woltów. Nie rozłączam złączy pod obciążeniem i nie traktuję pomiaru jako zadania dla osoby bez doświadczenia z instalacjami DC.
Wynik warto porównać z obliczeniem:
Voc łańcucha ≈ Voc jednego modułu × liczba modułów
Dla 12 modułów o Voc 42,05 V otrzymujemy 504,6 V w warunkach STC. Po uwzględnieniu niskiej temperatury napięcie może wzrosnąć do około 556 V. Ten drugi wynik jest ważniejszy przy sprawdzaniu, czy nie zostanie przekroczone maksymalne napięcie wejściowe falownika.
Jak wykorzystać Voc przy doborze instalacji
Podczas projektowania najpierw sprawdza się maksymalne napięcie DC falownika, a potem oblicza napięcie łańcucha dla najniższej przewidywanej temperatury ogniwa. Nie wystarczy pomnożyć katalogowego Voc przez liczbę paneli. Trzeba jeszcze uwzględnić ujemny współczynnik temperaturowy.
Równocześnie należy sprawdzić zakres napięcia MPPT falownika. Maksymalne Voc może mieścić się w bezpiecznym limicie urządzenia, ale zbyt niskie Vmp w upalne dni może wypaść poza zakres śledzenia punktu mocy. Dobry projekt musi więc spełniać oba warunki:
- najwyższe napięcie obwodu otwartego nie może przekraczać limitu falownika,
- typowe napięcie robocze Vmp powinno mieścić się w zakresie MPPT,
- liczba modułów w łańcuchu musi odpowiadać prądowym limitom wejścia,
- obliczenia powinny uwzględniać lokalne warunki temperaturowe, a nie tylko temperaturę powietrza.
W polskich warunkach zimowy mróz jest ważniejszy dla maksymalnego Voc niż letnie upały. Latem moduł może mieć wysoką temperaturę ogniwa i niższe napięcie, natomiast zimny, dobrze oświetlony panel potrafi wygenerować napięcie wyraźnie wyższe od wartości z karty katalogowej.
Co może oznaczać nietypowy pomiar
Jeżeli napięcie całego łańcucha jest znacznie niższe od oczekiwanego, przyczyną może być rozłączone złącze, uszkodzony przewód, problem z bezpiecznikiem albo błąd konfiguracji. Gdy różnica odpowiada mniej więcej napięciu jednego modułu, podejrzewałbym przede wszystkim przerwę lub pominięcie panelu w szeregu.
Odczyt bliski zeru przy dobrym świetle zwykle wskazuje na problem z obwodem, zwarcie albo błędne podłączenie miernika. Z kolei napięcie prawidłowe na otwartym łańcuchu nie dowodzi, że instalacja dostarcza właściwą moc. Do pełnej oceny potrzebne są także prąd, Vmp, historia pracy falownika i oględziny połączeń.
Niepokojące są również duże różnice między podobnymi łańcuchami mierzonymi w tych samych warunkach. Zanim uznam je za awarię, sprawdzam temperaturę modułów, nasłonecznienie, liczbę paneli w każdym stringu oraz to, czy pomiar wykonano po właściwej stronie zabezpieczeń.
Co sprawdzić przed oceną napięcia na panelach
- Odczytaj z karty katalogowej Voc, Vmp i współczynnik temperaturowy Voc.
- Pomnóż Voc przez liczbę modułów połączonych szeregowo.
- Przelicz wynik dla najniższej temperatury projektowej.
- Porównaj maksymalne napięcie z limitem wejścia DC falownika.
- Nie utożsamiaj Voc z napięciem roboczym ani mocą modułu.
- Przy pomiarze używaj właściwego zakresu DC i nie rozłączaj złączy pod obciążeniem.
Najpraktyczniejsza zasada jest prosta: Voc służy głównie do sprawdzenia bezpieczeństwa i poprawności konfiguracji, a Vmp oraz prąd pokazują, jak panel pracuje podczas produkcji energii. Jeśli te parametry są analizowane razem, łatwiej uniknąć zarówno błędnego doboru falownika, jak i pochopnej diagnozy awarii.
