Gdy silnik DC szarpie przy niskich obrotach, taśma LED pobiera za dużo energii albo napięcie zasilania trzeba utrzymać mimo zmian obciążenia, często rozwiązaniem jest sterowanie PWM. Poniżej wyjaśniam, na czym polega zasada działania regulatora PWM, jaką rolę odgrywa współczynnik wypełnienia, czym różni się zwykły moduł PWM od regulatora solarnego oraz gdzie pojawiają się jego ograniczenia.
Najważniejsze informacje o sterowaniu PWM w kilku zdaniach
- PWM reguluje energię przez szybkie włączanie i wyłączanie napięcia.
- Współczynnik wypełnienia określa, jak długo impuls pozostaje w stanie wysokim w każdym okresie.
- Przy wypełnieniu 50% odbiornik otrzymuje średnio około połowy energii, choć napięcie chwilowe nadal ma pełną wartość.
- Regulator PWM może sterować silnikiem, oświetleniem, grzałką albo przetwornicą DC-DC.
- W instalacji fotowoltaicznej PWM jest prostszy i tańszy od MPPT, ale zwykle wykorzystuje mniej energii z panelu.
Na czym polega działanie regulatora PWM
Skrót PWM pochodzi od angielskiego Pulse Width Modulation, czyli modulacji szerokości impulsu. Regulator nie obniża napięcia w sposób ciągły jak klasyczny regulator liniowy. Zamiast tego bardzo szybko przełącza obciążenie między stanem włączonym i wyłączonym, a ilość przekazywanej energii ustala przez zmianę długości impulsu.
Podstawowym parametrem jest współczynnik wypełnienia. Jeśli okres sygnału trwa 1 ms, a impuls jest aktywny przez 0,3 ms, wypełnienie wynosi 30%. Przy takim ustawieniu przełącznik przewodzi przez 30% czasu i pozostaje wyłączony przez pozostałe 70%.
W uproszczeniu średnie napięcie za przełącznikiem można obliczyć ze wzoru Uśr ≈ D × Uwe, gdzie D oznacza wypełnienie zapisane jako wartość od 0 do 1. Dla zasilania 12 V i wypełnienia 25% otrzymujemy średnio około 3 V, choć napięcie chwilowe nadal przełącza się między 0 a 12 V.
Częstotliwość i wypełnienie to nie to samo
Częstotliwość mówi, ile razy w ciągu sekundy powtarza się cykl PWM. Wypełnienie określa natomiast proporcję czasu włączenia do całego okresu. To rozróżnienie jest ważne, ponieważ można mieć sygnał 1 kHz z wypełnieniem 20% albo 20 kHz z takim samym wypełnieniem, ale reakcja odbiornika będzie inna.
W silniku częstotliwość wpływa na hałas i tętnienia prądu, a w przetwornicy na dobór cewki, kondensatora i straty przełączania. Zbyt niska częstotliwość może powodować słyszalne piszczenie, natomiast zbyt wysoka zwiększa wymagania wobec tranzystora i układu sterującego.
Jak regulator PWM utrzymuje właściwe napięcie lub moc
Najprostszy moduł PWM ma generator impulsów, regulator wartości zadanej i tranzystor mocy. Użytkownik ustawia potencjometrem żądane wypełnienie, a układ sterujący przekazuje odpowiednio długie impulsy do tranzystora MOSFET.Bardziej zaawansowany regulator pracuje w zamkniętej pętli sprzężenia zwrotnego. Mierzy napięcie lub prąd na wyjściu, porównuje wynik z wartością zadaną i automatycznie zmienia wypełnienie. Gdy obciążenie zaczyna pobierać więcej energii, sterownik może wydłużyć impulsy, aby utrzymać stabilne napięcie wyjściowe.

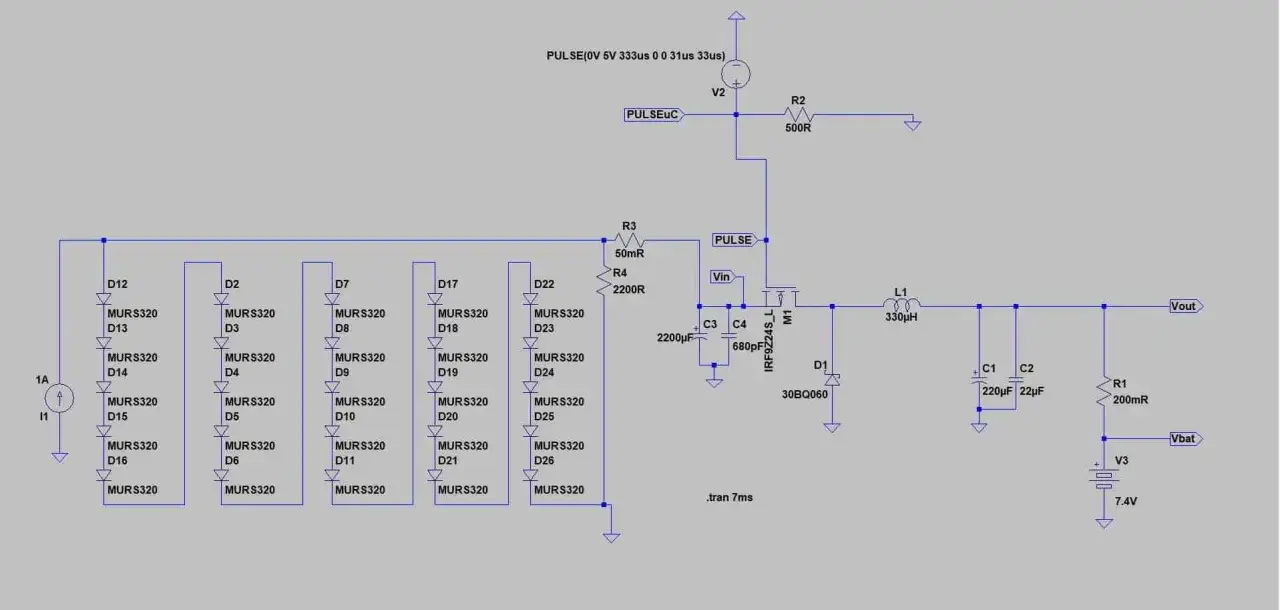

Regulator napięcia PWM w przetwornicy buck
W przetwornicy obniżającej, czyli buck, tranzystor PWM współpracuje z cewką, diodą lub drugim tranzystorem oraz kondensatorem. Cewka magazynuje energię podczas przewodzenia klucza, a następnie oddaje ją do obciążenia, gdy klucz zostaje wyłączony. Kondensator wygładza tętnienia napięcia.Dla idealnej przetwornicy buck zależność wygląda następująco: Uwy ≈ D × Uwe. W praktyce trzeba uwzględnić spadki napięcia na tranzystorze, cewce i diodzie, dlatego wynik będzie nieco niższy.
To właśnie odróżnia prosty regulator PWM od pełnego regulatora napięcia. Sam sygnał PWM tylko steruje przełącznikiem. O jakości stabilizacji decydują jeszcze pomiary, algorytm sprzężenia zwrotnego, filtr LC i zabezpieczenia przed przeciążeniem.
Gdzie stosuje się sterowanie PWM
Silniki prądu stałego
W regulatorze obrotów silnika DC napięcie zasilające jest podawane impulsowo. Bezwładność wirnika sprawia, że silnik nie zatrzymuje się przy każdym wyłączeniu, lecz reaguje na średnią wartość energii. Zwiększenie wypełnienia zwykle podnosi prędkość, a zmniejszenie ogranicza moc.
Nie należy jednak zakładać, że 50% wypełnienia zawsze oznacza dokładnie połowę obrotów. Prędkość zależy także od obciążenia, momentu rozruchowego i napięcia silnika. W praktyce przy małym wypełnieniu silnik może nie ruszyć, dlatego przydatna bywa funkcja łagodnego startu albo krótkiego impulsu rozruchowego.
Diody LED i taśmy oświetleniowe
PWM pozwala regulować jasność przez szybkie włączanie i wyłączanie światła. Dla oka, które uśrednia zmiany, taśma świeci słabiej lub mocniej zależnie od wypełnienia. Przy 20% wypełnienia dioda świeci krócej w każdym cyklu, ale w czasie impulsu nadal może otrzymywać pełny prąd.
Do taśm LED stosuje się najczęściej tranzystorowy sterownik PWM, ale przy pojedynczych diodach dużej mocy potrzebne jest źródło prądowe. Sam regulator PWM nie zastępuje ograniczenia prądu. Podłączenie mocnej diody bez właściwego drivera może doprowadzić do jej przegrzania.
Grzałki, wentylatory i automatyka domowa
Elementy rezystancyjne, takie jak małe grzałki, dobrze reagują na regulację średniej mocy. PWM spotyka się również w wentylatorach DC, pompach, zaworach i siłownikach. W instalacjach automatyki domowej pozwala ograniczyć pobór energii bez stosowania dużych, stratnych rezystorów.
Przy urządzeniach generujących zakłócenia trzeba zadbać o filtrację i prowadzenie przewodów. Szybkie zbocza napięcia mogą powodować interferencje elektromagnetyczne, zakłócenia radiowe albo błędne działanie czujników znajdujących się w pobliżu.
Regulator PWM w instalacji fotowoltaicznej
Solarnego regulatora PWM nie należy mylić z uniwersalnym modułem do regulacji obrotów. Jego zadaniem jest kontrolowanie ładowania akumulatora, ochrona przed przeładowaniem oraz zwykle także odłączenie odbiorników przy zbyt głębokim rozładowaniu.
W fazie intensywnego ładowania przełącznik pozostaje włączony przez dużą część okresu. Gdy napięcie akumulatora zbliża się do ustalonego poziomu, regulator skraca impulsy i przechodzi do ładowania pulsacyjnego. W fazie podtrzymania energia jest dostarczana tylko wtedy, gdy napięcie spadnie poniżej określonego progu.Najważniejsze ograniczenie wynika z tego, że regulator PWM zwykle nie jest przetwornicą DC-DC. Panel zostaje elektrycznie zbliżony do napięcia akumulatora, więc jego punkt pracy oddala się od optymalnego punktu mocy. Dlatego panel i akumulator muszą mieć zgodne napięcia nominalne.
| Cecha | Regulator PWM | Regulator MPPT |
|---|---|---|
| Sposób pracy | Impulsowe łączenie panelu z akumulatorem | Przetwarzanie energii i śledzenie punktu mocy maksymalnej |
| Koszt | Zwykle niższy | Zwykle wyższy |
| Wykorzystanie panelu | Mniejsze, szczególnie przy chłodzie i różnicy napięć | Lepsze w zmiennych warunkach |
| Zastosowanie | Małe, proste instalacje 12 V lub 24 V | Większe systemy i panele o wyższym napięciu |
Do oświetlenia w domku letniskowym, kamperze lub małej instalacji alarmowej PWM często wystarcza. Przy większej mocy, długich okresach słabego nasłonecznienia albo panelach o wyższym napięciu dopłata do MPPT może szybciej się zwrócić niż zwiększanie liczby paneli.
Jak dobrać regulator PWM i uniknąć typowych błędów
Pierwszym krokiem jest sprawdzenie napięcia systemu, maksymalnego prądu oraz rodzaju obciążenia. Regulator 10 A nie powinien pracować stale przy granicznej wartości, dlatego zostawiam zwykle co najmniej 20-30% zapasu prądowego. Przy silnikach i pompach trzeba uwzględnić także wyższy prąd rozruchowy.- Sprawdź, czy moduł pracuje z napięciem zasilania odbiornika.
- Dobierz częstotliwość PWM do urządzenia, zwłaszcza gdy silnik może generować hałas.
- Zweryfikuj, czy wyjście jest typu low-side, high-side czy push-pull.
- Zapewnij chłodzenie tranzystora przy dużym prądzie.
- Dodaj bezpiecznik blisko źródła zasilania.
- Nie podłączaj silnika BLDC do prostego regulatora przeznaczonego dla silnika szczotkowego.
Częsty błąd polega na ocenianiu regulatora wyłącznie po maksymalnym prądzie zapisanym na obudowie. Liczy się także temperatura, jakość przewodów, sposób odprowadzania ciepła i rodzaj obciążenia. Tani moduł może działać poprawnie przy 3 A, ale przegrzewać się przy 8 A, szczególnie w zamkniętej obudowie.
Trzeba też pamiętać, że PWM nie zawsze daje idealnie gładkie napięcie. Jeśli odbiornik wymaga stabilnego zasilania, potrzebny będzie filtr, przetwornica albo regulator ze sprzężeniem zwrotnym. Podanie surowego sygnału PWM na wrażliwy układ elektroniczny może powodować resetowanie, migotanie lub zakłócenia pomiarów.
Co naprawdę warto zapamiętać o regulatorze PWM
Najprościej ujmując, regulator PWM nie „zmniejsza” napięcia w każdej chwili. On przekazuje pełne impulsy energii i steruje ich średnią ilością przez zmianę czasu włączenia. To rozwiązanie jest wydajne, proste i łatwe do sterowania, ale wymaga właściwego doboru częstotliwości, prądu oraz rodzaju odbiornika.
Przy silniku, taśmie LED lub małej instalacji solarnej PWM może być bardzo rozsądnym wyborem. Gdy potrzebna jest wysoka sprawność przy dużej różnicy napięć, bardzo stabilne wyjście albo maksymalne wykorzystanie panelu fotowoltaicznego, lepiej sięgnąć po odpowiednią przetwornicę lub regulator MPPT.
W praktyce największą różnicę robi nie sam napis „PWM” na obudowie, lecz komplet parametrów urządzenia i warunki pracy. Dobrze dobrany regulator pracuje chłodno, nie zakłóca pozostałej elektroniki i chroni zasilane urządzenie zamiast tylko pozornie ograniczać jego moc.
