Gdy urządzenie nagle przestaje działać, a miernik pokazuje przerwę w obwodzie zabezpieczenia, nie warto od razu wymieniać pierwszego lepszego elementu. Rozwarty termik może być prawidłową reakcją na przegrzanie, uszkodzonym bezpiecznikiem termicznym albo sygnałem problemu z silnikiem, grzałką, wentylacją lub zasilaniem. Poniżej pokazuję, jak bezpiecznie rozpoznać przyczynę, kiedy wystarczy reset, a kiedy potrzebna jest wymiana i kontrola całego obwodu.
Najpierw ustal, czy termik trzeba zresetować, czy wymienić
- Rozwarcie oznacza przerwę w obwodzie, ale nie zawsze uszkodzenie elementu.
- Odłącz zasilanie przed każdym pomiarem i rozładuj kondensatory.
- Nie mostkuj termika, ponieważ pozbawiasz urządzenie ochrony przed przegrzaniem.
- Resetowalny wyłącznik można przywrócić do pracy dopiero po usunięciu przyczyny zadziałania.
- Bezpiecznik termiczny jednorazowy wymienia się na element o identycznych parametrach.
Rozwarty termik nie zawsze oznacza uszkodzenie

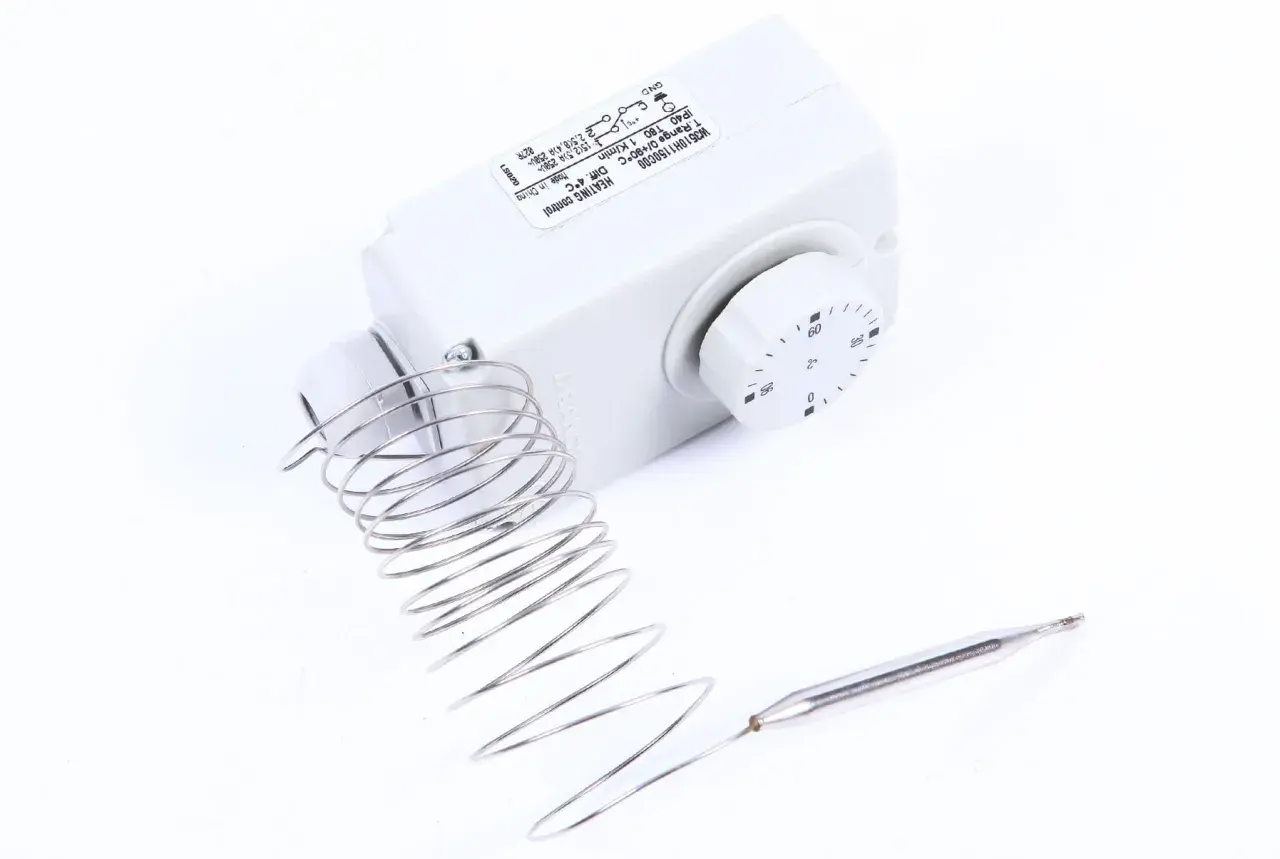

Termik to potoczna nazwa zabezpieczenia, które odłącza obwód po przekroczeniu określonej temperatury. W zależności od urządzenia może to być wyłącznik bimetaliczny, zabezpieczenie silnika, termostat z przyciskiem resetu albo jednorazowy bezpiecznik termiczny. Gdy styki są otwarte, sterownik może pokazywać komunikat „termik rozwarty”, „thermal open” lub po prostu zatrzymać urządzenie.
Najważniejsze rozróżnienie dotyczy sposobu powrotu do pracy. Niektóre elementy zamykają styki po ostygnięciu, inne wymagają ręcznego naciśnięcia przycisku, a bezpieczniki termiczne po zadziałaniu pozostają trwale otwarte. Nie da się naprawić przepalonego bezpiecznika termicznego przez jego schłodzenie ani mechaniczne zwarcie.
| Rodzaj zabezpieczenia | Co dzieje się po przegrzaniu | Właściwe działanie |
|---|---|---|
| Automatyczny wyłącznik termiczny | Po ostygnięciu sam zamyka obwód | Usunąć przyczynę przegrzania i odczekać |
| Wyłącznik z ręcznym resetem | Styki pozostają otwarte do naciśnięcia przycisku | Zresetować dopiero po kontroli urządzenia |
| Bezpiecznik termiczny | Przerywa obwód na stałe | Wymienić na identyczny model |
| Czujnik lub styk bezpieczeństwa | Sterownik widzi otwartą pętlę ochronną | Sprawdzić przewody, złącza i położenie czujnika |
W kotle z podajnikiem komunikat o rozwartym termiku może oznaczać przegrzanie, ale czasem dotyczy czujnika otwarcia klapy albo przerwanego przewodu w pętli bezpieczeństwa. W automatyce domowej podobny objaw może pojawić się przy poluzowanym zacisku. Dlatego sama nazwa błędu nie wystarcza do postawienia diagnozy.
Jak sprawdzić rozwarty termik krok po kroku
Ja zaczynam od czynności najprostszej, czyli sprawdzenia, czy urządzenie rzeczywiście jest zimne i czy komunikat nie wynika z niedomkniętej osłony, klapy albo przerwanego przewodu. Dopiero później sięgam po miernik. Pomiar wykonuj wyłącznie przy odłączonym zasilaniu, szczególnie gdy urządzenie pracuje z napięciem 230 V.
1. Odłącz urządzenie i poczekaj na ostygnięcie
Wyłącz urządzenie wyłącznikiem, wyjmij wtyczkę albo odłącz właściwy obwód w rozdzielnicy. Jeśli wewnątrz znajduje się zasilacz impulsowy, falownik lub duże kondensatory, odczekaj kilka minut i nie dotykaj przypadkowych elementów. Samo zgaszenie wyświetlacza nie zawsze oznacza brak napięcia.
2. Obejrzyj termik i jego otoczenie

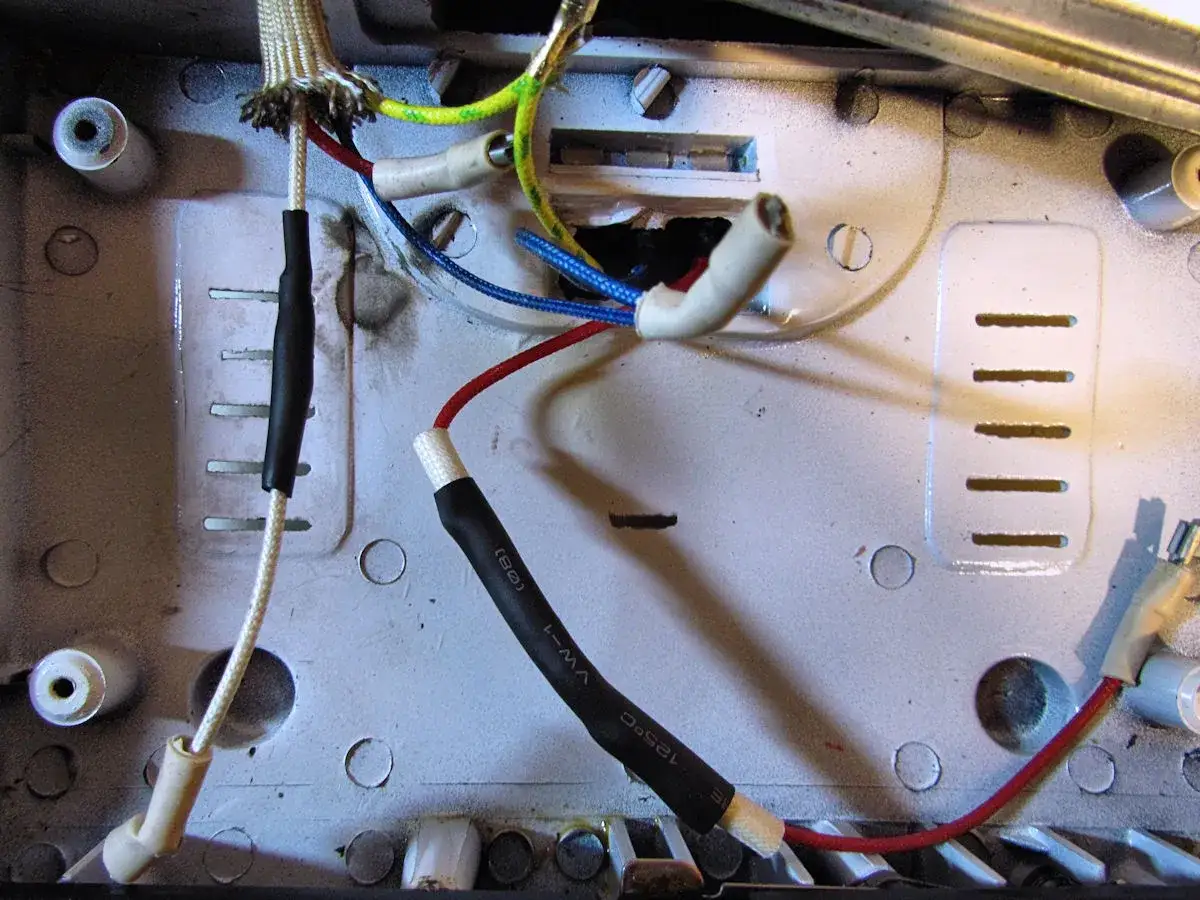

Szukaj nadtopionej izolacji, osmalenia, luźnych konektorów, pękniętej obudowy oraz śladów przegrzania przy zaciskach. Zwróć uwagę na wentylator, otwory chłodzące, filtr, łożyska silnika i przewody. Przyczyna często leży obok termika, a nie w samym zabezpieczeniu.
3. Sprawdź ciągłość obwodu
Ustaw multimetr na test ciągłości albo najniższy zakres pomiaru rezystancji. Jeśli termik powinien być normalnie zamknięty, prawidłowy element po ostygnięciu zwykle pokaże przejście i bardzo małą rezystancję. Brak sygnału dźwiękowego lub wskazanie „OL” oznacza przerwę, ale przed oceną trzeba sprawdzić dokumentację, ponieważ nie każdy styk ma być zamknięty w temperaturze pokojowej.
Najlepiej odłączyć przynajmniej jeden przewód od badanego elementu. Pomiar wlutowanego termika może być zafałszowany przez równoległe ścieżki, cewki, rezystory albo elektronikę sterownika. Nie mierz ciągłości w działającym układzie i nie przykładaj omomierza do obwodu, który może być pod napięciem.
Przeczytaj również: Przyłącze elektroenergetyczne dla domu - co trzeba zaplanować?
4. Sprawdź, czy jest reset
Wyłącznik z ręcznym resetem ma zwykle mały przycisk, często czerwony lub czarny. Naciśnięcie powinno być delikatne i wykonane dopiero po usunięciu oczywistego powodu przegrzania. Jeśli przycisk natychmiast ponownie wyskakuje, nie należy go wciskać wielokrotnie, ponieważ urządzenie nadal wykrywa zbyt wysoką temperaturę albo występuje zwarcie.
Gdy po ostygnięciu i resecie termik wraca do pracy, obserwuj urządzenie przez kilka minut. Ponowne zadziałanie po krótkim czasie jest ważną informacją diagnostyczną, a nie problemem, który warto zagłuszyć kolejnym resetem.
Co najczęściej powoduje ponowne rozwarcie zabezpieczenia
Termik otwiera obwód, ponieważ wykrył warunki, w których dalsza praca mogłaby uszkodzić urządzenie lub stworzyć zagrożenie. Najczęstszy błąd polega na uznaniu go za głównego winowajcę. W wielu przypadkach jest tylko elementem, który zadziałał prawidłowo.
- Zablokowany wentylator lub zabrudzony filtr ogranicza chłodzenie.
- Przeciążony silnik pobiera za duży prąd, na przykład przez zatarte łożysko.
- Uszkodzony kondensator rozruchowy lub pracy powoduje trudny start i wzrost temperatury.
- Luźny zacisk zwiększa rezystancję połączenia i miejscowo nagrzewa przewód.
- Zbyt duże obciążenie grzałki, transformatora lub zasilacza przeciąża układ.
- Nieprawidłowe chłodzenie obudowy wynika z montażu w ciasnej szafce lub zasłoniętych otworów.
- Uszkodzony przewód albo czujnik utrzymuje stan otwarty mimo prawidłowej temperatury.
W instalacjach alarmowych i automatyce często spotykam jeszcze jeden scenariusz: przewód pętli ochronnej został wyrwany podczas serwisu, a sterownik interpretuje to dokładnie tak samo jak zadziałanie termika. Dlatego warto sprawdzić ciągłość całej pętli, nie tylko samego elementu.
Jeśli termik otwiera się dopiero po uruchomieniu silnika, podejrzewałbym przeciążenie, zablokowanie mechaniki albo problem z kondensatorem. Jeżeli rozwarcie pojawia się natychmiast po włączeniu, większe znaczenie mają przewody, złącza, czujnik i logika sterownika.
Reset, wymiana czy naprawa całego obwodu
Moja praktyczna zasada jest prosta: reset ma sens tylko wtedy, gdy znamy przyczynę zadziałania. Wymiana jest właściwa, gdy element jest jednorazowy albo nie wraca do prawidłowego stanu po ostygnięciu. Naprawa całego obwodu jest konieczna, jeśli nowy termik zadziała ponownie.
| Objaw | Najbardziej prawdopodobne działanie | Czego nie robić |
|---|---|---|
| Termik wraca po ostygnięciu i urządzenie działa stabilnie | Sprawdzić chłodzenie i obserwować temperaturę | Nie uznawać problemu za rozwiązany bez kontroli przyczyny |
| Brak przejścia po ostygnięciu w bezpieczniku jednorazowym | Wymienić element na identyczny | Nie montować drutu, folii ani zwykłej zwory |
| Nowy termik otwiera się ponownie | Zmierzyć prąd, sprawdzić obciążenie i chłodzenie | Nie montować zabezpieczenia o wyższej temperaturze „na próbę” |
| Termik jest sprawny, ale sterownik nadal pokazuje błąd | Sprawdzić przewody, złącza, wejście sterownika i czujnik | Nie zmieniać konfiguracji zabezpieczenia bez dokumentacji |
Przy wymianie liczą się co najmniej temperatura zadziałania, typ styku, napięcie, prąd oraz sposób montażu. Element o podobnym wyglądzie może mieć inną charakterystykę i nie zapewnić ochrony. W urządzeniach grzewczych znaczenie ma także dopuszczalna temperatura obudowy i sposób kontaktu termika z chronionym elementem.
Jeśli zabezpieczenie pracuje w systemie zasilania awaryjnego, nie oceniaj problemu wyłącznie po napięciu. Przydatne może być wcześniejsze sprawdzenie, jak dobrać pojemność akumulatora w kWh, ponieważ zbyt mały akumulator lub przeciążona przetwornica mogą podnosić temperaturę zasilacza i wywoływać kolejne wyłączenia.
Jak dobrać zamiennik i sprawdzić elektronikę sterującą
Przed zakupem spisz oznaczenia z obudowy starego elementu oraz dane z instrukcji urządzenia. Nie wystarczy informacja, że termik ma „100 stopni”. Trzeba jeszcze ustalić, czy jest normalnie zamknięty, czy otwarty, czy resetuje się automatycznie oraz jaki prąd może bezpiecznie przełączać.
W obwodzie stałoprądowym sprawdź także polaryzację, napięcie zasilacza i stan elementów prostownika. Uszkodzona dioda lub mostek Graetza może powodować tętnienia, spadek napięcia i nieprawidłową pracę przekaźnika albo sterownika. Nie oznacza to, że prostownik jest przyczyną każdego rozwarcia, ale przy niestabilnym zasilaniu trzeba go uwzględnić w diagnostyce.
Podczas montażu zachowaj oryginalny sposób mocowania. Termik przykręcany do obudowy nie powinien wisieć na przewodach, a element umieszczony przy uzwojeniu lub grzałce musi mieć podobny kontakt cieplny jak poprzednik. Złe położenie nowego zabezpieczenia może opóźnić reakcję albo powodować przedwczesne wyłączenia.
Jeżeli urządzenie jest zasilane z sieci, znajduje się w kotle, rozdzielnicy, zasilaczu dużej mocy albo ma odsłonięte części pod napięciem, wymianę najlepiej zlecić elektrykowi. Koszt samego termika bywa niewielki, ale błędny dobór lub mostkowanie zabezpieczenia może skończyć się pożarem, porażeniem albo uszkodzeniem droższych podzespołów.
Po naprawie sprawdź, czy zabezpieczenie nadal spełnia swoją funkcję
Po resecie lub wymianie nie ograniczaj testu do sprawdzenia, czy urządzenie wystartowało. Uruchom je w normalnym trybie, obserwuj temperaturę obudowy, pracę wentylatora, zapach izolacji i stabilność zasilania. Jeśli masz odpowiednie kwalifikacje oraz bezpieczny dostęp pomiarowy, sprawdź także prąd pobierany przez silnik lub grzałkę.
Jednorazowe zadziałanie po wyjątkowym przegrzaniu może skończyć się na resecie albo wymianie bezpiecznika. Powtarzające się rozwarcie oznacza jednak, że trzeba szukać przyczyny w chłodzeniu, obciążeniu, mechanice, przewodach lub elektronice sterującej. Najgorszym rozwiązaniem jest pozostawienie zwartego termika, bo wtedy urządzenie działa pozornie poprawnie, ale traci ostatnią ochronę przed przegrzaniem.
Jeśli nie potrafisz jednoznacznie ustalić typu zabezpieczenia, nie znasz parametrów zamiennika albo pomiar wymaga pracy przy napięciu sieciowym, przerwij diagnostykę. W takim przypadku bezpieczna wymiana i pomiar wykonane przez fachowca są rozsądniejszym wyborem niż kolejny reset na chybił trafił.
