Dioda ma tylko dwa wyprowadzenia, a mimo to jej odwrotne wpięcie potrafi zablokować obwód, przegrzać element albo uszkodzić zasilany moduł. Pokażę, jak rozpoznać anodę i katodę, poprawnie podłączyć pojedynczą diodę oraz mostek prostowniczy, dobrać parametry i sprawdzić połączenie multimetrem.
Najważniejsze zasady poprawnego podłączenia diody
- Pasek na obudowie zwykle oznacza katodę, czyli wyprowadzenie K.
- W kierunku przewodzenia prąd płynie od anody do katody.
- Przy zasilaniu stałym anoda trafia zwykle do strony dodatniej, a katoda do ujemnej.
- Do prostowania pełnookresowego używa się mostka z czterech diod albo gotowego mostka Graetza.
- Przed uruchomieniem trzeba sprawdzić napięcie wsteczne, prąd i wydzielane ciepło.
- Przy instalacji 230 V nie wystarcza sama poprawna polaryzacja. Potrzebna jest odpowiednia izolacja i wiedza z zakresu bezpieczeństwa.
Jak rozpoznać anodę i katodę

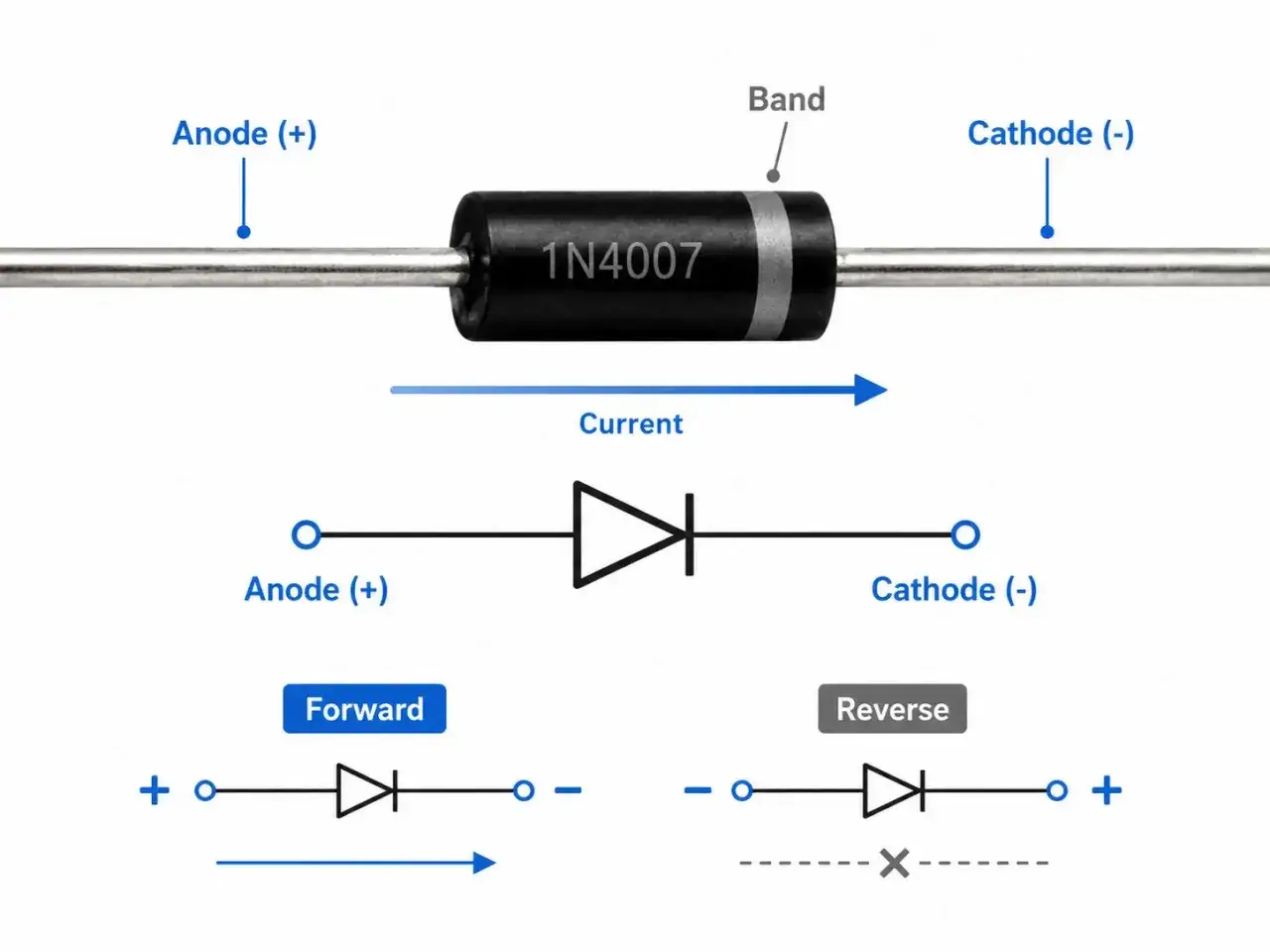

Najprostsza zasada jest taka, że katodę oznacza pasek nadrukowany na korpusie diody. Druga końcówka to anoda. Na schemacie symbol diody ma kreskę po stronie katody, więc warto od razu porównać oznaczenie na elemencie ze schematem zamiast kierować się długością wyprowadzeń.
W typowej diodzie prostowniczej, na przykład 1N4007, nie ma oznaczeń „plus” i „minus” nadrukowanych tak jak na baterii. Anoda i katoda opisują kierunek pracy elementu, a nie stałe przypisanie do konkretnego bieguna zasilacza. Gdy odwrócę zasilanie, dioda może po prostu przejść w stan zaporowy, ale przy zbyt wysokim napięciu zostanie przebita.
Co oznacza kierunek przewodzenia
W obwodzie prądu stałego napięcie dodatnie podaje się na anodę, a niższy potencjał na katodę. Dioda zaczyna wtedy przewodzić po przekroczeniu napięcia progowego, które dla zwykłej diody krzemowej wynosi zazwyczaj około 0,6-0,8 V. Nie jest to jednak uniwersalna wartość, bo zależy od prądu, temperatury i konkretnego modelu.
Po stronie zaporowej dioda ma blokować przepływ prądu. To właśnie dlatego stosuje się ją między innymi jako ochronę przed odwrotnym podłączeniem akumulatora albo zasilacza. Trzeba jednak pamiętać, że ochrona działa tylko wtedy, gdy napięcie wsteczne pozostaje poniżej wartości dopuszczalnej dla danego elementu.
Podłączenie pojedynczej diody do zasilania stałego
Przy zasilaniu DC sposób jest prosty. Anodę łączę z przewodem dodatnim, a katodę z wejściem odbiornika lub przewodem ujemnym, zależnie od funkcji diody w układzie. Jeśli dioda ma pracować szeregowo jako zabezpieczenie, prąd musi przejść przez nią przed dotarciem do chronionego urządzenia.
| Zastosowanie | Podłączenie | Co się stanie |
|---|---|---|
| Proste przewodzenie DC | Plus zasilania do anody, katoda do odbiornika | Prąd płynie przez diodę w jednym kierunku |
| Ochrona przed odwrotną polaryzacją w szeregu | Dioda szeregowo z przewodem zasilającym | Przy odwrotnym podłączeniu odbiornik zostaje odcięty |
| Dioda zwrotna przy cewce | Katoda do plusa, anoda do minusa cewki | Chroni układ sterujący przed impulsem wyłączeniowym |
W ostatnim przykładzie dioda jest podłączona odwrotnie względem normalnego zasilania cewki, ponieważ ma przewodzić dopiero po wyłączeniu napięcia. Tak montuje się diodę gaszącą przy przekaźniku, elektrozaworze lub małym siłowniku DC. W automatyce domowej ten drobny element często decyduje o tym, czy wyjście sterownika będzie działało długo i bez losowych resetów.
Dioda jako zabezpieczenie zasilania
Klasyczna dioda szeregowa jest tania i łatwa w użyciu, ale ma swoją cenę w postaci spadku napięcia. Przy obciążeniu pobierającym 1 A może to oznaczać zauważalną stratę mocy, dlatego przy niskich napięciach, takich jak 5 V lub 12 V, często lepiej sprawdza się dioda Schottky’ego albo układ ochrony na tranzystorze MOSFET.
Przykładowo dioda 1N5819 ma niższy spadek napięcia niż typowa dioda krzemowa, lecz jej dopuszczalne napięcie wsteczne jest znacznie mniejsze. Nie zamieniam więc modeli wyłącznie na podstawie prądu. Zawsze sprawdzam jednocześnie VRRM, IF i temperaturę pracy.
Jak podłączyć diodę do prostowania prądu przemiennego
Pojedyncza dioda może prostować napięcie przemienne tylko jednopołówkowo. Oznacza to, że przepuszcza jedną połówkę sinusoidy, a drugą blokuje. Na wyjściu otrzymujemy pulsujące napięcie stałe, które może zasilać prosty odbiornik, ale zwykle wymaga jeszcze kondensatora wygładzającego i stabilizatora.
W najprostszym układzie przewód źródła AC łączy się z anodą diody, katodę prowadzi na dodatnią stronę obciążenia, a ujemną stronę obciążenia łączy z drugim przewodem źródła. Kierunek połączeń trzeba dobrać do tego, który fragment przebiegu ma trafić na wyjście dodatnie.
Mostek prostowniczy i oznaczenia zacisków

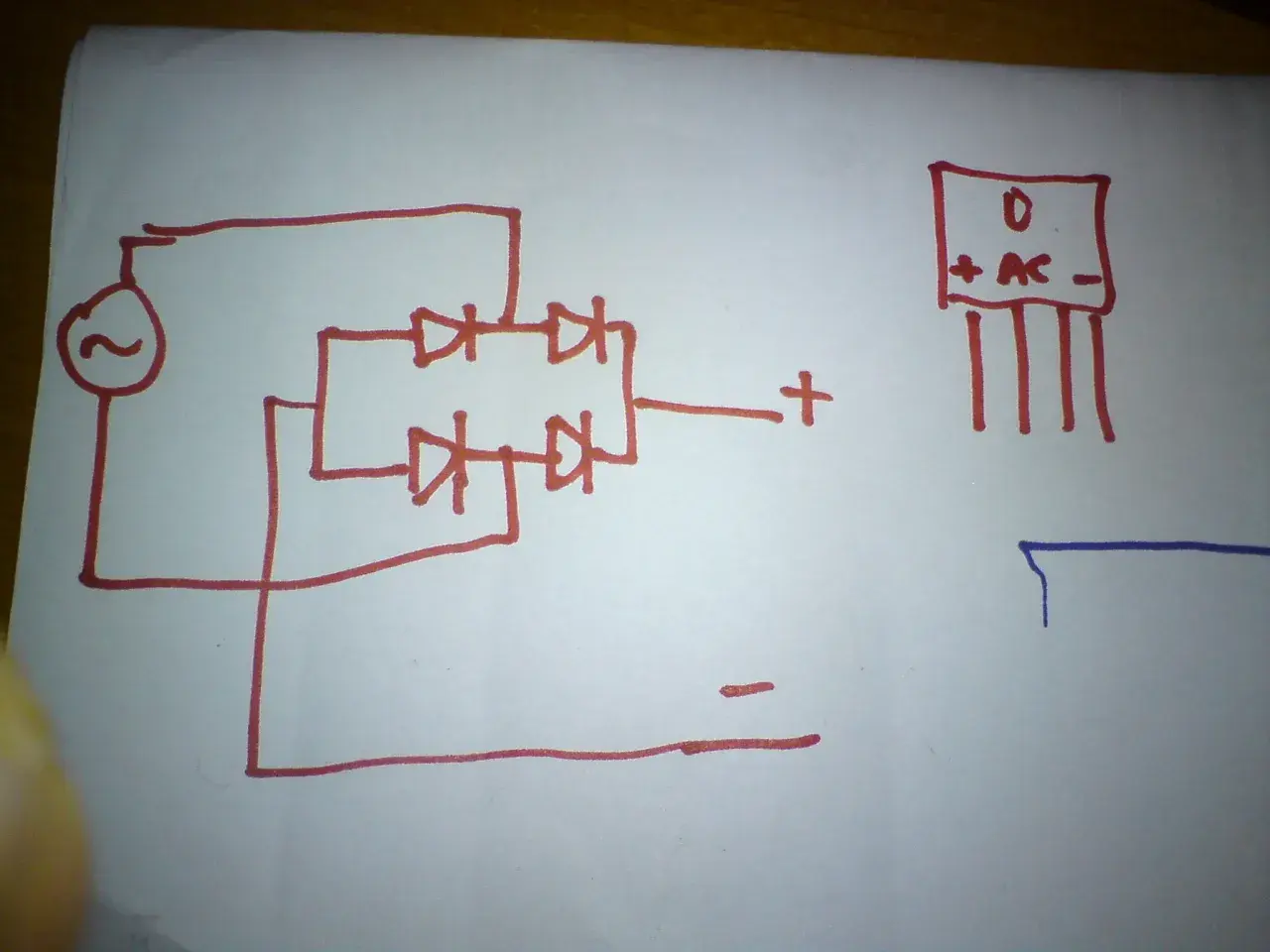

Do pełnookresowego prostowania stosuję mostek z czterech diod albo gotowy mostek Graetza. W gotowym elemencie zaciski są zwykle oznaczone symbolami „~”, „+” i „-”. Dwa przewody przemienne podłącza się do zacisków „~”, dodatni przewód odbiornika do „+”, a ujemny do „-”.
W mostku z pojedynczych diod nie warto zgadywać położenia pasków. Trzeba odtworzyć schemat, w którym do wyjścia „+” dochodzą katody dwóch diod, a do wyjścia „-” anody dwóch pozostałych. Pomyłka może spowodować zwarcie źródła AC, dlatego przed podaniem napięcia sprawdzam każde przejście funkcją testu diody.
Za mostkiem często montuje się kondensator elektrolityczny. Jego napięcie znamionowe musi być wyższe od maksymalnego napięcia na wyjściu prostownika, a biegun dodatni kondensatora łączy się z „+” mostka. Odwrotne podłączenie kondensatora elektrolitycznego może doprowadzić do jego uszkodzenia.
Jak dobrać diodę do obciążenia
Samo pytanie o to, jak podłączyć diodę, nie wystarcza, jeśli nie znamy parametrów obwodu. Najpierw sprawdzam napięcie robocze, maksymalny prąd odbiornika, możliwe przepięcia i sposób chłodzenia. Dioda pracująca przy 100 mA może być małym elementem przewlekanym, ale przy kilku amperach potrzebuje większej obudowy, odpowiednich połączeń i czasem radiatora.
| Parametr | Znaczenie | Praktyczna wskazówka |
|---|---|---|
| IF lub IF(AV) | Dopuszczalny prąd przewodzenia | Powinien mieć zapas względem normalnego prądu obciążenia |
| VRRM | Maksymalne powtarzalne napięcie wsteczne | Dobieraj z zapasem, szczególnie przy cewkach i transformatorach |
| IFSM | Dopuszczalny krótkotrwały prąd udarowy | Istotny przy ładowaniu kondensatora po włączeniu |
| VF | Spadek napięcia w kierunku przewodzenia | Ma znaczenie przy niskim napięciu i dużym prądzie |
| Tj | Maksymalna temperatura złącza | Nie zakładaj, że duża obudowa sama rozwiąże problem ciepła |
Popularna 1N4007 jest wygodnym wyborem do wielu prostych układów i ma napięcie wsteczne do 1000 V, ale nie oznacza to, że nadaje się do każdego prostownika. Przy szybkich impulsach, przetwornicach i sterowaniu PWM potrzebna może być dioda szybka, ultr szybka albo Schottky’ego. Symbol na obudowie nie zastępuje karty katalogowej.
Ile zapasu przyjąć
W małym układzie 12 V, który pobiera 300 mA, nie wybieram elementu idealnie na 300 mA. Rozsądny zapas prądowy to przynajmniej około 1,5-2 razy więcej, szczególnie gdy odbiornik ma silnik, przekaźnik lub kondensator na wejściu. Przy prostownikach sieciowych i dużych obciążeniach dobór powinien uwzględniać również prąd udarowy oraz temperaturę.
Spadek napięcia zamienia się w ciepło. Jeśli przez diodę płynie 2 A, a jej spadek wynosi 0,8 V, wydziela się około 1,6 W. Taki element może wymagać odprowadzania ciepła, a zamknięcie go w małej obudowie bez wentylacji jest częstym powodem awarii.
Jak sprawdzić diodę przed podłączeniem
Najbezpieczniej zaczynam od pomiaru poza układem. Ustawiam multimetr w tryb testu diody, przykładam czerwoną sondę do anody, a czarną do katody. Sprawna dioda krzemowa pokaże zwykle wartość w okolicy 0,5-0,8 V, natomiast po zamianie sond miernik powinien wskazać brak przewodzenia albo symbol „OL”.
Jeśli miernik pokazuje prawie zero w obu kierunkach, dioda jest prawdopodobnie zwarta. Jeżeli w obu kierunkach widzę „OL”, może być przerwana albo pomiar wykonuję przez elementy znajdujące się w układzie. W takim przypadku wylutowanie jednej końcówki daje znacznie pewniejszy wynik.
Przeczytaj również: Jak obliczyć ampery z watów? Wzory i przykłady
Kontrola gotowego połączenia
- Odłączam zasilanie i rozładowuję kondensatory.
- Porównuję pasek katody z symbolem diody na schemacie.
- Sprawdzam, czy zakres napięcia wstecznego nie został przekroczony.
- Mierzę ciągłość przewodów i szukam zwarcia między plusem a minusem.
- Uruchamiam układ z ograniczeniem prądu, jeśli zasilacz ma taką funkcję.
- Po kilku minutach kontroluję temperaturę diody oraz przewodów.
Pierwsze uruchomienie zasilacza laboratoryjnego z ograniczeniem prądu jest według mnie najlepszym nawykiem początkującego elektronika. Jeśli coś zostało podłączone odwrotnie, ograniczenie często pozwala uniknąć natychmiastowego uszkodzenia elementów. Przy akumulatorze lub zasilaczu bez zabezpieczeń można zamiast tego użyć odpowiedniego bezpiecznika.
Najczęstsze błędy przy podłączaniu
Najczęściej mylona jest katoda z anodą, zwłaszcza gdy dioda ma krótki korpus albo nadruk jest słabo widoczny. Drugi błąd to założenie, że każda dioda prostownicza może pracować przy dowolnym napięciu. Prąd przewodzenia i napięcie wsteczne są równie ważne, a ich przekroczenie może uszkodzić element w ułamku sekundy.
- Brak rezystora ograniczającego w obwodzie, który wymaga ograniczenia prądu. Sama dioda nie stabilizuje prądu.
- Podłączenie mostka odwrotnie bez sprawdzenia symboli „+”, „-” i „~”.
- Pomijanie prądu rozruchowego ładowanego kondensatora lub silnika.
- Brak chłodzenia przy dużym prądzie i spadku napięcia.
- Praca przy 230 V bez izolacji, obudowy, bezpiecznika i odpowiednich kwalifikacji.
Przy napięciu sieciowym nie testuję układu na płytce stykowej ani luźnych przewodach. W takim zastosowaniu dochodzi ryzyko porażenia, łuku elektrycznego i pożaru, dlatego pracę po stronie 230 V zostawiam osobie z odpowiednią wiedzą i uprawnieniami. Do nauki lepiej użyć izolowanego transformatora oraz bezpiecznego napięcia 5-24 V.
Prosta procedura, która ogranicza ryzyko pomyłki
Przed lutowaniem zapisuję na kartce trzy informacje: gdzie jest anoda, gdzie katoda i jaki kierunek przepływu prądu ma realizować dioda. Potem sprawdzam model z dokumentacją i porównuję go ze schematem. Ten krótki etap zajmuje mniej czasu niż późniejsze szukanie przyczyny spalonego modułu.
W praktyce kolejność wygląda tak:
- Rozpoznaj oznaczenie katody na obudowie.
- Określ, czy układ pracuje z DC, czy z AC.
- Dobierz prąd, napięcie wsteczne i typ diody.
- Podłącz element zgodnie z kierunkiem przewodzenia.
- Sprawdź połączenie multimetrem bez zasilania.
- Uruchom układ z ograniczeniem prądu i skontroluj temperaturę.
Jeżeli układ ma zasilać alarm, sterownik automatyki albo moduł komunikacyjny, nie kończę testu na sprawdzeniu, czy urządzenie się włącza. Obserwuję także napięcie pod obciążeniem, nagrzewanie diody i zachowanie systemu po kilku cyklach pracy. Dopiero wtedy można uznać połączenie za pewne.
Mały element, który wymaga dużej dokładności
Poprawne podłączenie sprowadza się do rozpoznania katody, zachowania właściwego kierunku prądu i dobrania diody do napięcia oraz obciążenia. Przy prostym obwodzie DC wystarczy zwykle połączenie anody ze stroną dodatnią i katody z odbiornikiem, natomiast przy AC trzeba zdecydować, czy potrzebne jest prostowanie jednopołówkowe, czy pełny mostek.
Najbardziej praktyczna zasada brzmi dla mnie tak: najpierw sprawdź oznaczenia i parametry, dopiero potem podaj zasilanie. Ten prosty nawyk chroni nie tylko samą diodę, ale również przekaźniki, sterowniki i pozostałe elementy instalacji.
