Otwierasz obudowę centrali alarmowej, płyty sterownika albo zasilacza i widzisz małą, zwykle czarną nakładkę na dwóch pinach. To najczęściej zwora, nazywana również zworką lub jumperem. Ten drobny element może zmienić tryb pracy urządzenia, sposób zasilania, konfigurację wejścia albo uruchomić funkcję serwisową, dlatego nie powinno się go przekładać przypadkowo.
Mały element, który potrafi zmienić działanie całego układu
- Zwora łączy dwa punkty obwodu i zwykle ma bardzo małą rezystancję.
- Położenie na pinach może wybierać tryb pracy, napięcie lub funkcję urządzenia.
- Najpopularniejsze wersje to zworki dwupinowe i trzypinowe, mostki lutownicze oraz przewody.
- Nie każda zwora jest bezpiecznikiem i nie wolno zastępować nią rezystora końca linii.
- Przed zmianą ustawienia trzeba odłączyć zasilanie i sprawdzić instrukcję konkretnego modelu.
Co to jest zwora i jak działa

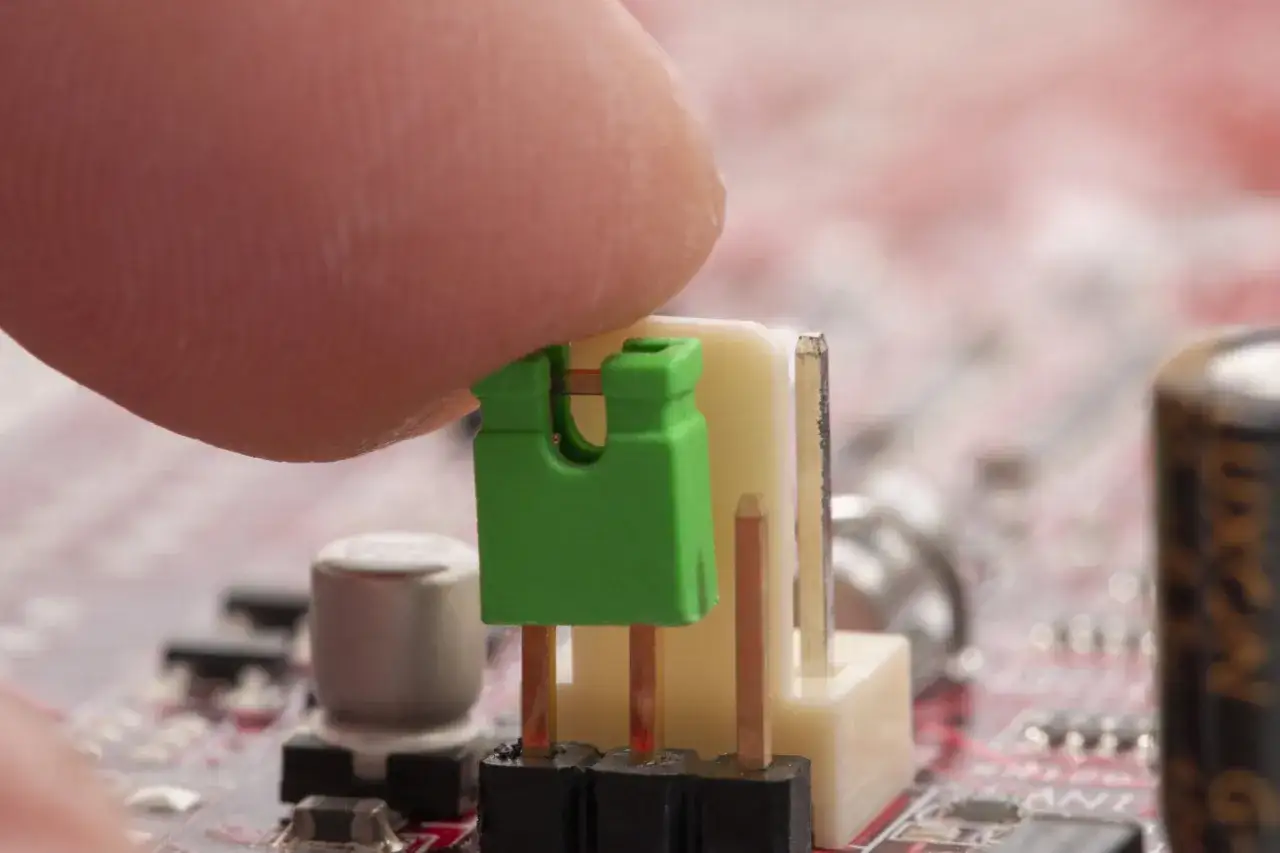

Zwora to krótkie połączenie elektryczne między dwoma punktami obwodu. W najprostszej wersji ma postać plastikowej nakładki z metalowymi stykami, którą zakłada się na wystające piny na płytce drukowanej. Po założeniu zwora zwiera wybrane styki, a elektronika rozpoznaje to jako określone ustawienie.
W praktyce działa podobnie do małego, ręcznie ustawianego przełącznika, ale bez wygodnej dźwigni. Na złączu trzy-pinowym nakładka może łączyć piny 1-2 albo 2-3, co pozwala wybrać jeden z dwóch trybów. W wersji dwupinowej najczęściej mamy prosty wybór między stanem zwartym i rozwartym.
Zwora nie musi jednak wyglądać jak gotowa nakładka. Taką funkcję może pełnić także mostek lutowniczy, krótki odcinek przewodu albo rezystor 0 Ω. Ten ostatni wygląda jak zwykły rezystor, ale w układzie służy głównie do wygodnego połączenia ścieżek i łatwiejszego montażu automatycznego.
Trzeba też uważać na znaczenie samego słowa. W systemach kontroli dostępu „zwora” może oznaczać również zworę elektromagnetyczną do drzwi, czyli urządzenie z elektromagnesem i kotwą. To zupełnie inny element niż mały jumper na płytce, choć oba rozwiązania występują w instalacjach alarmowych.
Gdzie stosuje się zworki w elektronice i automatyce
Najczęściej spotykam je tam, gdzie producent chce udostępnić instalatorowi prostą konfigurację bez dodawania kolejnego przełącznika lub rozbudowanego menu. Zwora może ustalać adres urządzenia, sposób reakcji wejścia, tryb komunikacji albo parametry zasilania.
| Miejsce zastosowania | Co może ustawiać zwora | Co się stanie po zmianie |
|---|---|---|
| Centrala alarmowa | Tryb serwisowy, reset, konfigurację wejścia | Zmieni się sposób obsługi lub uruchamiania funkcji |
| Moduł automatyki | Adres, protokół albo sposób pracy wyjścia | Moduł może komunikować się z innym urządzeniem w odmienny sposób |
| Zasilacz lub sterownik | Wybór napięcia, na przykład 12 V albo 24 V | Układ zostanie dopasowany do konkretnego źródła zasilania |
| Czujnik lub przetwornik | Zakres pomiarowy albo rodzaj sygnału | Urządzenie zacznie pracować w wybranym standardzie |
W instalacjach alarmowych zwora bywa wykorzystywana na przykład do wyboru sposobu nadzorowania wejścia. Nie oznacza to jednak, że można nią zastąpić rezystor parametryzujący. Rezystor EOL lub 2EOL ma konkretną wartość, dzięki której centrala rozróżnia spoczynek, alarm i awarię. Zwykłe zwarcie przewodów może tylko ukryć problem albo wywołać fałszywy stan.
W zasilaczach i urządzeniach pracujących z napięciem 12/24 V położenie zwory ma szczególne znaczenie. Błędne ustawienie może doprowadzić do nieprawidłowego napięcia na wyjściu, a w konsekwencji do uszkodzenia podłączonego modułu. Zawsze kieruję się opisem na płytce i instrukcją danego modelu, ponieważ podobnie wyglądające złącza nie muszą mieć takiej samej funkcji.
Rodzaje zwór i ich praktyczne różnice
Nie każda zworka nadaje się do tego samego zadania. Różnice dotyczą przede wszystkim możliwości zmiany ustawienia, trwałości połączenia i dopuszczalnego prądu.
| Rodzaj | Zastosowanie | Najważniejsze ograniczenie |
|---|---|---|
| Nakładka na 2 piny | Proste włączanie lub wyłączanie funkcji | Zapewnia zwykle tylko dwa stany |
| Nakładka na 3 piny | Wybór jednego z dwóch trybów | Trzeba dokładnie sprawdzić, które piny są opisane jako 1-2 i 2-3 |
| Mostek lutowniczy | Stała konfiguracja produkcyjna lub serwisowa | Zmiana wymaga lutownicy i może naruszyć płytkę |
| Zwora przewodowa | Połączenia testowe, prototypy i większe odległości | Przewód musi mieć odpowiedni przekrój i izolację |
| Rezystor 0 Ω | Łączenie ścieżek i konfiguracja montażowa | Ma określony dopuszczalny prąd, więc nie jest idealnym zwarciem |
W urządzeniu przeznaczonym do częstej konfiguracji najlepiej sprawdza się nakładka na piny, bo można ją przełożyć bez lutowania. Mostek lutowniczy jest lepszy tam, gdzie ustawienie ma pozostać stałe i nie powinno zmieniać się przypadkowo. W prototypie przewód daje dużą swobodę, ale w gotowej instalacji jest mniej odporny na wyrwanie i pomyłkę.
Jak bezpiecznie zmienić położenie zwory
- Odłącz zasilanie urządzenia, a przy instalacji z podtrzymaniem sprawdź również akumulator.
- Odczytaj oznaczenia na płytce, takie jak JP1, J1, 1-2, 2-3, ON lub OFF.
- Sprawdź w instrukcji, jakie działanie przypisano każdej pozycji.
- Zrób zdjęcie pierwotnego ustawienia, zanim zdejmiesz nakładkę.
- Załóż zworę we właściwym miejscu i dopiero wtedy ponownie uruchom urządzenie.
Najczęstszy błąd polega na przekładaniu zworki „na próbę”. W elektronice taka próba może oznaczać zwarcie dwóch punktów zasilania albo wyłączenie zabezpieczenia. Do zdejmowania małych nakładek używam plastikowych szczypiec lub chwytaka, ponieważ metalowy śrubokręt może przypadkowo dotknąć sąsiednich pinów.
Nie należy także zakładać, że wszystkie złącza opisane jako JP mają funkcję użytkową. Część z nich służy do kalibracji, programowania lub testów fabrycznych. Jeżeli opis jest nieczytelny, brakuje instrukcji albo urządzenie pracuje przy napięciu sieciowym, rozsądniej zlecić zmianę osobie z odpowiednimi uprawnieniami.
Mała zworka, duża odpowiedzialność w instalacji alarmowej
Najprościej zapamiętać to tak: zwora jest kontrolowanym połączeniem, które informuje układ, jak ma pracować. Sama konstrukcja jest banalna, ale znaczenie zależy od konkretnego urządzenia, oznaczeń i dokumentacji producenta.
Jeżeli widzę jumper na płycie centrali, nie oceniam go po wyglądzie. Sprawdzam jego oznaczenie, funkcję, napięcie oraz to, czy nie chodzi przypadkiem o parametryzację wejścia lub zabezpieczenie serwisowe. Taka krótka kontrola zajmuje mniej czasu niż szukanie przyczyny uszkodzonego modułu albo błędów w systemie alarmowym.
