Dobór ładowarki, zasilacza do centrali alarmowej albo modułu automatyki domowej wymaga rozróżnienia dwóch podstawowych parametrów. Wolt opisuje napięcie, a wat informuje o mocy urządzenia. Poniżej pokazuję, jak te wielkości łączą się z natężeniem prądu, jak wykonywać proste obliczenia i na co uważać przy wyborze zasilania.
Najważniejsze informacje o watach i woltach
- Wolt (V) określa napięcie, czyli różnicę potencjałów elektrycznych.
- Wat (W) pokazuje moc pobieraną lub oddawaną przez urządzenie.
- Zależność między nimi opisuje wzór P = U × I, czyli moc równa się napięciu pomnożonemu przez natężenie.
- Zasilacz musi mieć zgodne napięcie, a jego maksymalny prąd powinien być równy lub większy od wymaganego przez odbiornik.
- Ta sama moc przy niższym napięciu oznacza większy prąd, co wpływa na przewody, złącza i straty energii.
Wolt opisuje napięcie, wat pokazuje moc

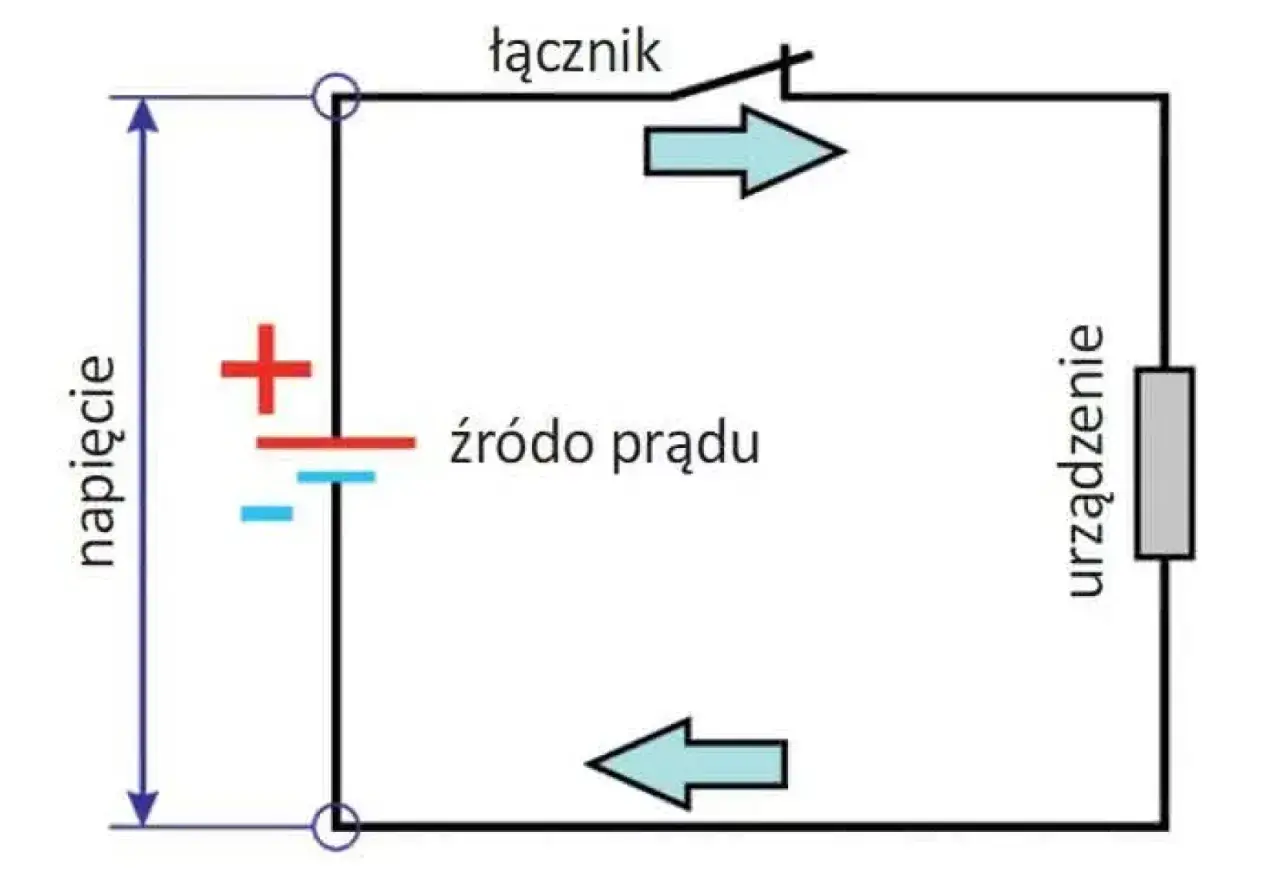

Napięcie mierzymy w woltach i oznaczamy symbolem V. Można je potraktować jako elektryczny „napęd”, który umożliwia przepływ prądu w obwodzie. Sama obecność napięcia nie mówi jeszcze, ile energii faktycznie zużywa urządzenie.
Moc elektryczna jest wyrażana w watach, czyli W. Informuje, jak szybko urządzenie pobiera lub przetwarza energię. Żarówka LED o mocy 10 W zużywa znacznie mniej energii w jednostce czasu niż grzejnik o mocy 2000 W, nawet jeśli oba urządzenia pracują przy napięciu 230 V.
Trzecim parametrem jest natężenie prądu, podawane w amperach. To ono mówi, jak duży przepływ prądu występuje w obwodzie. W praktyce nie warto patrzeć na waty i wolty w oderwaniu od amperów, ponieważ dopiero te trzy wartości pokazują, czy zasilanie pasuje do konkretnego urządzenia.
| Wielkość | Symbol | Jednostka | Co opisuje |
|---|---|---|---|
| Napięcie | U | Wolt, V | Różnicę potencjałów i elektryczny „napęd” obwodu |
| Natężenie prądu | I | Amper, A | Wielkość przepływu prądu |
| Moc | P | Wat, W | Tempo pobierania lub przekazywania energii |
Jaki jest związek między napięciem, prądem i mocą

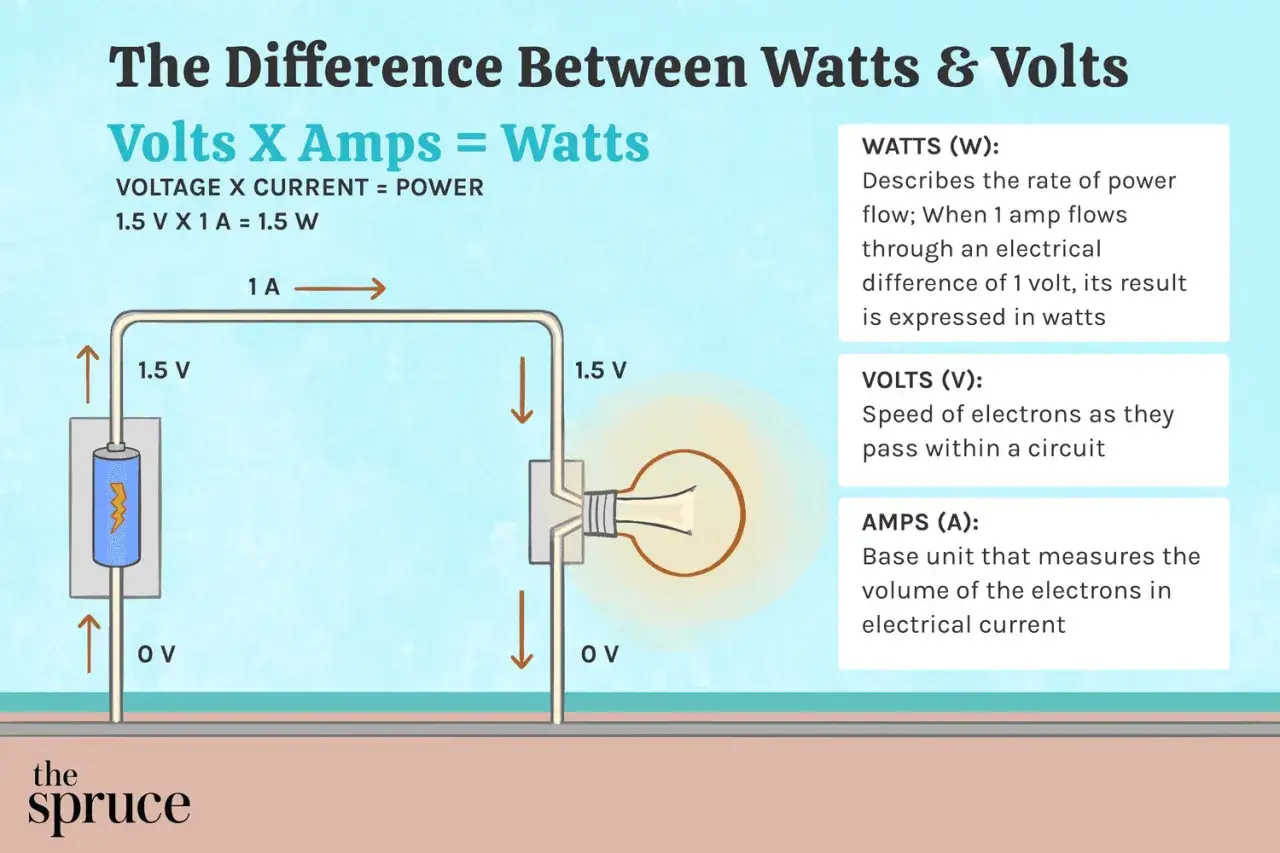

Najważniejszy wzór jest prosty: P = U × I. Jeśli urządzenie działa przy napięciu 12 V i pobiera 2 A, jego moc wynosi 24 W. Ten sam wzór pozwala obliczyć brakujący parametr.
- I = P ÷ U pozwala wyliczyć natężenie.
- U = P ÷ I pozwala wyliczyć napięcie.
- P = U × I pozwala wyliczyć moc.
Przykładowo urządzenie o mocy 60 W podłączone do napięcia 12 V potrzebuje prądu 5 A. Przy napięciu 24 V ta sama moc oznacza już tylko 2,5 A. To ważna różnica w instalacjach automatyki domowej, ponieważ mniejszy prąd zwykle oznacza mniejsze spadki napięcia i niższe straty na dłuższych przewodach.
Właśnie dlatego systemy zasilane na 24 V lub wyższym napięciu mogą być wygodniejsze przy większych odległościach. Nie oznacza to jednak, że wyższe napięcie zawsze jest lepsze. Odbiornik musi być przystosowany do konkretnej wartości, a pomyłka między 12 V i 24 V może zakończyć się uszkodzeniem elektroniki.
W obwodach prądu przemiennego sprawa bywa nieco bardziej złożona. Dla prostych odbiorników, takich jak grzałka, zależność napięcie razy prąd dobrze opisuje moc. Silniki, transformatory i niektóre zasilacze mają jednak współczynnik mocy, dlatego na tabliczce można spotkać także jednostkę VA. Nie należy automatycznie utożsamiać VA z W, zwłaszcza przy doborze zasilacza awaryjnego lub falownika.
Przykłady zasilaczy, ładowarek i automatyki domowej
Najłatwiej zrozumieć różnicę na urządzeniach, z którymi spotykamy się codziennie. Na etykiecie ładowarki może widnieć na przykład 5 V i 2 A. Oznacza to maksymalną moc około 10 W, a nie stały pobór 10 W w każdej sytuacji. Telefon pobierze tylko tyle energii, ile potrzebuje i na ile pozwala jego układ ładowania.
| Zastosowanie | Napięcie | Prąd | Moc wynikająca z obliczenia |
|---|---|---|---|
| Ładowarka USB | 5 V | 2 A | 10 W |
| Moduł automatyki | 12 V | 1 A | 12 W |
| Taśma LED | 12 V | 3 A | 36 W |
| Urządzenie sieciowe PoE | około 48 V | 0,5 A | około 24 W |
W instalacjach alarmowych często spotyka się zasilanie 12 V DC. Jeśli centrala, czujki i moduły pobierają razem 3 A, zasilacz 12 V powinien zapewniać co najmniej 36 W. Ja zostawiłbym jeszcze zapas prądowy, na przykład wybierając model 12 V i 5 A, ponieważ urządzenia mogą chwilowo pobierać więcej energii, a akumulator wymaga dodatkowego prądu podczas ładowania.
Podobnie należy analizować taśmy LED. Taśma o mocy 14,4 W na metr i długości 5 metrów potrzebuje około 72 W. Zasilacz 75 W byłby rozwiązaniem granicznym, dlatego rozsądniejszy będzie model o mocy około 90-100 W. Zapas ogranicza pracę zasilacza na pełnym obciążeniu i ułatwia późniejszą rozbudowę.
Jak dobrać zasilacz bez ryzyka pomyłki
Przy wyborze zasilacza najpierw sprawdzam napięcie wymagane przez odbiornik. Musi być zgodne z oznaczeniem urządzenia, na przykład 12 V DC. Większy dopuszczalny prąd zasilacza nie jest problemem, ponieważ odbiornik pobiera tyle amperów, ile potrzebuje. Niebezpieczne może być natomiast zbyt wysokie napięcie.
Dla przykładu zasilacz 12 V i 3 A może zasilać urządzenie wymagające 12 V i 1 A. Odwrotna sytuacja, czyli zasilacz 12 V i 0,5 A dla odbiornika pobierającego 1 A, może powodować spadki napięcia, resetowanie modułu, przegrzewanie zasilacza albo niestabilną pracę.
Przed podłączeniem urządzenia sprawdzam cztery elementy:
- Napięcie wyjściowe, na przykład 5 V, 12 V lub 24 V.
- Rodzaj prądu, czyli DC albo AC.
- Maksymalny prąd zasilacza wyrażony w amperach.
- Polaryzację i wtyk, szczególnie w zasilaczach prądu stałego.
W przypadku zasilania bateryjnego dochodzi jeszcze pojemność akumulatora wyrażana w amperogodzinach. Nie jest ona tym samym co moc w watach. Akumulator 12 V o pojemności 7 Ah ma teoretycznie około 84 Wh energii, ale rzeczywisty czas pracy zależy od obciążenia, sprawności przetwornicy, temperatury i stanu baterii.
Przy napięciu sieciowym 230 V nie eksperymentowałbym z samodzielnymi przeróbkami. Wat nie określa poziomu bezpieczeństwa, a niska moc urządzenia nie oznacza, że kontakt z napięciem sieciowym jest niegroźny. Montaż i pomiary instalacji 230 V powinny wykonywać osoby z odpowiednimi kwalifikacjami.
Co najczęściej prowadzi do błędnego odczytu
Moc urządzenia nie jest napięciem zasilania
Oznaczenie 60 W na żarówce lub zasilaczu nie oznacza, że urządzenie potrzebuje 60 V. To informacja o mocy. Napięcie trzeba odczytać osobno, zwykle z pola oznaczonego jako Input, Output albo DC Voltage.
Wyższy amperaż zasilacza nie „wciska” prądu do urządzenia
To jeden z częstszych mitów. Zasilacz 12 V i 10 A nie wymusza przepływu 10 A, jeśli odbiornik potrzebuje tylko 2 A. Zapewnia jedynie możliwość pobrania większego prądu, gdy urządzenie tego zażąda. Warunkiem jest oczywiście poprawne napięcie oraz odpowiednia jakość zasilacza.
Wzrost mocy oznacza większe obciążenie przewodów
Jeśli napięcie pozostaje stałe, większa moc oznacza większy prąd. Przy 12 V odbiornik o mocy 120 W pobiera 10 A, a przy 230 V podobna moc to około 0,52 A. Dlatego w niskonapięciowych instalacjach długie przewody muszą mieć właściwy przekrój, ponieważ spadek napięcia może być odczuwalny nawet wtedy, gdy moc urządzenia nie wydaje się duża.
Przeczytaj również: Regulator PWM - jak działa i kiedy wybrać MPPT?
Wartość znamionowa nie zawsze oznacza stały pobór
Urządzenie opisane jako 100 W nie musi pobierać dokładnie 100 W przez cały czas. Lodówka, pompa, komputer czy centrala z akumulatorem mogą zmieniać pobór zależnie od trybu pracy. Przy doborze zasilacza awaryjnego uwzględniam więc nie tylko moc nominalną, ale także prąd rozruchowy i zapas mocy.
Do szybkiej kontroli napięcia można użyć multimetru, ale pomiar trzeba wykonać na właściwym zakresie i w odpowiednich punktach obwodu. Błędne podłączenie przewodów pomiarowych może spowodować zwarcie. Przy obwodach 230 V bezpieczniej zlecić sprawdzenie elektrykowi.
Jedna zasada, która porządkuje dobór zasilania
Najprościej zapamiętać to tak: wolt mówi, czy zasilanie pasuje do urządzenia, amper określa, jak duży prąd może popłynąć, a wat pokazuje, ile mocy jest potrzebne lub wykorzystywane. Przy zakupie zasilacza najpierw dopasowuję napięcie i rodzaj prądu, później sprawdzam wymagany amperaż, polaryzację oraz zapas mocy.
Ta kolejność sprawdza się zarówno przy ładowarce telefonu, jak i przy centrali alarmowej, taśmie LED czy urządzeniach automatyki domowej. Dzięki niej łatwiej uniknąć pomylenia napięcia z mocą i dobrać zasilanie, które będzie działało stabilnie przez długi czas.
