Dobór właściwego napięcia ładowania akumulatora LiFePO4 decyduje o jego trwałości, bezpieczeństwie i poprawnej pracy całej instalacji. W przypadku popularnego pakietu 12,8 V trzeba rozróżnić napięcie nominalne, napięcie końcowe oraz ustawienia podtrzymania, a także uwzględnić temperaturę i obecność układu BMS. Poniżej porządkuję te wartości i pokazuję, jak zastosować je w zasilaniu awaryjnym, instalacji solarnej, samochodzie oraz systemach automatyki domowej.
Najważniejsze ustawienia ładowania LiFePO4 w praktyce
- 14,2-14,6 V to typowy zakres końcowego napięcia dla pakietu 12,8 V.
- Dla dłuższej żywotności często wystarcza 14,2-14,4 V, jeśli producent akumulatora na to pozwala.
- Pakietu LiFePO4 nie należy ładować poniżej 0°C, chyba że ma specjalny podgrzewacz i kontrolę temperatury.
- Prąd ładowania na poziomie 0,2-0,5 C jest zwykle bezpiecznym punktem wyjścia.
- Ładowarka musi mieć profil LiFePO4, a tryby equalizacji i recondition powinny być wyłączone.
Jakie napięcie ustawić dla akumulatora LiFePO4
Pojedyncze ogniwo LiFePO4 ma napięcie nominalne około 3,2 V, a jego maksymalne napięcie ładowania wynosi zwykle 3,65 V. Popularny akumulator 12 V składa się z czterech ogniw połączonych szeregowo, dlatego jego napięcie nominalne to 12,8 V, a górna granica ładowania sięga 14,6 V.
Najprostsza odpowiedź brzmi więc tak: dla akumulatora 12,8 V należy stosować ładowarkę z profilem LiFePO4 i napięciem końcowym 14,4-14,6 V. Nie oznacza to jednak, że zawsze trzeba ładować do najwyższej możliwej wartości. W codziennej pracy ustawienie 14,2-14,4 V może ograniczyć stres ogniw i nadal zapewnić bardzo dobre wykorzystanie pojemności.
| Napięcie nominalne pakietu | Liczba ogniw szeregowo | Maksymalne napięcie ładowania | Częsty zakres użytkowy |
|---|---|---|---|
| 12,8 V | 4S | 14,6 V | 14,2-14,4 V |
| 25,6 V | 8S | 29,2 V | 28,4-28,8 V |
| 51,2 V | 16S | 58,4 V | 56,8-57,6 V |
Zakres użytkowy w tabeli nie zastępuje instrukcji konkretnego modelu. Niektóre akumulatory wymagają okresowego dojścia do wyższego napięcia, aby wewnętrzny balanser mógł wyrównać ogniwa. Ja zawsze traktuję wartość z karty katalogowej jako nadrzędną, szczególnie gdy akumulator ma nietypową liczbę ogniw albo rozbudowany system zarządzania.

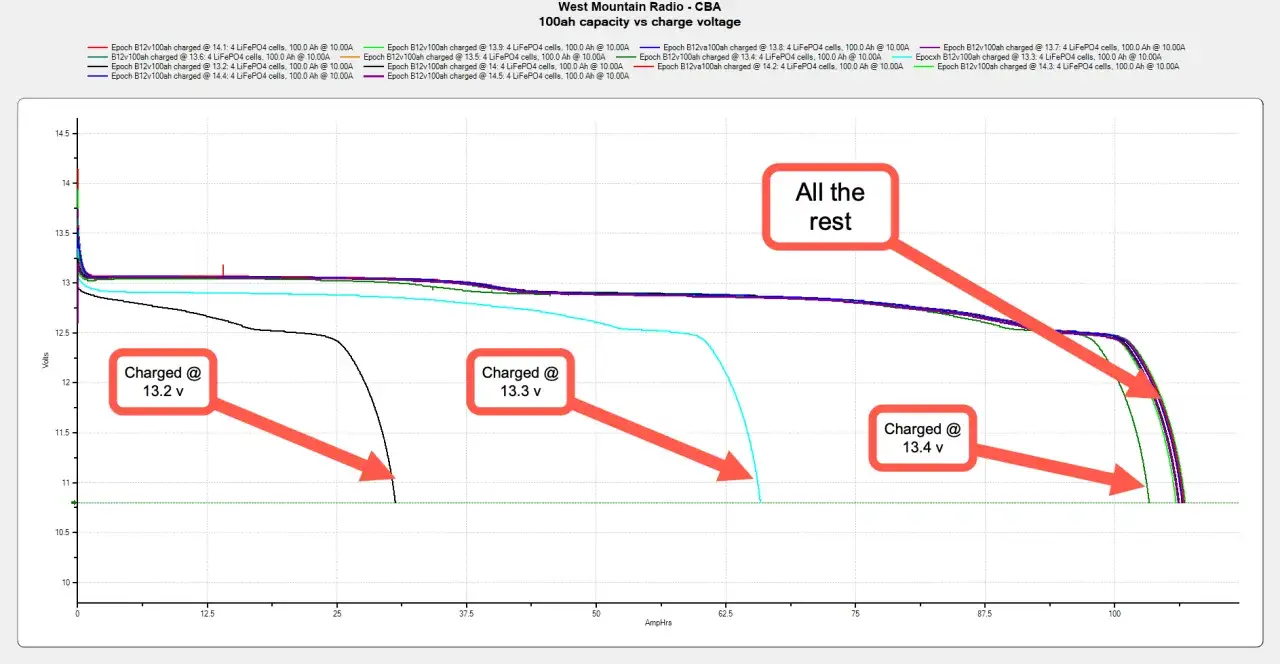

Skąd biorą się różnice między 14,2 a 14,6 V
Ładowanie LiFePO4przebiega zwykle w dwóch podstawowych etapach. Najpierw ładowarka podaje stały prąd, czyli fazę CC, aż napięcie osiągnie ustawiony limit. Potem przechodzi do fazy CV, utrzymując stałe napięcie i stopniowo zmniejszając prąd.
Ustawienie 14,6 V pozwala wykorzystać pełny zakres napięcia czterech ogniw. Jest przydatne wtedy, gdy producent przewidział balansowanie właśnie przy górnym progu. Z drugiej strony częste utrzymywanie ogniw blisko maksymalnego napięcia nie jest konieczne w instalacji, która ma przede wszystkim działać długo i stabilnie.
Przy ustawieniu 14,2-14,4 V akumulator może nie osiągnąć idealnych 100 procent pojemności, ale różnica w codziennym zastosowaniu często jest niewielka. Zyskujemy za to łagodniejsze warunki pracy. To rozsądny kompromis w zasilaniu centrali alarmowej, routera, sterownika automatyki czy małego systemu UPS, gdzie ważniejsza od maksymalnej pojemności bywa stała gotowość.
Napięcie podtrzymania nie jest obowiązkowe
Akumulatory kwasowo-ołowiowe lubią długotrwałe ładowanie buforowe, dlatego wiele klasycznych ładowarek utrzymuje napięcie około 13,6-13,8 V. LiFePO4 nie potrzebuje takiego podtrzymywania w ten sam sposób. Jeśli ładowarka ma funkcję float, bezpiecznym ustawieniem bywa 13,4-13,6 V, ale tylko wtedy, gdy dopuszcza je producent.
W prostych instalacjach można po zakończeniu ładowania obniżyć napięcie albo całkowicie odłączyć źródło. Nie stosuję trybu equalizacji ani recondition, ponieważ te funkcje podnoszą napięcie z myślą o akumulatorach ołowiowych i mogą przekroczyć bezpieczny poziom dla ogniw LFP.
Jak ładować LiFePO4 bez skracania jego życia
Samo napięcie nie wystarczy. Równie ważny jest prąd ładowania, temperatura i sposób zakończenia cyklu. Dla większości gotowych akumulatorów dobrym punktem wyjścia jest 0,2-0,5 C, gdzie C oznacza pojemność wyrażoną w amperogodzinach.
| Pojemność akumulatora | 0,2 C | 0,5 C | Praktyczny przykład |
|---|---|---|---|
| 20 Ah | 4 A | 10 A | Mały UPS, monitoring, elektronika przenośna |
| 50 Ah | 10 A | 25 A | Zasilanie alarmu lub automatyki |
| 100 Ah | 20 A | 50 A | Instalacja solarna lub awaryjna |
Jeżeli producent podaje maksymalny prąd 100 A, nie oznacza to, że właśnie tak należy ładować akumulator przy każdym cyklu. Wyższy prąd skraca czas ładowania, ale zwiększa wymagania wobec przewodów, zabezpieczeń i chłodzenia. W domowej instalacji zwykle wybieram niższy prąd, o ile nie ma powodu, by akumulator był gotowy do pracy w bardzo krótkim czasie.
Temperatura ma znaczenie większe, niż sugeruje napięcie
LiFePO4 można bez problemu rozładowywać w ujemnej temperaturze, ale ładowanie zimnego ogniwa jest inną sprawą. Przy temperaturze poniżej 0°C może dojść do odkładania metalicznego litu, co trwale pogarsza pojemność i zwiększa ryzyko uszkodzenia.
W praktyce część producentów ustawia odcięcie ładowania przy 0°C, a część przy 5°C. BMS z czujnikiem temperatury powinien zablokować ładowanie w takich warunkach, ale nie zakładam, że każdy tani moduł działa poprawnie. Akumulator zamontowany w nieogrzewanym garażu lub skrzynce zewnętrznej wymaga szczególnej kontroli, a czasem także podgrzewacza.
Przeczytaj również: Jak obliczyć ampery z watów? Wzory i przykłady
BMS pomaga, ale nie zastępuje dobrej ładowarki
BMS monitoruje napięcia ogniw, temperaturę i prąd. Może odłączyć ładowanie po wykryciu przeładowania, lecz traktowanie go jako podstawowego regulatora napięcia jest błędem. Częste zadziałanie zabezpieczenia oznacza, że ustawienia ładowarki albo stan pakietu wymagają sprawdzenia.
Po podłączeniu nowej baterii kontroluję polaryzację, napięcie wyjściowe ładowarki i przekrój przewodów. W instalacjach z automatyką domową dodaję również bezpiecznik po stronie akumulatora, ponieważ BMS nie zastępuje ochrony przewodów przed zwarciem.
Co zmienić w instalacji solarnej samochodowej i awaryjnej
W systemie solarnym regulator MPPT lub PWM musi mieć profil LiFePO4 albo możliwość ręcznego ustawienia parametrów. Dla pakietu 12,8 V typowy punkt końcowy mieści się w zakresie 14,2-14,6 V, a napięcie podtrzymania zwykle ustawia się niżej lub wyłącza, zależnie od instrukcji akumulatora.
Przy ładowaniu z alternatora samochodowego nie polegam na bezpośrednim połączeniu akumulatora LiFePO4 z instalacją pojazdu. Lepszym rozwiązaniem jest ładowarka DC-DC, która ogranicza prąd i utrzymuje właściwy profil ładowania. Chroni to alternator, przewody oraz sam akumulator przed niekontrolowanym przepływem prądu.
W zasilaniu awaryjnym centrali alarmowej, sterownika bramy lub routera najważniejsza jest kompatybilność napięciowa. Jeżeli urządzenie zostało zaprojektowane wyłącznie dla akumulatora ołowiowego, trzeba sprawdzić, czy toleruje napięcie 14,4-14,6 V i charakterystykę rozładowania LiFePO4. Nie każdy zasilacz buforowy będzie dobrym zamiennikiem ładowarki litowej.

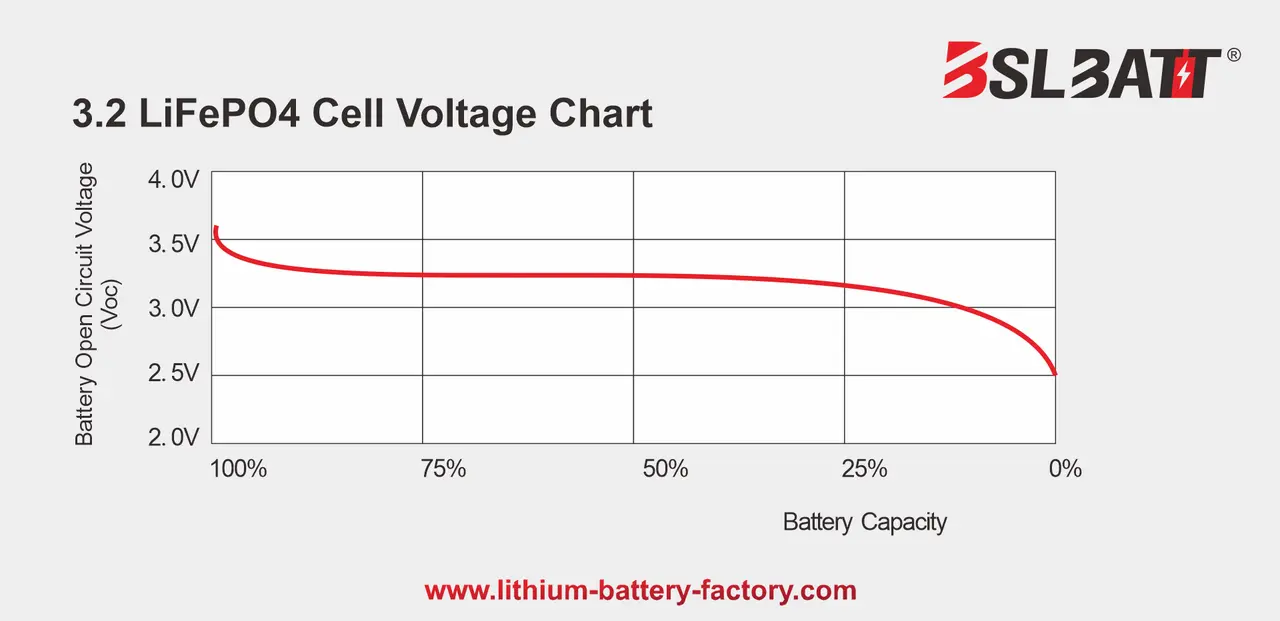

Warto też pamiętać, że napięcie spoczynkowe LiFePO4 przez dużą część cyklu zmienia się bardzo niewiele. Odczyt 13,2 V nie mówi więc precyzyjnie, czy pozostało 70, czy 40 procent energii. Do wiarygodnego pomiaru stanu naładowania lepszy jest monitor z bocznikiem, który mierzy przepływ amperogodzin.
Błędy, które najczęściej kończą się problemem
- Użycie ładowarki ołowiowej bez sprawdzenia jej trybów. Szczególnie ryzykowne są equalizacja, recondition i automatyczna kompensacja temperatury.
- Przekroczenie napięcia maksymalnego pakietu. Dla konfiguracji 4S wartość 14,6 V jest już górną granicą, a nie napięciem do dowolnego podnoszenia.
- Ładowanie na mrozie bez czujnika temperatury i odcięcia. Sam fakt, że urządzenie działa, nie oznacza, że proces jest bezpieczny.
- Zbyt duży prąd względem przewodów, bezpieczników i dopuszczalnych parametrów BMS.
- Bezpośrednie podłączenie do alternatora bez ładowarki DC-DC, zwłaszcza w rozbudowanej instalacji samochodowej.
- Łączenie różnych akumulatorów o innym wieku, pojemności lub stanie naładowania. W układach równoległych mogą wtedy płynąć duże prądy wyrównawcze.
Najczęściej spotykam się z przekonaniem, że wyższe napięcie automatycznie oznacza szybsze i lepsze ładowanie. W rzeczywistości o wyniku decyduje cały układ. Dobrze dobrane 14,4 V z właściwym profilem i kontrolą temperatury jest rozsądniejsze niż przypadkowe 14,8 V z taniego zasilacza.
Jaką konfigurację wybrałbym do domowego zasilania awaryjnego
Do centrali alarmowej, routera i niewielkiej automatyki wybrałbym akumulator 12,8 V z wbudowanym BMS, ładowarkę LiFePO4 ustawioną zgodnie z instrukcją oraz ładowanie prądem około 0,2 C. Taki zestaw nie musi być maksymalnie szybki, za to powinien pracować spokojnie i przewidywalnie.
Jeżeli system ma działać buforowo przez wiele miesięcy, sprawdziłbym przede wszystkim, czy ładowarka pozwala wyłączyć agresywne podtrzymanie i kompensację temperatury. W instalacji umieszczonej w chłodnym pomieszczeniu dodałbym czujnik temperatury albo akumulator z BMS wyposażonym w blokadę ładowania poniżej bezpiecznego progu.
Moja praktyczna zasada jest prosta. Najpierw dobieram napięcie do liczby ogniw i danych producenta, później ograniczam prąd do wartości odpowiedniej dla zastosowania, a na końcu sprawdzam temperaturę, przewody i zabezpieczenia. Tak skonfigurowany układ LiFePO4 dobrze pasuje do nowoczesnych instalacji alarmowych i automatyki domowej, gdzie liczy się nie tylko pojemność, lecz także wieloletnia, bezobsługowa praca.
