Gdy akumulator LiFePO4 zasila alarm, router, monitoring albo instalację awaryjną, liczy się nie tylko to, czy ładowarka „daje prąd”, ale czy robi to we właściwy sposób. Prawidłowe ładowanie LiFePO4 wymaga dobrania napięcia, prądu, temperatury i profilu pracy do konkretnego pakietu. Poniżej pokazuję praktyczne ustawienia dla układów 12 V, 24 V i 48 V, a także błędy, które najczęściej skracają życie ogniw.
Bezpieczne ładowanie wymaga właściwego napięcia, temperatury i profilu LiFePO4
- Ładowarka powinna mieć profil LiFePO4 lub możliwość ręcznego ustawienia parametrów.
- Dla pakietu 12 V typowe napięcie końcowe wynosi 14,2-14,6 V, ale decyduje instrukcja akumulatora.
- Praktyczny prąd ładowania to zwykle 0,2-0,5C, czyli 20-50 A dla akumulatora 100 Ah.
- Standardowych ogniw nie należy ładować poniżej 0°C, chyba że producent przewidział ogrzewanie lub specjalny profil.
- BMS nie zastępuje ładowarki. Chroni pakiet awaryjnie, ale nie naprawia złych ustawień instalacji.
Najpierw dobierz właściwą ładowarkę i napięcie
Akumulator LiFePO4 korzysta z charakterystyki CC-CV. Najpierw ładowarka podaje stały prąd, a po osiągnięciu napięcia granicznego przechodzi na stałe napięcie, przy którym prąd stopniowo maleje. To inny sposób pracy niż w przypadku prostego zasilacza albo przypadkowego prostownika do akumulatora ołowiowego.
Najbezpieczniejszy wybór to urządzenie z gotowym trybem LiFePO4. Jeżeli ładowarka pozwala na konfigurację ręczną, trzeba sprawdzić instrukcję baterii, ponieważ różni producenci mogą zalecać nieco inne napięcie końcowe.
| Pakiet | Napięcie nominalne | Typowe napięcie końcowe | Przykładowe napięcie podtrzymania |
|---|---|---|---|
| 12 V | 12,8 V | 14,2-14,6 V | 13,4-13,6 V |
| 24 V | 25,6 V | 28,4-29,2 V | 26,8-27,2 V |
| 48 V | 51,2 V | 56,8-58,4 V | 53,6-54,4 V |
Podane wartości są przedziałami orientacyjnymi. Dla przykładu, niektóre konfiguracje 12 V pracują z napięciem absorpcji 14,2 V, a inne z 14,4 lub 14,6 V. Nie ustawiam najwyższej wartości tylko dlatego, że szybciej dobija baterię. Jeżeli producent wskazuje 14,2 V, właśnie od tej wartości zaczynam.
Ładowarka przeznaczona wyłącznie do ogniw Li-ion z napięciem 4,2 V na celę nie nadaje się do LiFePO4. Również prostownik ołowiowy może być ryzykowny, jeśli uruchamia tryb odsiarczania, equalizacji albo podaje zbyt wysokie napięcie. Funkcja „lithium” na obudowie nie wystarcza, jeżeli nie znamy jej rzeczywistych parametrów.
Prąd ładowania wpływa na czas i żywotność
Oznaczenie C odnosi prąd do pojemności akumulatora. Dla baterii 100 Ah prąd 0,2C wynosi 20 A, 0,5C to 50 A, a 1C oznacza 100 A. Maksymalna wartość zawsze wynika z karty konkretnego modelu, natomiast 0,2-0,5C jest rozsądnym zakresem do większości instalacji domowych.
Przy baterii 100 Ah i ładowarce 20 A samo uzupełnienie energii od bardzo niskiego poziomu zajmie teoretycznie około 5 godzin. W praktyce trzeba doliczyć końcową fazę stałego napięcia, straty oraz ewentualne odbiorniki pracujące w tym samym czasie, więc realny wynik może wynieść około 5-6 godzin.
Ładowarka 50 A skróci ten czas mniej więcej do 2-3 godzin, ale nie zawsze będzie najlepszym wyborem. W małej obudowie, przy słabej wentylacji albo przy częstym ładowaniu cyklicznym większy prąd oznacza więcej ciepła i większe obciążenie przewodów, bezpieczników oraz złączy.
Jak obliczyć potrzebny prąd
Najprostszy wzór wygląda tak: pojemność w amperogodzinach dzielę przez planowany czas ładowania. Dla baterii 100 Ah ładowanej przez 5 godzin wychodzi 20 A. Jeżeli instalacja ma także zasilać alarm, modem i automatykę, od mocy ładowarki trzeba odjąć bieżący pobór tych urządzeń.
Przy systemie alarmowym nie widzę sensu stosowania maksymalnego prądu tylko po to, by akumulator był gotowy godzinę wcześniej. W takim zastosowaniu ważniejsze są stabilność, kontrola temperatury i przewidywalne podtrzymanie niż rekordowo szybkie ładowanie.

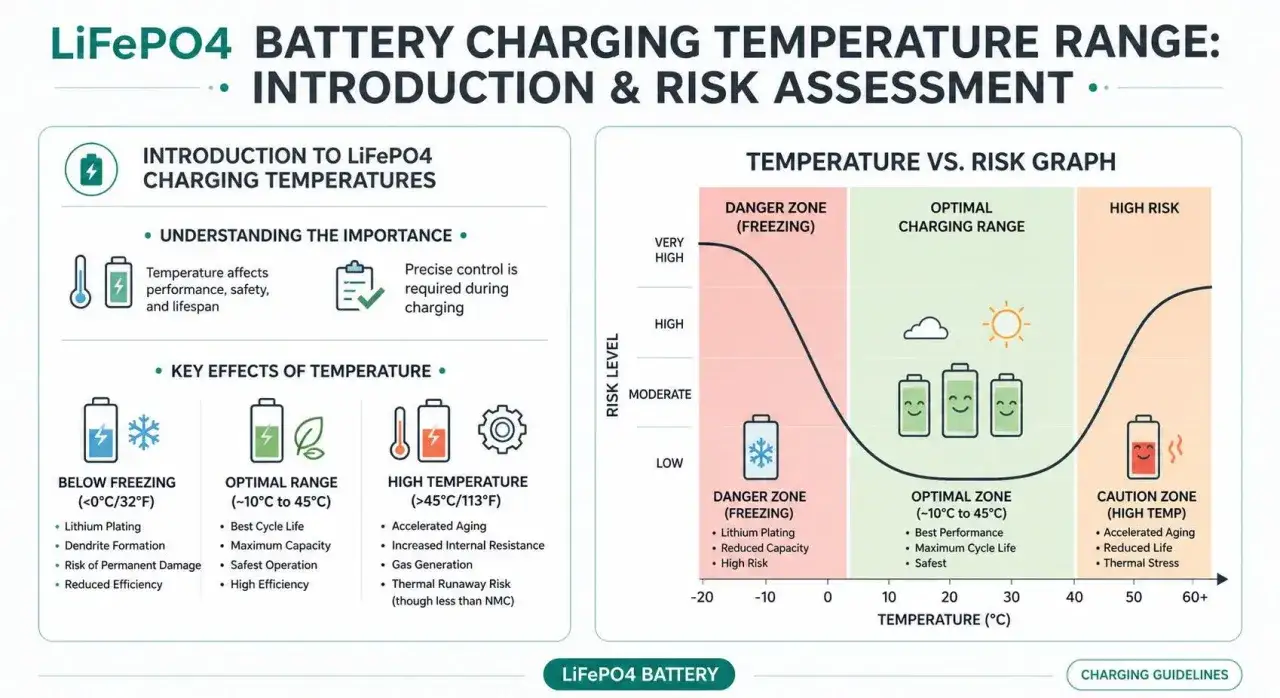

Temperatura decyduje o bezpieczeństwie
Najczęściej powtarzane ostrzeżenie dotyczące LiFePO4 jest też jednym z najważniejszych. Standardowych ogniw nie powinno się ładować poniżej 0°C, ponieważ może dojść do trwałego osadzania się litu i utraty części pojemności. W niektórych akumulatorach próg odcięcia ustawiono wyżej, na przykład w pobliżu 5°C.
Zakres temperatur zależy od producenta. Typowe instrukcje dopuszczają ładowanie mniej więcej od 0°C do 45-50°C, ale w praktyce najlepiej ładować baterię w temperaturze pokojowej. Rozładowywanie zimą bywa dozwolone przy niższej temperaturze, jednak nie oznacza to, że można ją wtedy również ładować.
Akumulator przeznaczony do kampera, skrzynki zewnętrznej albo sezonowej instalacji może mieć matę grzewczą i BMS z czujnikiem temperatury. Taki system najpierw podgrzewa ogniwa, a dopiero później pozwala na przyjęcie prądu. Nie wolno jednak zakładać, że każda bateria z aplikacją Bluetooth ma tę funkcję.
Przy ładowaniu z paneli fotowoltaicznych czujnik temperatury i odcięcie niskotemperaturowe są szczególnie ważne. Zimą słońce może uruchomić regulator rano, gdy akumulator ma temperaturę ujemną. Sam regulator MPPT nie rozwiąże problemu, jeśli nie otrzyma informacji o temperaturze albo nie ma poprawnie ustawionego zabezpieczenia.
Ładowanie z sieci, fotowoltaiki i alternatora
Ładowarka sieciowa
Do instalacji 12 V wybieram ładowarkę z trybem LiFePO4, zabezpieczeniem przeciwzwarciowym i ograniczeniem prądu. Przy baterii 100 Ah rozsądny punkt startowy to 20-30 A, chyba że karta akumulatora dopuszcza więcej. Połączenie powinno mieć odpowiedni przekrój przewodów oraz bezpiecznik umieszczony możliwie blisko dodatniego zacisku baterii.
Regulator solarny
Regulator MPPT powinien mieć osobny profil dla LFP albo ustawienia użytkownika. Należy wyłączyć funkcję equalizacji i nie stosować typowej kompensacji napięcia dla akumulatorów ołowiowych, chyba że producent baterii zaleca inaczej. Podtrzymanie nie musi oznaczać stałego utrzymywania 100% naładowania, szczególnie w systemie, który przez wiele miesięcy pracuje buforowo.
Przeczytaj również: Przyłącze elektroenergetyczne dla domu - co trzeba zaplanować?
Alternator i instalacja samochodowa
W samochodzie lub kamperze bezpieczniejszym rozwiązaniem jest ładowarka DC-DC, a nie bezpośrednie połączenie dużego pakietu LiFePO4 z alternatorem. Akumulator litowy ma małą rezystancję wewnętrzną i może pobierać wysoki prąd, co przeciąża alternator oraz przewody. Ładowarka DC-DC ogranicza prąd, zapewnia prawidłowe napięcie i może współpracować z inteligentnym alternatorem.
W każdym z tych wariantów źródło zasilania powinno tolerować odłączenie przez BMS. Gdy układ ochronny wykryje przegrzanie albo zbyt wysokie napięcie jednej celi, może nagle przerwać obwód. Nieprawidłowo dobrany regulator może wtedy zgłaszać błąd albo próbować podawać energię bez właściwego obciążenia.
BMS i balansowanie ogniw nie zastępują dobrych ustawień
BMS, czyli system zarządzania baterią, monitoruje napięcia cel, temperaturę i prąd. Może odłączyć ładowanie przy przegrzaniu, zbyt wysokim napięciu albo zbyt niskiej temperaturze. Traktuję go jako ostatnią warstwę ochrony, a nie jako usprawiedliwienie dla używania przypadkowej ładowarki.
Balansowanie wyrównuje napięcia poszczególnych ogniw w pakiecie. W wielu bateriach pasywny balanser działa głównie przy wysokim poziomie naładowania, dlatego akumulator powinien od czasu do czasu przejść pełny cykl zgodnie z instrukcją producenta. Nie oznacza to jednak, że trzeba codziennie doprowadzać go do 100%.
Przy długiej pracy buforowej można zwykle ustawić niższe napięcie podtrzymania albo skorzystać z trybu przechowywania. Część ładowarek oferuje 13,5 V dla systemu 12 V, a inne zalecają całkowite wyłączenie float. Jeżeli instrukcja nie podaje tej wartości, nie zgaduję jej na podstawie ustawień AGM.
Najczęstsze błędy przy ładowaniu
- Używanie prostownika z trybem odsiarczania lub equalizacji.
- Ładowanie baterii poniżej 0°C bez ogrzewania i bez wyraźnej zgody producenta.
- Ustawienie napięcia 14,6 V, gdy konkretny model wymaga 14,2 V.
- Przekroczenie maksymalnego prądu ładowania podanego w specyfikacji.
- Brak bezpiecznika przy akumulatorze i zbyt cienkie przewody.
- Łączenie równolegle baterii o różnym stanie naładowania, wieku lub napięciu.
- Zakładanie, że zadziałanie BMS oznacza awarię baterii. Często jest to prawidłowa reakcja ochronna.
Przed podłączeniem nowego pakietu sprawdzam napięcie spoczynkowe, polaryzację, zaciski oraz ustawienia każdego źródła ładowania. Jeśli BMS odłączył baterię, najpierw usuwam przyczynę, na przykład mróz lub nadmierne rozładowanie, zamiast wielokrotnie włączać i wyłączać ładowarkę.
Prosta procedura dla bezpiecznej instalacji
- Odczytaj z etykiety lub instrukcji napięcie końcowe, maksymalny prąd i zakres temperatur.
- Ustaw profil LiFePO4 w ładowarce, regulatorze MPPT lub urządzeniu DC-DC.
- Wyłącz equalizację, odsiarczanie i niewłaściwą kompensację temperatury.
- Dobierz prąd do pojemności oraz dopuszczalnych parametrów akumulatora.
- Sprawdź bezpiecznik, przekrój przewodów, zaciski i biegunowość.
- Uruchom ładowanie w temperaturze zgodnej z instrukcją i obserwuj napięcie oraz temperaturę.
- Po zakończeniu sprawdź, czy ładowarka przechodzi do właściwego trybu podtrzymania albo wyłącza się zgodnie z konfiguracją.
Dla przykładowej baterii 12 V 100 Ah oznacza to najczęściej ładowarkę 20-50 A, napięcie końcowe ustalone przez producenta w okolicy 14,2-14,6 V oraz blokadę ładowania w temperaturze ujemnej. Taka konfiguracja sprawdzi się w wielu układach awaryjnych, ale ostateczne parametry nadal powinny pochodzić z dokumentacji konkretnego modelu.
Dobry profil ładowania daje więcej niż wysoka moc
W instalacjach alarmowych i automatyce domowej najrozsądniej stawiać na umiarkowany prąd, poprawne zabezpieczenia i kontrolę temperatury. LiFePO4 nie wymaga skomplikowanej obsługi, ale źle dobrane napięcie lub ładowanie na mrozie może uszkodzić ogniwa szybciej niż codzienna praca pod obciążeniem.
Moja praktyczna zasada jest prosta: najpierw karta akumulatora, potem ustawienia ładowarki, a dopiero na końcu dodatkowe funkcje aplikacji. Jeżeli te trzy elementy są zgodne, bateria może długo i stabilnie zasilać zarówno system alarmowy, jak i pozostałe urządzenia automatyki domowej.
