Gdy centrala alarmowa zaczyna zgłaszać awarię zasilania, a UPS wyłącza się szybciej niż zwykle, pierwszym podejrzanym często jest akumulator AGM. Sama wartość napięcia nie mówi jednak wszystkiego, dlatego poniżej pokazuję tabelę dla akumulatora 12 V, zasady prawidłowego pomiaru oraz różnicę między napięciem spoczynkowym a ładowaniem. To praktyczne informacje przydatne także przy projektowaniu instalacji alarmowych i automatyki domowej.
Najważniejsze wartości, które pomagają szybko ocenić akumulator AGM
- 12,8-13,0 V po odpoczynku oznacza zwykle pełne naładowanie.
- 12,3-12,4 V wskazuje mniej więcej połowę dostępnego ładunku.
- Poniżej 12,0 V akumulator jest mocno rozładowany i wymaga ładowania.
- Pomiar wykonuj po minimum 4-12 godzinach bez ładowania i obciążenia.
- Napięcie ładowania AGM wynosi najczęściej około 14,4-14,7 V, ale zależy od modelu.

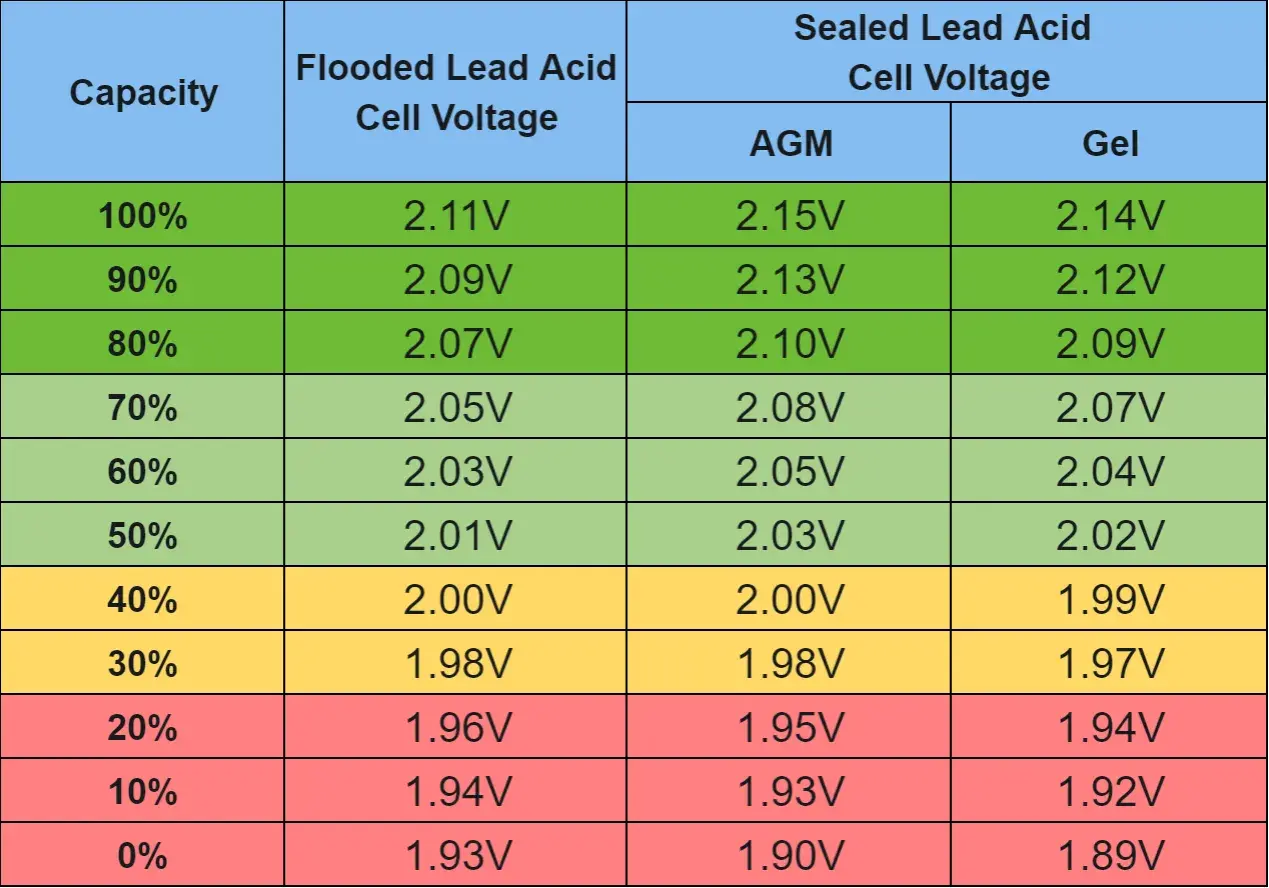

Tabela napięć akumulatora AGM 12 V
Poniższa tabela pokazuje orientacyjną zależność między napięciem spoczynkowym a poziomem naładowania akumulatora AGM. Dotyczy typowego akumulatora 12 V mierzonego w temperaturze pokojowej, po odłączeniu od ładowarki i odbiorników. Traktuję ją jako punkt wyjścia do diagnostyki, a nie niezmienną normę dla każdego modelu.
| Poziom naładowania | Napięcie spoczynkowe | Praktyczna interpretacja |
|---|---|---|
| 100% | około 13,00 V | Akumulator w pełni naładowany |
| 90% | około 12,87 V | Bardzo dobry poziom |
| 80% | około 12,75 V | Dobry poziom do normalnej pracy |
| 70% | około 12,62 V | Akumulator nadal sprawny użytkowo |
| 60% | około 12,50 V | Lekko rozładowany |
| 50% | około 12,37 V | Granica, przy której warto rozpocząć ładowanie |
| 40% | około 12,24 V | Niski poziom energii |
| 30% | około 12,12 V | Mocne rozładowanie |
| 20% | około 11,99 V | Stan niekorzystny dla trwałości akumulatora |
| 10% | około 11,87 V | Prawie całkowite rozładowanie |
| 0% | około 11,74 V | Akumulator rozładowany, możliwe trwałe osłabienie |
W praktyce za bezpieczną granicę codziennej eksploatacji przyjmuję zwykle około 50% naładowania, czyli mniej więcej 12,3-12,4 V po odpoczynku. Głębsze rozładowywanie jest możliwe, ale skraca żywotność, szczególnie gdy powtarza się często w systemie alarmowym, awaryjnym zasilaniu lub instalacji solarnej.
Różnice między tabelami producentów są normalne. Jeden model może wskazywać 12,8 V przy pełnym naładowaniu, a inny 13,0 V, ponieważ znaczenie mają konstrukcja płyt, temperatura, wiek akumulatora i czas, jaki upłynął od zakończenia ładowania.

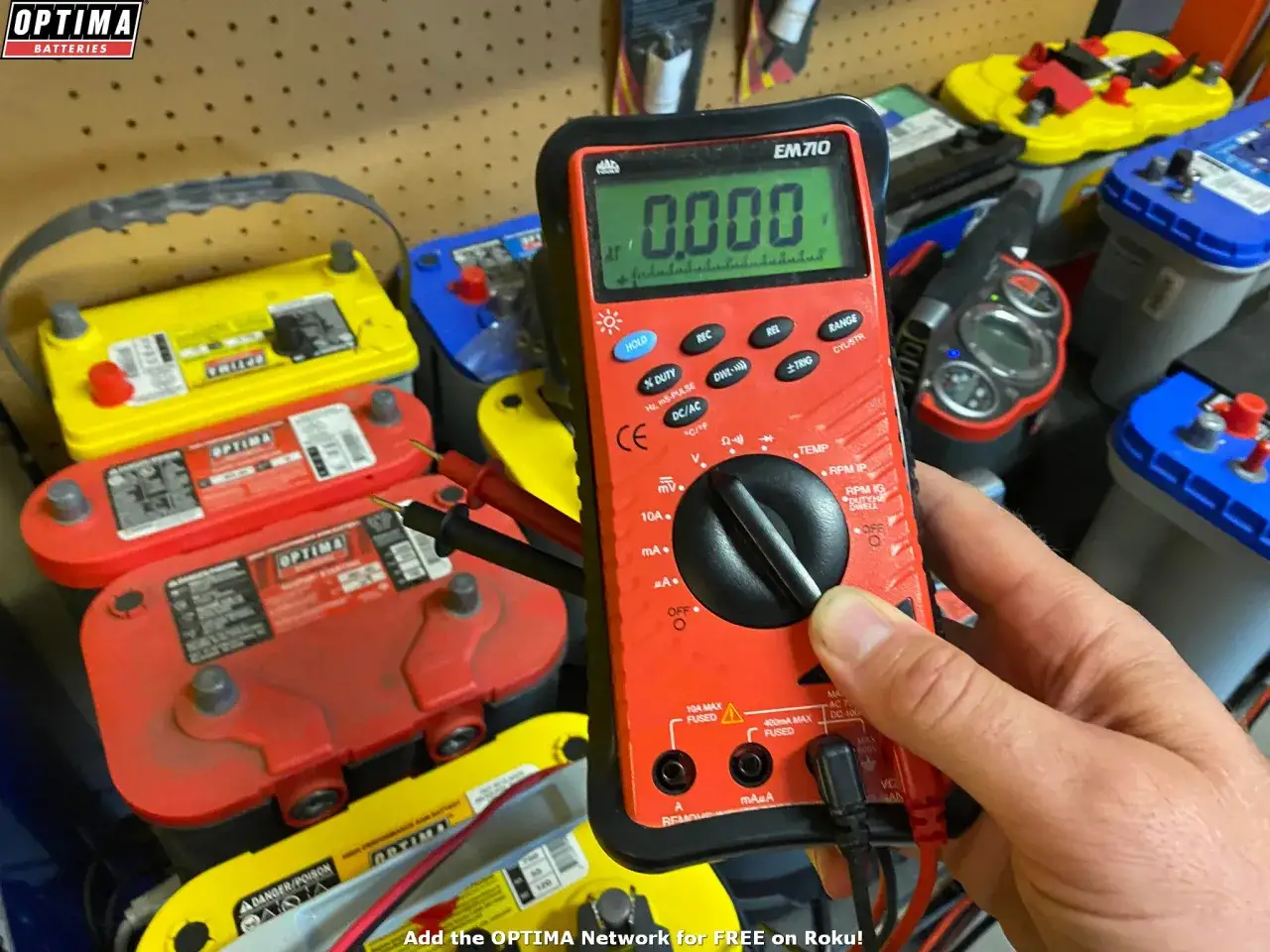

Jak prawidłowo zmierzyć napięcie AGM
Najczęstszy błąd polega na mierzeniu akumulatora od razu po odłączeniu ładowarki. Na powierzchni płyt pozostaje wtedy tak zwany ładunek powierzchniowy, przez co multimetr może pokazać nawet 13,2-13,5 V, mimo że rzeczywisty poziom energii jest niższy.
- Odłącz ładowarkę, zasilacz buforowy i większe odbiorniki.
- Odczekaj co najmniej 4 godziny, a najlepiej 12 godzin.
- Ustaw multimetr na pomiar napięcia stałego DC.
- Przyłóż czerwoną sondę do bieguna dodatniego, a czarną do ujemnego.
- Porównaj wynik z tabelą, uwzględniając temperaturę i historię pracy akumulatora.
W małej centrali alarmowej nie zawsze da się całkowicie odłączyć obciążenie bez wywołania komunikatu o awarii. Wtedy pomiar wykonany podczas pracy instalacji nadal może być pomocny, ale trzeba go traktować jako wynik pod obciążeniem, a nie napięcie spoczynkowe.
Jeżeli odczyt wynosi 12,6 V podczas pracy centrali, nie oznacza to automatycznie 75% naładowania. Zasilacz może jednocześnie ładować akumulator, a napięcie całego układu będzie zależało od ustawień ładowarki oraz aktualnego poboru prądu.Napięcie ładowania AGM różni się od napięcia spoczynkowego
Akumulator AGM podczas ładowania powinien mieć wyższe napięcie niż po odłączeniu od zasilacza. To normalne, że sprawny akumulator 12 V pokazuje podczas fazy absorpcji około 14,4 V, chociaż po kilku godzinach odpoczynku jego napięcie spada do około 12,8 V.
| Tryb pracy | Typowy zakres dla 12 V AGM | Znaczenie |
|---|---|---|
| Ładowanie główne i absorpcja | 14,4-14,7 V | Uzupełnianie energii do wysokiego poziomu |
| Praca buforowa | 13,5-13,8 V | Stałe podtrzymywanie naładowania |
| Tryb przechowywania | około 13,2 V | Ograniczenie samorozładowania |
| Rozładowanie i pomiar spoczynkowy | około 11,7-13,0 V | Ocena przybliżonego poziomu energii |
W systemach alarmowych najczęściej spotyka się ładowanie buforowe w pobliżu 13,5-13,8 V. Jeśli zasilacz przez cały czas podaje 14,7 V, akumulator może się nadmiernie nagrzewać i szybciej tracić pojemność. Z drugiej strony zbyt niskie napięcie buforowe będzie prowadzić do chronicznego niedoładowania.
Nie ustawiałbym napięcia wyłącznie na podstawie ogólnej tabeli. Producent konkretnego akumulatora może zalecać inną wartość, zwłaszcza dla modeli przeznaczonych do pracy cyklicznej, samochodów z systemem start-stop albo głębokiego rozładowania. Znaczenie ma również temperatura, ponieważ przy wysokiej temperaturze napięcie ładowania powinno być odpowiednio obniżone.Dla akumulatora 100 Ah typowy zalecany prąd ładowania mieści się często w przedziale 10-20 A, czyli 0,1-0,2C. W centrali alarmowej prąd jest zwykle znacznie mniejszy, co nie szkodzi, ale po głębokim rozładowaniu pełne naładowanie może potrwać wiele godzin.
Co oznacza wynik poza tabelą
Odczyt powyżej 13 V po ładowaniu
Wynik 13,2-13,5 V chwilę po zakończeniu ładowania nie świadczy jeszcze o przeładowaniu. Najczęściej jest to pozostałość ładunku powierzchniowego. Po kilku godzinach napięcie powinno spaść i ustabilizować się bliżej wartości spoczynkowej.
Napięcie około 12,0 V
Jeżeli taki wynik pojawia się po prawidłowym odpoczynku, akumulator jest mocno rozładowany. W instalacji alarmowej może jeszcze działać, ale jego zapas energii jest niewielki. Podczas zaniku sieci centrala może wyłączyć się znacznie wcześniej, niż sugerowałaby nominalna pojemność.
Napięcie szybko spada pod obciążeniem
To jeden z ważniejszych sygnałów zużycia. Akumulator może po ładowaniu pokazywać 12,8 V, ale po podłączeniu odbiornika spaść do 11,5-11,8 V. Taki objaw często oznacza utratę pojemności albo wzrost rezystancji wewnętrznej.
Sam pomiar napięcia nie zastąpi testu pojemności. Żeby sprawdzić rzeczywisty stan, trzeba naładować akumulator, podłączyć kontrolowane obciążenie i zmierzyć czas pracy do ustalonego napięcia końcowego. W przypadku zasilania centrali alarmowej bezpieczniej zlecić taki test instalatorowi, ponieważ przypadkowe odłączenie akumulatora może wywołać alarm lub utratę części konfiguracji.
AGM w alarmie, UPS-ie i automatyce domowej
Akumulatory AGM są popularne w centralach alarmowych, zasilaczach awaryjnych i systemach kontroli dostępu, ponieważ są szczelne i nie wymagają dolewania elektrolitu. Ich zaletą jest także możliwość pracy w pozycji, w której klasyczny akumulator zalewany byłby kłopotliwy.
W instalacji 12 V odczyt około 12,7-13,0 V po odpoczynku jest dobrym znakiem, ale nie daje gwarancji pełnej pojemności. W systemie 24 V napięcie całego zestawu powinno być w przybliżeniu dwa razy wyższe, czyli około 25,4-26,0 V po pełnym naładowaniu i odpoczynku.
Przy dwóch akumulatorach połączonych szeregowo trzeba mierzyć każdy z nich osobno. Jeśli jeden ma 12,7 V, a drugi 12,1 V, cały zestaw może jeszcze wyglądać poprawnie, lecz słabszy element będzie ograniczał czas podtrzymania i szybciej się zużyje.
W praktyce wymianę rozważyłbym, gdy akumulator ma kilka lat, wyraźnie traci napięcie pod obciążeniem albo po pełnym ładowaniu nie utrzymuje przynajmniej około 12,6 V po odpoczynku. Ostateczna decyzja powinna uwzględniać zalecenia producenta i wynik testu pojemności, nie tylko jeden odczyt z multimetru.Jak nie pomylić rozładowania z uszkodzeniem
Akumulator z napięciem 11,8-12,0 V nie zawsze jest już do wyrzucenia. Jeśli nie był długo pozostawiony w takim stanie, można spróbować ładowania odpowiednią ładowarką AGM i obserwować, czy napięcie stopniowo rośnie oraz czy urządzenie przechodzi do fazy podtrzymania.
Niepokojąca jest sytuacja, w której napięcie rośnie bardzo szybko do 14,4 V, ale po odłączeniu ładowarki natychmiast spada poniżej 12 V. Taki przebieg sugeruje, że akumulator przyjmuje napięcie, lecz nie magazynuje już odpowiedniej ilości energii.
- Nie używaj trybu equalizacji przeznaczonego dla akumulatorów zalewanych, jeśli producent AGM go nie dopuszcza.
- Nie ładuj akumulatora, który jest zamarznięty, spuchnięty lub ma uszkodzoną obudowę.
- Nie oceniaj stanu wyłącznie po napięciu mierzonym bezpośrednio po ładowaniu.
- Nie łącz w jednym szeregu nowych i mocno zużytych akumulatorów.
Największą różnicę robi regularna kontrola, a nie jednorazowe ratowanie mocno rozładowanego egzemplarza. W systemie, który ma podtrzymać alarm, router, automatykę bramy albo sterownik ogrzewania, dobrze sprawdzić akumulator przynajmniej raz na kilka miesięcy.
Najprostszy sposób na trafną ocenę akumulatora AGM
Najpierw odłącz ładowanie i pozwól akumulatorowi odpocząć. Potem zmierz napięcie, porównaj je z tabelą i powtórz pomiar podczas kontrolowanego obciążenia. Dopiero zestawienie tych dwóch wyników pokazuje, czy problemem jest niski poziom naładowania, niewłaściwe ładowanie, czy rzeczywista utrata pojemności.
Dla instalacji alarmowej przyjąłbym prostą zasadę. Około 12,7-13,0 V po odpoczynku oznacza dobry poziom, 12,3-12,4 V jest sygnałem do doładowania, a napięcie poniżej 12,0 V wymaga szybkiej reakcji. Jeśli po ładowaniu wynik wygląda dobrze, lecz akumulator szybko siada pod obciążeniem, sama tabela napięć już nie wystarczy i potrzebny jest test pojemności.
