Patrząc na schemat sterownika alarmowego, zasilacza albo prostego modułu automatyki domowej, można szybko poczuć się jak przy czytaniu obcego alfabetu. W rzeczywistości większość znaków powtarza się od lat, a ich poprawne rozpoznanie pozwala ustalić, gdzie płynie prąd, co ogranicza napięcie i które elementy odpowiadają za ochronę układu. Poniżej pokazuję najważniejsze symbole elektroniczne, oznaczenia zasilania, sposoby odczytywania połączeń oraz błędy, przez które łatwo uszkodzić urządzenie.

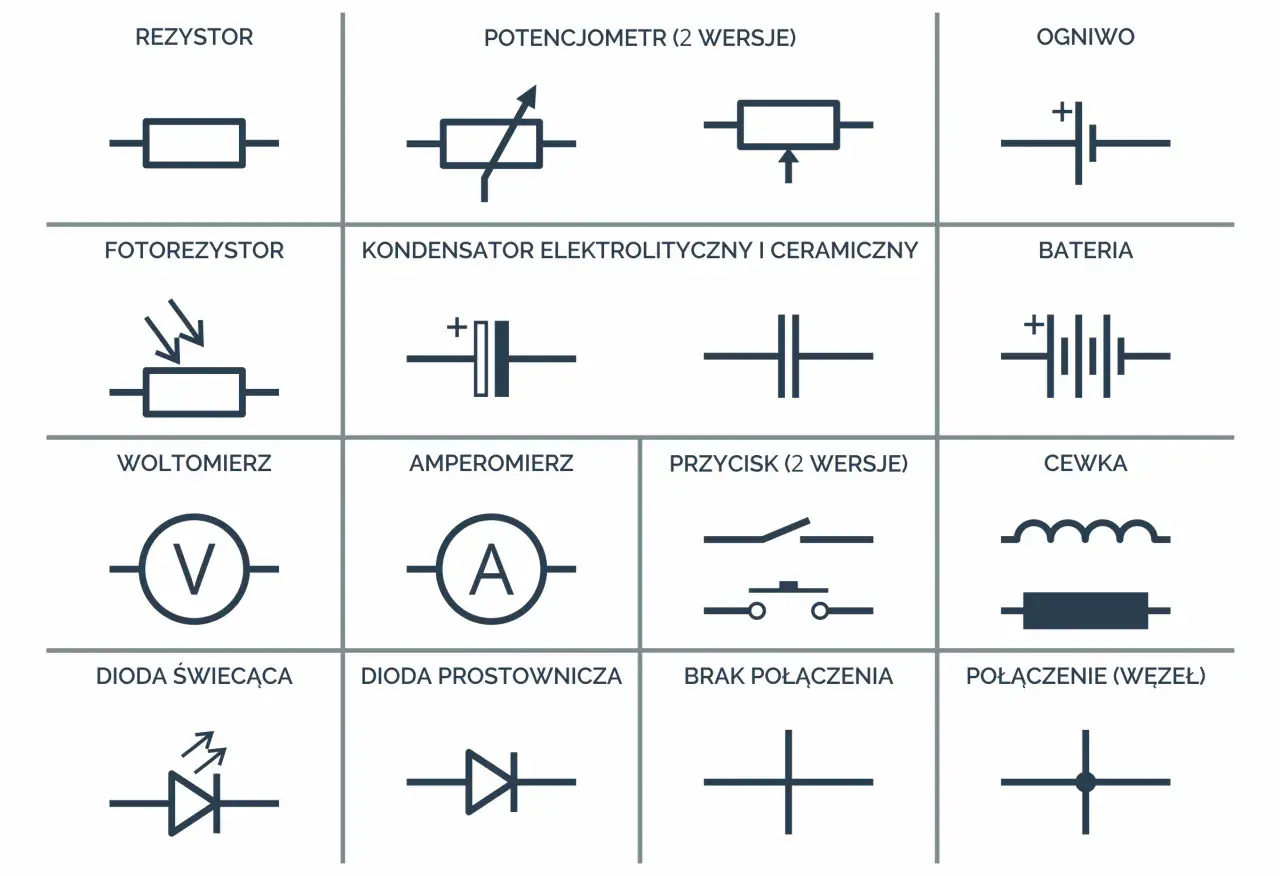

Najważniejsze symbole pozwalają szybko rozpoznać element, funkcję i sposób zasilania układu
- R, C, L i D oznaczają odpowiednio rezystor, kondensator, cewkę i diodę.
- GND, VCC, +12 V i +24 V opisują punkty zasilania, ale nie zawsze mają identyczne znaczenie w każdym urządzeniu.
- Kropka na skrzyżowaniu przewodów zwykle oznacza połączenie elektryczne.
- Pas na symbolu diody wskazuje katodę, a znak „+” przy kondensatorze oznacza wyprowadzenie dodatnie.
- Symbol elementu nie zastępuje parametrów, takich jak napięcie, prąd, moc czy tolerancja.

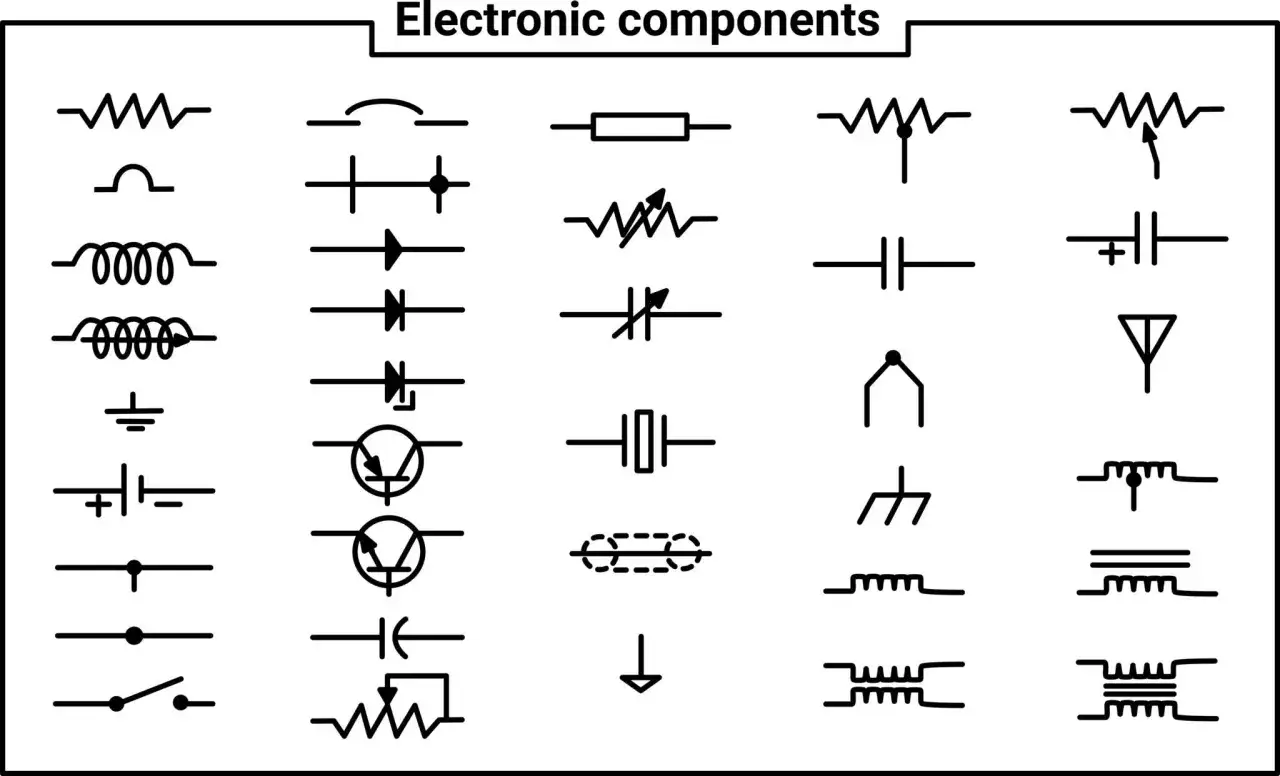

Jak czytać symbole na schemacie elektronicznym
Symbol graficzny pokazuje przede wszystkim funkcję elementu, a nie jego dokładny model. Prostokąt z oznaczeniem R1 może przedstawiać zarówno mały rezystor SMD, jak i większy element przewlekany. Dopiero wartość, moc i dodatkowy opis mówią, czego konkretnie trzeba użyć.
Obok symbolu pojawia się zwykle oznaczenie referencyjne. Litera wskazuje rodzinę elementu, a liczba jego numer w danym układzie. Przykładowo R3 to trzeci rezystor, C2 drugi kondensator, a Q1 pierwszy tranzystor.
| Oznaczenie | Element | Co sprawdzić dodatkowo |
|---|---|---|
| R | Rezystor | Rezystancję, moc i tolerancję |
| C | Kondensator | Pojemność, napięcie i polaryzację |
| L | Cewka lub dławik | Indukcyjność i dopuszczalny prąd |
| D | Dioda | Typ, kierunek przewodzenia i prąd |
| Q | Tranzystor | Rodzaj, wyprowadzenia i napięcia graniczne |
| U | Układ scalony | Model oraz funkcję poszczególnych pinów |
| F | Bezpiecznik | Prąd znamionowy i charakterystykę |
| K | Przekaźnik | Napięcie cewki i obciążalność styków |
| J | Złącze | Numerację pinów i rodzaj połączenia |
Nie traktuję tych liter jak absolutnego prawa. W starszych, samochodowych albo firmowych dokumentacjach można spotkać inne konwencje, dlatego zawsze odczytuję oznaczenie razem z legendą schematu. Programy do projektowania elektroniki, takie jak KiCad, stosują popularne oznaczenia referencyjne, ale sam wygląd symbolu może zależeć od biblioteki.
Rezystory, kondensatory i cewki odpowiadają za porządkowanie prądu
Najczęściej spotykanym symbolem jest rezystor. W dokumentacji zgodnej z europejską konwencją ma zwykle postać prostokąta, natomiast w materiałach amerykańskich można zobaczyć zygzak. Oba znaki oznaczają ten sam typ elementu, ale rezystor może pełnić zupełnie różne zadania: ograniczać prąd diody, tworzyć dzielnik napięcia albo podciągać wejście sterownika do określonego poziomu.
Rezystor stały i regulowany
Przy rezystorze znajdziemy wartość wyrażoną w omach. Zapis 4,7 kΩ oznacza 4700 Ω, a oznaczenie 0R lub 0 Ω wskazuje zworę używaną czasem do konfiguracji płytki. Rezystor regulowany, czyli potencjometr, ma dodatkową strzałkę skierowaną do elementu, ponieważ jego wartość zmienia się podczas obracania osi.
W obwodzie zasilania nie wystarczy znać samej rezystancji. Trzeba sprawdzić również moc, ponieważ element 1/8 W może przegrzać się tam, gdzie rezystor 1 W pracowałby bezpiecznie. Prosty wzór P = U × I pozwala ocenić, ile mocy wydzieli się na elemencie.
Kondensator zwykły i spolaryzowany
Kondensator jest przedstawiany jako dwie równoległe okładki. Wersja elektrolityczna ma zaznaczoną polaryzację, najczęściej znakiem „+”, dlatego nie można zamieniać jej wyprowadzeń bez sprawdzenia schematu. Kondensator ceramiczny często nie ma polaryzacji i można go montować w dowolnym kierunku.
W układach alarmowych i automatyce kondensatory filtrują zakłócenia oraz pomagają stabilizować zasilanie modułów. Oznaczenie 100 nF przy układzie scalonym zwykle oznacza mały kondensator odsprzęgający, a 470 µF przy wejściu zasilania wskazuje element magazynujący większy ładunek. Pojemność nie mówi jednak wszystkiego, ponieważ równie ważne jest napięcie pracy, na przykład 25 V lub 50 V.
Cewka i dławik
Cewka ma symbol złożony z kilku łuków lub zwojów. Ogranicza szybkie zmiany prądu i może służyć do filtrowania zasilania, magazynowania energii albo budowy przetwornicy. Dławik wygląda podobnie, lecz w praktyce jego zadaniem jest najczęściej tłumienie zakłóceń, a nie praca w obwodzie rezonansowym.
W instalacji automatyki domowej cewka może pojawić się także wewnątrz przekaźnika. Nie wolno wtedy mylić jej ze stykami roboczymi. Cewka może być zasilana napięciem 12 V DC, podczas gdy styki przełączają osobny obwód 230 V AC.
Diody, LED-y i tranzystory pokazują kierunek oraz sposób sterowania
Symbole półprzewodników wymagają większej uwagi, bo ich położenie często decyduje o działaniu całego układu. Dioda przewodzi głównie w jednym kierunku, a charakterystyczna kreska na symbolu oznacza katodę. Na fizycznej diodzie podobną funkcję pełni pasek naniesiony na obudowę.
Najważniejsze odmiany diod
- Dioda prostownicza przepuszcza prąd w jednym kierunku i służy między innymi do prostowania napięcia.
- Dioda LED ma dwie strzałki skierowane na zewnątrz, ponieważ emituje światło.
- Fotodioda ma strzałki skierowane do środka, co symbolizuje odbieranie światła.
- Dioda Zenera ma zmodyfikowaną kreskę katody i jest używana do stabilizacji albo ograniczania napięcia.
- Dioda Schottky’ego jest popularna w szybkich układach zasilających, gdzie liczą się małe straty i krótki czas przełączania.
W alarmach dioda może chronić tranzystor sterujący cewką przekaźnika przed impulsem napięcia powstającym przy wyłączaniu. Jej kierunek montażu jest wtedy krytyczny. To jeden z tych drobnych elementów, które na schemacie zajmują niewiele miejsca, ale odwrócone potrafią unieruchomić cały moduł.
Tranzystory bipolarne i polowe
Tranzystor bipolarny ma trzy wyprowadzenia oznaczane jako baza, kolektor i emiter. Wersja NPN i PNP różni się kierunkiem strzałki na emiterze, co pomaga rozpoznać sposób sterowania. Tranzystory polowe MOSFET mają wyprowadzenia bramka, dren i źródło, a ich symbol wygląda inaczej niż symbol elementu bipolarnego.
Nie zakładam, że każdy tranzystor oznaczony jako Q1 można zastąpić dowolnym innym. Oprócz typu NPN, PNP, N-MOSFET lub P-MOSFET liczą się maksymalny prąd, napięcie, sposób chłodzenia i układ wyprowadzeń. Nawet dwa elementy o podobnym symbolu mogą mieć inaczej rozmieszczone nóżki.
Symbole zasilania mówią, skąd bierze się napięcie
Na schematach spotkasz oznaczenia GND, VCC, +5 V, +12 V, +24 V oraz symbole baterii lub zasilacza. GND oznacza punkt odniesienia, potocznie nazywany masą. Nie zawsze jest on fizycznie połączony z przewodem ochronnym PE ani z minusem instalacji budynku.
W systemach alarmowych typowe jest zasilanie 12 V DC, a w automatyce przemysłowej często 24 V DC. Z kolei elektronika sterująca może pracować przy 5 V lub 3,3 V. Sam symbol plusa nie określa napięcia, dlatego zawsze trzeba odczytać wartość umieszczoną przy linii zasilającej.
| Oznaczenie | Znaczenie praktyczne | Typowa pułapka |
|---|---|---|
| GND | Punkt odniesienia układu | Nie musi oznaczać przewodu ochronnego PE |
| VCC | Dodatnia szyna zasilania układu | Napięcie zależy od konkretnego urządzenia |
| +12 V DC | Dodatnie napięcie stałe 12 V | Nie wolno podłączyć napięcia przemiennego AC |
| +24 V | Szyna zasilająca automatykę lub sterowanie | Trzeba sprawdzić tolerancję napięcia |
| BAT | Akumulator lub bateria | Wymagana jest kontrola polaryzacji i prądu ładowania |
W zasilaczach warto zwrócić uwagę na bezpiecznik, warystor, termistor i diodę zabezpieczającą. Bezpiecznik ma przerwać obwód przy zbyt dużym prądzie, warystor ogranicza krótkie przepięcia, a termistor może ograniczać prąd rozruchowy. Te symbole nie są ozdobą schematu, tylko informacją o tym, jak urządzenie reaguje na awarię.
Przewody, węzły i styki decydują o tym, co naprawdę jest połączone
Dwie linie przecinające się na schemacie nie zawsze tworzą połączenie. Kropka w miejscu przecięcia zwykle oznacza wspólny węzeł, natomiast skrzyżowanie bez kropki często wskazuje na brak połączenia. W starszych rysunkach można spotkać także łuk nad przewodem, który jednoznacznie pokazuje, że jedna linia przechodzi nad drugą.
Warto odróżnić przewód, etykietę sygnału i symbol połączenia ukrytego. Dwa punkty opisane identyczną nazwą, na przykład „SENSOR”, mogą być połączone logicznie nawet wtedy, gdy nie narysowano między nimi długiej linii. Takie rozwiązanie poprawia czytelność dużych schematów, ale przy pierwszym kontakcie łatwo je przeoczyć.
Przeczytaj również: Akumulator AGM 12 V - tabela napięć i prawidłowy pomiar
Przełączniki i przekaźniki
Symbol przełącznika pokazuje, czy styki są normalnie otwarte, czy normalnie zamknięte. Oznaczenia NO i NC opisują stan bez zasilania cewki. W systemach alarmowych ma to duże znaczenie, ponieważ obwód sabotażowy albo czujka mogą być zaprojektowane tak, aby przerwanie przewodu zostało wykryte jako awaria.
Przekaźnik łączy dwa różne światy. Jego cewka może być sterowana niskim napięciem stałym, natomiast styki mogą przełączać inne napięcie i prąd. Zawsze sprawdzam osobno parametry cewki oraz styków, bo zapis „przekaźnik 12 V” mówi wyłącznie o napięciu sterującym, a nie o obciążeniu wyjścia.
Jak praktycznie odczytać schemat zasilania i uniknąć pomyłki
Najbezpieczniej czytać schemat od źródła energii do odbiornika. Najpierw wskazuję dodatnią szynę zasilania i GND, później przechodzę przez bezpiecznik, zabezpieczenia oraz elementy sterujące. Na końcu sprawdzam, czy odbiornik, na przykład syrena, elektrozaczep albo moduł przekaźnikowy, otrzymuje właściwe napięcie.
- Znajdź napięcie wejściowe i ustal, czy jest stałe DC, czy przemienne AC.
- Odczytaj polaryzację przy diodach, kondensatorach, bateriach i złączach.
- Sprawdź ciągłość przewodu, zwracając uwagę na kropki i etykiety sieci.
- Rozdziel funkcję od wartości. Symbol mówi, czym jest element, a opis określa jego parametry.
- Porównaj wyprowadzenia z kartą katalogową, szczególnie przy tranzystorach, układach scalonych i przekaźnikach.
Najczęstszy błąd polega na utożsamianiu symbolu z konkretną częścią. Kondensator 100 µF może mieć napięcie pracy 10 V, 25 V albo 63 V, a dioda o podobnym wyglądzie może być prostownicza, Zenera, Schottky’ego lub LED. Bez wartości i parametrów schemat jest tylko połową informacji.
Drugi problem pojawia się przy rezystorach końca linii w systemach alarmowych. Wartość 1,1 kΩ, 2,2 kΩ albo 4,7 kΩ nie jest uniwersalna, ponieważ zależy od centrali i sposobu konfiguracji wejścia. Przy modernizacji instalacji zawsze sprawdzam instrukcję konkretnego urządzenia, zamiast kopiować wartość z innego systemu.
Do szybkiej kontroli używam multimetru, ale pomiar wykonuję przy odłączonym zasilaniu, gdy sprawdzam rezystancję lub ciągłość. Napięcia stałe mierzę dopiero po ustawieniu właściwego zakresu i upewnieniu się, że końcówki pomiarowe są podłączone do odpowiednich gniazd. Przy obwodach 230 V AC prace powinien wykonywać elektryk z odpowiednimi uprawnieniami.
Dobry schemat pozwala szybciej znaleźć usterkę niż sama płytka
Największą wartość daje nie znajomość kilkudziesięciu znaków na pamięć, lecz umiejętność połączenia symbolu z funkcją i parametrem. Gdy widzę R1, C3, D2 oraz Q1, od razu wiem, jakich rodzin elementów szukać, ale dopiero ich wartości i połączenia pokazują, co naprawdę dzieje się w układzie.
Przy urządzeniach alarmowych i automatyce domowej szczególnie pilnuję trzech rzeczy: polaryzacji, napięcia zasilania i stanu styków. Te trzy informacje najczęściej decydują o tym, czy układ zadziała poprawnie, czy niewielki błąd zamieni się w uszkodzenie modułu albo fałszywy alarm.
