Gdy sterownik ma załączać grzałkę, oświetlenie albo pompę bez charakterystycznego kliknięcia, pojawia się pytanie, co to jest SSR i czy taki element nadaje się do domowej instalacji. Przekaźnik półprzewodnikowy pozwala sterować obwodem mocy za pomocą małego sygnału, ale działa inaczej niż klasyczny przekaźnik z cewką i stykami. Wyjaśniam, jak działa, czym różnią się wersje AC i DC, kiedy potrzebny jest radiator oraz jak uniknąć typowych błędów przy instalacji.
SSR steruje dużym obciążeniem bez mechanicznych styków
- SSR to przekaźnik półprzewodnikowy, który przełącza obciążenie elektronicznie.
- Wersja AC nie służy do przełączania prądu stałego, a wersja DC ma zwykle określoną polaryzację.
- Największą zaletą jest cicha praca i odporność na częste przełączanie.
- Największe ryzyko stanowi nagrzewanie półprzewodnika oraz prąd upływu w stanie wyłączenia.
- Przy obciążeniach 230 V trzeba uwzględnić bezpiecznik, chłodzenie i ochronę przeciwprzepięciową.

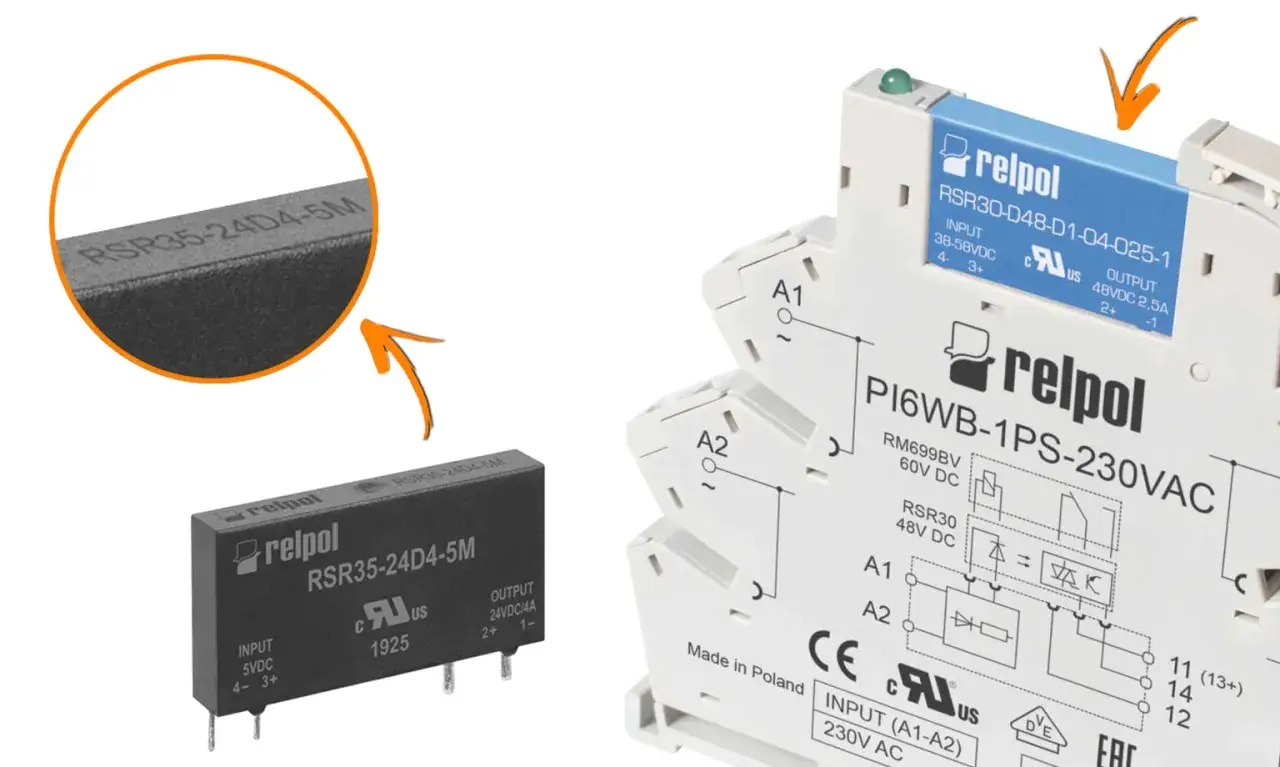

Co oznacza SSR i jak działa taki przekaźnik
Skrót SSR pochodzi od angielskiego Solid State Relay, czyli przekaźnik półprzewodnikowy. Jego zadanie jest podobne do zadania klasycznego przekaźnika: małym sygnałem sterującym włącza lub wyłącza większe obciążenie. Różnica polega na tym, że nie wykorzystuje ruchomych styków, tylko elementy elektroniczne, takie jak triak, tyrystor, MOSFET albo IGBT.
Typowy moduł ma dwa odseparowane obwody. Po stronie wejścia znajduje się układ sterujący, na przykład sygnał 5 V, 12 V lub 24 V DC z mikrokontrolera, sterownika PLC albo centrali automatyki. Po stronie wyjścia pracuje element mocy, który może przełączać napięcie od kilkunastu woltów do wartości spotykanych w instalacji 230 V AC.
W wielu konstrukcjach separację zapewnia optoizolator. Dioda LED po stronie wejściowej przekazuje informację optycznie do układu wyjściowego, dlatego sterownik nie musi być bezpośrednio połączony galwanicznie z obwodem obciążenia. To zwiększa bezpieczeństwo elektroniki, ale nie oznacza, że sam SSR zastępuje wyłącznik nadprądowy, bezpiecznik ani odłącznik serwisowy.
W praktyce trzeba czytać pełne oznaczenie, a nie tylko napis „SSR”. Symbol 25 A na obudowie nie mówi jeszcze, przy jakiej temperaturze można uzyskać taki prąd, jaki jest dopuszczalny prąd rozruchowy ani czy moduł jest przeznaczony do AC, czy do DC.
AC, DC i funkcja zero-cross to trzy różne kwestie
Najczęstszy błąd przy doborze polega na utożsamianiu wszystkich przekaźników SSR. Wersja do prądu przemiennego i wersja do prądu stałego mogą wyglądać podobnie, ale mają inną strukturę wyjścia i inne zasady działania.
SSR do prądu przemiennego
Modele AC wykorzystują zazwyczaj triak albo parę tyrystorów. Stosuje się je do sterowania grzałkami, elektrozaworami, oświetleniem oraz wybranymi silnikami. Na wyjściu podaje się zakres napięcia, na przykład 24-280 V AC albo 24-480 V AC, ale zawsze trzeba sprawdzić kartę konkretnego modelu.
Odmiana zero-cross załącza obciążenie w pobliżu przejścia napięcia przez zero. Ogranicza to zakłócenia i udary prądowe, dlatego dobrze sprawdza się przy grzałkach oraz zwykłych obciążeniach rezystancyjnych. Nie jest jednak dobrym wyborem do sterowania fazowego, ściemniacza ani szybkiego kształtowania mocy, ponieważ nie pozwala swobodnie włączyć triaka w dowolnym momencie sinusoidy.
Do takich zadań służy wersja określana jako random turn-on lub instant-on. Załącza obciążenie po pojawieniu się sygnału sterującego, niezależnie od fazy napięcia. Wymaga jednak lepszego filtrowania zakłóceń i staranniejszego doboru do obciążenia.
SSR do prądu stałego
Przekaźniki DC bazują najczęściej na tranzystorach MOSFET. Służą do przełączania obwodów zasilanych z akumulatora, zasilacza 12 V lub 24 V, a także do sterowania taśmami LED, zaworami i małymi napędami. W tym przypadku trzeba zwrócić uwagę na polaryzację zacisków, maksymalne napięcie oraz prąd obciążenia.
SSR AC zwykle nie wyłączy prawidłowo prądu stałego, ponieważ triak potrzebuje naturalnego przejścia prądu przez zero. Po załączeniu może pozostać przewodzący. Z kolei model DC nie jest automatycznie przeznaczony do napięcia przemiennego. Skrót SSR nie wystarcza do identyfikacji urządzenia, liczy się oznaczenie wyjścia.
| Rodzaj | Typowe elementy wyjściowe | Najlepsze zastosowanie | Na co uważać |
|---|---|---|---|
| AC zero-cross | Triak lub tyrystory | Grzałki, termostaty, proste załączanie 230 V | Nie nadaje się do klasycznego sterowania fazowego |
| AC random turn-on | Triak lub tyrystory | Regulacja fazowa i szybkie przełączanie AC | Większe ryzyko zakłóceń i udarów |
| DC | MOSFET lub IGBT | Obwody 12 V i 24 V, akumulatory, taśmy LED | Polaryzacja, prąd rozruchowy i napięcie wyłączenia |
Dlaczego SSR dobrze pasuje do automatyki domowej
Największą przewagą jest bezgłośna praca. Nie ma cewki, która brzęczy, ani styków, które iskrzą i zużywają się przy każdym przełączeniu. Ma to znaczenie przy sterowaniu ogrzewaniem, wentylacją albo oświetleniem w pomieszczeniach, w których kliknięcie przekaźnika byłoby uciążliwe.
SSR dobrze znosi bardzo częste przełączanie. Można go użyć na przykład do sterowania grzałką w regulatorze temperatury, gdzie obciążenie jest włączane wiele razy w ciągu dnia. W takim zastosowaniu funkcja zero-cross ogranicza zakłócenia, a brak części mechanicznych zwiększa trwałość całego modułu.
W inteligentnym domu przekaźnik półprzewodnikowy może współpracować z wyjściem sterownika 24 V DC i załączać obciążenie 230 V AC. Przydaje się także do izolowania wrażliwej elektroniki od obwodu wykonawczego. Trzeba jednak pamiętać, że izolacja wejścia i wyjścia nie chroni przed błędami w przewodach mocy ani przed skutkami zwarcia.
Gdzie wybrałbym SSR
- Do grzałek i mat grzewczych, gdy wymagane jest częste, ciche przełączanie.
- Do sterowania zaworami i wentylacją, jeśli parametry wyjścia odpowiadają charakterowi obciążenia.
- Do obwodów 12 V i 24 V DC, na przykład w automatyce zasilanej z akumulatora.
- Do aplikacji, w których wibracje, kurz lub duża liczba cykli mogłyby skrócić życie klasycznego przekaźnika.
Do zwykłego włączania lampy raz lub dwa razy dziennie SSR nie zawsze ma sens. Klasyczny przekaźnik elektromechaniczny bywa tańszy, ma praktycznie zerowy prąd upływu i może zapewnić fizyczne rozłączenie obwodu. W mojej ocenie technologia półprzewodnikowa pokazuje przewagę dopiero wtedy, gdy liczy się cisza, szybkość albo duża liczba przełączeń.
SSR a przekaźnik elektromagnetyczny
Oba rozwiązania pełnią podobną funkcję, lecz mają inne kompromisy. Przekaźnik elektromagnetyczny zapewnia mechaniczne otwarcie obwodu, natomiast SSR po wyłączeniu może przepuszczać niewielki prąd upływu. Z tego powodu lampa LED może delikatnie żarzyć się mimo wyłączenia, a czuła elektronika może pozostać częściowo zasilona.
| Cecha | SSR | Przekaźnik elektromagnetyczny |
|---|---|---|
| Hałas | Praktycznie bezgłośny | Słyszalne kliknięcie |
| Trwałość | Brak zużycia styków, ale wrażliwość na temperaturę i przepięcia | Ograniczona liczbą cykli mechanicznych |
| Stan wyłączenia | Możliwy prąd upływu | Zwykle bardzo mały prąd upływu |
| Straty podczas pracy | Spadek napięcia powoduje grzanie | Małe straty na zamkniętych stykach |
| Szybkość | Od mikrosekund do milisekund, zależnie od modelu | Zwykle wolniejszy |
| Odporność na zwarcie | Często może ulec zwarciu i pozostać włączony | Styki mogą się skleić, ale sposób awarii jest inny |
To ostatnie rozróżnienie jest ważne. Uszkodzony SSR często przestaje rozłączać obciążenie i pozostaje przewodzący. Dlatego w obwodzie z grzałką, pompą lub urządzeniem stwarzającym zagrożenie nie projektowałbym układu tak, aby pojedynczy SSR był jedynym elementem odcinającym energię.
Jak dobrać SSR bez ryzyka przegrzania
Dobór zaczynam od czterech danych: napięcia sterującego, rodzaju prądu na wyjściu, prądu roboczego i charakteru obciążenia. Dopiero później patrzę na obudowę, sposób montażu oraz dodatkowe funkcje. Sam napis „40 A” jest zbyt małą ilością informacji, by bezpiecznie podłączyć moduł do instalacji.
Prąd znamionowy nie oznacza pracy bez chłodzenia
Półprzewodnik ma spadek napięcia podczas przewodzenia. Jeżeli wynosi on przykładowo 1,2 V, a obciążenie pobiera 10 A, w module wydziela się około 12 W ciepła. Taka moc może szybko podnieść temperaturę, dlatego przy większych prądach potrzebny jest radiator, odpowiedni przepływ powietrza albo moduł na szynę DIN z określonym sposobem chłodzenia.
W karcie katalogowej szukam parametrów on-state voltage, rezystancji termicznej i wykresu deratingu. Derating oznacza zmniejszenie dopuszczalnego prądu wraz ze wzrostem temperatury. SSR deklarowany na 40 A może wymagać radiatora i przy zamkniętej rozdzielnicy pracować bezpiecznie przy znacznie mniejszym prądzie.
Obciążenia rezystancyjne i indukcyjne
Grzałka jest stosunkowo łatwym obciążeniem. Silnik, transformator, pompa i niektóre zasilacze powodują udary prądowe, które mogą wielokrotnie przekroczyć prąd znamionowy. W takim przypadku sprawdzam prąd rozruchowy, dopuszczalny prąd przeciążeniowy oraz zalecane zabezpieczenie producenta.
Przy obciążeniach indukcyjnych mogą być potrzebne elementy ochronne, na przykład warystor po stronie AC albo układ tłumiący dobrany do konkretnego urządzenia. Nie montowałbym przypadkowego elementu ochronnego „na wszelki wypadek”, ponieważ jego parametry muszą odpowiadać napięciu i energii przepięcia.
Przeczytaj również: Symbole elektroniczne na schemacie - jak czytać oznaczenia?
Prąd upływu i minimalne obciążenie
Wyłączony SSR nie zawsze zachowuje się jak idealnie otwarty styk. Producent podaje prąd upływu, często w zakresie od dziesiątek mikroamperów do około 1 mA, choć wartości zależą od konstrukcji. Przy małych lampach LED może to powodować migotanie lub delikatne świecenie.
Problem można rozwiązać odpowiednim modułem, dodatkowym elementem rozładowującym albo zastosowaniem przekaźnika mechanicznego. Nie wolno jednak dobierać takiego elementu wyłącznie według przypadkowego przykładu z internetu, bo wpływa on na pobór mocy i bezpieczeństwo obwodu.
Najczęstsze błędy przy montażu
Pierwszy błąd to zamiana zacisków wejściowych z wyjściowymi albo pomylenie polaryzacji modelu DC. Przed podłączeniem sprawdzam oznaczenia Input i Output, zakres napięcia sterowania oraz to, czy wyjście jest AC, DC czy AC/DC.
Drugi błąd to montaż modułu bez radiatora tylko dlatego, że jego obudowa jest duża. Przy obciążeniu 10 A nawet niewielki spadek napięcia może oznaczać kilkanaście watów ciepła. SSR powinien mieć dobry kontakt termiczny z radiatorem, a obudowa nie może być zamknięta w miejscu, w którym ciepło nie ma jak się rozproszyć.
Trzeci problem stanowi brak osobnego zabezpieczenia. SSR nie jest bezpiecznikiem i nie ogranicza skutecznie prądu zwarciowego. W obwodzie 230 V należy zastosować zabezpieczenie dopasowane do przewodów i obciążenia, a instalację powinien wykonać lub sprawdzić elektryk z odpowiednimi kwalifikacjami.
Nie zakładam też, że każdy SSR zapewnia pełne rozłączenie galwaniczne. W układach serwisowych i bezpieczeństwa potrzebny jest fizyczny odłącznik, który odcina zasilanie niezależnie od stanu elektroniki. To szczególnie ważne przy grzałkach, napędach i urządzeniach pracujących bez nadzoru.
Co zapamiętać przed wyborem przekaźnika półprzewodnikowego
SSR jest dobrym wyborem, gdy potrzebuję cichego, szybkiego i często przełączanego obwodu. Do grzałki 230 V najczęściej rozważam wersję AC zero-cross, do sterowania fazowego model random turn-on, a do akumulatora lub instalacji 24 V odpowiedni wariant DC.
Najwięcej problemów wynika nie z samej zasady działania, lecz z niedoszacowania temperatury, prądu rozruchowego i prądu upływu. Jeżeli poprawnie dobiorę typ wyjścia, zostawię zapas prądowy, zapewnię chłodzenie i zastosuję właściwe zabezpieczenia, przekaźnik półprzewodnikowy może być bardzo praktycznym elementem automatyki domowej.
