Dobór zasilacza, bezpiecznika albo przewodu zaczyna się od jednej podstawowej wartości, czyli natężenia prądu. Pytanie, jak obliczyć ampery, sprowadza się najczęściej do właściwego wykorzystania mocy, napięcia lub rezystancji. Pokażę proste wzory, przykłady dla instalacji 12 V, 24 V i 230 V, a także sytuacje, w których sam wynik obliczenia nie wystarcza.
Najważniejsze zasady obliczania natężenia prądu
- Z mocy i napięcia: I = P / U.
- Z napięcia i oporu: I = U / R.
- Przy 230 V: urządzenie o mocy 2000 W pobiera około 8,7 A.
- Przy niskim napięciu: ta sama moc oznacza znacznie większy prąd.
- Dobór zasilacza: zostaw zwykle co najmniej 20-30% zapasu, szczególnie przy urządzeniach elektronicznych.
Najprostszy wzór wykorzystuje moc i napięcie
W typowych obliczeniach korzystam ze wzoru I = P / U. Litera I oznacza natężenie prądu w amperach, P moc w watach, a U napięcie w woltach. Wystarczy więc podzielić moc urządzenia przez napięcie zasilania.
Przykład jest prosty. Grzejnik o mocy 2000 W podłączony do sieci 230 V pobiera około 8,7 A, ponieważ 2000 / 230 = 8,69. To wartość robocza, przydatna przy wstępnej ocenie obciążenia obwodu.
| Moc urządzenia | Napięcie | Obliczony prąd |
|---|---|---|
| 60 W | 12 V | 5 A |
| 40 W | 24 V | 1,67 A |
| 100 W | 230 V | 0,43 A |
| 2000 W | 230 V | 8,7 A |
Ta tabela dobrze pokazuje rzecz, którą początkujący często pomijają. Niższe napięcie oznacza większy prąd przy tej samej mocy. Dlatego taśma LED 12 V może wymagać kilku amperów, mimo że jej moc wydaje się niewielka.
Przykład dla instalacji alarmowej
Załóżmy, że centrala alarmowa, czujki i moduł komunikacyjny pobierają razem 2,4 A przy napięciu 12 V. Sam wynik wskazuje na 2,4 A, ale nie dobierałbym zasilacza dokładnie na tę wartość. Przyjmując 30% zapasu, otrzymujemy 3,12 A, więc praktycznym wyborem będzie zasilacz o wydajności co najmniej 4 A.
Zapas przydaje się podczas rozruchu, ładowania akumulatora i rozbudowy systemu. W automatyce domowej lepiej mieć niewielki margines niż później szukać przyczyny resetów centrali albo niestabilnej pracy modułów.

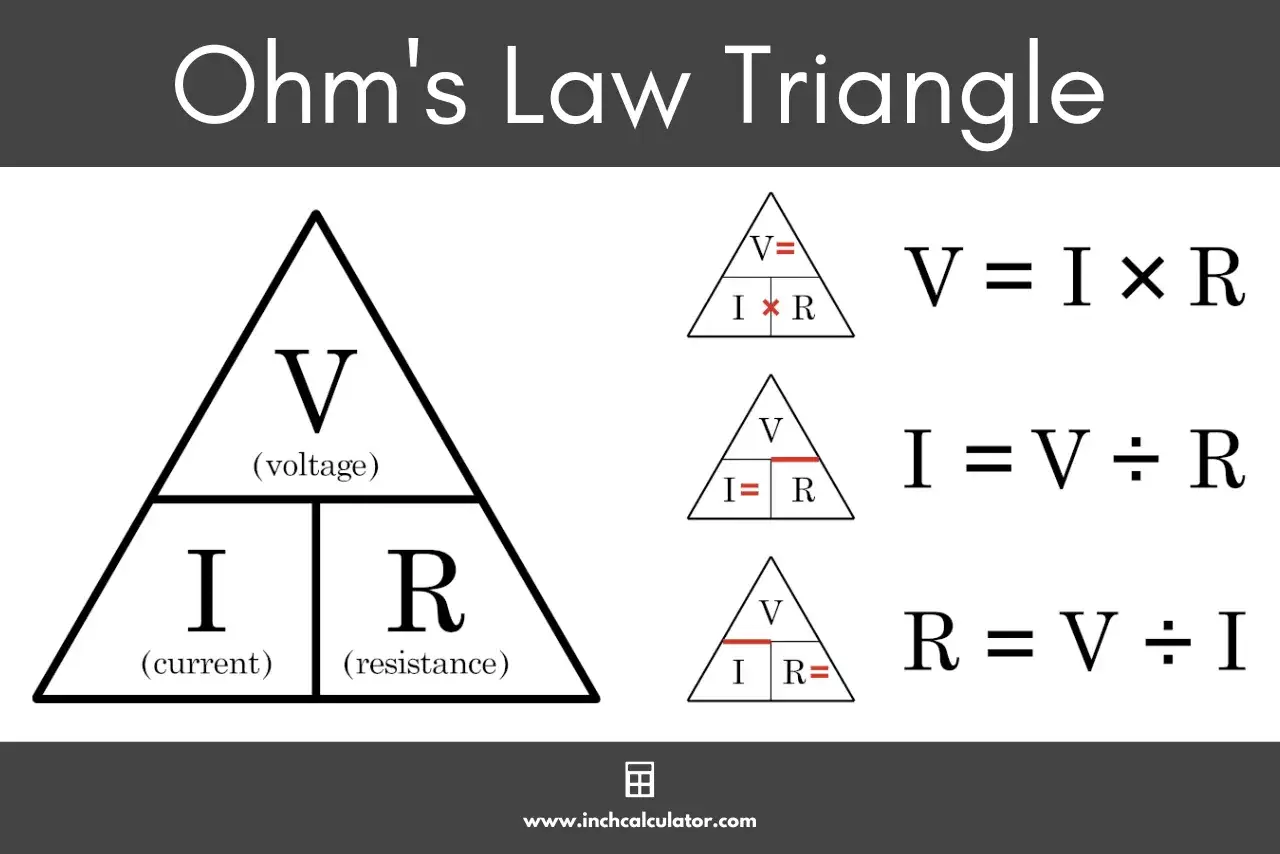

Gdy znasz opór, zastosuj prawo Ohma
Jeżeli znasz napięcie oraz rezystancję odbiornika, natężenie obliczysz ze wzoru I = U / R. Rezystancję R podaje się w omach. Dla napięcia 12 V i oporu 6 Ω wynik wynosi 2 A.
W drugą stronę działa to równie intuicyjnie. Ten sam opornik podłączony do 24 V pobierze 4 A, o ile jego parametry i warunki pracy pozwalają na takie napięcie. W praktyce trzeba sprawdzić również moc wydzielaną na elemencie, ponieważ zbyt duży prąd może doprowadzić do jego przegrzania. Prawo Ohma dobrze sprawdza się przy rezystorach, grzałkach i prostych obwodach prądu stałego. Nie zawsze opisuje dokładnie urządzenia elektroniczne, silniki czy zasilacze impulsowe, których pobór może zmieniać się w czasie.
Prąd a opór przewodu
Przewód także ma rezystancję, choć zwykle niewielką. Przy dużym prądzie powoduje ona spadek napięcia, czyli różnicę między napięciem na wyjściu zasilacza a napięciem przy odbiorniku. W instalacji 12 V nawet spadek o 1 V może być odczuwalny, dlatego długość przewodu, jego przekrój i sposób prowadzenia mają znaczenie.
Obliczenie amperów nie zastępuje doboru przewodu. Kabel powinien mieć przekrój dopasowany do prądu, długości trasy, sposobu ułożenia i dopuszczalnego spadku napięcia. Przy instalacjach 230 V dobór zabezpieczeń i przewodów najlepiej powierzyć elektrykowi z odpowiednimi uprawnieniami.

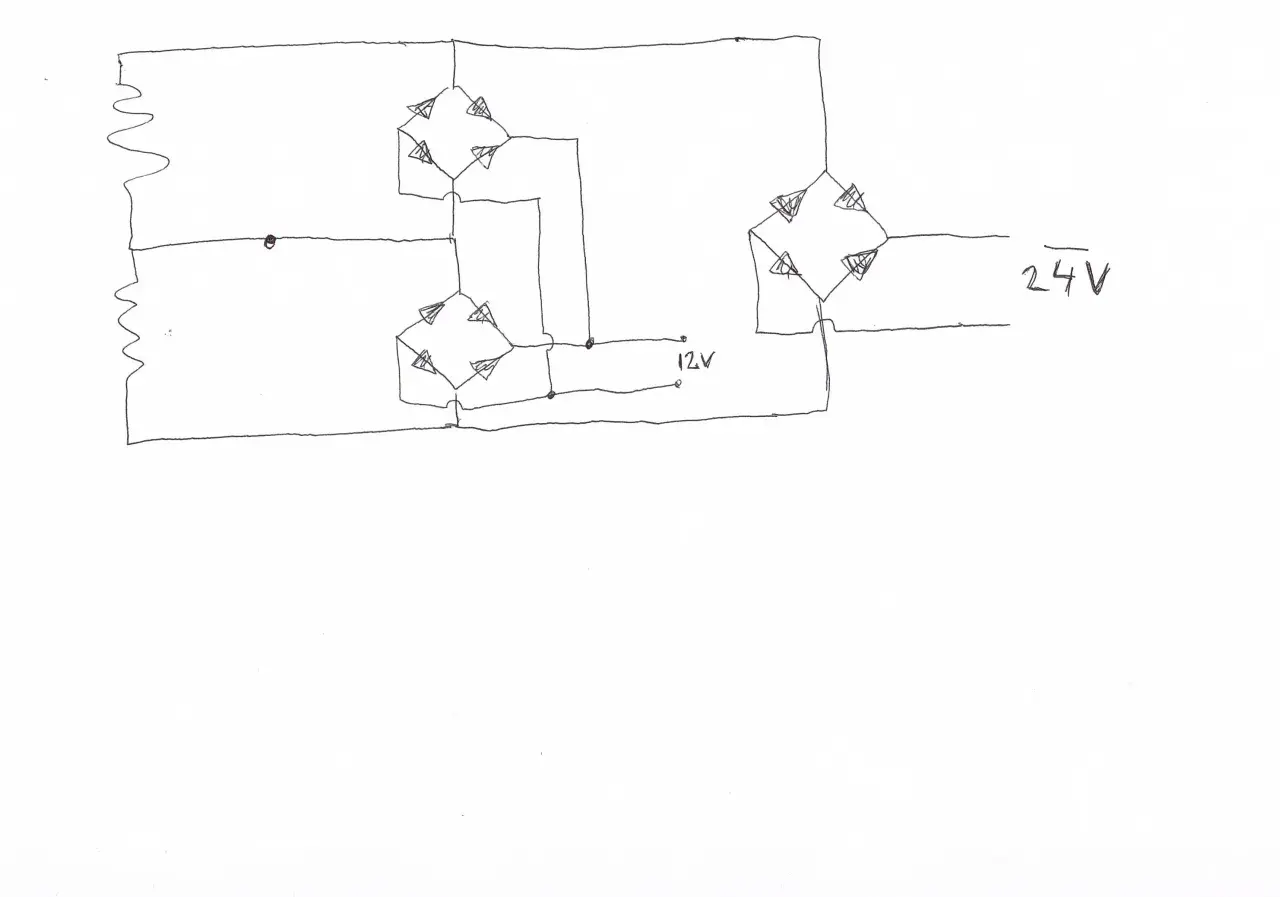

Jak obliczyć prąd z mocy w urządzeniach 12 V i 24 V
W systemach alarmowych, automatyce domowej, monitoringu i oświetleniu LED najczęściej spotykam napięcia 12 V oraz 24 V. W takich instalacjach wzór pozostaje ten sam, ale rośnie znaczenie zapasu, jakości zasilacza i długości przewodów.
Dla urządzenia 12 V o mocy 36 W obliczenie wygląda tak: 36 / 12 = 3 A. Jeśli zasilacz ma obsługiwać jeszcze inne elementy, sumuję ich prądy, a potem dodaję zapas. Przykładowo trzy urządzenia pobierające 1,2 A, 0,8 A i 0,5 A wymagają łącznie 2,5 A. Zasilacz 3 A będzie pracował blisko granicy, natomiast model 4 A zapewni rozsądniejszy margines.
| Zastosowanie | Przykładowa moc | Prąd przy 12 V | Prąd przy 24 V |
|---|---|---|---|
| Mały moduł elektroniczny | 12 W | 1 A | 0,5 A |
| Taśma LED | 60 W | 5 A | 2,5 A |
| Ogrzewanie lub mocny odbiornik | 120 W | 10 A | 5 A |
Przy niskim napięciu szczególnie łatwo pomylić moc z prądem. Zasilacz 12 V 5 A ma moc około 60 W, ale nie oznacza to, że każde urządzenie podłączone do niego automatycznie pobierze 5 A. Odbiornik pobiera tyle prądu, ile potrzebuje, a parametr zasilacza określa maksymalną bezpieczną wydajność.
Przy 230 V trzeba uwzględnić rodzaj odbiornika
Dla prostych odbiorników rezystancyjnych, takich jak grzałka, czajnik czy tradycyjny grzejnik, wzór I = P / U zwykle daje użyteczny wynik. Przy urządzeniach z silnikiem, transformatorem lub zasilaczem elektronicznym sprawa jest bardziej złożona, ponieważ występuje współczynnik mocy oraz często chwilowy prąd rozruchowy.
Dla jednofazowego odbiornika o mocy czynnej można przyjąć wzór I = P / (U × cos φ). Współczynnik cos φ opisuje, jaka część pobieranej energii jest zamieniana na użyteczną moc czynną. Dla prostego urządzenia grzejnego jest bliski 1, natomiast dla silnika lub niektórych zasilaczy może być niższy.
Silnik o mocy 1000 W przy 230 V nie musi więc pobierać dokładnie 4,35 A. Po uwzględnieniu współczynnika mocy oraz sprawności rzeczywisty prąd roboczy może być wyższy. Dodatkowo podczas startu silnik potrafi przez krótki czas pobrać wielokrotnie więcej niż podczas normalnej pracy.
Przeczytaj również: Ile wytrzyma akumulator na przetwornicy? Wzór i przykłady
Prąd w instalacji trójfazowej
W układzie trójfazowym dla odbiornika o znanej mocy czynnej stosuje się najczęściej wzór I = P / (√3 × U × cos φ). Symbol √3 ma wartość około 1,732, a U oznacza napięcie międzyfazowe, zwykle 400 V.
Dla silnika o mocy 4000 W, napięciu 400 V i cos φ równym 0,8 wynik wynosi około 7,2 A, bez uwzględniania sprawności. To przykład pokazujący, dlaczego dane z tabliczki znamionowej są ważniejsze niż szybkie dzielenie mocy przez napięcie.
Przy doborze zabezpieczeń nie kieruję się wyłącznie obliczonym prądem. Sprawdzam także prąd znamionowy urządzenia, charakterystykę zabezpieczenia, prąd rozruchowy oraz warunki ułożenia przewodów. W przypadku instalacji sieciowej błędny dobór może oznaczać nie tylko wyłączanie obwodu, ale też przegrzewanie przewodów.
Jak sprawdzić wynik miernikiem
Obliczenie daje wartość teoretyczną, a pomiar pokazuje, co faktycznie dzieje się w obwodzie. Do pomiaru natężenia używa się amperomierza albo multimetru ustawionego na odpowiedni zakres. Miernik podłącza się szeregowo, czyli prąd musi przepłynąć przez jego gniazda pomiarowe.
Nie wolno przykładać multimetru ustawionego na pomiar prądu bezpośrednio do zacisków baterii lub zasilacza. Takie podłączenie może spowodować zwarcie i przepalenie bezpiecznika w mierniku, a przy większych źródłach energii również iskrzenie lub uszkodzenie przewodów.
- Wyłącz zasilanie obwodu.
- Ustaw właściwy rodzaj prądu, czyli DC albo AC.
- Wybierz zakres większy od przewidywanego prądu.
- Włącz miernik szeregowo z odbiornikiem.
- Uruchom zasilanie i odczytaj wynik.
W instalacjach domowych 230 V nie wykonuję takich pomiarów bez odpowiedniego doświadczenia i przyrządu przystosowanego do danej kategorii pomiarowej. Do szybkiego sprawdzenia obciążenia przewodu często bezpieczniejszy jest miernik cęgowy, ponieważ mierzy prąd bez rozłączania obwodu.
Najczęstsze błędy przy obliczaniu amperów
Pierwszy błąd to użycie niewłaściwego napięcia. Urządzenie 60 W przy 12 V pobiera około 5 A, ale przy 24 V już tylko 2,5 A. Wynik zmienia się dwukrotnie, dlatego napięcie zawsze odczytuję z tabliczki znamionowej lub dokumentacji, a nie zgaduję na podstawie wyglądu zasilacza.
Drugi problem to nieuwzględnianie wszystkich odbiorników. W centrali alarmowej trzeba zsumować nie tylko samą centralę, lecz także czujki, ekspandery, sygnalizatory, moduły komunikacyjne i urządzenia zasilane z wyjść AUX. Największy pobór może pojawić się dopiero po rozbudowie systemu albo podczas alarmu.
Trzeci błąd dotyczy prądu rozruchowego. Lodówka, pompa, siłownik czy silnik mogą na moment pobierać więcej niż wynika z prostego obliczenia mocy znamionowej. W takich przypadkach sprawdzam dane producenta i dobieram zasilacz oraz zabezpieczenie do warunków startu, nie tylko do pracy ustalonej.
Trzeba też odróżnić ampery od amperogodzin. Amper oznacza chwilowe natężenie prądu, natomiast amperogodzina opisuje pojemność akumulatora. Akumulator 7 Ah może teoretycznie dostarczać 1 A przez około 7 godzin, ale rzeczywisty czas zależy między innymi od temperatury, wieku akumulatora i charakteru obciążenia.
Od poprawnego wzoru do bezpiecznej instalacji
W większości prostych przypadków wystarczy podzielić moc przez napięcie. Gdy znasz rezystancję, użyj prawa Ohma, a przy silnikach i instalacjach trójfazowych uwzględnij współczynnik mocy, sprawność oraz prąd rozruchowy.
Najbezpieczniejsza kolejność to obliczyć prąd, zsumować wszystkie odbiorniki, dodać rozsądny zapas i dopiero wtedy dobrać zasilacz, przewód oraz zabezpieczenie. Przy napięciu sieciowym 230 V końcowa weryfikacja przez elektryka nie jest przesadą, tylko prostym sposobem na uniknięcie kosztownego i niebezpiecznego błędu.
