Przekaźnik 12 V pozwala sterować urządzeniem o większym poborze prądu za pomocą małego przełącznika, wyjścia centrali alarmowej albo modułu automatyki. Pokażę, jak poprawnie rozpoznać zaciski 30, 85, 86, 87 i 87a, wykonać połączenie krok po kroku oraz dobrać bezpiecznik, przewody i zabezpieczenia do konkretnego odbiornika.
Poprawne podłączenie zależy przede wszystkim od zacisków, bezpiecznika i rodzaju cewki
- 30 podłącz do zasilania odbiornika, najlepiej przez bezpiecznik umieszczony blisko akumulatora.
- 85 i 86 tworzą obwód cewki sterującej przekaźnikiem.
- 87 jest wyjściem normalnie otwartym, a 87a działa jako wyjście normalnie zamknięte.
- Przed montażem sprawdź, czy przekaźnik ma diodę w cewce, ponieważ wymaga ona zachowania polaryzacji.
- Obciążalność styków, przekrój przewodu i bezpiecznik dobierz do rzeczywistego prądu odbiornika, a nie tylko do oznaczenia przekaźnika.
Najpierw rozpoznaj, co robi każdy zacisk
Najpopularniejszy przekaźnik samochodowy 12 V ma cztery albo pięć wyprowadzeń. W środku znajdują się dwa niezależne obwody: cewka sterująca oraz styki przełączające zasilanie odbiornika. To właśnie rozdzielenie pozwala włączyć lampę, wentylator, pompę lub elektrozaczep cienkim przewodem sterującym.
| Zacisk | Rola | Typowe podłączenie |
|---|---|---|
| 30 | Wspólny styk obwodu roboczego | Plus 12 V przez bezpiecznik |
| 85 | Jeden koniec cewki | Masa lub sterowanie, zależnie od układu |
| 86 | Drugi koniec cewki | Sygnał +12 V albo stały plus |
| 87 | Styk normalnie otwarty NO | Plus zasilający odbiornik po załączeniu |
| 87a | Styk normalnie zamknięty NC | Plus zasilający odbiornik w spoczynku |
W typowym przekaźniku czteropinowym nie ma zacisku 87a. Po podaniu napięcia na cewkę styk 30 zostaje połączony z 87. W wersji pięciopinowej zacisk 30 przełącza się między 87a, gdy przekaźnik jest wyłączony, a 87, gdy cewka zostanie zasilona.
Numeracja jest bardziej wiarygodna niż kolor przewodu, ponieważ producenci stosują różne barwy. Ja zawsze zaczynam od odczytania schematu nadrukowanego na obudowie. Jeśli go nie ma, sprawdzam połączenia multimetrem, zamiast zgadywać na podstawie kształtu wtyczki.
Jak podłączyć przekaźnik 12 V w wersji czteropinowej
Najprostszy układ wykorzystuje przekaźnik z zaciskami 30, 85, 86 i 87. Załóżmy, że chcemy sterować dodatkową lampą z przełącznika, centrali alarmowej albo wyjścia modułu automatyki.
- Odłącz zasilanie instalacji i przygotuj przewody o odpowiednim przekroju.
- Połącz zacisk 30 z plusem 12 V przez bezpiecznik zamontowany możliwie blisko źródła zasilania.
- Połącz zacisk 87 z dodatnim przewodem odbiornika, na przykład lampy lub wentylatora.
- Drugi przewód odbiornika podłącz do masy instalacji.
- Połącz zacisk 85 z masą, a zacisk 86 z sygnałem sterującym +12 V.
- Włącz zasilanie i sprawdź, czy po pojawieniu się napięcia na cewce słychać kliknięcie oraz czy odbiornik otrzymuje napięcie.
W takim układzie przełącznik nie przenosi prądu lampy. Podaje tylko niewielki prąd do cewki, a właściwy prąd płynie osobnym obwodem przez zaciski 30 i 87. To szczególnie przydatne przy centralach alarmowych, ponieważ ich wyjścia często nie są przeznaczone do bezpośredniego zasilania silnika, syreny albo kilku lamp.
Przy cewce bez diody zamiana 85 i 86 zwykle nie powoduje problemu, zwłaszcza gdy producent dopuszcza dowolną polaryzację. Nie traktuję tego jednak jako reguły. Jeżeli na schemacie znajduje się dioda albo oznaczenie biegunowości, zacisk 86 powinien otrzymać plus, a 85 masę, zgodnie z instrukcją konkretnego modelu.

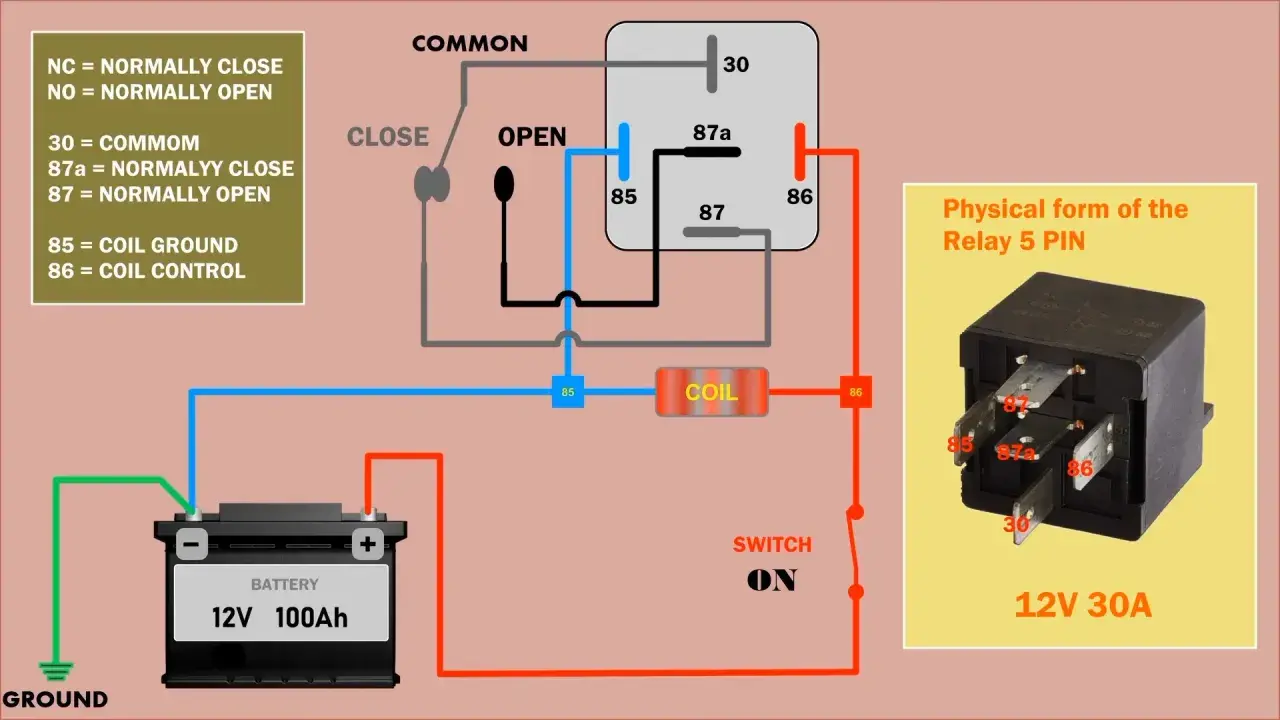

Wersja pięciopinowa daje wybór między pracą NO i NC
Przekaźnik pięciopinowy przydaje się wtedy, gdy urządzenie ma działać tylko po załączeniu sterowania albo odwrotnie, ma być aktywne w stanie spoczynku. Najczęściej wykorzystuje się zaciski 30, 87 i 87a, natomiast 85 i 86 nadal służą do zasilania cewki.
Odbiornik aktywny po załączeniu
W tym wariancie plus z bezpiecznika trafia na 30, a odbiornik podłączamy do 87. Bez napięcia na cewce obwód 30-87 jest otwarty. Po zadziałaniu przekaźnika styki zamykają się i odbiornik dostaje zasilanie.
Tak podłącza się między innymi dodatkowe oświetlenie, pompę uruchamianą sygnałem z czujnika lub wentylator sterowany temperaturą. Dla mnie to najbardziej intuicyjny wariant, ponieważ urządzenie pracuje dokładnie wtedy, gdy pojawia się sygnał sterujący.
Przeczytaj również: Wolt a amper i wat - jak rozumieć napięcie elektryczne?
Odbiornik aktywny w stanie spoczynku
Jeśli odbiornik ma działać bez zasilania cewki, podłącz jego dodatni przewód do 87a. W stanie spoczynku zacisk 30 jest połączony z 87a. Po włączeniu cewki połączenie zostaje przerwane, a zasilanie przechodzi na 87.
Ten sposób wykorzystuje się na przykład do przełączania między dwoma obwodami albo do odłączania urządzenia po otrzymaniu sygnału alarmowego. Trzeba pamiętać, że nie każdy przekaźnik pięciopinowy ma styki 87 i 87a. Czasem występują dwa zaciski 87, które są zwarte równocześnie po załączeniu. Dlatego schemat na obudowie ma pierwszeństwo przed samą liczbą pinów.
Bezpiecznik i przewody decydują o bezpieczeństwie instalacji
Przekaźnik może mieć napis 30 A albo 40 A, ale nie oznacza to, że każda instalacja z takim elementem będzie bezpieczna. Liczy się także długość przewodów, sposób chłodzenia, rodzaj obciążenia i jakość styków. Silnik, pompa i przetwornica pobierają przy uruchomieniu więcej prądu niż wynikałoby z ich mocy znamionowej.
Bezpiecznik montuję na przewodzie zasilającym zacisk 30, możliwie blisko akumulatora lub zasilacza. Jego wartość powinna być wyższa od normalnego prądu pracy odbiornika, ale jednocześnie niższa od dopuszczalnego obciążenia przewodu. Dla lampy pobierającej 5 A typowy bezpiecznik 7,5 A może być rozsądnym punktem wyjścia, o ile producent odbiornika nie zaleca innej wartości.
| Prąd odbiornika | Przykładowy przekrój przy krótkim przewodzie | Praktyczna uwaga |
|---|---|---|
| Do 3 A | 0,5 mm² | Odpowiedni dla małych modułów i sygnalizatorów |
| 3-8 A | 0,75-1,0 mm² | Sprawdza się przy krótkich odcinkach do lamp i elektroniki |
| 8-15 A | 1,5-2,5 mm² | Przy dłuższych przewodach trzeba uwzględnić spadek napięcia |
| 15-25 A | 2,5-4,0 mm² | Dobór wymaga sprawdzenia długości trasy i prądu rozruchowego |
Podane wartości są orientacyjne dla instalacji 12 V i krótkich odcinków. Przy kilku metrach przewodu albo odbiorniku wrażliwym na spadek napięcia zwiększam przekrój. Luźna konektory, skorodowana masa i zbyt cienki przewód potrafią wywołać objawy przypominające uszkodzony przekaźnik, chociaż sam element jest sprawny.
Obciążenia indukcyjne, takie jak silniki, cewki elektrozamków i zawory, mogą generować impuls napięcia przy wyłączeniu. W takich układach stosuję diodę gaszącą, transil albo inne zabezpieczenie przeciwprzepięciowe dobrane do rodzaju obciążenia. Zwykła dioda nie zawsze będzie właściwa, szczególnie gdy układ ma szybko rozłączać obciążenie.
Podłączenie do centrali alarmowej i modułu automatyki
W systemach alarmowych najczęstszy błąd polega na założeniu, że każde wyjście centrali podaje gotowe +12 V. W praktyce wyjście może być typu OC, czyli zwierać przewód do masy, albo być stykiem bezpotencjałowym, który nie dostarcza własnego napięcia. Przed podłączeniem sprawdzam instrukcję centrali i maksymalny prąd wyjścia.
Jeśli moduł zwiera wyjście do masy, można zastosować układ z plusem 12 V na zacisku 86, a zacisk 85 podłączyć do wyjścia sterującego. Cewka załączy się wtedy po pojawieniu się masy. W przypadku styku bezpotencjałowego trzeba doprowadzić do niego osobne 12 V i wykorzystać go wyłącznie jako przełącznik dla cewki.
Nie podłączam obciążenia dużej mocy bezpośrednio do wyjścia centrali tylko dlatego, że działa podczas krótkiego testu. Takie rozwiązanie może przeciążyć tranzystor wyjściowy albo powodować reset modułu. Przekaźnik powinien przejąć prąd odbiornika, a centrala ma sterować jedynie jego cewką.
Jak sprawdzić układ przed podaniem pełnego obciążenia
Przed podłączeniem lampy, pompy lub silnika wykonuję szybki test multimetrem. Przy odłączonym zasilaniu między 30 i 87 w przekaźniku czteropinowym nie powinno być przejścia. Między zaciskami cewki powinna pojawić się określona rezystancja, natomiast wynik bliski zeru albo nieskończoności sugeruje uszkodzenie.
Po podaniu właściwego napięcia na 85 i 86 przekaźnik powinien wyraźnie zadziałać. Wtedy sprawdzam przejście między 30 i 87, a w wersji pięciopinowej dodatkowo upewniam się, że połączenie 30-87a zanika. Dopiero po tym teście podłączam właściwy odbiornik.
- Brak kliknięcia może oznaczać złe napięcie cewki, brak masy, uszkodzenie wyjścia sterującego albo odwrotną polaryzację diody.
- Przekaźnik klika, ale odbiornik nie działa zwykle wskazuje na problem z bezpiecznikiem, masą, przewodem 30-87 albo samym odbiornikiem.
- Styki się grzeją, gdy prąd jest zbyt duży, obciążenie ma wysoki prąd rozruchowy albo konektor jest luźny.
- Bezpiecznik przepala się natychmiast, gdy występuje zwarcie za zaciskiem 30, odbiornik pobiera zbyt dużo prądu lub dobrano zbyt mały bezpiecznik.
Najczęściej nie zawodzi sama idea przekaźnika, tylko szczegół montażowy: pomylony zacisk 87a, brak bezpiecznika przy akumulatorze albo masa przykręcona do malowanej powierzchni. Po zakończeniu pracy zabezpieczam połączenia przed wilgocią i opisuję przewody, bo po kilku miesiącach nawet prosty układ potrafi wyglądać jak obca instalacja.
Prosty schemat daje pewność przy pierwszym uruchomieniu
Dla typowego przekaźnika czteropinowego zapamiętaj układ 30 przez bezpiecznik, 87 do odbiornika, 85 do masy i 86 do sygnału sterującego. W przekaźniku pięciopinowym zdecyduj, czy urządzenie ma pracować po załączeniu na 87, czy pozostawać aktywne w spoczynku na 87a.
Zanim zamkniesz obudowę, sprawdź napięcie cewki, schemat konkretnego modelu, wartość bezpiecznika, przekrój przewodów i rodzaj wyjścia sterującego. Taka krótka kontrola zajmuje mniej czasu niż szukanie przyczyny przegrzewania przewodów albo przypadkowego uruchamiania urządzenia.
