Gdy instalacja 24 V zaczyna zgłaszać niski poziom zasilania, sama wartość „24 V” niewiele jeszcze mówi. Minimalne napięcie akumulatora 24 V zależy przede wszystkim od jego chemii, obciążenia i tego, czy mierzysz napięcie w spoczynku, czy podczas pracy. Pokażę, jakie wartości przyjąć dla akumulatorów kwasowo-ołowiowych i LiFePO4, jak wykonać wiarygodny pomiar oraz kiedy niskie napięcie oznacza zużycie baterii.
Najważniejsza granica zależy od chemii akumulatora
- Akumulator kwasowo-ołowiowy 24 V powinien być zwykle chroniony przed spadkiem poniżej około 23,6-24,0 V podczas codziennej pracy.
- 21,0-21,6 V to dla pakietu ołowiowego granica głębokiego rozładowania, a nie bezpieczny poziom do regularnego użytkowania.
- LiFePO4 24 V ma nominalnie 25,6 V, a typowe odcięcie urządzenia ustawia się zwykle w okolicy 24,0-24,8 V.
- Napięcie pod obciążeniem może być chwilowo niższe niż napięcie spoczynkowe i nie zawsze oznacza uszkodzenie.
- Dwa akumulatory 12 V połączone szeregowo trzeba kontrolować także osobno, ponieważ jeden słabszy element może zaniżać cały zestaw.
Jakie napięcie uznać za minimalne dla zestawu 24 V
W przypadku klasycznego akumulatora ołowiowego, czyli AGM, żelowego albo zalewanego, za rozsądny dolny próg codziennej pracy przyjmuję około 23,6-24,0 V. To poziom, przy którym akumulator jest już mocno rozładowany, ale nie powinien jeszcze regularnie trafiać w obszar przyspieszonej degradacji.
Za techniczną granicę głębokiego rozładowania często uznaje się około 21,0-21,6 V, czyli mniej więcej 1,75 V na celę w pakiecie złożonym z 12 ogniw. Taka wartość może pojawić się przy końcu kontrolowanego rozładowania, ale utrzymywanie jej lub częste schodzenie poniżej niej sprzyja zasiarczeniu płyt i trwałej utracie pojemności.

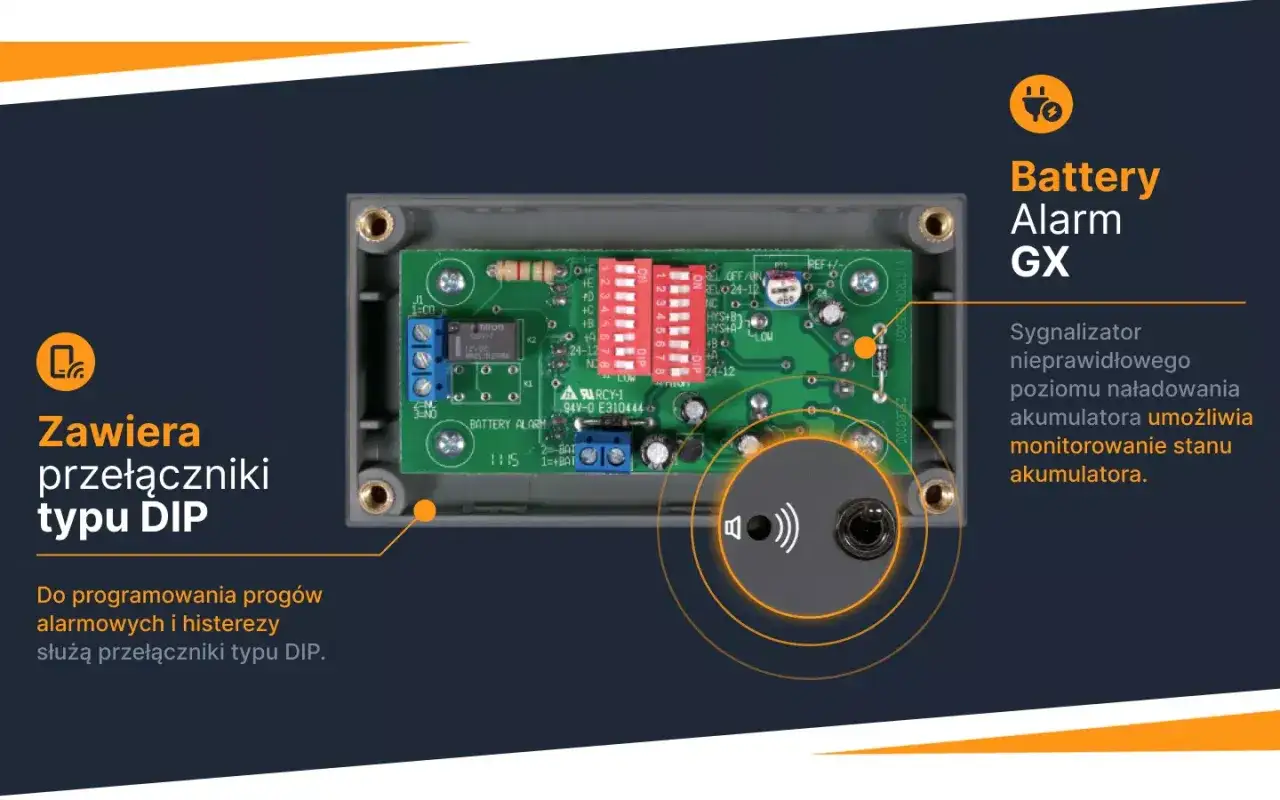

W praktyce dla zasilacza buforowego, centrali alarmowej lub systemu automatyki domowej ustawiłbym ostrzeżenie wcześniej, zwykle przy 24,0-24,4 V, a odłączenie odbiorników zgodnie z instrukcją konkretnego urządzenia. Dzięki temu akumulator nie jest doprowadzany do granicy, przy której odzyskanie pełnej pojemności może już nie być możliwe.

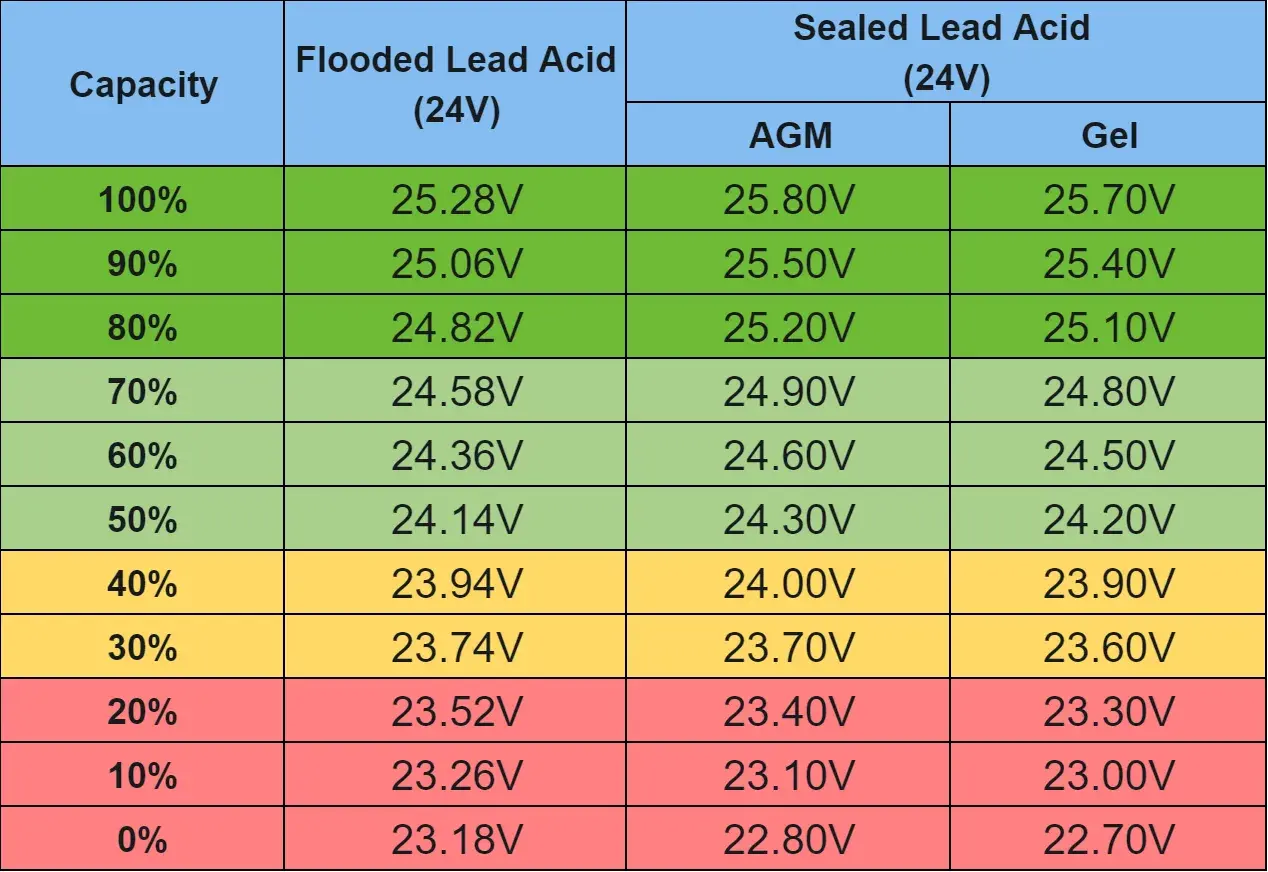

| Typ akumulatora 24 V | Napięcie orientacyjne | Znaczenie |
|---|---|---|
| Ołowiowy, napięcie spoczynkowe | 25,2-25,8 V | Akumulator naładowany lub bliski pełnego naładowania |
| Ołowiowy, niski poziom | 23,6-24,0 V | Potrzebne ładowanie i ograniczenie dalszego rozładowania |
| Ołowiowy, głębokie rozładowanie | 21,0-21,6 V | Granica awaryjna, ryzyko skrócenia żywotności |
| LiFePO4, napięcie nominalne | 25,6 V | Typowa wartość wynikająca z połączenia ośmiu cel |
| LiFePO4, zalecane odcięcie odbiornika | 24,0-24,8 V | Bezpieczniejszy próg pracy ustalany przez producenta |
| LiFePO4, odcięcie BMS | około 20-23 V | Awaryjna ochrona ogniw, nie cel eksploatacyjny |
Podane zakresy są orientacyjne. Karta katalogowa konkretnego modelu ma pierwszeństwo, zwłaszcza gdy akumulator zasila falownik, napęd, urządzenia radiowe albo system pracujący z dużym prądem.
Dlaczego akumulator 24 V nie ma stale 24,0 V
Oznaczenie 24 V opisuje napięcie nominalne, a nie stałą wartość na zaciskach. Zestaw ołowiowy składa się zwykle z 12 cel po około 2 V, dlatego po pełnym ładowaniu może mieć 25,6-25,8 V, a podczas ładowania nawet około 28,8-29,0 V.
W przypadku LiFePO4 sytuacja wygląda inaczej. Pakiet 24 V ma najczęściej osiem cel o napięciu nominalnym 3,2 V, czyli razem 25,6 V. Napięcie przez dużą część rozładowania zmienia się niewiele, dlatego sam odczyt z multimetru trudniej przełożyć na dokładny procent energii niż w akumulatorze ołowiowym.
Duże znaczenie ma też obciążenie. Gdy falownik pobiera kilkadziesiąt amperów, napięcie może na chwilę spaść o kilka woltów z powodu rezystancji wewnętrznej akumulatora i przewodów. Po odłączeniu odbiornika następuje odbicie napięcia, więc pomiar wykonany po kilku sekundach może wyglądać znacznie lepiej niż rzeczywista kondycja baterii.
Właśnie dlatego nie traktuję pojedynczego spadku do 23 V jako automatycznego dowodu uszkodzenia. Jeśli jednak napięcie gwałtownie spada przy niewielkim obciążeniu, a po jego zdjęciu szybko wraca, najczęściej wskazuje to na zużycie, niedoładowanie albo zbyt cienkie przewody.
Jak poprawnie zmierzyć napięcie akumulatora 24 V
Do podstawowej kontroli wystarczy multimetr ustawiony na pomiar napięcia stałego. Czerwony przewód przykładam do zacisku dodatniego, czarny do ujemnego i sprawdzam wynik najpierw bez obciążenia, a potem podczas pracy urządzenia.
- Wyłącz ładowarkę i odbiorniki, jeśli pozwala na to instalacja.
- Odczekaj co najmniej 30-60 minut, aby napięcie ustabilizowało się po ładowaniu.
- Zmierz napięcie całego pakietu 24 V.
- Przy zestawie z dwóch akumulatorów 12 V zmierz także każdy z nich osobno.
- Powtórz pomiar podczas obciążenia i zanotuj, jak duży jest spadek.
Jeżeli cały zestaw ma 24,2 V, ale jeden akumulator pokazuje 11,4 V, a drugi 12,8 V, problemem nie jest „akumulator 24 V” jako całość. Najsłabszy akumulator ogranicza pracę całego szeregu i może zostać nadmiernie rozładowany albo przeładowany podczas ładowania.
W instalacjach alarmowych i automatyce domowej pomiar warto wykonać bezpośrednio na zaciskach baterii oraz na wejściu urządzenia. Różnica większa niż około 0,3-0,5 V może oznaczać straty na przewodach, luźne połączenie lub utlenione zaciski. Taki problem często wygląda jak awaria akumulatora, choć sama bateria jest jeszcze sprawna.
Jak ustawić próg odcięcia w falowniku i automatyce
Próg odcięcia powinien chronić akumulator, ale nie może być ustawiony bezmyślnie wysoko. Dla zestawu ołowiowego 24 V rozsądnym punktem startowym jest 24,0-24,4 V przy małym obciążeniu, natomiast przy dużym prądzie trzeba uwzględnić chwilowy spadek napięcia.
W systemie LiFePO4 nie należy kopiować ustawień z AGM lub żelu. Producent może zalecać odcięcie przy 24,0 V, choć sam BMS, czyli układ elektroniczny pilnujący ogniw, zadziała dopiero w okolicy 20-23 V. To rozróżnienie jest ważne, bo odcięcie BMS jest zabezpieczeniem awaryjnym, a nie normalnym sposobem zarządzania energią.
Przy falownikach przydatne są trzy osobne wartości. Pierwsza to alarm niskiego napięcia, druga to odcięcie odbiornika, a trzecia to napięcie ponownego załączenia. Ustawienie restartu zbyt blisko progu odcięcia może powodować ciągłe cykle włączania i wyłączania, szczególnie gdy akumulator jest już osłabiony.
Nie ustawiałbym też progu wyłącznie na podstawie napięcia zmierzonego bez obciążenia. Dla ochrony baterii lepsza jest obserwacja napięcia podczas realnej pracy oraz uwzględnienie maksymalnego prądu, temperatury i długości przewodów.
Kiedy niski odczyt oznacza zużyty akumulator
Sam niski odczyt nie wystarcza do diagnozy, ale kilka objawów razem daje już dość czytelny obraz. Zużyty akumulator 24 V szybko traci napięcie po włączeniu odbiornika, ma wyraźnie mniejszy czas podtrzymania i długo pozostaje na podwyższonym napięciu po zakończeniu ładowania.
- Spadek poniżej 23 V przy niewielkim obciążeniu może wskazywać na utratę pojemności.
- Różnica napięcia między akumulatorami 12 V większa niż około 0,2-0,3 V powinna skłonić do dalszej kontroli.
- Szybki powrót napięcia po odłączeniu obciążenia często oznacza wysoką rezystancję wewnętrzną.
- Wybrzuszenie obudowy, wyciek lub silne nagrzewanie to powód do natychmiastowego odłączenia baterii i wymiany.
W przypadku AGM i żelu nie próbowałbym ratować mocno rozładowanego egzemplarza przypadkowym prostownikiem z funkcją „regeneracji”. Taki tryb bywa niezgodny z zaleceniami producenta i może zaszkodzić zarówno baterii, jak i elektronice podłączonej do instalacji.
Przy LiFePO4 brak napięcia na zaciskach nie zawsze oznacza całkowite uszkodzenie. BMS mógł odłączyć ogniwa po zbyt głębokim rozładowaniu. Wtedy potrzebna jest ładowarka zgodna z tą chemią i procedura wskazana przez producenta, a nie przypadkowe podawanie napięcia z zasilacza laboratoryjnego.
Co zrobić, gdy napięcie spada poniżej bezpiecznego poziomu
Najpierw odłącz niepotrzebne odbiorniki i sprawdź, czy spadek występuje nadal. Potem zmierz akumulator po odpoczynku oraz każdy element szeregu osobno. Taka prosta kolejność pozwala odróżnić rozładowanie od uszkodzenia pojedynczej baterii, problemu z przewodami albo przeciążenia.
Akumulator ołowiowy, który spadł do około 21-22 V, należy możliwie szybko naładować odpowiednim profilem. Jeśli po pełnym ładowaniu i kilku godzinach odpoczynku nadal ma wyraźnie mniej niż około 25 V albo gwałtownie traci napięcie pod obciążeniem, jego pojemność prawdopodobnie jest już mocno ograniczona.
W systemach zasilania awaryjnego nie czekałbym na całkowite odcięcie. Lepiej wymienić baterię po teście pojemności lub po zauważalnym skróceniu czasu podtrzymania, niż dowiedzieć się o jej zużyciu dopiero podczas zaniku sieci. Napięcie jest wskazówką, ale test pod obciążeniem daje znacznie pewniejszą odpowiedź.
Jedna wartość nie wystarczy do oceny baterii 24 V
Dla akumulatora ołowiowego bezpieczny próg codziennej pracy to zwykle około 23,6-24,0 V, a zejście w okolice 21 V należy traktować jako głębokie rozładowanie. Dla LiFePO4 granice są inne, ponieważ pakiet ma napięcie nominalne 25,6 V i własny system ochrony BMS.
Najpewniejsza kontrola łączy pomiar spoczynkowy, pomiar pod obciążeniem i sprawdzenie poszczególnych akumulatorów 12 V. Takie podejście dobrze sprawdza się zarówno w centrali alarmowej, jak i w zasilaniu awaryjnym automatyki, bramy czy systemu monitoringu.
Jeżeli nie masz pewności co do chemii baterii, ustawień ładowarki albo progu odcięcia, nie kieruj się samą nazwą „24 V”. Sprawdź model, instrukcję i zalecenia producenta, bo właśnie te szczegóły decydują o tym, czy niski odczyt jest chwilowym spadkiem, czy sygnałem końca eksploatacji.
