Gdy po burzy przestaje działać router, centrala alarmowa albo zasilacz telewizora, winne nie musi być zwykłe zwarcie. Często przyczyną jest przepięcie elektryczne, czyli krótki, gwałtowny wzrost napięcia, który potrafi uszkodzić elektronikę szybciej, niż zadziała klasyczny bezpiecznik. Wyjaśniam, skąd bierze się to zjawisko, czym różnią się ograniczniki T1, T2 i T3 oraz jak rozsądnie zabezpieczyć domową instalację, automatykę i urządzenia smart home.
Ochrona przed udarem napięciowym wymaga kilku uzupełniających się warstw
- Przyczyny to przede wszystkim wyładowania atmosferyczne, operacje łączeniowe oraz awarie sieci.
- Bezpiecznik nadprądowy i wyłącznik różnicowoprądowy nie zastępują ochronnika przeciwprzepięciowego.
- T1, T2 i T3 chronią różne części instalacji i najlepiej traktować je jako system.
- Przewody zasilające i sygnałowe mogą przenieść impuls do routera, alarmu, telewizora lub sterownika automatyki.
- Po zdarzeniu trzeba sprawdzić wskaźnik SPD, objawy uszkodzeń i stan urządzeń, a nie tylko ponownie włączyć zasilanie.
Skąd bierze się przepięcie elektryczne i dlaczego trwa tak krótko
W zwykłym gniazdku mamy napięcie znamionowe 230 V, ale instalacja nie zawsze pracuje w idealnie spokojnych warunkach. Udar napięciowy trwa od ułamków mikrosekundy do krótkich impulsów, a mimo to może mieć energię wystarczającą do przebicia izolacji lub zniszczenia delikatnego zasilacza.

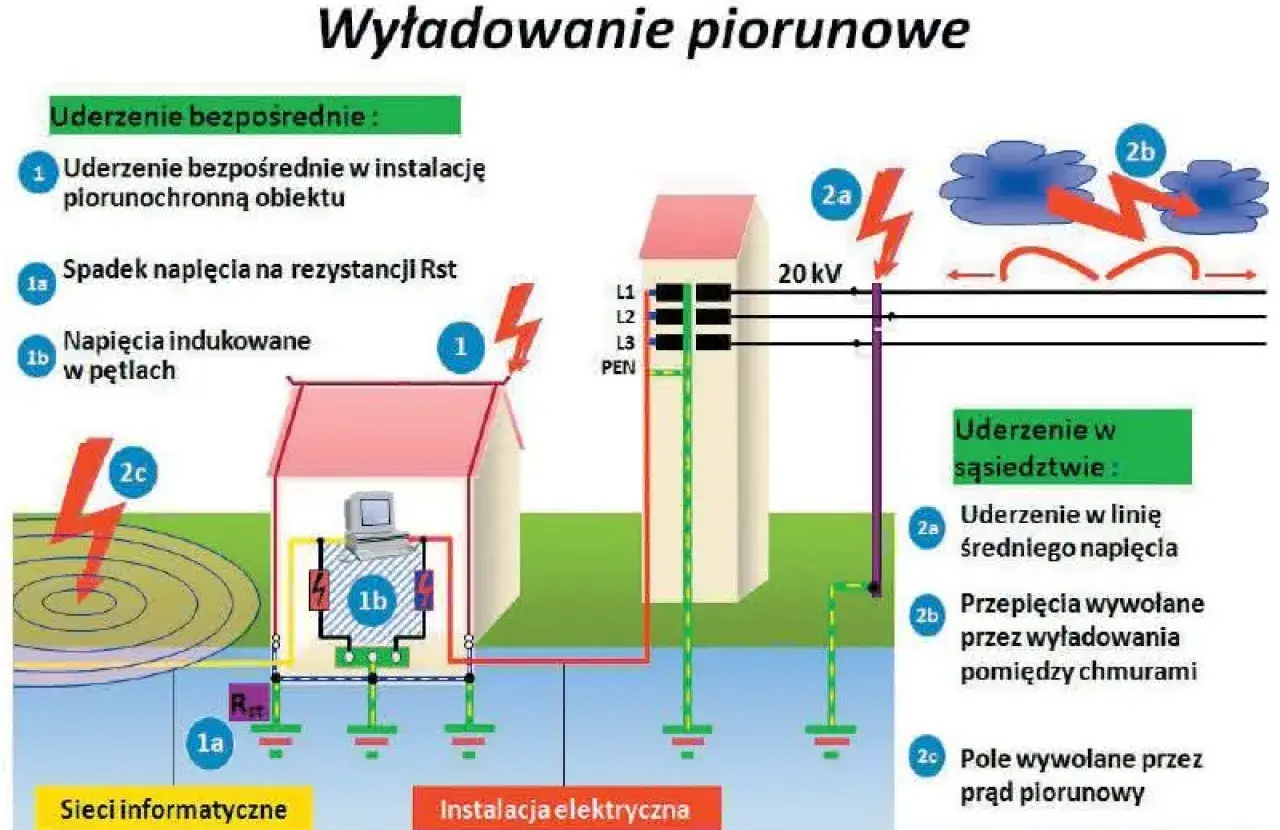

Najbardziej oczywistym źródłem są wyładowania atmosferyczne. Piorun nie musi uderzyć bezpośrednio w budynek. Niebezpieczny impuls może indukować się w przewodach, przyjść linią napowietrzną albo rozprzestrzenić się przez metalowe instalacje. Z tego powodu samo odłączenie telewizora od gniazdka nie zawsze wystarcza, jeśli nadal pozostaje podłączony do anteny, sieci Ethernet lub przewodu koncentrycznego.
Drugą grupę stanowią przepięcia łączeniowe. Powstają podczas załączania i wyłączania dużych odbiorników, takich jak silniki, pompy, transformatory, klimatyzatory czy falowniki fotowoltaiczne. W domu może je wywołać nawet urządzenie, które działa prawidłowo, ale pobiera duży prąd rozruchowy.
Trzeba też odróżnić krótki impuls od długotrwałego wzrostu napięcia. Uszkodzony przewód neutralny, błędne połączenie albo awaria w sieci może przez dłuższy czas podać na część odbiorników napięcie znacznie wyższe od znamionowego. Ogranicznik SPD nie jest uniwersalnym lekarstwem na taką sytuację. Tutaj przydaje się właściwie dobrany przekaźnik kontroli napięcia oraz sprawna instalacja.
Co dzieje się z urządzeniem
Elektronika zwykle nie psuje się od razu w spektakularny sposób. Czasami urządzenie gaśnie natychmiast, ale równie często po zdarzeniu zaczyna się samoczynnie resetować, gubić połączenie z siecią albo przestaje działać dopiero po kilku dniach. Najbardziej podatne są zasilacze impulsowe, sterowniki, porty komunikacyjne i elementy półprzewodnikowe.
W instalacji inteligentnego domu zagrożone są nie tylko telewizor i komputer. Impuls może dotrzeć do centrali alarmowej, ekspandera, switcha PoE, kamery, napędu bramy, sterownika ogrzewania czy modułu przekaźnikowego. Właśnie dlatego patrzę na ochronę jako na zabezpieczenie całej drogi przewodów, a nie pojedynczego gniazdka.
Jakie elementy instalacji trzeba chronić
Najważniejszy jest tor zasilania, ale nie można zatrzymać się na rozdzielnicy. Przepięcie może wejść do budynku również przez antenę, przewód internetowy, linię telefoniczną, fotowoltaikę albo okablowanie bramy. Jeżeli urządzenie ma kilka przewodowych połączeń, każdy z nich jest potencjalną drogą dla impulsu.
| Obszar instalacji | Typowe zagrożone urządzenia | Rodzaj ochrony |
|---|---|---|
| Zasilanie AC | Rozdzielnica, sprzęt RTV, AGD, zasilacze | SPD T1, T2 lub T1+T2 oraz ewentualnie T3 |
| Sieć komputerowa | Router, switch PoE, kamery, serwer NAS | Ochronnik Ethernet dobrany do kategorii i sposobu prowadzenia przewodów |
| Antena i telewizja | Telewizor, dekoder, wzmacniacz antenowy | Ogranicznik dla przewodu koncentrycznego |
| Fotowoltaika | Falownik, moduły PV, magazyn energii | Ochrona po stronie AC i DC, dobrana do układu instalacji |
| Automatyka i alarm | Centrala, magistrale, moduły wejść i wyjść, napędy | Ochronniki dla zasilania oraz przewodów sygnałowych |
W praktyce szczególnie często pomija się przewody sygnałowe. Ochronnik w rozdzielnicy może zadziałać prawidłowo, a mimo to uszkodzeniu ulegnie port Ethernet lub wejście centrali alarmowej, ponieważ impuls przyszedł inną trasą. Ochrona powinna obejmować wszystkie przewodzące połączenia, które wychodzą poza strefę chronioną budynku.
Nie oznacza to, że trzeba montować przypadkowe zabezpieczenia na każdym kablu. Ochronnik musi pasować do napięcia, rodzaju sygnału, impedancji i prędkości transmisji. Tani moduł przeznaczony do prostego obwodu telefonicznego może pogorszyć działanie sieci komputerowej albo w ogóle nie zapewnić właściwej ochrony.
T1, T2 i T3 czyli trzy poziomy ochrony
Oznaczenia typów ograniczników bywają mylone z informacją o ich jakości. T1 nie jest po prostu „lepszą wersją” T2, a T3 nie powinien samodzielnie zastępować ochrony w rozdzielnicy. Każdy stopień ma inne zadanie i pracuje w innym miejscu instalacji.
| Typ SPD | Gdzie się go stosuje | Przed czym chroni | Najważniejsze ograniczenie |
|---|---|---|---|
| T1 | Na wejściu instalacji, zwykle w rozdzielnicy głównej | Przed częścią prądu piorunowego i udarami o dużej energii | Nie zapewnia samodzielnie pełnej ochrony elektroniki końcowej |
| T2 | W rozdzielnicy głównej i podrzędnych | Przed przepięciami łączeniowymi i pośrednimi udarami atmosferycznymi | Musi być dobrany do układu sieci i zabezpieczeń poprzedzających |
| T3 | Blisko chronionego urządzenia | Przed resztkowymi impulsami o mniejszej energii | Nie zastępuje T1 ani T2 |

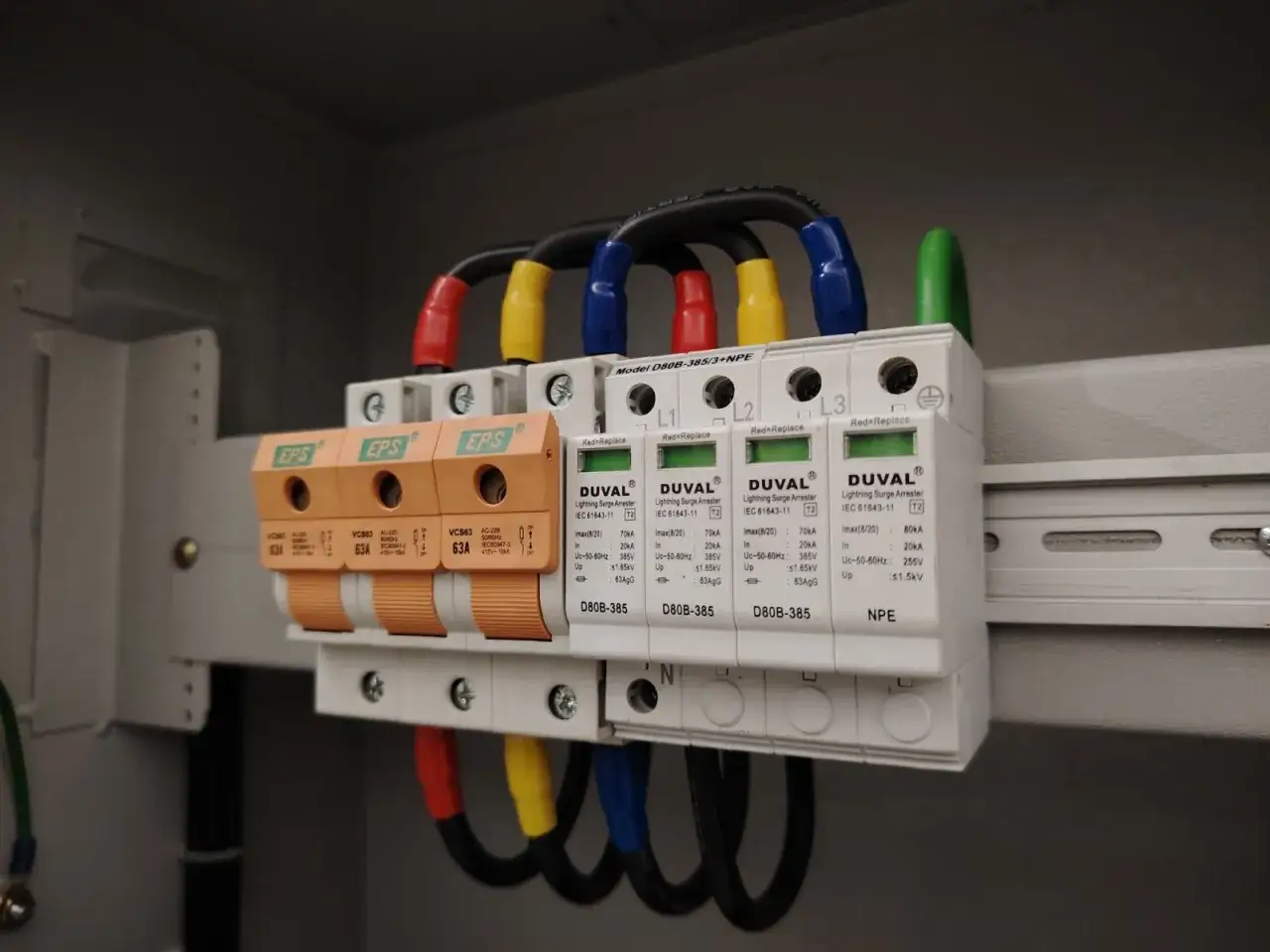

W domu jednorodzinnym często spotyka się rozwiązania T1+T2 w rozdzielnicy głównej, a przy wrażliwych urządzeniach dodatkową ochronę T3. W budynku bez instalacji odgromowej dobór nie powinien być zgadywany na podstawie samego zdjęcia rozdzielnicy. Znaczenie mają między innymi sposób zasilania, układ TN-C, TN-S lub TT, obecność linii napowietrznej, fotowoltaiki i zewnętrznych przewodów.
Ogranicznik działa, kierując impuls do przewodu ochronnego i układu uziemiającego, zanim niebezpieczna różnica potencjałów dotrze do odbiornika. Dlatego uziemienie i połączenia wyrównawcze są równie ważne jak sam moduł SPD. Nawet dobry ogranicznik nie zadziała prawidłowo, jeśli został zamontowany w instalacji z problemem ochrony przeciwporażeniowej.
Duże znaczenie ma również sposób prowadzenia przewodów. Połączenia ogranicznika z szyną ochronną powinny być możliwie krótkie. W praktyce zaleca się dążyć do łącznej długości przewodów nie większej niż 0,5 m, ponieważ indukcyjność długiego przewodu może podnieść napięcie pozostające na chronionym obwodzie.
Jak dobrać ochronę do domu i automatyki
Dobór warto zacząć od rozpoznania instalacji, a nie od wyboru najtańszego modułu na szynę DIN. Elektryk powinien sprawdzić układ sieci, liczbę faz, rodzaj uziemienia, zabezpieczenie przedlicznikowe oraz miejsce, w którym można zamontować ochronnik. Ten sam aparat nie pasuje do każdego układu, nawet jeśli ma odpowiednią liczbę modułów.
Parametry, które naprawdę mają znaczenie
- Uc określa maksymalne napięcie trwałej pracy ochronnika. Musi odpowiadać napięciu sieci i sposobowi połączenia.
- Up to poziom ochrony, czyli napięcie, które może pozostać po zadziałaniu urządzenia. Im niższa wartość, tym lepiej dla delikatnej elektroniki, ale sam parametr nie wystarczy do oceny całego systemu.
- In, Imax i Iimp opisują zdolność do odprowadzania prądów udarowych. Dobór zależy od przewidywanego zagrożenia i typu ochronnika.
- Układ sieci decyduje o liczbie i sposobie podłączenia modułów. Szczególnej uwagi wymagają instalacje TT oraz starsze układy TN-C.
- Zabezpieczenie dobezpieczające musi być zgodne z instrukcją producenta SPD i parametrami instalacji.
Przy projektowaniu lub modernizacji instalacji warto odwołać się do aktualnych wydań serii PN-HD 60364, zwłaszcza części dotyczących ochrony przed przepięciami oraz doboru i montażu urządzeń SPD. Norma nie wybiera za właściciela konkretnego modelu, ale porządkuje zasady, które ograniczają ryzyko błędnego montażu.
Przeczytaj również: Symbole elektroniczne na schemacie - jak czytać oznaczenia?
Co zmienia fotowoltaika i system smart home
Fotowoltaika dodaje kolejne przewody wychodzące na zewnątrz oraz stronę prądu stałego. W takiej instalacji sprawdza się ochronę zarówno po stronie AC, jak i DC, a jej typ zależy od napięcia roboczego, konfiguracji paneli, falownika i obecności instalacji odgromowej.
W domu z automatyką nie ograniczałbym się do listwy przy centrali. Centrala alarmowa, router, switch PoE i sterownik automatyki powinny mieć ochronę zasilania, ale trzeba też ocenić magistrale, kable do kamer, domofonu, bramy i urządzeń znajdujących się poza budynkiem. W przypadku długich tras kablowych lokalny ochronnik przy urządzeniu może być równie ważny jak zabezpieczenie w rozdzielnicy.
UPS również bywa przydatny, ale jego podstawowe zadanie to podtrzymanie zasilania i ograniczenie skutków zaników napięcia. Nie każdy UPS jest przeznaczony do ochrony przed silnym udarem atmosferycznym. Traktuję go jako uzupełnienie, a nie zamiennik prawidłowo zaprojektowanego systemu SPD.
Co zrobić podczas burzy i po uszkodzeniu urządzeń
Najbezpieczniej odłączyć wrażliwy sprzęt zanim burza znajdzie się nad budynkiem. Dotyczy to zasilania, anteny, przewodów Ethernet prowadzonych na zewnątrz i innych połączeń metalicznych. Nie polecam jednak biegania do rozdzielnicy ani wyciągania wtyczek w czasie intensywnych wyładowań, gdy czynność sama stwarza ryzyko.
Jeżeli po burzy czuć spaleniznę, słychać trzaski, widać nadtopienie albo urządzenie nagrzewa się bez powodu, należy odłączyć je od zasilania, o ile można zrobić to bezpiecznie. Nie otwieram wtedy obudowy i nie próbuję „sprawdzać na szybko”, czy sprzęt jeszcze działa. Powtarzane włączanie może pogłębić uszkodzenia.
W rozdzielnicy warto spojrzeć na wskaźnik stanu SPD. Czerwone oznaczenie, brak sygnalizacji albo wysunięty moduł zwykle oznacza konieczność wymiany wkładki lub całego ogranicznika. Nie każdy ochronnik ma identyczny sposób sygnalizacji, dlatego trzeba sprawdzić dokumentację konkretnego urządzenia.
Jeżeli uszkodzeniu uległo kilka urządzeń naraz, dobrze jest zapisać godzinę zdarzenia, zrobić zdjęcia i zachować uszkodzone elementy do oględzin. Elektryk może wtedy ocenić, czy problem dotyczył zasilania, przewodów sygnałowych, błędnego uziemienia czy awarii jednego z odbiorników. Taka dokumentacja bywa przydatna także przy zgłoszeniu szkody ubezpieczeniowej.
Błędy, które dają fałszywe poczucie bezpieczeństwa
Najczęstszy błąd to zakup taniej listwy opisanej jako „przeciwprzepięciowa” i uznanie, że sprawa jest zamknięta. Listwa może ograniczyć drobne zakłócenia, ale zwykle nie zastępuje ochrony w rozdzielnicy i nie zabezpiecza przewodu antenowego, Ethernetu ani instalacji prowadzonej na zewnątrz.
Drugi problem to montaż samego T3 przy komputerze lub telewizorze bez wcześniejszej ochrony T1 albo T2. Taki moduł jest przeznaczony do redukcji pozostałego impulsu, a nie do przyjęcia całej energii po bliskim wyładowaniu. Może zostać uszkodzony razem z urządzeniem, które miał chronić.
Nie działa też ochrona zamontowana długimi, luźno poprowadzonymi przewodami. W przypadku bardzo szybkiego impulsu każdy dodatkowy odcinek przewodu ma znaczenie. Z tego powodu estetyka rozdzielnicy jest tu nie tylko kwestią wyglądu, lecz także parametrem technicznym.
Ostatni błąd to pomijanie przeglądów. Ochronnik może zadziałać raz i stracić część swoich właściwości, a jego wskaźnik nie zawsze jest widoczny bez otwarcia obudowy rozdzielnicy. Po silnej burzy, modernizacji instalacji, montażu fotowoltaiki lub powtarzających się awariach warto zlecić kontrolę osobie z odpowiednimi kwalifikacjami.
Najrozsądniejsza ochrona zaczyna się od całej drogi przewodu
Najlepszy efekt daje warstwowy układ obejmujący rozdzielnicę główną, rozdzielnice podrzędne, wrażliwe odbiorniki i wszystkie przewody wychodzące poza budynek. SPD T1 lub T1+T2, T2, lokalna ochrona T3 oraz zabezpieczenia torów sygnałowych pełnią różne funkcje i nie powinny być traktowane zamiennie.
Jeśli instalacja jest stara, ma niejasny układ sieci albo w domu pracują alarm, fotowoltaika, brama i rozbudowana automatyka, najpierw zleciłbym pomiary oraz ocenę uziemienia. Dopiero na tej podstawie można dobrać ochronę, która rzeczywiście pasuje do budynku, zamiast kupować urządzenie wyłącznie po nazwie i liczbie modułów.
Najważniejsza praktyczna zasada jest prosta. Nie pytam tylko, czy dom ma ogranicznik przepięć, lecz którędy impuls może wejść do budynku i dokąd może popłynąć. Taka perspektywa znacznie lepiej chroni elektronikę, automatykę i system alarmowy niż pojedyncza listwa przy komputerze.
