Gdy urządzenie nie działa, bateria szybko się rozładowuje albo zasilacz budzi wątpliwości, pierwszy sensowny krok to sprawdzenie napięcia. Pokażę, jak zmierzyć napięcie miernikiem przy obwodach DC i AC, gdzie podłączyć sondy, jak odczytać wynik oraz kiedy pomiar w instalacji 230 V lepiej zostawić elektrykowi.
Poprawny pomiar zaczyna się od właściwego trybu i bezpiecznego podłączenia
- Czarna sonda trafia do gniazda COM, a czerwona do VΩ.
- Napięcie mierzy się równolegle, przykładając sondy do dwóch punktów obwodu.
- Dla baterii i zasilaczy wybierz V⎓ lub DC, a dla gniazdka V~ lub AC.
- Przy ręcznym zakresie zacznij od wartości wyższej niż spodziewane napięcie.
- Nie używaj pomiaru prądu A lub mA do sprawdzania napięcia, bo możesz zrobić zwarcie i uszkodzić miernik.
Zanim przyłożysz sondy, wybierz właściwy tryb
Multimetr mierzy napięcie między dwoma punktami, dlatego podczas pomiaru nie rozłączam obwodu i nie wpinam miernika szeregowo. Sondy przykładam równolegle do źródła lub badanego elementu, dokładnie tak jak woltomierz.
Najpierw sprawdzam oznaczenia na pokrętle. Symbol V⎓, VDC albo prosta linia oznacza napięcie stałe, używane między innymi przy bateriach, akumulatorach, centralach alarmowych i zasilaczach 12 V. Symbol V~, VAC albo falowana linia służy do napięcia przemiennego, na przykład w gniazdku sieciowym.
| Co mierzysz | Ustawienie | Przykładowy zakres |
|---|---|---|
| Bateria AA | V⎓ lub DC | 2 V albo auto range |
| Akumulator samochodowy | V⎓ lub DC | 20 V |
| Zasilacz centrali alarmowej | V⎓ lub DC | 20 V lub 200 V, zależnie od wyjścia |
| Gniazdko domowe | V~ lub AC | 600 V albo auto range |
Czarny przewód podłączam do gniazda COM, a czerwony do gniazda oznaczonego V, VΩ lub VΩHz. Gniazda opisane A, 10A, mA albo μA służą do pomiaru prądu. To najważniejsza kontrola przed rozpoczęciem pracy, bo czerwona sonda w gnieździe prądowym może doprowadzić do zwarcia po przyłożeniu jej do źródła napięcia.
Jeżeli multimetr ma ręczny wybór zakresu, ustawiam wartość większą od przewidywanego wyniku. Dla nieznanego napięcia zaczynam od najwyższego zakresu i dopiero potem schodzę niżej, aby uzyskać dokładniejszy odczyt.
Pomiar napięcia stałego krok po kroku
Pomiar DC jest najłatwiejszym ćwiczeniem dla początkujących. Nadaje się do baterii, akumulatorów, wyjść zasilaczy i wielu układów automatyki domowej, gdzie najczęściej spotkasz 5 V, 12 V lub 24 V.
- Włóż czarną sondę do COM, a czerwoną do VΩ.
- Ustaw funkcję V⎓ lub DC.
- Wybierz zakres wyższy od spodziewanego napięcia albo włącz automatyczny dobór zakresu.
- Przyłóż czarną sondę do minusa, a czerwoną do plusa źródła.
- Odczytaj wynik na wyświetlaczu i po pomiarze odłącz sondy.
Jeśli zmierzysz baterię AA, sprawna sztuka alkaliczna bez obciążenia często pokaże około 1,5-1,6 V. Odczyt wyraźnie niższy od 1,2 V zwykle wskazuje na mocno rozładowane ogniwo, choć dokładna ocena zależy także od tego, czy bateria jest mierzona pod obciążeniem.

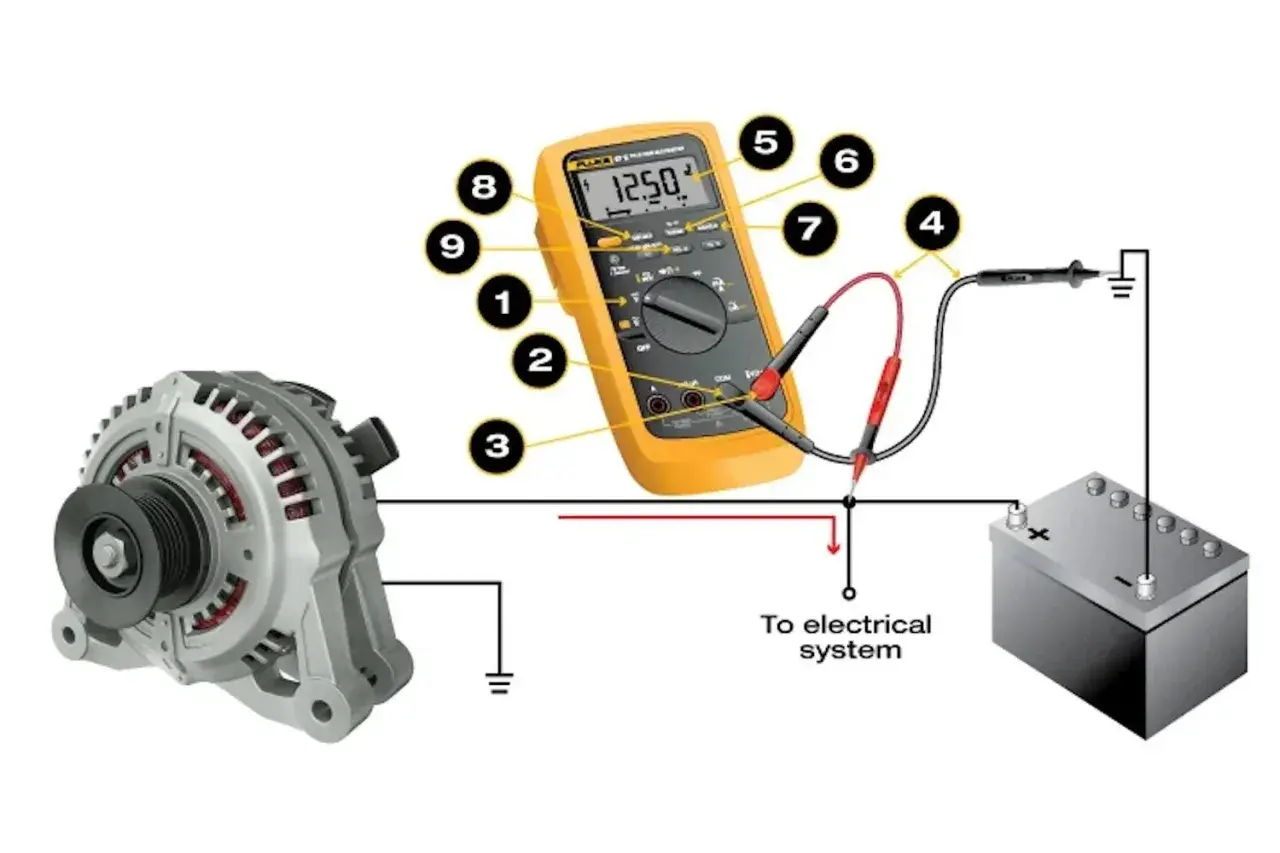

Przy akumulatorze samochodowym napięcie spoczynkowe w okolicy 12,4-12,8 V zwykle oznacza rozsądny poziom naładowania. Sam pomiar nie potwierdza jednak sprawności akumulatora. Zużyty akumulator może pokazywać poprawne napięcie bez obciążenia, a gwałtownie tracić je po uruchomieniu rozrusznika.
W instalacjach alarmowych i automatyce domowej często sprawdzam osobno napięcie na wyjściu zasilacza oraz bezpośrednio przy urządzeniu. Jeżeli przy zasilaczu jest 12,2 V, a przy centrali tylko 10,8 V, problemem może być spadek napięcia na przewodzie, zbyt mały przekrój albo luźne połączenie.
Pomiar napięcia przemiennego i gniazdka 230 V
Napięcie przemienne mierzy się podobnie, ale multimetr musi pracować w trybie V~ lub AC. W tym trybie biegunowość sond nie ma takiego znaczenia jak przy DC, ponieważ napięcie okresowo zmienia kierunek.
Przy pomiarach niskiego napięcia, na przykład na wyjściu transformatora 24 V AC, postępuję tak:
- Podłączam przewody do COM i VΩ.
- Ustawiam V~ i zakres większy od oczekiwanej wartości.
- Przykładam sondy do dwóch zacisków wyjścia transformatora.
- Odczytuję napięcie bez zwierania końcówek sond.
Pomiar w gniazdku domowym to już zupełnie inna sytuacja. W Polsce napięcie sieciowe ma wartość nominalną 230 V AC, ale pomiar odbywa się w obwodzie, który może dostarczyć energię wystarczającą do poważnego porażenia lub łuku elektrycznego.
Nie zachęcam początkującej osoby do samodzielnego testowania rozdzielnicy ani usuwania usterek po stronie sieciowej. Jeśli pomiar gniazdka jest konieczny, potrzebny jest sprawny multimetr z odpowiednią kategorią bezpieczeństwa CAT, przewody z nieuszkodzoną izolacją, suche dłonie i pełna pewność co do ustawień. Sam napis „1000 V” na obudowie nie wystarcza, ponieważ równie ważna jest kategoria pomiarowa, na przykład CAT II lub CAT III.
Podczas pracy przy napięciu sieciowym nie dotykam metalowych części sond, nie trzymam obu końcówek w jednej dłoni i nie patrzę wyłącznie na wyświetlacz. Końcówki powinny być stabilne, a dłonie pozostawać za osłonami sond. Jeśli nie masz doświadczenia, bezpieczniejszym rozwiązaniem jest zlecenie takiego pomiaru elektrykowi.
Co oznacza wynik i skąd biorą się dziwne odczyty
Sam numer na wyświetlaczu nie zawsze daje pełną odpowiedź. Trzeba wiedzieć, gdzie wykonano pomiar, czy układ był obciążony i jaki zakres wybrano.
| Wskazanie | Możliwa przyczyna | Co sprawdzić |
|---|---|---|
| Wartość ze znakiem minus | Odwrócona polaryzacja | Zamień miejscami sondy |
| OL, 1 lub podobny symbol | Zakres jest zbyt niski albo obwód jest poza zakresem | Ustaw wyższy zakres |
| 0 V | Brak zasilania, przerwa lub złe punkty pomiarowe | Sprawdź źródło i styki |
| Wynik skacze | Słaby styk, zakłócenia lub niestabilne zasilanie | Unieruchom sondy i powtórz pomiar |
| Napięcie jest poprawne bez obciążenia, ale spada podczas pracy | Za słaby zasilacz, akumulator lub przewód | Wykonaj pomiar pod obciążeniem |
Wynik ujemny przy baterii nie oznacza awarii miernika. Pokazuje tylko, że czerwona sonda znalazła się po stronie o niższym potencjale. W układzie 12 V odczyt -12,1 V i 12,1 V może opisywać to samo źródło, ale z odwrotnie przyłożonymi sondami.
Czasem multimetr pokazuje napięcie na przewodzie, który według schematu powinien być odłączony. Przy długich przewodach może pojawić się tak zwane napięcie szczątkowe lub fantomowe, indukowane przez sąsiednie przewody. Jeżeli miernik ma tryb LoZ, czyli pomiar z niską impedancją wejściową, może pomóc odróżnić takie napięcie od rzeczywiście zasilanego obwodu.
Najwięcej mówi porównanie kilku punktów. Jeśli zasilacz daje 24 V, ale za bezpiecznikiem pojawia się 0 V, szukam przerwy właśnie między tymi miejscami. Jeżeli napięcie spada dopiero po podłączeniu urządzenia, podejrzewam przeciążenie, uszkodzony zasilacz albo zbyt duży spadek na przewodzie.
Błędy, które niszczą miernik i jak ich uniknąć
Najczęstsza pomyłka polega na pozostawieniu czerwonej sondy w gnieździe A lub mA. Przy takim ustawieniu przyłożenie przewodów do źródła napięcia może zamknąć obwód przez bezpiecznik miernika. Dlatego przed każdym pomiarem sprawdzam jednocześnie gniazdo przewodu, symbol na pokrętle i przewidywaną wartość.
- Nie mierz napięcia w trybie omomierza ani testu ciągłości, gdy obwód jest zasilany.
- Nie przykładaj sond do dwóch punktów przypadkowo, jeśli nie znasz ich funkcji.
- Nie używaj uszkodzonych przewodów z pękniętą izolacją lub odsłoniętym metalem.
- Nie ufaj automatycznie taniemu miernikowi przy napięciu sieciowym, jeśli nie ma czytelnych oznaczeń CAT i danych producenta.
- Nie oceniaj akumulatora wyłącznie po napięciu spoczynkowym, bo wynik może wyglądać dobrze mimo utraty pojemności.
Przed pomiarem sprawdzam też stan baterii w samym multimetrze. Słaba bateria potrafi powodować niestabilne wskazania, błędy zakresu albo wyłączenie urządzenia w najmniej wygodnym momencie.
W praktyce przy elektronice domowej najbardziej opłaca się mieć multimetr z automatycznym zakresem, pomiarem DC i AC, zabezpieczonym wejściem oraz przewodami z osłoniętymi końcówkami. Dodatkowe funkcje, takie jak temperatura czy częstotliwość, są przydatne, ale nie zastąpią dobrego zabezpieczenia i poprawnych sond.
Dobry pomiar zaczyna się od właściwego pytania
Zanim przyłożę sondy, ustalam trzy rzeczy: czy mierzę DC czy AC, jaka wartość jest spodziewana i czy obwód jest bezpieczny do badania. Ten krótki schemat ogranicza większość błędów i pozwala szybko stwierdzić, czy problem leży w źródle zasilania, przewodzie, połączeniu czy samym urządzeniu.
Przy bateriach, zasilaczach i niskonapięciowych obwodach automatyki domowej pomiar można zwykle wykonać samodzielnie, zachowując podstawową ostrożność. Przy napięciu sieciowym, rozdzielnicach i nieznanych instalacjach rozsądniej przerwać pracę i poprosić o pomoc osobę z odpowiednimi kwalifikacjami.
