Gdy metalowa obudowa pralki, komputera albo zasilacza zaczyna przewodzić napięcie, o bezpieczeństwie nie decyduje wygląd gniazda, lecz ciągłość całego toru ochronnego. Wyjaśniam, czym naprawdę jest uziemienie w gniazdku, jak działa przewód PE, czym różni się od dawnego zerowania i jak bezpiecznie sprawdzić instalację bez ryzykownego rozbierania osprzętu.
Najważniejsze informacje o ochronie w gnieździe
- Bolec lub styki ochronne nie gwarantują, że zabezpieczenie rzeczywiście działa.
- Przewód PE odprowadza prąd uszkodzeniowy i pomaga szybko wyłączyć zasilanie.
- Wyłącznik różnicowoprądowy 30 mA jest ochroną uzupełniającą, a nie zamiennikiem przewodu ochronnego.
- W starszych instalacjach można spotkać zerowanie z przewodem PEN, ale nie wolno samodzielnie tworzyć mostków.
- Pełną ocenę zapewniają pomiary ciągłości PE, impedancji pętli zwarcia i działania RCD.
Co naprawdę chroni człowieka w gniazdku

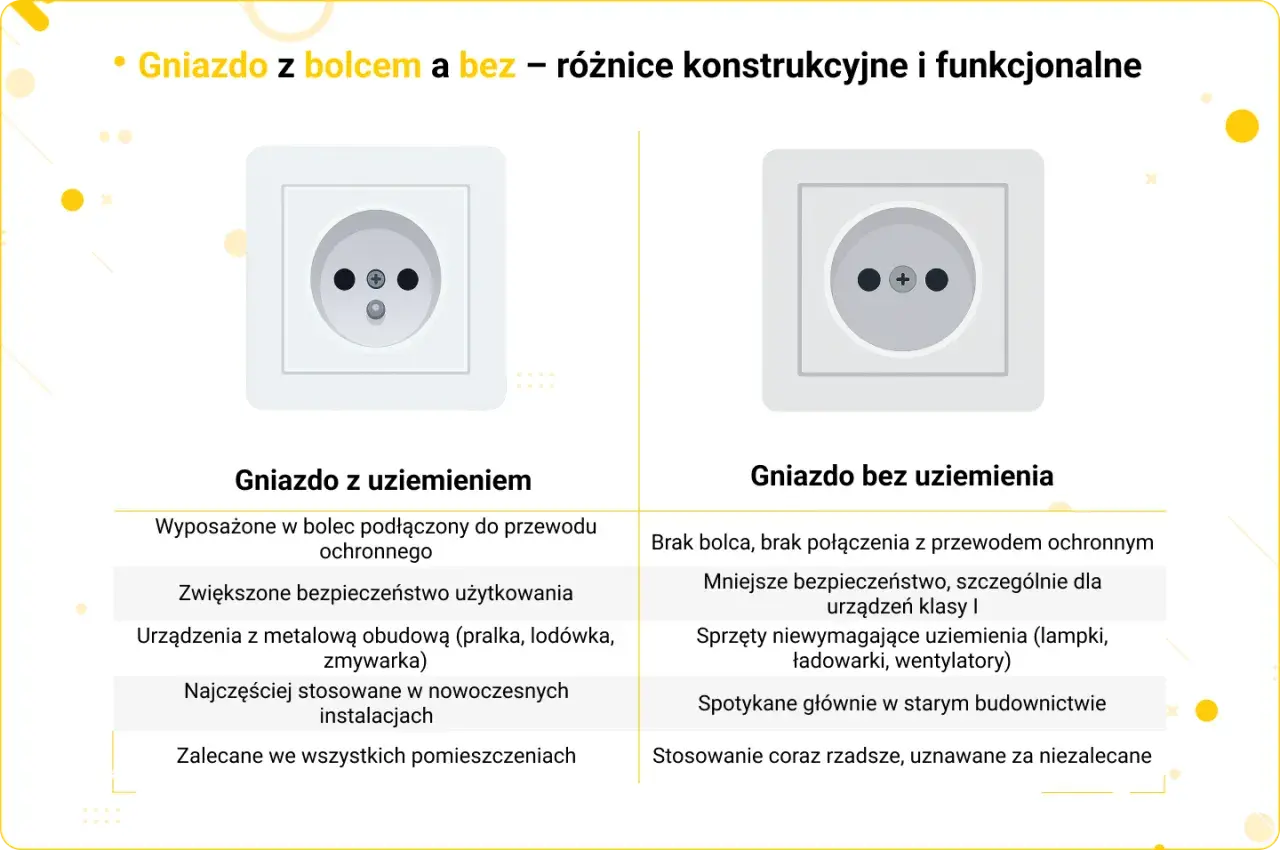

Potoczne określenie „uziemienie” obejmuje kilka różnych elementów. W typowej instalacji najważniejszy jest styk ochronny gniazda połączony z przewodem PE, czyli przewodem ochronnym. Sam bolec jest tylko punktem styku. Jeśli za nim nie ma ciągłego i prawidłowo podłączonego przewodu, ochrona może być wyłącznie pozorna.
Przy prawidłowym działaniu awaria wygląda następująco. Izolacja uszkodzonego urządzenia powoduje pojawienie się napięcia na metalowej obudowie, a prąd płynie przewodem ochronnym do punktu uziemienia. Dzięki odpowiednio małej impedancji toru zabezpieczenie nadprądowe albo wyłącznik różnicowoprądowy powinien szybko odłączyć zasilanie.
Przewód ochronny PE ma zwykle izolację w kolorze żółto-zielonym. Przewód neutralny N jest zazwyczaj niebieski, a fazowy L ma kolor brązowy, czarny lub szary. W starszych budynkach kolory mogły być użyte inaczej, dlatego nie traktuję ich jako dowodu poprawnego podłączenia. Liczy się pomiar, nie deklaracja osoby, która kiedyś montowała gniazdo.
Ochrona jest szczególnie ważna dla urządzeń klasy I, czyli takich, które mają metalowe części dostępne dla użytkownika i wymagają połączenia z przewodem ochronnym. Dotyczy to między innymi pralek, piekarników, komputerów stacjonarnych, zasilaczy UPS i części urządzeń automatyki domowej.
Rodzaj instalacji decyduje o sposobie ochrony
Nie każde gniazdo z bolcem działa według tego samego schematu. W polskich budynkach można spotkać kilka układów sieci, a ich rozróżnienie ma znaczenie przy modernizacji i montażu wyłącznika różnicowoprądowego.
| Układ | Jak działa | Na co uważać |
|---|---|---|
| TN-S | Przewody PE i N są rozdzielone na całej długości instalacji. | Nie wolno łączyć PE z N w gnieździe ani za wyłącznikiem RCD. |
| TN-C | Jedna żyła PEN pełni funkcję ochronną i neutralną. | To rozwiązanie spotykane głównie w starszych instalacjach i wymagające dokładnej kontroli. |
| TN-C-S | W określonym punkcie przewód PEN zostaje rozdzielony na PE i N. | Po rozdziale przewody nie powinny być ponownie łączone. |
| TT | Przewód ochronny korzysta z lokalnego uziomu budynku. | Duże znaczenie mają pomiar uziemienia, połączenia wyrównawcze i RCD. |
W starszym układzie TN-C można spotkać tak zwane zerowanie. Polega ono na połączeniu styku ochronnego z przewodem PEN. Nie jest to jednak uniwersalny sposób naprawy braku ochrony. Błędnie wykonany mostek może sprawić, że po przerwaniu przewodu PEN napięcie pojawi się na obudowie urządzenia.
Najbardziej ryzykowny jest samodzielny mostek między N i PE w nowoczesnej instalacji. Za wyłącznikiem różnicowoprądowym takie połączenie może powodować jego zadziałanie, a w niektórych sytuacjach stworzyć niebezpieczne warunki na częściach przewodzących. Rodzaju układu nie powinno się zgadywać po liczbie żył. Potrzebna jest ocena rozdzielnicy i pomiary.
Jak sprawdzić, czy ochrona rzeczywiście działa
Na początek można wykonać prostą kontrolę bez zdejmowania pokrywy gniazda. Sprawdzam, czy osprzęt nie jest pęknięty, luźny, nadmiernie nagrzany albo osmalony. Gniazdo z bolcem lub bocznymi stykami ochronnymi sugeruje właściwy typ osprzętu, ale nie potwierdza obecności przewodu PE.
Pomocny bywa prosty tester gniazd. Sygnalizuje między innymi zamianę przewodów, brak napięcia albo brak połączenia styku ochronnego. Trzeba jednak traktować go jako narzędzie wstępne. Nie sprawdza w pełni ciągłości przewodu, jakości połączeń, impedancji pętli zwarcia ani wszystkich możliwych błędów w instalacji.
Podobnie działa pomiar multimetrem. Odczyt napięcia między fazą a stykiem ochronnym może wyglądać prawidłowo nawet wtedy, gdy ochrona jest nieskuteczna. Multimetr nie zastępuje pomiarów ochronnych, zwłaszcza w starym budynku z instalacją aluminiową lub przebudowywaną etapami.
Pełna kontrola wykonana przez elektryka obejmuje zwykle:
- sprawdzenie ciągłości przewodu ochronnego i połączeń wyrównawczych,
- pomiar impedancji pętli zwarcia,
- badanie rezystancji izolacji,
- sprawdzenie biegunowości gniazd,
- test zadziałania wyłącznika różnicowoprądowego,
- pomiar uziemienia, jeśli wymaga tego zastosowany układ sieci.
Jeśli po dotknięciu obudowy urządzenia czujesz mrowienie, gniazdo iskrzy, pachnie spalenizną albo RCD regularnie odłącza zasilanie, przestaję traktować sprawę jako drobną usterkę. Odłączam urządzenie, nie używam gniazda i zlecam sprawdzenie instalacji osobie z odpowiednimi uprawnieniami.
Błędy, które dają fałszywe poczucie bezpieczeństwa
Wymiana gniazda na model z bolcem
To częsty zabieg podczas szybkiego remontu. Nowe gniazdo wygląda bezpieczniej, ale jeśli w puszce nie ma prawidłowego przewodu ochronnego, zmienia się tylko wygląd osprzętu. Sam bolec nie tworzy uziemienia i nie poprawia instalacji prowadzącej do gniazda.
Łączenie przewodu neutralnego z ochronnym
Wykonanie mostka może być dopuszczalne wyłącznie w ściśle określonych warunkach starego układu TN-C i po sprawdzeniu całej instalacji. Nie jest to metoda do zastosowania „na próbę”. Szczególnie nie wolno robić takiego połączenia za punktem rozdziału PEN ani za RCD.
Podłączanie ochrony do rur
Rury wodne, gazowe, grzejniki i przypadkowe metalowe elementy nie są zamiennikiem przewodu PE. Takie połączenie może być niebezpieczne dla mieszkańców budynku i ekip wykonujących prace instalacyjne. Nie wolno używać rur jako improwizowanego uziomu.
Usuwanie bolca z wtyczki lub stosowanie przejściówek
Odcięcie styku ochronnego rozwiązuje problem tylko pozornie. Urządzenie nadal działa, ale jego metalowa obudowa traci przewidzianą przez producenta ochronę. Dotyczy to także tanich przejściówek i przedłużaczy bez styku ochronnego, używanych do zasilania sprzętu o dużej mocy.
Przeczytaj również: Jakie pomiary elektryczne co 5 lat trzeba wykonać?
Traktowanie RCD jako pełnego zabezpieczenia
Wyłącznik różnicowoprądowy o czułości 30 mA ogranicza ryzyko porażenia, ponieważ wykrywa część prądu uciekającego poza normalny obwód. Nie zastępuje przewodu PE, zabezpieczenia nadprądowego ani poprawnych połączeń. Nie chroni też przed każdym dotykiem bezpośrednim, dlatego nie powinien usprawiedliwiać wadliwego gniazda.
Znaczenie ochrony dla automatyki i elektroniki w domu
W inteligentnym domu wiele urządzeń pracuje stale, często bez nadzoru. Serwer automatyki, router, switch PoE, rejestrator monitoringu, zasilacz UPS czy centrala alarmowa mogą być podłączone przez wiele godzin dziennie. Prawidłowy tor ochronny pomaga ograniczyć skutki przebicia, uszkodzenia zasilacza oraz części przepięć.
Nie oznacza to, że przewód ochronny sam rozwiąże problem przepięć. Do tego potrzebne są odpowiednio dobrane ograniczniki przepięć, prawidłowe połączenia wyrównawcze i sprawna instalacja odgromowa, jeśli budynek jej wymaga. Automatyka nie naprawia błędów elektrycznych, a inteligentne przekaźniki nie powinny być montowane jako sposób na obejście problemów z ochroną.
W nowych obwodach gniazd często stosuje się przewody 3 x 2,5 mm², lecz sam przekrój nie przesądza o bezpieczeństwie. Trzeba uwzględnić długość obwodu, sposób ułożenia przewodu, obciążenie, zabezpieczenie nadprądowe i układ sieci. W łazienkach oraz innych wilgotnych pomieszczeniach dochodzi jeszcze dobór właściwego stopnia ochrony IP i prawidłowe rozmieszczenie gniazd.
Przy modernizacji instalacji najlepiej zaplanować osobne obwody dla urządzeń o dużej mocy oraz elektroniki pracującej bez przerwy. Ułatwia to selektywne zabezpieczenie, ogranicza skutki awarii i pozwala uniknąć sytuacji, w której wyłączenie jednego urządzenia odcina jednocześnie centralę alarmową, sieć domową i automatykę budynku.
Najbezpieczniejsza decyzja zaczyna się od pomiaru
Jeśli gniazdo ma styk ochronny, ale instalacja jest stara, po remoncie albo budzi jakiekolwiek wątpliwości, nie oceniam jej po samym wyglądzie. Prosty tester może wskazać podstawowy błąd, lecz dopiero pomiary elektryka pokazują, czy przewód ochronny jest ciągły i czy zabezpieczenia zadziałają wtedy, gdy naprawdę będą potrzebne.
Najrozsądniejsza kolejność jest prosta: nie wykonywać przypadkowych mostków, nie podłączać ochrony do rur, odłączyć podejrzane urządzenie i zlecić sprawdzenie całego obwodu. Dobrze działający styk ochronny, przewód PE, właściwe zabezpieczenie nadprądowe oraz RCD tworzą system. Żaden z tych elementów osobno nie daje takiej pewności jak sprawna i zmierzona instalacja.
