Gdy trzeba ustalić średnicę przewodu 4mm2, łatwo pomylić przekrój żyły z wymiarem całego kabla. W praktyce sama żyła ma inną średnicę niż przewód z izolacją, a wybór zabezpieczenia zależy nie tylko od wartości 4 mm², lecz także od sposobu ułożenia, długości obwodu i obciążenia.
Najważniejsze liczby i zasady dotyczące żyły 4 mm²
- 2,26 mm wynosi teoretyczna średnica okrągłej, litej żyły o przekroju 4 mm².
- W przypadku linki rzeczywista średnica wiązki może być inna, zwykle około 2,3-2,8 mm.
- Izolacja zwiększa wymiar całego przewodu, dlatego kabel 4 mm² nie ma z zewnątrz 2,26 mm.
- Typowe zabezpieczenie dla przewodu miedzianego 4 mm² może mieć 20, 25 lub 32 A, ale trzeba je dobrać do warunków instalacji.
- Przekrój przewodu dobiera się także pod kątem spadku napięcia, długości trasy i sposobu ułożenia.

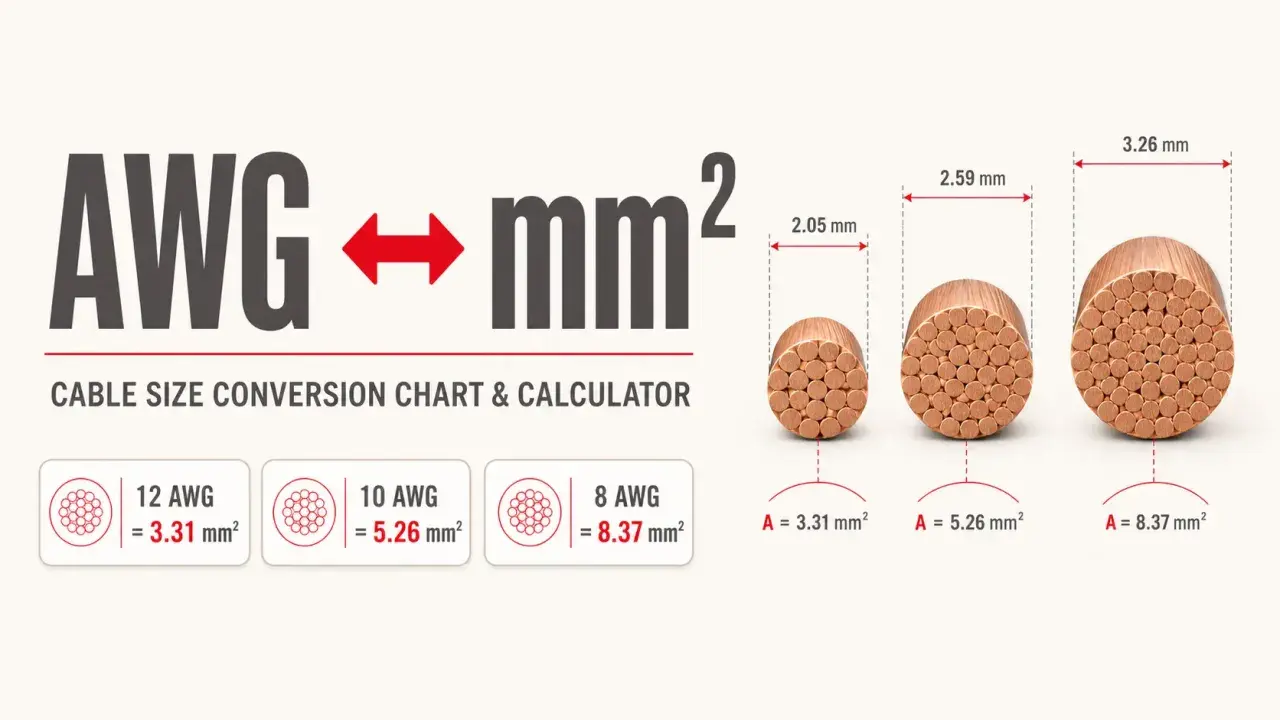

Przekrój 4 mm² nie oznacza jednej konkretnej średnicy
Oznaczenie 4 mm² opisuje pole przekroju poprzecznego przewodzącej żyły. Nie jest to średnica, promień ani wymiar zewnętrzny kabla. To ważne rozróżnienie, bo dwa przewody o tym samym przekroju mogą mieć inną budowę, izolację i średnicę całkowitą.
Dla idealnie okrągłej żyły jednodrutowej można obliczyć średnicę ze wzoru d = 2 × √(A/π). Po podstawieniu pola 4 mm² otrzymujemy około 2,26 mm. Jest to wartość geometryczna dla samego metalu, bez izolacji.
W praktyce przewody bywają jednodrutowe, wielodrutowe albo giętkie. Linka składa się z wielu cienkich drucików, pomiędzy którymi pozostają niewielkie przestrzenie, dlatego jej rzeczywisty wymiar nie musi dokładnie odpowiadać obliczeniu dla pełnego koła.
Ile naprawdę ma żyła o przekroju 4 mm²
| Rodzaj elementu | Orientacyjny wymiar | Co ta wartość oznacza |
|---|---|---|
| Idealna żyła okrągła | 2,26 mm | Wynik obliczenia matematycznego dla samego przewodnika |
| Okrągła żyła wielodrutowa | około 2,3-2,8 mm | Wymiar zależny od liczby i ułożenia drutów |
| Pojedyncza żyła z izolacją | zwykle około 4-6 mm | Średnica zależna od grubości i rodzaju izolacji |
| Kabel kilkużyłowy | kilka do kilkunastu milimetrów | Wymiar całego kabla zależny od liczby żył, powłoki i producenta |
Podane wartości dla przewodów w izolacji są tylko orientacyjne. Jeżeli planuję przeprowadzenie kabla przez dławnicę, peszel, przepust albo zacisk, sprawdzam średnicę zewnętrzną w karcie katalogowej konkretnego modelu. Samo oznaczenie 4 mm² nie wystarcza do dobrania rozmiaru osprzętu.
Pomiar suwmiarką także może wprowadzać w błąd. Zbyt mocne ściśnięcie linki spłaszcza ją, a pomiar po izolacji pokaże wymiar całego przewodu, nie przekrój miedzianej żyły.
Co przekrój 4 mm² mówi o obciążalności
Przewód miedziany 4 mm² często stosuje się w obwodach o większym obciążeniu, na przykład do kuchni, podgrzewaczy, gniazd warsztatowych, małych podrozdzielnic czy wybranych urządzeń automatyki. Nie oznacza to jednak, że każdy taki przewód można automatycznie zabezpieczyć wyłącznikiem 32 A.
Dopuszczalny prąd zależy między innymi od temperatury, rodzaju izolacji, liczby żył obciążonych, sposobu ułożenia oraz sąsiednich przewodów. Kabel w chłodnym powietrzu może odprowadzać ciepło znacznie lepiej niż kilka przewodów ułożonych razem w rurze lub w warstwie izolacji termicznej.
| Zabezpieczenie | Moc przy 230 V | Przykładowy charakter obciążenia |
|---|---|---|
| 16 A | około 3,68 kW | Obwód o umiarkowanym obciążeniu i dużym zapasie |
| 20 A | około 4,60 kW | Wybrane urządzenia jednofazowe, jeśli pozwala na to projekt |
| 25 A | około 5,75 kW | Obwód o większej mocy, po sprawdzeniu warunków chłodzenia |
| 32 A | około 7,36 kW | Rozwiązanie możliwe tylko przy odpowiednio dobranej instalacji |
To są wartości wynikające z prostego iloczynu napięcia i prądu, a nie gotowa instrukcja doboru zabezpieczenia. W instalacji domowej sprawdzam przede wszystkim warunek, w którym prąd obciążenia nie przekracza dopuszczalnej obciążalności przewodu, a zabezpieczenie chroni przewód przed przeciążeniem.
Równie ważny jest spadek napięcia. Przy długim przewodzie 4 mm² urządzenie może otrzymywać zbyt niskie napięcie mimo prawidłowego zabezpieczenia. W instalacjach automatyki domowej ma to znaczenie szczególnie przy siłownikach, bramach, pompach i długich odcinkach zasilających urządzenia na zewnątrz.
Jak dobrać przewód i zabezpieczenie do konkretnego obwodu
Nie zaczynam od pytania, jaki bezpiecznik pasuje do przewodu. Najpierw określam odbiornik, jego moc i sposób pracy, a dopiero później dobieram przekrój oraz zabezpieczenie. Taka kolejność ogranicza ryzyko sytuacji, w której większy wyłącznik maskuje zbyt słaby przewód.
- Oblicz prąd roboczy na podstawie mocy urządzenia i napięcia.
- Sprawdź długość trasy, ponieważ rośnie wtedy spadek napięcia.
- Ustal sposób ułożenia, na przykład w tynku, rurze, suficie podwieszanym, izolacji lub na korycie.
- Uwzględnij grupowanie przewodów i temperaturę otoczenia.
- Dobierz zabezpieczenie do obciążalności przewodu, charakteru odbiornika i prądu rozruchowego.
- Sprawdź zaciski, ich zakres przewodów oraz sposób zakończenia żyły.
W przypadku silników, transformatorów i zasilaczy impulsowych trzeba uwzględnić prąd rozruchowy. Z kolei obciążenia grzejne pobierają zwykle prąd bardziej stabilny, ale mogą pracować przez wiele godzin. W obu sytuacjach sam napis 4 mm² na izolacji nie rozwiązuje problemu doboru.
W rozdzielnicy inteligentnego domu przewód 4 mm² często trafia na zaciski modułu wykonawczego, stycznika albo listwy rozdzielczej. Sprawdzam wtedy nie tylko obciążalność żyły, ale również to, czy konkretny aparat przyjmuje przewód o takim przekroju. Czasem potrzebna jest tulejka, końcówka oczkowa albo przejście przez odpowiedni blok zaciskowy.
Gdzie najłatwiej popełnić błąd przy pomiarze i zakupie
Mylenie średnicy żyły ze średnicą kabla
To najczęstsza pomyłka. Jeżeli projektant wymaga otworu dla kabla o średnicy 10 mm, informacja o przekroju żyły 4 mm² nie pozwala jeszcze dobrać właściwego przepustu. Trzeba sprawdzić wymiar całego przewodu razem z izolacją i powłoką.
Dobieranie wyłącznika tylko na podstawie przekroju
Przekrój jest ważny, ale nie działa w oderwaniu od warunków montażu. Ten sam przewód może mieć inną dopuszczalną obciążalność w rurze, w ścianie, w izolacji cieplnej i na otwartym korycie. Dlatego automatyczne założenie, że 4 mm² zawsze oznacza 32 A, jest niebezpiecznym uproszczeniem.
Brak kontroli materiału żyły
Przewód miedziany i aluminiowy o tym samym przekroju nie mają identycznych właściwości. Aluminium ma większą rezystancję właściwą, wymaga właściwych zacisków i innej oceny połączeń. Przy modernizacji starszej instalacji sprawdzam materiał przed doborem aparatury.
Przeczytaj również: Wyłącznik różnicowoprądowy typu A czy AC? Co wybrać
Pomijanie końcówek i połączeń
Nawet dobrze dobrany przewód może się grzać w luźnym zacisku, zbyt małej tulejce albo nieodpowiednim złączu. Szczególnie przy linkach warto zastosować prawidłowo dobraną tulejkę zaciskową i sprawdzić moment dokręcenia podany przez producenta aparatu.
Co sprawdzić przed zakupem przewodu 4 mm²
Przed zakupem porównuję nie tylko przekrój, ale również oznaczenie przewodu, liczbę żył, klasę giętkości, rodzaj izolacji, zakres temperatur i deklarowaną średnicę zewnętrzną. Dla instalacji stałej inny będzie przewód instalacyjny, a inny kabel do urządzenia ruchomego lub połączenia w szafie automatyki.
- sprawdź, czy przewód ma żyłę miedzianą czy aluminiową,
- odczytaj średnicę zewnętrzną z karty katalogowej,
- dobierz dławnicę, peszel i zaciski do całego kabla,
- zweryfikuj dopuszczalny sposób ułożenia,
- nie zwiększaj zabezpieczenia bez ponownego sprawdzenia obciążalności i spadku napięcia.
Przy krótkim odcinku w typowej instalacji domowej 4 mm² może zapewnić duży zapas, ale przy długiej trasie ten zapas może zniknąć przez spadek napięcia. Właśnie dlatego w praktyce bardziej ufam pełnym obliczeniom i dokumentacji producenta niż samej średnicy zmierzonej linijką.
Średnica to dopiero początek bezpiecznego doboru
Dla samej, idealnie okrągłej żyły 4 mm² można przyjąć około 2,26 mm średnicy. Rzeczywisty przewód będzie jednak większy, a jego obciążalność zależy od izolacji, sposobu ułożenia, temperatury, długości i zastosowanego zabezpieczenia.
Jeżeli przewód ma zasilać urządzenie o dużej mocy albo element instalacji inteligentnego domu pracujący stale, traktuję tę wartość jako punkt wyjścia, nie gotową odpowiedź. Ostateczny dobór powinien uwzględniać cały obwód, a w razie wątpliwości zostać sprawdzony przez elektryka z odpowiednimi uprawnieniami.
