Nowy dom może mieć poprawnie wykonane uziemienie, a mimo to elektronika nadal będzie narażona na skutki wyładowań. Seria PN-EN 62305 porządkuje zasady projektowania ochrony odgromowej, doboru przewodów, połączeń wyrównawczych i ograniczników przepięć. Poniżej pokazuję, jak przełożyć te wymagania na praktyczne rozwiązania dla domu, instalacji alarmowej, automatyki i urządzeń sieciowych.
Skuteczna ochrona odgromowa wymaga połączenia przewodów, uziemienia i zabezpieczeń
- Cztery części normy obejmują zasady ogólne, analizę ryzyka, ochronę konstrukcji oraz ochronę urządzeń elektrycznych i elektronicznych.
- Przewody odprowadzające powinny być możliwie proste, rozmieszczone wokół budynku i prowadzone z zachowaniem odstępów od instalacji.
- Ogranicznik typu 1 chroni przed częścią prądu piorunowego, typ 2 przed przepięciami w rozdzielnicy, a typ 3 zabezpiecza pojedyncze urządzenia.
- Ochrona automatyki musi obejmować także przewody Ethernet, alarmowe, antenowe, fotowoltaiczne i sterujące.
- Sam pomiar rezystancji uziemienia nie potwierdza jeszcze poprawności całego systemu.
Co obejmuje seria norm dotyczących ochrony odgromowej
To nie jest dokument opisujący jeden piorunochron ani konkretny model ogranicznika. Seria dzieli problem na kilka uzupełniających się obszarów, dzięki czemu można ocenić zarówno ryzyko, jak i sposób wykonania instalacji.
| Część | Zakres | Znaczenie praktyczne |
|---|---|---|
| 62305-1 | Zasady ogólne | Wyjaśnia zjawiska piorunowe, rodzaje szkód i podstawowe środki ochrony. |
| 62305-2 | Zarządzanie ryzykiem | Pomaga ocenić, czy ochrona odgromowa jest potrzebna i jaki poziom zabezpieczenia zastosować. |
| 62305-3 | Uszkodzenia fizyczne i zagrożenie życia | Dotyczy zwodów, przewodów odprowadzających, uziemienia oraz napięć dotykowych i krokowych. |
| 62305-4 | Ochrona urządzeń elektrycznych i elektronicznych | Opisuje ograniczanie przepięć, połączenia wyrównawcze i ochronę przed zakłóceniami elektromagnetycznymi. |
W Polsce w 2025 roku opublikowano nowe wydania oznaczone jako PN-EN IEC 62305:2025-09, początkowo w wersji angielskiej. Starsze części z lat 2011-2012 zostały wycofane lub zastąpione, dlatego przy nowym projekcie trzeba sprawdzić aktualny status dokumentu w Polskim Komitecie Normalizacyjnym. W przypadku istniejących instalacji sama zmiana oznaczenia normy nie oznacza automatycznie konieczności ich przebudowy, ale remont, rozbudowa albo montaż fotowoltaiki to dobry moment na ponowną ocenę ochrony.
Jak prowadzić przewody odgromowe i odprowadzające

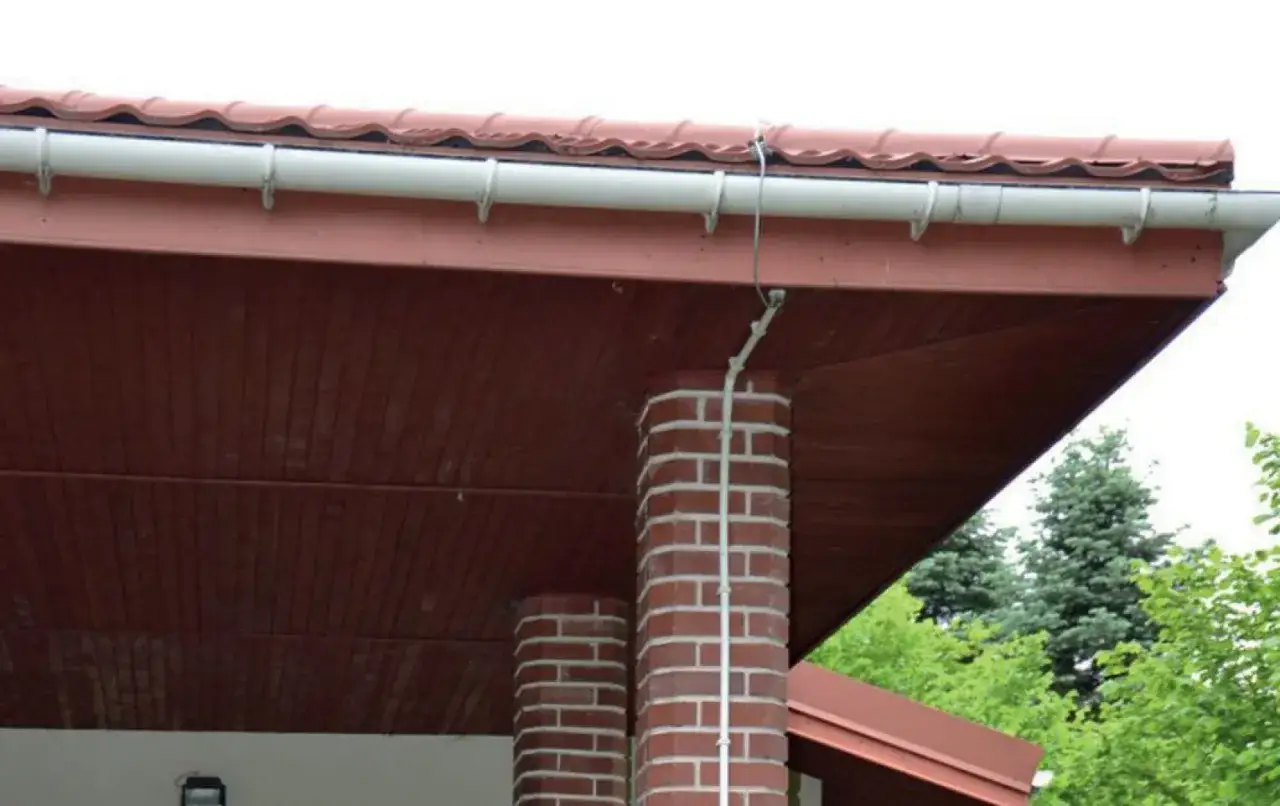

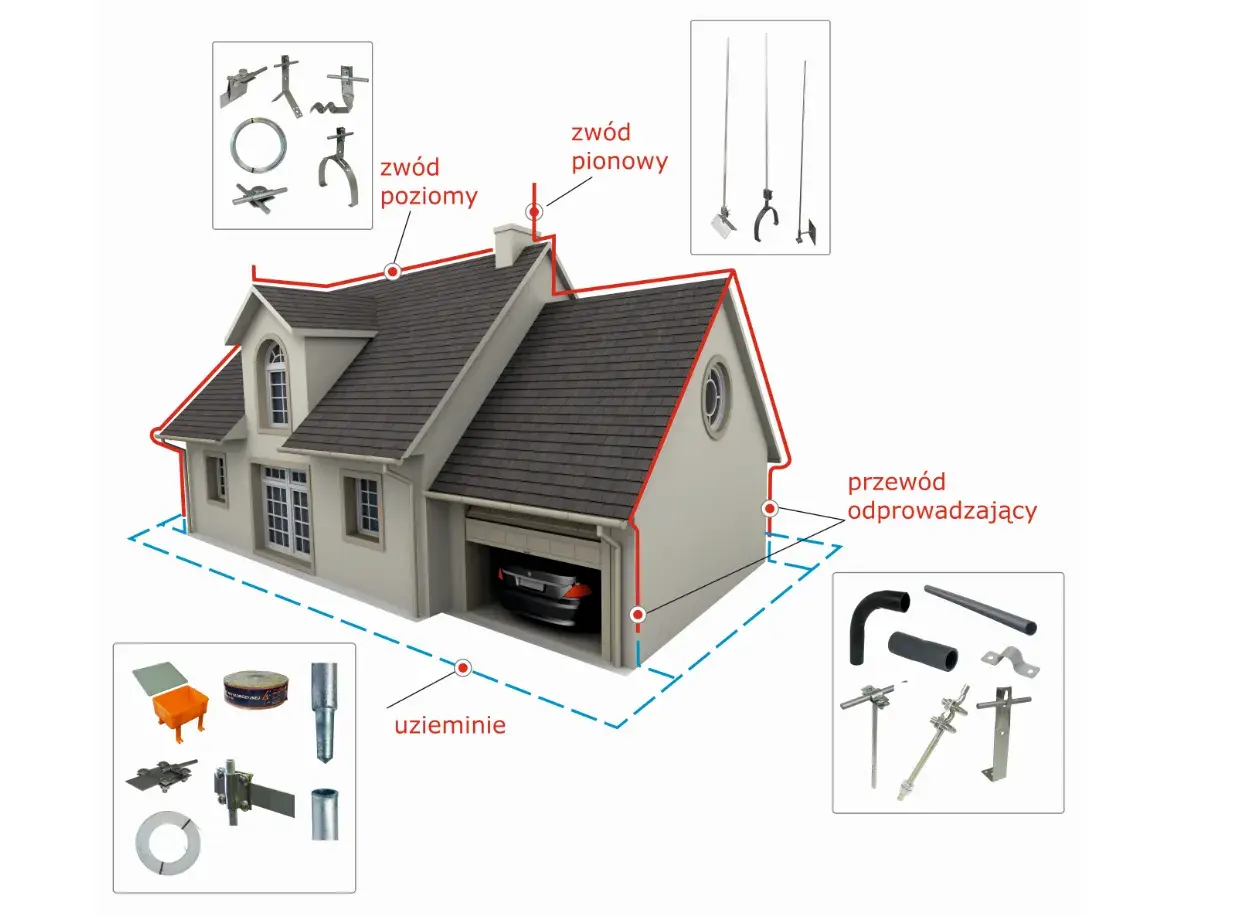

Zewnętrzny system ochrony składa się ze zwodów, przewodów odprowadzających i uziomu. Zwody przejmują wyładowanie, przewody kierują prąd do ziemi, a uziemienie rozprasza go w gruncie. Każdy element ma znaczenie, dlatego gruby przewód na dachu nie naprawi błędów popełnionych przy połączeniach lub uziemieniu.
Przewody odprowadzające należy prowadzić możliwie prosto i pionowo. Ostre załamania, ciasne pętle i niepotrzebne wydłużanie trasy zwiększają impedancję, czyli utrudniają przepływ bardzo szybkiego impulsu piorunowego. W praktyce przewody powinny być rozmieszczone wokół budynku, a nie skupione tylko przy jednej ścianie.
| Klasa ochrony LPS | Typowy maksymalny odstęp między przewodami odprowadzającymi | Gdzie ma znaczenie |
|---|---|---|
| I i II | około 10 m | Obiekty o wyższym poziomie ryzyka. |
| III | około 15 m | Wiele standardowych budynków mieszkalnych i usługowych. |
| IV | około 20 m | Obiekty o niższych wymaganiach ochronnych. |
Są to wartości orientacyjne wynikające z klasy LPS, czyli poziomu ochrony odgromowej. Ostateczne rozmieszczenie zależy od geometrii budynku, rodzaju dachu, wystających elementów i zastosowanych przewodów naturalnych. W typowym obiekcie powinny występować co najmniej dwa przewody odprowadzające, prowadzone możliwie równomiernie po obwodzie.
Materiał i przekrój przewodu
W instalacjach stosuje się najczęściej miedź, aluminium albo stal ocynkowaną. Często spotykane minimalne przekroje przewodów pełnych wynoszą około 50 mm² dla miedzi, 70 mm² dla aluminium i 50 mm² dla stali, ale dobór zależy również od miejsca montażu, odporności korozyjnej, sposobu mocowania i wymagań konkretnego systemu.
Nie łączyłbym przypadkowo miedzi z aluminium. W obecności wilgoci może powstać korozja elektrochemiczna, która po kilku latach osłabi połączenie. Do takich miejsc stosuje się zaciski bimetaliczne albo elementy przeznaczone przez producenta do łączenia konkretnych materiałów.
Przewody naturalne i rozwiązania izolowane
Jako część przewodu odprowadzającego może zostać wykorzystana metalowa konstrukcja budynku, jeśli ma odpowiednią ciągłość elektryczną, przekrój i odporność mechaniczną. Nie zakładałbym jednak, że każda stalowa elewacja, balustrada czy rura automatycznie spełnia te warunki.
Jeżeli zachowanie odstępu od instalacji jest trudne, można zastosować izolowany przewód wysokonapięciowy albo odseparowane urządzenie piorunochronne. Takie rozwiązanie bywa szczególnie przydatne przy antenach, instalacjach fotowoltaicznych, kominach, masztach kamer i urządzeniach na dachu.
Odstęp separacyjny decyduje o bezpieczeństwie instalacji
Przewód odprowadzający podczas wyładowania może znaleźć się pod bardzo wysokim napięciem względem metalowych elementów budynku. Dlatego nie powinien być prowadzony tuż obok przewodów zasilających, kabli alarmowych, rur, metalowych kanałów wentylacyjnych ani konstrukcji wsporczej anteny.
Ten wymagany dystans nazywa się odstępem separacyjnym. Jego wartość zależy między innymi od klasy LPS, materiału izolacyjnego, długości odcinka oraz tego, jaką część prądu piorunowego przejmuje dana trasa. Nie ma jednej bezpiecznej odległości, którą można zastosować w każdym domu.
Najczęstszy błąd widzę przy modernizacji budynków, gdy przewód odgromowy zostaje poprowadzony obok istniejącej instalacji alarmowej albo przewodu sterującego roletami. Nawet jeśli kable się nie stykają, silne pole elektromagnetyczne może wywołać przepięcie i uszkodzić centralę, moduły wejść lub urządzenia sieciowe.
Jeżeli zachowanie odstępu jest niemożliwe, projektant może przewidzieć połączenia wyrównawcze, ekranowanie, przewód izolowany lub odpowiednio dobrane SPD. Nie warto wykonywać takiego połączenia „na oko”, bo przypadkowe zwarcie przewodu odgromowego z instalacją może skierować część prądu piorunowego do wnętrza budynku.
Jak dobrać ograniczniki przepięć do domu i automatyki
Ogranicznik przepięć, nazywany również SPD, nie zastępuje piorunochronu. Jego zadaniem jest ograniczenie krótkotrwałego wzrostu napięcia i odprowadzenie energii do układu uziemiającego. Żeby zadziałał, musi być prawidłowo dobrany do sieci, zabezpieczonego obwodu i przewidywanego poziomu udaru.
| Typ SPD | Zastosowanie | Najważniejsza cecha |
|---|---|---|
| Typ 1 | Główna rozdzielnica w budynku z instalacją odgromową lub z możliwością dopływu części prądu piorunowego | Odporność na prąd udarowy o przebiegu 10/350 μs. |
| Typ 2 | Rozdzielnice główne i podrozdzielnice | Ochrona przed przepięciami indukowanymi i łączeniowymi. |
| Typ 3 | Bezpośrednio przy wrażliwym urządzeniu | Końcowe ograniczenie napięcia, zwykle przy elektronice. |
W wielu domach sensownym rozwiązaniem jest kombinowany SPD typu 1+2 w rozdzielnicy głównej oraz dodatkowy typ 2 w dalszej rozdzielnicy. Typ 3 może chronić centralę alarmową, serwer domowy, sterownik automatyki albo telewizor, ale tylko wtedy, gdy wcześniejsze stopnie są ze sobą skoordynowane.
Przeczytaj również: RCBO - co to jest i jak dobrać je do instalacji?
Parametry, których nie należy pomijać
Przy wyborze ogranicznika sprawdzam przede wszystkim układ sieci, napięcie trwałej pracy Uc, poziom ochrony Up oraz parametry prądu udarowego. W przypadku typu 1 istotny jest także prąd impulsowy Iimp, a dla typu 2 prąd wyładowczy In i maksymalny Imax.
Równie ważna jest długość przewodów przyłączeniowych. Powinny być krótkie, proste i prowadzone bez pętli, ponieważ każdy dodatkowy odcinek zwiększa napięcie pozostające na chronionym urządzeniu. Producenci często wskazują łączną długość przewodów rzędu 0,5 m jako praktyczny limit, ale zawsze trzeba sprawdzić instrukcję konkretnego aparatu i układ instalacji.
Nie wolno chronić wyłącznie przewodu zasilającego
W inteligentnym domu prąd może dostać się do urządzeń nie tylko przez instalację 230 V. Równie podatne są przewody Ethernet, magistrale automatyki, linie alarmowe, kable kamer, anteny, przewody domofonowe oraz instalacja fotowoltaiczna po stronie AC i DC.
Jeżeli zabezpieczona jest tylko rozdzielnica, a kabel Ethernet wychodzi do kamery na elewacji, elektronika nadal ma drogę dla przepięcia. W takiej sytuacji stosuje się ograniczniki dla torów danych, dobrane do rodzaju transmisji, napięcia roboczego, prędkości i sposobu ekranowania.
Przy fotowoltaice trzeba rozpatrzyć osobno stronę stałoprądową, przewody prowadzone na dachu i zasilanie falownika. Długie pętle między panelami a falownikiem zwiększają ryzyko przepięć indukowanych. Podobnie działa przewód kamery poprowadzony równolegle do przewodu odprowadzającego.
Najlepszy efekt daje strefowa koncepcja ochrony. W punkcie wejścia instalacji do budynku wykonuje się połączenie wyrównawcze, a dalej stopniuje ochronę wraz ze zbliżaniem się do wrażliwego urządzenia. Dzięki temu nie próbuje się zatrzymać całej energii jednym małym modułem w gniazdku.
Błędy, które najczęściej osłabiają ochronę
- Zastosowanie tylko typu 2 w budynku, do którego może wpłynąć część prądu piorunowego.
- Zbyt długie przewody SPD prowadzone swobodną pętlą w rozdzielnicy.
- Brak ochrony linii sygnałowych prowadzących na zewnątrz budynku.
- Łączenie różnych metali bez właściwych zacisków i ochrony przed korozją.
- Prowadzenie przewodów odgromowych tuż przy kablach alarmowych, antenowych i sterujących.
- Traktowanie rezystancji uziemienia jako jedynego kryterium poprawności.
- Brak kontroli po remoncie dachu, montażu paneli PV, anteny albo klimatyzacji.
Sam wynik pomiaru, na przykład 10 Ω, nie mówi jeszcze, czy system działa prawidłowo. Liczy się także ciągłość przewodów, jakość zacisków, geometria uziomu, połączenie z główną szyną wyrównawczą i zachowanie odstępów. Uziemienie o niskiej rezystancji może współistnieć z uszkodzonym przewodem odprowadzającym.
Po wykonaniu instalacji warto otrzymać dokumentację z opisem klasy LPS, zastosowanych przewodów, uziomu, ograniczników i punktów kontrolnych. Przy domu z automatyką dopisałbym do niej również listę wszystkich kabli wychodzących na zewnątrz. To ułatwia późniejszą rozbudowę i pozwala uniknąć przypadkowego pominięcia nowego obwodu.
Jak podejść do ochrony odgromowej podczas budowy lub modernizacji
- Rozpocznij od analizy ryzyka, a nie od zakupu konkretnego ogranicznika.
- Ustal klasę LPS i przebieg zwodów, przewodów odprowadzających oraz uziomu.
- Sprawdź wszystkie instalacje metalowe i przewody wychodzące poza budynek.
- Zaplanuj odstępy separacyjne przed ułożeniem kabli alarmowych, sieciowych i zasilających.
- Dobierz SPD do układu sieci, spodziewanego udaru i rodzaju chronionych urządzeń.
- Wykonaj pomiary i kontrolę połączeń, a później powtarzaj przeglądy po zmianach w instalacji.
Najrozsądniej zaplanować ochronę już na etapie projektu, zwłaszcza gdy budynek ma panele fotowoltaiczne, pompę ciepła, automatykę bramy, monitoring albo rozbudowaną sieć komputerową. Wtedy można ukryć przewody, przygotować szyny wyrównawcze i ograniczyć liczbę kosztownych przeróbek.
Co sprawdzić przed podpisaniem odbioru instalacji
Poprosiłbym wykonawcę o wskazanie, którędy płynie prąd piorunowy, gdzie znajdują się punkty kontrolne i jakie obwody zostały zabezpieczone. Jeżeli odpowiedź ogranicza się do informacji, że „jest uziemienie i bezpiecznik przepięciowy”, dokumentacja jest prawdopodobnie zbyt ogólna.
Dobra instalacja odgromowa nie polega na zastosowaniu jednego grubego przewodu ani na zamontowaniu najdroższego modułu w rozdzielnicy. O bezpieczeństwie decyduje cały układ: ciągłe przewody, poprawne uziemienie, wyrównanie potencjałów, odstępy separacyjne i skoordynowane ograniczniki. Tak zaprojektowana ochrona ma realną szansę zabezpieczyć zarówno budynek, jak i elektronikę, od której zależy działanie współczesnego domu.
