Po zgaszeniu lampy LED wciąż widać delikatną poświatę, miganie albo krótkie rozbłyski? Najczęściej nie oznacza to uszkodzenia samych diod. Przyczyną może być energia zgromadzona w kondensatorze zasilacza, niewielki prąd upływu przez wyłącznik albo pojemnościowe sprzężenie przewodów. Poniżej pokazuję, jak rozpoznać źródło problemu, kiedy wystarczy element rozładowujący, a kiedy instalację powinien sprawdzić elektryk.
Najważniejszy wniosek jest prosty
- Krótkie świecenie po wyłączeniu zwykle wynika z rozładowywania kondensatora w zasilaczu LED.
- Ciągła poświata lub miganie częściej wskazuje na prąd upływu, podświetlany włącznik albo elektroniczny moduł sterujący.
- Rezystor rozładowujący ma sens w obwodach niskonapięciowych, ale nie wolno dobierać go bez obliczeń do instalacji 230 V.
- Przy napięciu sieciowym skutecznym rozwiązaniem bywa moduł antymigotaniowy, właściwy łącznik lub przekaźnik z przewodem neutralnym.
- Przed pracą trzeba wyłączyć wyłącznik nadprądowy i sprawdzić brak napięcia, a nie polegać wyłącznie na pozycji klawisza.
Dlaczego LED świeci po wyłączeniu zasilania
W typowej lampie LED znajduje się układ zasilający, a jego częścią jest kondensator wygładzający. Podczas pracy gromadzi on energię, aby stabilizować napięcie dla diod. Po odłączeniu zasilania energia nie znika natychmiast, lecz przepływa przez elektronikę lampy. Efektem może być krótkie świecenie przez kilka sekund, stopniowe wygasanie albo pojedynczy błysk.
Jeżeli poświata trwa bardzo długo, kondensator nie musi być jedynym winowajcą. Nawet prąd o wartości kilku miliamperów lub mniej może wystarczyć, aby nowoczesna lampa LED świeciła słabo, ponieważ jej układ pobiera znacznie mniej energii niż tradycyjna żarówka. W takim przypadku kondensator w lampie powoli się ładuje, a sterownik co jakiś czas zasila diody.
Sam kondensator czy prąd upływu
W praktyce rozróżniam dwa scenariusze. Jeśli światło gaśnie płynnie w ciągu kilku sekund, najpierw podejrzewam ładunek zgromadzony w kondensatorze. Jeśli lampa żarzy się bez przerwy, pulsuje co kilkanaście sekund albo reaguje na dotknięcie przewodu, bardziej prawdopodobny jest prąd docierający do niej mimo wyłączenia.
Źródłem takiego prądu może być podświetlany wyłącznik, ściemniacz, czujnik ruchu, przekaźnik elektroniczny lub moduł automatyki zasilany bez przewodu neutralnego. Czasem wystarcza również długi odcinek przewodów ułożonych obok siebie. Tworzą one niewielką pojemność, przez którą do wyłączonej lampy przedostaje się słaby prąd.
Co oznacza czas świecenia po wyłączeniu
Czas wygaszania daje całkiem dobrą wskazówkę diagnostyczną. Kondensator rozładowuje się zgodnie z zależnością określaną jako stała czasowa τ = R × C, gdzie R oznacza rezystancję obciążenia, a C pojemność. Po około pięciu stałych czasowych napięcie spada do poziomu, przy którym świecenie zwykle przestaje być widoczne.
| Objaw | Najbardziej prawdopodobna przyczyna | Pierwsze działanie |
|---|---|---|
| Krótki błysk po wyłączeniu | Ładunek w kondensatorze zasilacza | Sprawdzenie, czy zjawisko jest powtarzalne i krótkie |
| Jasna poświata przez kilka sekund | Rozładowywanie kondensatora lub sterownika LED | Test z inną lampą |
| Ciągłe delikatne świecenie | Prąd upływu przez łącznik, ściemniacz lub automatykę | Odłączenie podświetlenia albo test bez modułu sterującego |
| Okresowe miganie | Powolne ładowanie i cykliczne uruchamianie sterownika | Sprawdzenie kompatybilności lampy z instalacją |
| Świecenie po wyłączeniu kilku obwodów naraz | Błąd połączeń, sprzężenie przewodów lub niewłaściwie rozłączany przewód | Pomiar przez elektryka |
Dla przykładu kondensator 1000 µF z rezystorem 10 kΩ ma stałą czasową około 10 sekund, więc praktyczne rozładowanie może trwać mniej więcej minutę. To przykład dla niskiego napięcia. Nie można przenosić takiego doboru bezpośrednio do obwodu 230 V, ponieważ rezystor podłączony do sieci musiałby wytrzymać odpowiednie napięcie i wydzielaną moc.
Jak bezpiecznie znaleźć źródło problemu
Zaczynam od najprostszej próby, czyli wymiany lampy na inny model. Jeśli po wymianie zjawisko znika, problem leży prawdopodobnie w konstrukcji konkretnego zasilacza LED, a nie w instalacji. Tanie lampy z uproszczonymi układami wejściowymi są na to bardziej podatne.
Prosta kolejność sprawdzania
- Wyłącz obwód w rozdzielnicy i sprawdź brak napięcia odpowiednim testerem.
- Podłącz inną, najlepiej markową lampę LED o podobnej mocy.
- Sprawdź, czy wyłącznik ma podświetlenie, neonówkę albo elektronikę dotykową.
- Jeśli obwodem steruje ściemniacz, czujnik lub przekaźnik smart, odłącz ten element tylko zgodnie z jego instrukcją.
- Zwróć uwagę, czy wyłącznik rozłącza przewód fazowy, a nie neutralny.
Podświetlany łącznik jest częstym źródłem problemu, bo jego mała lampka kontrolna potrzebuje minimalnego przepływu prądu nawet wtedy, gdy główne światło jest wyłączone. Dla tradycyjnej żarówki taki prąd był niezauważalny, natomiast elektronika LED może go zmagazynować i wykorzystać do krótkiego świecenia.
Nie polecam sprawdzania instalacji przez przypadkowe zwieranie przewodów ani dotykanie zacisków. Kondensator może zachować napięcie po odłączeniu zasilania, a gniazdo lub oprawa 230 V może pozostać niebezpieczne przy błędnym rozłączeniu przewodów. Pomiar napięcia powinien wykonać elektryk, jeśli nie masz doświadczenia z instalacjami elektrycznymi.
Jak usunąć poświatę w obwodzie LED
Rozwiązanie zależy od tego, czy problem występuje po stronie niskiego napięcia, czy w instalacji 230 V. To ważne rozróżnienie, bo element, który jest bezpieczny w obwodzie 12 V, może być całkowicie nieodpowiedni po podłączeniu do sieci.
Rezystor rozładowujący w obwodzie niskonapięciowym

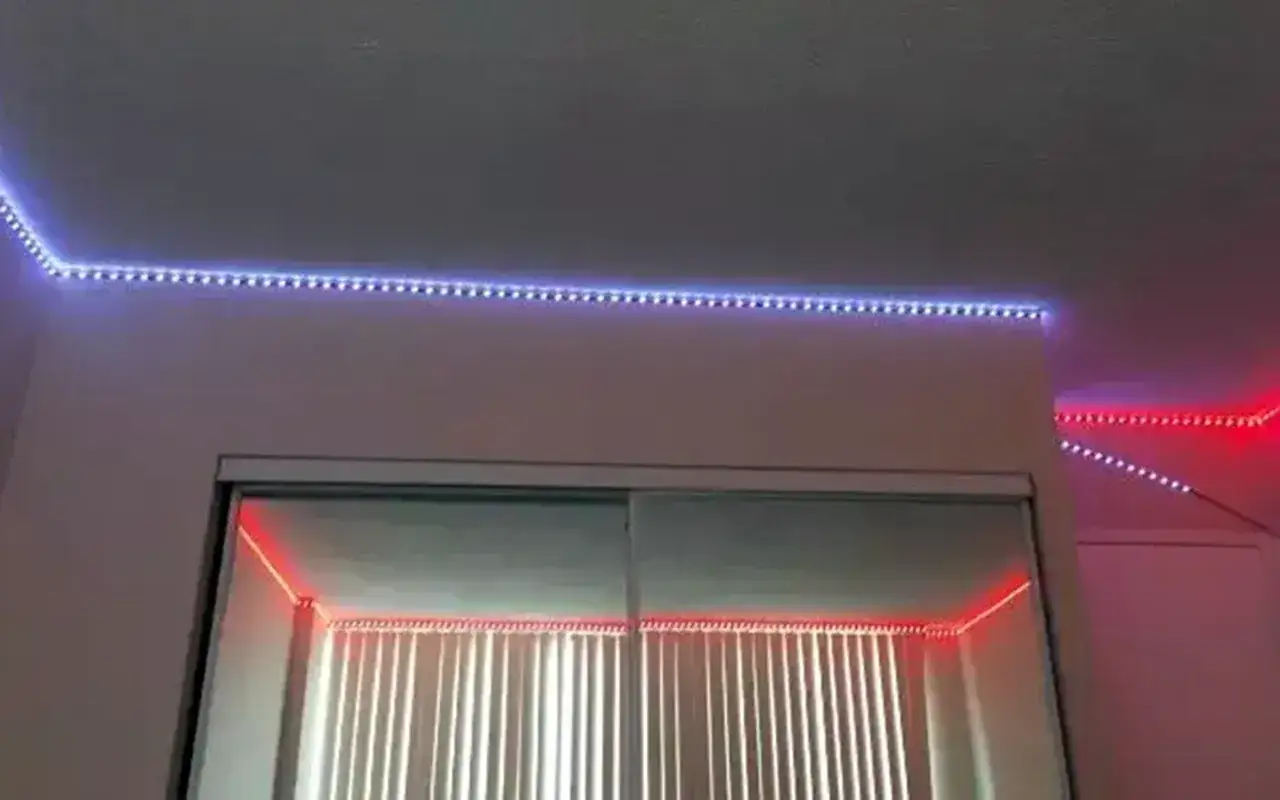

W taśmach LED, modułach 12 V i prostych układach elektronicznych można zastosować rezystor równolegle do kondensatora albo obciążenia. Taki element nazywa się często rezystorem bleeder. Pobiera niewielki prąd i rozładowuje kondensator po odłączeniu zasilania.
Przy zasilaniu 12 V rezystor 10 kΩ pobiera początkowo około 1,2 mA i wydziela około 0,014 W. W wielu prostych układach wystarcza rezystor o mocy 0,25 W, ale ostateczny dobór zależy od napięcia, pojemności oraz czasu, w którym światło ma zgasnąć. Zbyt mała rezystancja niepotrzebnie obciąży zasilacz.
Moduł antymigotaniowy przy napięciu sieciowym
W instalacjach 230 V stosuje się gotowe moduły kompensacyjne, nazywane też bypassami lub modułami antymigotaniowymi. Ich zadaniem jest przejęcie niewielkiego prądu upływu tak, aby nie ładował on kondensatora w lampie LED. Zwykle montuje się je równolegle do oprawy, zgodnie z instrukcją producenta.
Nie należy jednak wkładać do puszki przypadkowego kondensatora z szuflady. Element pracujący bezpośrednio w sieci musi mieć właściwą klasę bezpieczeństwa, na przykład kondensator przeciwzakłóceniowy klasy X2, a cały układ powinien być przeznaczony do danego zastosowania. Błędny dobór może zwiększyć prąd upływu, powodować zadziałanie wyłącznika różnicowoprądowego albo stworzyć zagrożenie pożarowe.
Przeczytaj również: Ile to jest 1 wat? Wzory, obliczenia i dobór zasilacza
Wymiana elementu sterującego
Czasem najczystszym rozwiązaniem jest wymiana podświetlanego wyłącznika na zwykły albo zastosowanie ściemniacza przeznaczonego do lamp LED. W instalacjach inteligentnego domu dobrze sprawdza się moduł, który ma przewód neutralny i nie musi zasilać swojej elektroniki przez wyłączoną lampę.
W przypadku przekaźników bez przewodu neutralnego warto sprawdzić minimalną moc obciążenia oraz informację o konieczności użycia bypassu. Sam fakt, że moduł działa z jedną lampą, nie oznacza jeszcze pełnej kompatybilności. Czasem większa lampa działa poprawnie, a mała żarówka LED zaczyna pulsować, ponieważ pobiera zbyt mało prądu.
Kiedy kondensator jest normalnym zjawiskiem, a kiedy usterką
Nie każde świecenie po wyłączeniu wymaga naprawy. Jeśli dioda gaśnie po jednej lub dwóch sekundach, a obudowa lampy nie nagrzewa się nadmiernie, może to być zwykła cecha układu zasilającego. Kondensator przechowuje energię właśnie po to, aby stabilizować napięcie, więc całkowicie natychmiastowe wygaszenie nie zawsze jest możliwe.
Inaczej traktuję sytuację, w której lampa świeci przez wiele minut, regularnie miga albo problem pojawił się nagle. Może to oznaczać uszkodzenie zasilacza, pogorszenie izolacji, wilgoć w puszce, luźne połączenie lub niewłaściwe połączenie przewodu neutralnego. W takim przypadku dokładanie rezystora bez diagnozy jest tylko maskowaniem objawu.

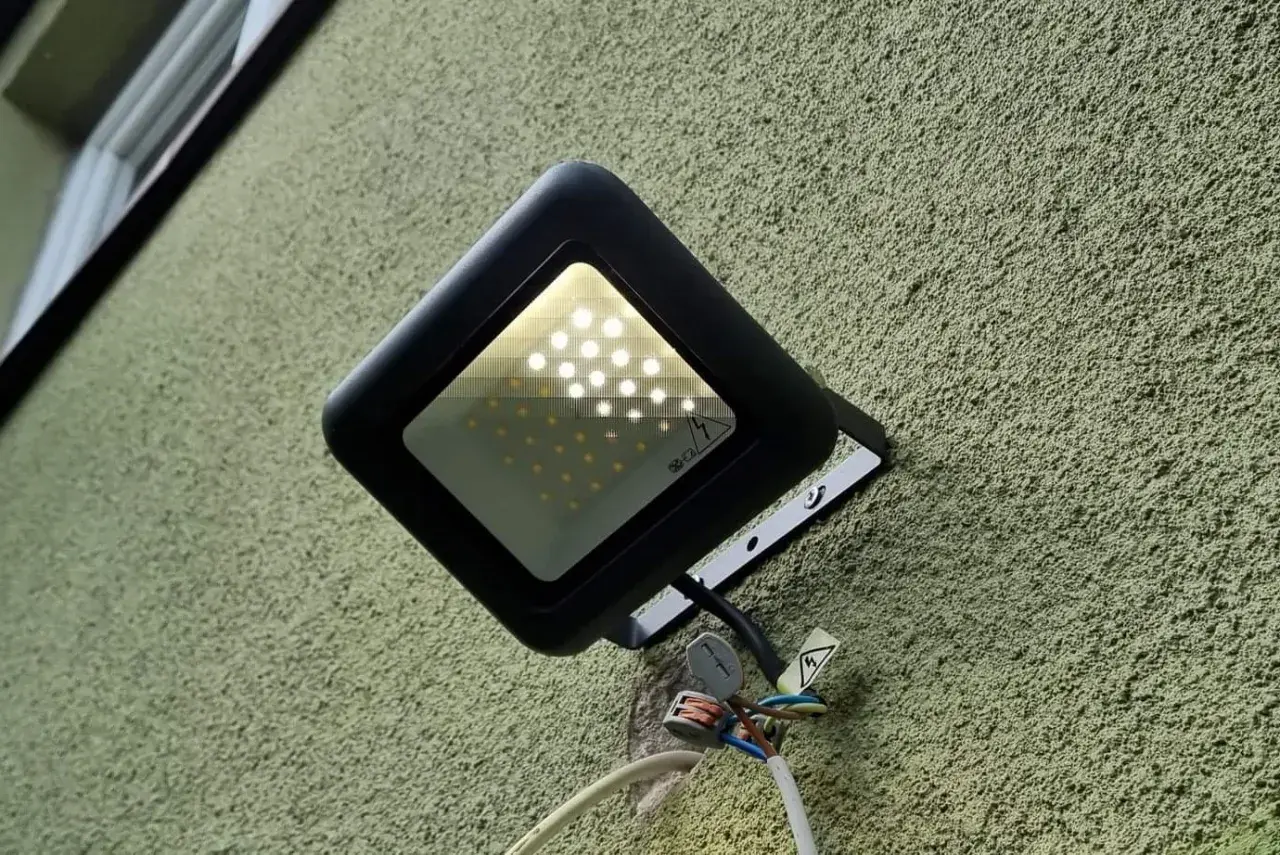

Szczególną ostrożność zachowuję przy oprawach metalowych, instalacjach zewnętrznych i obwodach chronionych przez wyłącznik różnicowoprądowy. Jeżeli różnicówka wyzwala, pojawia się zapach przegrzanej izolacji albo napięcie występuje na oprawie mimo wyłączenia, potrzebny jest pomiar instalacji i kontrola przez uprawnionego elektryka.
Co sprawdzić przed wymianą całej instalacji
Najpierw ustal, czy światło tylko przez chwilę wygasa, czy faktycznie otrzymuje prąd po wyłączeniu. Ta różnica często pozwala od razu wskazać kierunek działania. Krótkie rozładowanie kondensatora jest zwykle normalne, natomiast stała poświata wymaga sprawdzenia łącznika, sterownika i sposobu prowadzenia przewodów.
- W obwodzie 12 V zacznij od obliczenia rezystora rozładowującego.
- W obwodzie 230 V wybierz gotowy moduł przeznaczony do lamp LED albo zleć montaż elektrykowi.
- Przy automatyce domowej sprawdź, czy przekaźnik wymaga przewodu neutralnego i czy producent przewiduje bypass.
- Nie zwieraj kondensatora śrubokrętem i nie montuj przypadkowych elementów bez właściwych parametrów.
Najczęściej wystarcza wymiana podświetlanego łącznika, zastosowanie kompatybilnej lampy albo prawidłowo dobranego modułu antymigotaniowego. Jeśli jednak po wyłączeniu LED nadal świeci wyraźnie lub instalacja zachowuje się niestabilnie, potraktuj to jako sygnał do pomiaru, a nie jako drobną niedogodność.
