Przetwornice impulsowe bez błędów - jak dobrać właściwy model?

Gdy napięcie zasilające zmienia się wraz z obciążeniem, długością przewodów albo stanem akumulatora, elektronika może działać niestabilnie, resetować się lub przegrzewać. Stabilizatory impulsowe pomagają utrzymać wymagany poziom napięcia, a przy tym zwykle tracą znacznie mniej energii niż układy liniowe. Wyjaśniam, jak działają, czym różnią się topologie buck, boost i buck-boost, gdzie sprawdzają się w automatyce domowej oraz jak dobrać je bez typowych błędów.

Na czym polega działanie układu impulsowego

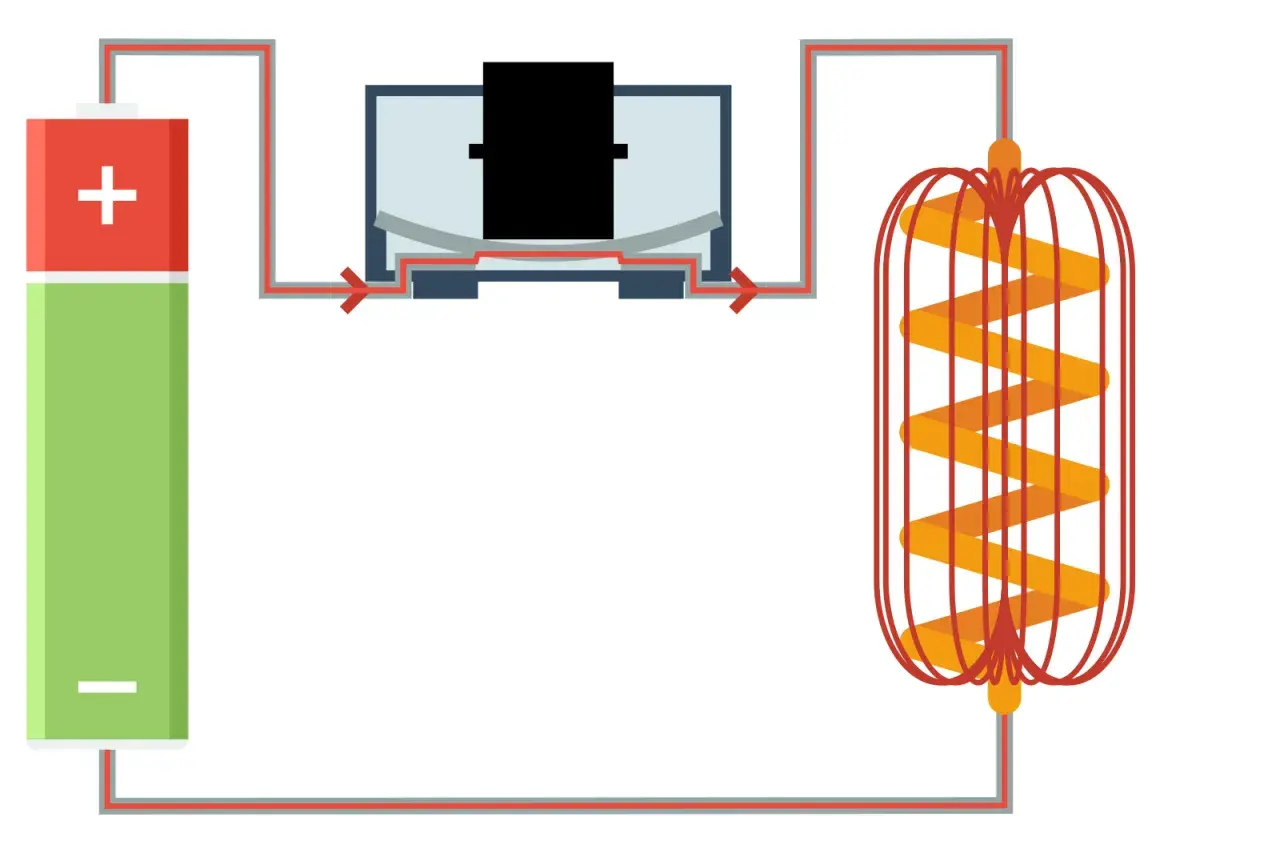

Najprościej mówiąc, taki regulator nie „spala” nadmiaru napięcia, tylko przekazuje energię porcjami. Tranzystor przełączający pracuje bardzo szybko, a cewka i kondensator wygładzają te impulsy tak, aby na wyjściu powstało stabilne napięcie stałe.

Sterownik mierzy napięcie wyjściowe przez pętlę sprzężenia zwrotnego. Jeżeli obciążenie zaczyna pobierać więcej prądu, układ zmienia współczynnik wypełnienia PWM, czyli proporcję czasu włączenia tranzystora do całego okresu pracy. Dzięki temu napięcie może pozostać na przykład na poziomie 5 V, mimo że wejście ma od 9 do 16 V.

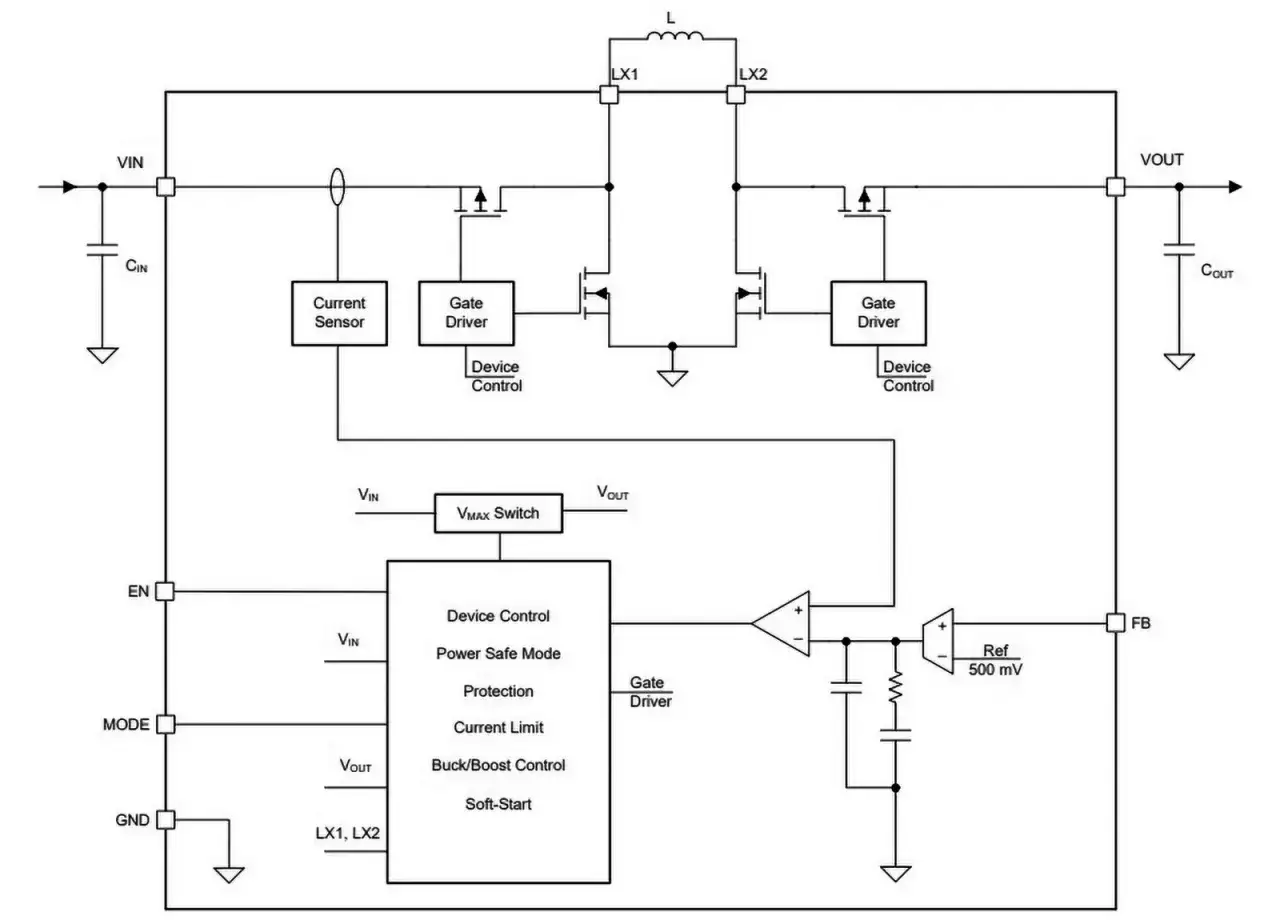

Typowy układ składa się z kontrolera, tranzystora lub tranzystorów MOSFET, cewki, diody albo drugiego tranzystora synchronicznego oraz kondensatorów. Cewka magazynuje energię, a kondensator ogranicza szybkie zmiany napięcia. Właśnie dlatego dobór tych elementów i ich rozmieszczenie na płytce ma duże znaczenie dla sprawności i poziomu zakłóceń.

Nie należy oczekiwać idealnie gładkiego napięcia. Przełączanie zawsze powoduje pewne tętnienia wyjściowe, czyli niewielkie okresowe wahania napięcia. W układzie z mikrokontrolerem mogą one być nieistotne, ale dla toru audio, precyzyjnego pomiaru albo odbiornika radiowego potrzebne będą dodatkowe filtry LC, ferryt lub końcowy stabilizator liniowy.

Najważniejsze topologie i ich zastosowania

Rodzaj przetwornicy powinien wynikać z relacji między napięciem źródła a napięciem potrzebnym odbiornikowi. W praktyce nie zaczynam od marki modułu, tylko od odpowiedzi na pytanie, czy napięcie wejściowe będzie zawsze wyższe, zawsze niższe, czy może zmieniać się w szerokim zakresie.

Buck sprawdza się w większości instalacji niskonapięciowych

Przetwornica obniżająca jest naturalnym wyborem, gdy z zasilacza 24 V chcę uzyskać 12 V dla urządzenia albo 5 V dla elektroniki sterującej. W instalacjach automatyki domowej pozwala zasilać lokalne moduły bez prowadzenia osobnego przewodu zasilającego dla każdego poziomu napięcia.

Przy większej różnicy napięć układ impulsowy ma wyraźną przewagę nad liniowym. Zmiana 24 V na 5 V przy prądzie 1 A oznaczałaby w stabilizatorze liniowym stratę około 19 W w postaci ciepła. Dobrze dobrany buck może w podobnym zadaniu ograniczyć tę stratę do kilku watów.

Boost i buck-boost rozwiązują problem zmiennego źródła

Boost jest przydatny wtedy, gdy źródło ma zbyt niskie napięcie, na przykład pojedyncze ogniwo litowo-jonowe o napięciu około 3,0-4,2 V, a odbiornik potrzebuje stabilnych 5 V. Trzeba jednak pamiętać, że podnoszenie napięcia nie zwiększa dostępnej mocy. Przy sprawności 90% uzyskanie 5 V i 1 A wymaga ze źródła 3,7 V prądu rzędu 1,5 A.

Jeżeli napięcie wejściowe raz przekracza wartość wyjściową, a raz spada poniżej niej, używam topologii buck-boost. To rozsądne rozwiązanie przy zasilaniu z akumulatora, instalacji samochodowej albo panelu fotowoltaicznego. W takim przypadku stabilne 12 V pozostaje dostępne zarówno przy napięciu źródła 10 V, jak i 15 V.

Gdzie takie układy przydają się w inteligentnym domu

W automatyce domowej przetwornice pracują często w tle, dlatego ich obecność łatwo przeoczyć. Zasilacz główny dostarcza 12 albo 24 V, a lokalny regulator przygotowuje napięcie dopasowane do konkretnego modułu. To upraszcza instalację, szczególnie gdy w jednym miejscu działają sterownik, czujniki, kamera i urządzenia komunikacyjne.

• Systemy alarmowe mogą wykorzystywać przetwornice do zasilania dodatkowych modułów 5 V lub 3,3 V, ale nie zastępują one poprawnie dobranego zasilacza buforowego i akumulatora.
• Monitoring IP korzysta z lokalnych układów DC/DC przy zasilaniu kamer, grzałek, oświetlaczy lub urządzeń sieciowych z niestandardowego źródła.
• Sterowniki automatyki często wymagają 5 V lub 3,3 V, podczas gdy szyna instalacji ma 12 albo 24 V.
• Oświetlenie LED potrzebuje stabilnego prądu lub napięcia. Zwykły regulator napięcia nie zawsze zastąpi dedykowany driver LED.
• Urządzenia bateryjne używają układów buck, boost lub buck-boost, aby utrzymać stałe napięcie mimo rozładowywania ogniwa.

Z mojego punktu widzenia największą korzyść daje nie sama wysoka sprawność, lecz możliwość umieszczenia regulatora blisko odbiornika. Krótsze przewody oznaczają mniejsze spadki napięcia, a moduł może reagować na zmiany obciążenia bezpośrednio przy urządzeniu. Trzeba tylko zadbać o obudowę, wentylację i zabezpieczenie przed przypadkowym zwarciem.

Jak dobrać właściwy model bez zgadywania

Dobór zaczynam od parametrów odbiornika, a dopiero później oglądam opis modułu. Najczęstszy błąd polega na kierowaniu się maksymalnym prądem nadrukowanym na płytce. W tanich modułach bywa to wartość osiągalna tylko chwilowo, przy dobrym chłodzeniu i niewielkiej różnicy napięć.

Sprawdź napięcie wejściowe w całym zakresie

Nie wystarczy znać napięcia nominalnego. Dla akumulatora 12 V trzeba uwzględnić zarówno stan rozładowania, jak i napięcie podczas ładowania. Dla instalacji 24 V trzeba doliczyć możliwe przepięcia i skoki wywołane załączaniem obciążenia.

Jeżeli regulator ma pracować z wejściem od 10 do 16 V, jego specyfikacja powinna obejmować cały ten zakres, a nie tylko wartość 12 V. Margines napięciowy jest szczególnie ważny w samochodach, systemach alarmowych i instalacjach z długimi przewodami.

Policz moc i zostaw zapas

Podstawowe obliczenie jest proste. Odbiornik 5 V przy 2 A pobiera 10 W. Jeżeli przetwornica ma sprawność 90%, ze źródła 24 V pobierze około 0,46 A. Do tego dodaję zwykle 20-30% zapasu mocy, aby układ nie pracował stale na granicy możliwości.

Trzeba też rozróżnić pobór typowy od rozruchowego. Kamera z oświetlaczem podczerwieni, silnik rolety albo moduł radiowy może przez krótki czas pobierać znacznie więcej niż wynikałoby ze średniego pomiaru. W takich przypadkach liczy się odpowiedź na skok obciążenia, a nie tylko wartość prądu odczytana w stanie spoczynku.

Przeczytaj również: Wat (W) - co oznacza i jak dobrać zasilacz?

Nie pomijaj tętnień, temperatury i zabezpieczeń

W karcie katalogowej szukam informacji o tętnieniach, częstotliwości przełączania, ograniczeniu prądu, zabezpieczeniu termicznym oraz ochronie przed zwarciem. Dla elektroniki cyfrowej kilka lub kilkanaście miliwoltów tętnień może być akceptowalne, ale w torze pomiarowym albo audio ten sam poziom może powodować wyraźne problemy.

Sprawność 90% przy mocy 20 W oznacza około 2 W strat ciepła. To niewiele w porównaniu ze stabilizatorem liniowym, ale w szczelnej puszce instalacyjnej może podnieść temperaturę na tyle, że układ zacznie ograniczać prąd. Radiator, przepływ powietrza i rozsądne rozmieszczenie elementów często robią większą różnicę niż wybór modułu o teoretycznie wyższej mocy.

Impulsowy czy liniowy wybór zależy od zadania

Układ impulsowy nie jest automatycznie najlepszy. Gdy różnica napięć jest mała, prąd niewielki, a priorytetem jest bardzo niski poziom szumu, prosty stabilizator liniowy może okazać się wygodniejszy. Sam często stosuję oba rozwiązania: najpierw przetwornicę obniżającą napięcie, a tuż przy wrażliwym układzie końcowy regulator liniowy.

Najbardziej przesadzona obietnica dotycząca tanich modułów brzmi zwykle „bezstratne zasilanie”. Każda przetwornica ma straty, zakłócenia i ograniczoną szybkość reakcji. Jeżeli urządzenie jest czułe, sprawdzam napięcie oscyloskopem pod obciążeniem, bo sam multimetr może nie pokazać krótkich impulsów i tętnień.

Typowe błędy podczas instalacji

Pierwszy błąd to łączenie wyjść kilku przetwornic bez sprawdzenia, czy są do tego przystosowane. Drugi polega na zasilaniu modułu z napięcia spoza zakresu tylko dlatego, że „na stole działał”. Krótkie testy bez obciążenia nie pokazują zachowania przy nagłym wzroście prądu ani problemów termicznych.

• Nie montuj modułu o deklarowanym prądzie 3 A w zamkniętej obudowie, jeśli przez wiele godzin ma pracować blisko tej wartości.
• Nie prowadź przewodów wejściowych i wyjściowych przypadkowo wokół anteny lub toru audio, ponieważ mogą przechwytywać zakłócenia przełączania.
• Nie pomijaj kondensatorów zalecanych przez producenta. Ich pojemność, ESR i odległość od pinów mają znaczenie.
• Nie zakładaj, że regulator podwyższający zasili dowolne obciążenie. Przy wyższym napięciu dostępny prąd wyjściowy zawsze jest ograniczony mocą źródła.
• Nie traktuj przetwornicy jako ochrony przeciwprzepięciowej. Do tego służą osobne zabezpieczenia, takie jak bezpiecznik, warystor, transil lub ogranicznik przepięć.

W instalacji alarmowej szczególnie pilnuję wspólnej masy i kolejności zabezpieczeń. Moduł DC/DC powinien mieć własne zabezpieczenie nadprądowe, a przewody należy dobrać do rzeczywistego prądu i długości. Stabilne napięcie na zaciskach zasilacza nie gwarantuje stabilnego napięcia przy odbiorniku, jeśli przewód jest zbyt cienki albo połączenie skorodowane.

Jak podejść do wyboru przed zakupem modułu

Przed zakupem zapisuję pięć wartości: minimalne i maksymalne napięcie wejściowe, napięcie wyjściowe, prąd ciągły, prąd chwilowy oraz środowisko pracy. Dopiero na tej podstawie wybieram gotowy moduł, układ do montażu na szynie DIN albo rozwiązanie projektowane na własnej płytce.

• Do prostego zasilania czujnika zwykle wystarczy mały buck z zapasem prądu.
• Do urządzenia bateryjnego ważniejsza od maksymalnej mocy może być sprawność przy małym obciążeniu i niski prąd spoczynkowy.
• Do kamery lub sterownika potrzebne są dobre zabezpieczenia, przewidywalna praca przy skokach obciążenia i odpowiednie chłodzenie.
• Do toru analogowego lub radiowego trzeba sprawdzić tętnienia oraz możliwość zastosowania dodatkowego filtra.
• Do instalacji przemysłowej liczą się także obudowa, sposób montażu, zakres temperatur i deklarowana odporność EMC.

Jeżeli parametry zasilania są niepewne, najbezpieczniej zmierzyć je w realnych warunkach pracy, a nie opierać się na pojedynczym odczycie. Taki pomiar często ujawnia spadki napięcia podczas startu urządzenia albo chwilowe skoki, których nie widać w trybie jałowym.

Dobrze dobrany regulator zaczyna się od całej instalacji

Najważniejsza decyzja nie sprowadza się do wyboru między buckiem a boostem. Trzeba spojrzeć na cały tor zasilania: źródło, przewody, zabezpieczenia, odbiornik, temperaturę i wymagany poziom zakłóceń. Dopiero wtedy można ocenić, czy wystarczy gotowy moduł, czy potrzebne będzie rozwiązanie z izolacją galwaniczną albo dodatkowym filtrem.

Ja przyjmuję prostą zasadę: najpierw zapas i warunki pracy, później cena oraz rozmiar. Kilka złotych oszczędności na regulatorze nie ma sensu, jeśli niestabilne zasilanie powoduje resety centrali, zakłócenia obrazu z kamery albo skraca żywotność elektroniki. W automatyce domowej dobrze dobrana przetwornica jest małym elementem, który potrafi zdecydowanie poprawić niezawodność całej instalacji.
