Gdy mikrokontroler, moduł komunikacyjny albo czujnik zaczyna się resetować przy załączeniu przekaźnika, problem często nie leży w programie, lecz w zasilaniu. Kondensator odsprzęgający ogranicza krótkie spadki napięcia i zakłócenia, ale jego skuteczność zależy od pojemności, typu dielektryka oraz miejsca montażu. Wyjaśniam, jak działa, jakie wartości stosować w instalacjach inteligentnego domu i dlaczego samo „dodanie 100 nF” nie zawsze rozwiązuje problem.
Najważniejsze informacje o stabilnym zasilaniu układów
- 100 nF to częsty punkt wyjścia przy układach cyfrowych, ale nie uniwersalna recepta.
- Element należy umieścić jak najbliżej pinów zasilania urządzenia.
- Kondensator ceramiczny tłumi szybkie zakłócenia, a elektrolityczny magazynuje większy zapas energii.
- W układzie odsprzęgającym kondensator jest zwykle podłączony równolegle między zasilanie i masę.
- Przy wyborze trzeba sprawdzić napięcie pracy, dielektryk, ESR i zalecenia producenta.
Co naprawdę robi kondensator w układzie zasilania
Kondensator gromadzi ładunek i reaguje na zmiany napięcia. Dla prądu stałego, po naładowaniu, zachowuje się prawie jak przerwa w obwodzie. Dla prądu przemiennego jego impedancja maleje wraz ze wzrostem częstotliwości, dlatego szybkie zakłócenia mogą zostać odprowadzone do masy.
Warto rozróżnić dwa zastosowania. Kondensator podłączony szeregowo z sygnałem może odcinać składową stałą i przepuszczać zmienne przebiegi. W odsprzęganiu montuje się go natomiast najczęściej równolegle do zasilania, aby lokalnie dostarczyć energię podczas krótkiego skoku poboru i zwierać zakłócenia o wysokiej częstotliwości.
W praktyce mały element działa jak lokalny bufor. Gdy układ cyfrowy przełącza wiele wyjść, pobór prądu może gwałtownie wzrosnąć, a ścieżki i przewody nie dostarczają energii wystarczająco szybko. Kondensator przejmuje ten krótki impuls, ograniczając spadek napięcia i ryzyko resetu.
Nie oznacza to jednak, że każdy problem z zasilaniem zniknie po dolutowaniu przypadkowego elementu. Kondensator nie zastąpi poprawnego zasilacza, odpowiedniego przekroju przewodów ani właściwego prowadzenia masy. W instalacjach alarmowych szczególnie często trzeba ograniczać zakłócenia generowane przez przekaźniki, silniki, zamki elektromagnetyczne i moduły radiowe.
Jak dobrać pojemność i typ elementu
Dobór zaczynam od dokumentacji układu scalonego, modułu lub przetwornicy. Jeśli producent wskazuje konkretną pojemność, napięcie i typ kondensatora, te zalecenia mają pierwszeństwo przed popularną zasadą „jeden kondensator 100 nF na układ”.
| Zastosowanie | Typowy zakres | Co daje |
|---|---|---|
| Układ cyfrowy, mikrokontroler | 100 nF, czasem 220 nF | Tłumienie szybkich impulsów przy pinie zasilania |
| Lokalny zapas energii | 1-10 µF | Ograniczenie krótkich spadków napięcia i zmian obciążenia |
| Moduł GSM, Wi-Fi lub LTE | 10-470 µF, zgodnie z dokumentacją | Obsługa krótkich, dużych impulsów prądu |
| Wejście lub wyjście przetwornicy | Od kilku µF do setek µF | Stabilizacja pracy przetwornicy i filtracja tętnień |
Do szybkich zakłóceń najczęściej wybieram kondensatory ceramiczne MLCC, zwłaszcza z dielektrykiem X7R albo X5R. Mają mały ESR, czyli niewielką rezystancję szeregową, oraz małą indukcyjność pasożytniczą. Dzięki temu dobrze reagują na szybkie zmiany prądu.

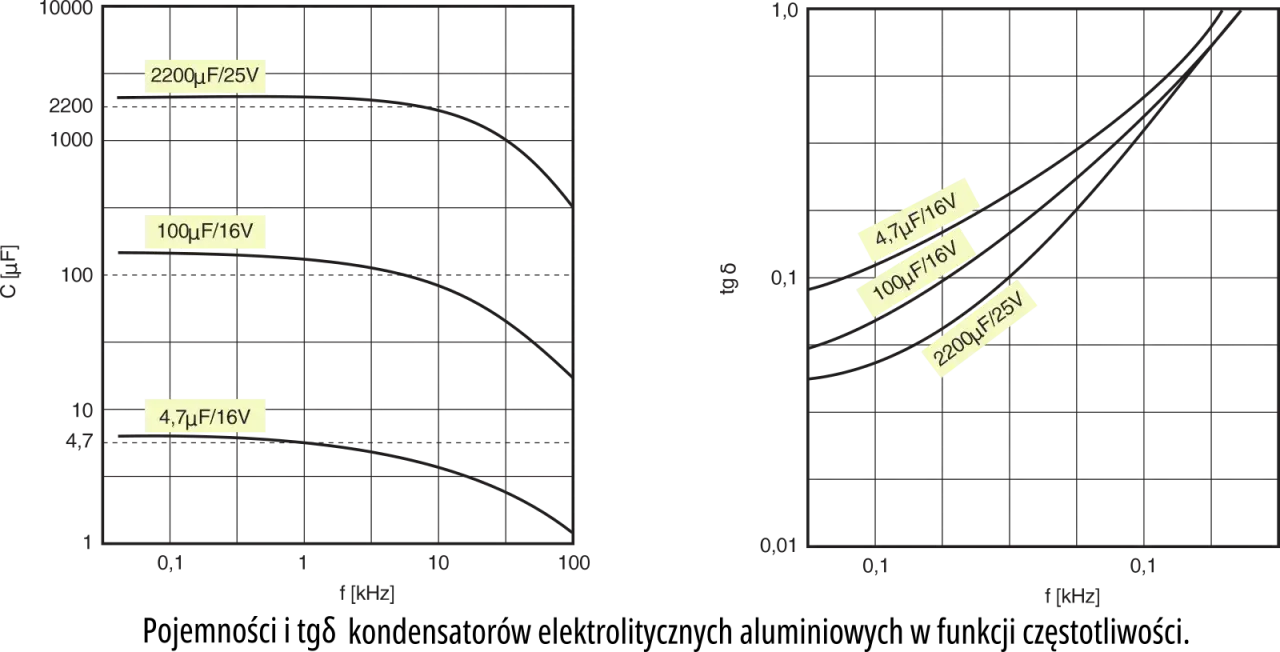

Większe wartości, na przykład 10 µF, 47 µF lub 100 µF, mogą pełnić funkcję lokalnego magazynu energii. Kondensator elektrolityczny jest tani i oferuje dużą pojemność, ale gorzej radzi sobie z bardzo szybkimi zakłóceniami. Dlatego często stosuję połączenie ceramiki 100 nF z elementem 1-10 µF, a przy modułach pobierających impulsowo także z większym elektrolitem.
Trzeba uważać na spadek rzeczywistej pojemności ceramiki pod wpływem napięcia stałego. Kondensator opisany jako 10 µF może mieć przy napięciu znamionowym wyraźnie mniejszą pojemność efektywną, szczególnie w małej obudowie. Z tego powodu przy ważnym zasilaniu sprawdzam nie tylko napis na obudowie, ale też krzywą deratingu napięciowego w karcie katalogowej.
Napięcie znamionowedobieram z zapasem. Dla linii 5 V zwykle rozsądny będzie element na 10 V lub 16 V, a dla 12 V często wybieram wersję 25 V. Nie chodzi o tworzenie ogromnego marginesu za wszelką cenę, tylko o uwzględnienie przepięć i tolerancji zasilacza bez niepotrzebnego zwiększania rozmiaru oraz kosztu.
Dlaczego miejsce montażu jest ważniejsze niż sama pojemność
Najczęstszy błąd polega na umieszczeniu dobrego kondensatora zbyt daleko od odbiornika. Długa ścieżka lub przewód ma indukcyjność, więc przy szybkim impulsie prądu przestaje być idealnym połączeniem. W efekcie element oddalony o kilka centymetrów może działać znacznie gorzej niż tańszy kondensator umieszczony tuż przy pinie.
Przy układzie scalonym prowadzę możliwie krótką pętlę: pin zasilania, kondensator, masa. Najmniejszy kondensator powinien znaleźć się najbliżej punktu zasilania, a szerokie połączenie z masą lub plane masy pomaga ograniczyć indukcyjność.
W płytkach dwuwarstwowych warto unikać długich ścieżek wijących się wokół innych elementów. Jeżeli kondensator ma osobne przelotki do zasilania i masy, powinny znajdować się blisko jego padów. W bardziej wymagających układach nie dzielę jednej przelotki między kilka kondensatorów, bo wspólna ścieżka zwiększa impedancję całej gałęzi.
W instalacji automatyki domowej podobna zasada dotyczy modułów montowanych na przewodach. Kondensator przy centrali nie zawsze wystarczy, jeśli zakłócenie powstaje przy odległym module wejść, przekaźniku albo radiu. W takim przypadku dodatkowy element warto umieścić przy samym odbiorniku lub źródle impulsu, a nie tylko przy zasilaczu.
Jak zbudować praktyczny zestaw filtrujący
Dla prostego modułu zasilanego napięciem 5 V lub 3,3 V zaczynam od kondensatora ceramicznego 100 nF przy każdym istotnym pinie zasilania. Do tego dodaję 1-10 µF w pobliżu modułu. Taki zestaw często wystarcza dla mikrokontrolera, czujnika temperatury czy ekspandera wejść.
Moduły Wi-Fi, GSM i LTE traktuję ostrożniej. Ich nadajnik może pobierać prąd impulsowo, dlatego oprócz ceramiki potrzebują zwykle większej pojemności, często 10-470 µF. Konkretna wartość zależy od modelu, napięcia zasilania, długości przewodów oraz wymagań producenta.
Przy przekaźnikach i cewkach sam kondensator na linii zasilającej może nie wystarczyć. Na cewce stosuje się element tłumiący dopasowany do rodzaju sterowania, na przykład diodę przy cewce DC albo układ RC przy obciążeniu AC. To ogranicza źródło zakłócenia, podczas gdy odsprzęganie stabilizuje urządzenia, które mogłyby je odczuć.
W układach z przetwornicą nie dobieram kondensatora wyłącznie według pojemności. Niektóre regulatory wymagają określonego zakresu ESR albo konkretnego rodzaju kondensatora na wyjściu. Zbyt duża pojemność może wydłużyć start, a nieprzemyślane połączenie kilku ceramik może powodować rezonanse i pogorszyć stabilność.
Jeżeli jedna linia zasila zarówno część cyfrową, jak i silnie zakłócający moduł wykonawczy, rozważam dodatkowy filtr z koralikiem ferrytowym. Za nim umieszczam lokalne kondensatory dla wrażliwego odbiornika. Takie rozwiązanie ma sens dopiero wtedy, gdy wiadomo, że problem wynika z przenoszenia zakłóceń po zasilaniu, a nie z błędnego sterowania lub przeciążenia zasilacza.
Typowe błędy i szybka diagnostyka
Najbardziej powszechny błąd to kopiowanie wartości 100 nF bez sprawdzenia dokumentacji. To dobry punkt startowy, ale nie zastąpi kondensatora wymaganego przez konkretną przetwornicę, moduł radiowy czy sterownik silnika. Drugi problem to montaż przy złączu zasilania zamiast przy układzie, który faktycznie generuje albo odczuwa zakłócenia.
- Za małe napięcie znamionowe może doprowadzić do uszkodzenia elementu.
- Odwrotna polaryzacja grozi awarią kondensatora elektrolitycznego.
- Zbyt długie przewody ograniczają skuteczność filtracji szybkich impulsów.
- Brak masy o niskiej impedancji sprawia, że kondensator nie ma dobrego toru powrotnego.
- Zastąpienie wymaganego typu przypadkową ceramiką może rozregulować przetwornicę.
Gdy urządzenie resetuje się przy włączeniu przekaźnika, najpierw mierzę napięcie bezpośrednio na pinach zasilania, a nie tylko na wyjściu zasilacza. Multimetr może nie pokazać krótkiego zapadu, dlatego przy poważniejszych problemach używam oscyloskopu. Szukam spadków, tętnień i szpilek, zwracając uwagę na moment załączenia obciążenia.
Jeśli nie mam oscyloskopu, mogę wykonać prosty test porównawczy. Dodaję przy module ceramikę 100 nF oraz elektrolit 47-100 µF, skracam przewody i obserwuję, czy problem zmienia się po załączeniu obciążenia. Jeżeli poprawa jest wyraźna, kierunek diagnozy jest dobry, ale nadal trzeba sprawdzić przyczynę źródłową, aby nie maskować przeciążenia lub wadliwego zasilacza.
Co wybrać do instalacji inteligentnego domu
W typowym module automatyki domowej sprawdzi się ceramiczny kondensator 100 nF przy układzie cyfrowym oraz dodatkowe 1-10 µF przy lokalnym zasilaniu. Przy modułach radiowych dodaję większy zapas zgodny z dokumentacją, a przy elementach wykonawczych oddzielam część logiczną od obciążeń generujących zakłócenia.
Nie próbowałbym jednak poprawiać projektu samym zwiększaniem pojemności. Lepsze rozmieszczenie często daje większy efekt niż dziesięciokrotnie większy kondensator. W dobrze zaprojektowanej płytce liczy się krótka ścieżka prądu, właściwy powrót masy i dopasowanie elementu do częstotliwości zakłóceń.
Przy pracy z napięciem sieciowym 230 V zachowuję szczególną ostrożność. Kondensatory przeciwzakłóceniowe klasy X i Y mają określone zastosowanie oraz wymagania bezpieczeństwa, więc nie zastępuję ich zwykłymi elementami ceramicznymi lub elektrolitycznymi. W części sieciowej ingerencję najlepiej pozostawić osobie z odpowiednimi kwalifikacjami.
Mały element, który decyduje o stabilności całego układu
Najrozsądniejsza praktyka jest prosta: zaczynam od zaleceń producenta, dobieram odpowiedni typ i napięcie, a potem umieszczam element możliwie blisko zasilanego układu. Dla wielu obwodów cyfrowych wystarczy 100 nF oraz lokalny kondensator kilku mikrofaradów, lecz moduły radiowe i obciążenia indukcyjne wymagają osobnego podejścia.
Jeżeli urządzenie działa poprawnie na biurku, a zawodzi po podłączeniu przewodów, przekaźników lub zamków, sprawdzam przede wszystkim lokalne odsprzęganie, prowadzenie masy i spadki napięcia. Właśnie te trzy rzeczy najczęściej decydują o tym, czy instalacja inteligentnego domu będzie działała stabilnie przez lata.
