Przy wymianie gniazdka, podłączaniu lampy albo diagnozowaniu domowej automatyki najważniejsze pytanie brzmi nie „czy przewód wygląda na bezpieczny”, tylko czy rzeczywiście nie ma na nim napięcia. Wyjaśniam, jak używać próbnika neonowego, bezdotykowego detektora i prostego testera dwubiegunowego, a także pokazuję, dlaczego zgaszona kontrolka nie zawsze oznacza bezpieczny przewód.
Najważniejsze zasady bezpiecznego sprawdzania napięcia
- Próbnik neonowy pokazuje głównie obecność fazy, ale nie potwierdza braku napięcia.
- Tester bezdotykowy jest wygodny do szybkiej kontroli, lecz może reagować fałszywie albo nie wykryć napięcia.
- Przed i po pomiarze sprawdź przyrząd na znanym, działającym źródle.
- Do potwierdzenia odłączenia zasilania najlepiej użyć testera dwubiegunowego lub multimetru ustawionego prawidłowo.
- Uszkodzony, zalany albo niepewnie działający próbnik trzeba natychmiast wycofać z użycia.
Najpierw wybierz właściwy typ próbnika
Pod nazwą „próbnik napięcia” kryją się różne narzędzia. Ich wygląd bywa podobny, ale możliwości są zupełnie inne. Sam najczęściej zaczynam od określenia, czy chcę tylko szybko wykryć fazę, czy muszę wiarygodnie potwierdzić brak napięcia przed pracą.
| Rodzaj przyrządu | Do czego się nadaje | Najważniejsze ograniczenie |
|---|---|---|
| Próbnik neonowy w formie śrubokręta | Szybkie wykrycie fazy w instalacji 230 V | Nie potwierdza bezpiecznego braku napięcia i zależy od kontaktu użytkownika z przyrządem |
| Bezdotykowy tester NCV | Wstępne sprawdzenie przewodu, gniazdka lub obudowy | Może reagować na napięcia indukowane albo nie wykryć napięcia przez ekranowanie i ułożenie przewodu |
| Tester dwubiegunowy | Sprawdzenie napięcia między dwoma punktami, na przykład L-N | Wymaga ostrożnego przyłożenia dwóch końcówek pomiarowych |
| Multimetr | Pomiar wartości napięcia AC lub DC, ciągłości i innych parametrów | Błędne ustawienie może doprowadzić do zwarcia lub uszkodzenia miernika |
Do zwykłego oględzin przewodu w rozdzielnicy inteligentnego domu bezdotykowy detektor jest wygodny, ale traktuję go tylko jako pierwszy sygnał ostrzegawczy. Gdy w grę wchodzi odłączenie obwodu i dotknięcie przewodów, potrzebny jest przyrząd przeznaczony do takiego testu, a nie najtańszy śrubokręt z lampką.
Jak używać próbnika neonowego krok po kroku
Klasyczny próbnik neonowy ma metalowy grot, izolowaną rękojeść, rezystor ograniczający prąd i małą lampkę. Aby lampka się zaświeciła, użytkownik dotyka metalowego styku na końcu rękojeści. To właśnie dlatego ten przyrząd nie jest całkowicie bezkontaktowy i wymaga większej ostrożności, niż sugeruje jego prosty wygląd.

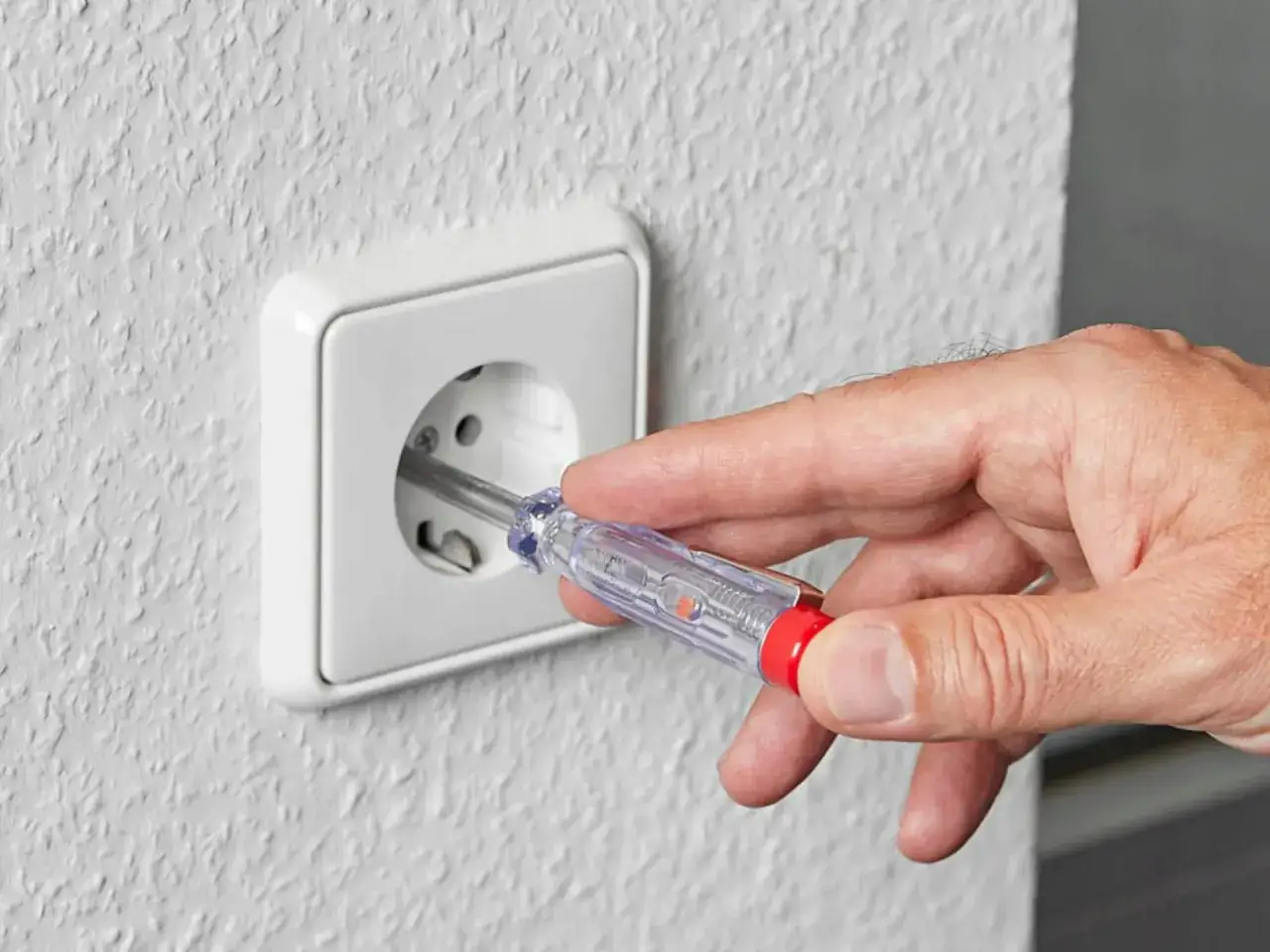

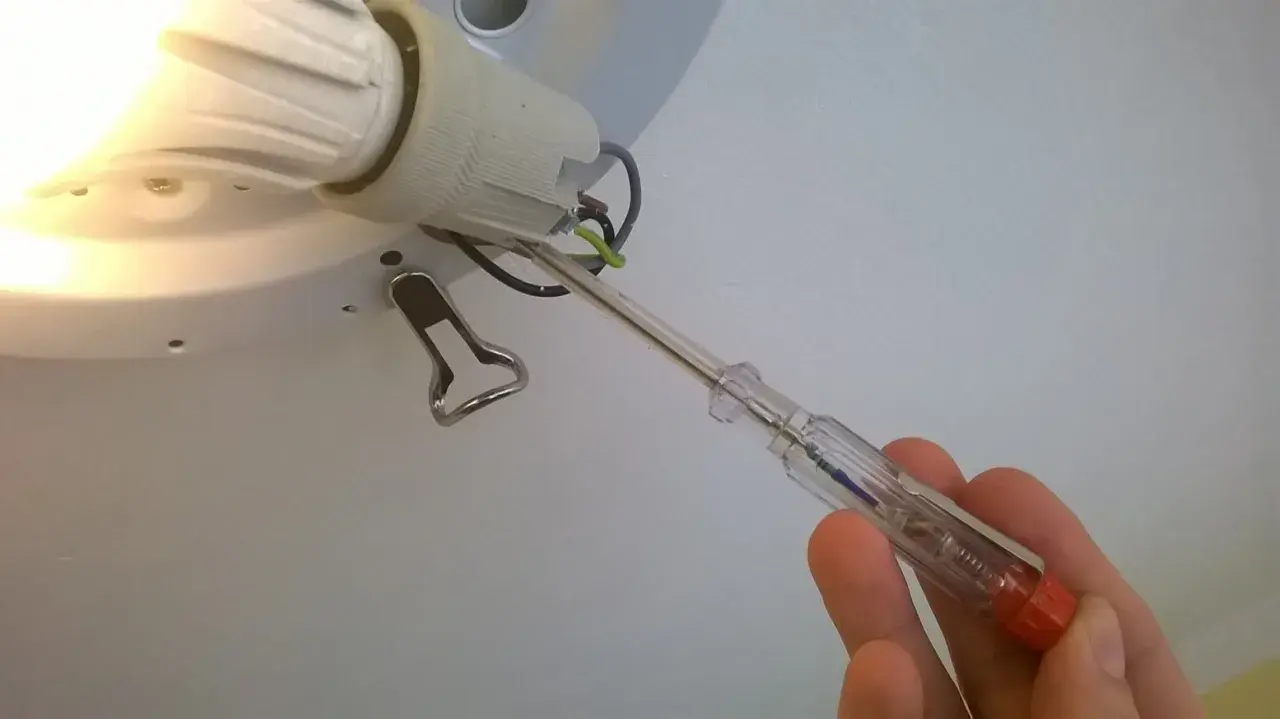

Sprawdzenie fazy w gniazdku
- Obejrzyj obudowę i grot. Nie używaj narzędzia z pęknięciem, nadtopieniem, luźnym grotem albo uszkodzoną izolacją.
- Chwyć próbnik wyłącznie za izolowaną rękojeść.
- Dotknij grotem metalowego styku w gniazdku. Nie wkładaj go głęboko i nie dotykaj metalowych części dłonią.
- Jeżeli konstrukcja próbnika tego wymaga, dotknij palcem metalowego styku na końcu rękojeści.
- Zaświecenie lampki potraktuj jako sygnał, że w badanym punkcie może występować napięcie fazowe.
W gniazdku 230 V próbnik zwykle zaświeci się przy styku fazowym. Nie zakładaj jednak, że faza zawsze znajduje się po tej samej stronie. W starszej lub przerabianej instalacji układ przewodów może być inny, dlatego sprawdź oba otwory, jeśli konstrukcja gniazdka na to pozwala.
Co oznacza brak światła
Zgaszona neonówka nie daje pewności, że przewód jest bez napięcia. Przyczyną może być brak fazy, uszkodzony próbnik, słaby kontakt, grube obuwie, izolująca podłoga albo brak prawidłowego zamknięcia obwodu przez ciało użytkownika. Z tego powodu neonówka służy do wykrywania obecności napięcia, a nie do bezpiecznego potwierdzania jego braku.
Jeżeli zamierzasz odkręcić osprzęt, wyłącz odpowiedni wyłącznik nadprądowy, zabezpiecz go przed przypadkowym włączeniem i sprawdź obwód właściwym testerem. Nie rozpoczynaj pracy tylko dlatego, że neonówka nie świeci.
Bezdotykowy tester napięcia daje szybkość, ale nie pewność
Tester bezdotykowy, nazywany też detektorem NCV, wykrywa pole elektryczne bez dotykania odsłoniętej żyły. Po włączeniu przykładam jego końcówkę do przewodu, gniazdka lub obudowy urządzenia. Sygnał świetlny, dźwiękowy albo wibracja oznacza, że przyrząd wykrył możliwe napięcie.
Przed użyciem sprawdź tester na znanym działającym źródle, na przykład w sprawnym gniazdku. Po sprawdzeniu badanego przewodu powtórz test na tym samym źródle. Taka procedura pozwala wychwycić sytuację, w której bateria rozładowała się w trakcie pracy albo czujnik przestał działać.
Dlaczego detektor może się pomylić
- Przewód może być ekranowany, schowany głęboko w ścianie albo otoczony innymi przewodami.
- Tester może wykrywać napięcie indukowane, czyli pozorny sygnał powstający w niepodłączonej żyle biegnącej obok przewodu fazowego.
- Wilgoć, metalowe elementy, sposób trzymania urządzenia i czułość konkretnego modelu wpływają na wskazanie.
- Brak sygnału może wynikać z rozładowanej baterii, a nie z braku napięcia.
Dlatego bezdotykowy próbnik świetnie sprawdza się przy szybkim ustalaniu, który przewód może być aktywny, ale nie powinien być jedynym narzędziem podczas naprawy instalacji. W praktyce traktuję go podobnie jak czujnik ruchu w systemie alarmowym: jest bardzo pomocny jako wczesne ostrzeżenie, lecz ważną decyzję opieram na drugim, odpowiednim pomiarze.
Kiedy użyć testera dwubiegunowego albo multimetru
Tester dwubiegunowy mierzy napięcie między dwoma punktami. W instalacji jednofazowej można sprawdzić na przykład L-N, czyli fazę względem przewodu neutralnego, albo L-PE, czyli fazę względem przewodu ochronnego. Taki pomiar jest znacznie bardziej miarodajny niż przykładanie neonówki do pojedynczego przewodu.
Końcówki przykłada się do punktów pomiarowych zgodnie z instrukcją konkretnego modelu. Przy sprawdzaniu gniazdka 230 V nie dotykaj metalowych części sond i trzymaj palce za oznaczoną granicą chwytu. Jeśli tester nie pokazuje napięcia, a obwód ma zostać uznany za bezpieczny, ponów kontrolę po odłączeniu zasilania i sprawdź, czy przyrząd nadal działa.
Przeczytaj również: Symbole elektroniczne na schemacie - jak czytać oznaczenia?
Multimetr wymaga szczególnej uwagi
Przed pomiarem ustaw multimetr na właściwy rodzaj napięcia. Dla domowego gniazdka będzie to zwykle napięcie przemienne AC, a dla zasilacza 12 V lub 24 V najczęściej napięcie stałe DC. Przewody pomiarowe muszą być podłączone do odpowiednich gniazd, ponieważ pozostawienie przewodu w gnieździe do pomiaru prądu i przyłożenie go do gniazdka może spowodować zwarcie.
Nie używaj funkcji pomiaru rezystancji ani ciągłości na obwodzie, który może być pod napięciem. Takie ustawienie jest przeznaczone do obwodów odłączonych od zasilania. Jeśli nie masz pewności, co oznaczają symbole na mierniku, bezpieczniej odłożyć pomiar i poprosić o pomoc elektryka.
Błędy, przez które próbnik daje fałszywe poczucie bezpieczeństwa
Najczęstszy błąd polega na uznaniu, że brak sygnału oznacza brak zagrożenia. Dotyczy to zarówno neonówki, jak i testera bezdotykowego. Brak wskazania trzeba potwierdzić metodą odpowiednią do danego obwodu, szczególnie przed pracą przy przewodach, zasilaczach i rozdzielnicach.
- Nie dotykaj odsłoniętych przewodów, żeby „sprawdzić na pewno”.
- Nie używaj próbnika z pękniętą obudową, uszkodzonym przewodem lub śladami przegrzania.
- Nie pracuj w mokrym miejscu ani mokrymi dłońmi.
- Nie przekraczaj zakresu napięcia i kategorii pomiarowej zapisanej na urządzeniu.
- Nie zakładaj, że tester do instalacji samochodowej 12 V nadaje się do sieci 230 V.
- Nie wykorzystuj śrubokręta z neonówką jako narzędzia do podważania, odkręcania ani zwierania styków.
Przy instalacjach automatyki domowej dochodzi jeszcze jeden problem. W jednej puszce mogą znajdować się przewody 230 V, obwody niskonapięciowe, przewody magistrali i kable sterujące. Ich wygląd bywa podobny, dlatego przed pomiarem trzeba znać schemat instalacji i zakres napięć. Niskie napięcie nie zawsze oznacza brak ryzyka, a pomylenie przewodów może uszkodzić moduł sterownika.
Gdzie kończy się domowy test
Prosty próbnik wystarczy do wstępnego sprawdzenia działającego gniazdka albo znalezienia przewodu, na którym prawdopodobnie pojawia się faza. Nie zastąpi jednak pomiarów wykonywanych przy rozdzielnicy, obwodach trójfazowych, instalacjach fotowoltaicznych, falownikach, zasilaczach awaryjnych ani urządzeniach, które mogą utrzymywać napięcie po odłączeniu sieci.
Jeżeli wskazania są sprzeczne, próbnik zachowuje się niestabilnie albo nie wiesz, który wyłącznik odpowiada za dany obwód, przerwij pracę. W takich sytuacjach koszt wezwania elektryka jest niewielki w porównaniu z ryzykiem porażenia, pożaru lub uszkodzenia całej instalacji.
Dobry nawyk, który naprawdę poprawia bezpieczeństwo
Przed każdym użyciem obejrzyj próbnik, sprawdź jego działanie na znanym źródle i dopiero wtedy wykonaj pomiar. Po zakończeniu testu ponów kontrolę na tym samym źródle. Ta prosta sekwencja pozwala wykryć awarię przyrządu i ogranicza ryzyko wyciągnięcia błędnego wniosku.
Najważniejsze jest właściwe dopasowanie narzędzia do zadania. Neonówka wykrywa prawdopodobną fazę, detektor NCV ostrzega bezdotykowo, a tester dwubiegunowy potwierdza napięcie między punktami. Jeżeli celem jest bezpieczne rozpoczęcie pracy, nie traktuj najprostszego próbnika jako ostatecznego dowodu, że instalacja jest pozbawiona napięcia.
