Na obudowie zasilacza widzisz symbol W, ale nie masz pewności, czy chodzi o moc, zużycie energii czy jeszcze inny parametr? Wyjaśnię, czym jest wat, jak poprawnie zapisuje się jego oznaczenie oraz jak wykorzystać tę jednostkę przy doborze zasilacza do alarmu, sterownika, oświetlenia lub urządzeń domowych.
Najważniejsze zasady w jednym miejscu
- Wat oznacza się literą W i jest to jednostka mocy.
- 1 W = 1 J/s, czyli jeden dżul energii zużyty w ciągu jednej sekundy.
- kW, mW i MW różnią się przedrostkiem, a więc także skalą wartości.
- W to nie Wh. Wat opisuje moc, a watogodzina ilość energii.
- Przy doborze zasilacza trzeba uwzględnić łączną moc odbiorników i zapas.
Oznaczenie wata to litera W
Podstawowym oznaczeniem wata jest wielka litera W. Nazwa jednostki pochodzi od nazwiska Jamesa Watta, dlatego symbol zapisuje się wielką literą, choć samą nazwę jednostki w języku polskim piszemy małą literą: wat.
Wat jest jednostką mocy w układzie SI. Mówi o tym, jak szybko urządzenie pobiera albo przekazuje energię. Formalnie 1 W = 1 J/s, czyli urządzenie o mocy jednego wata zużywa jeden dżul energii w ciągu sekundy.

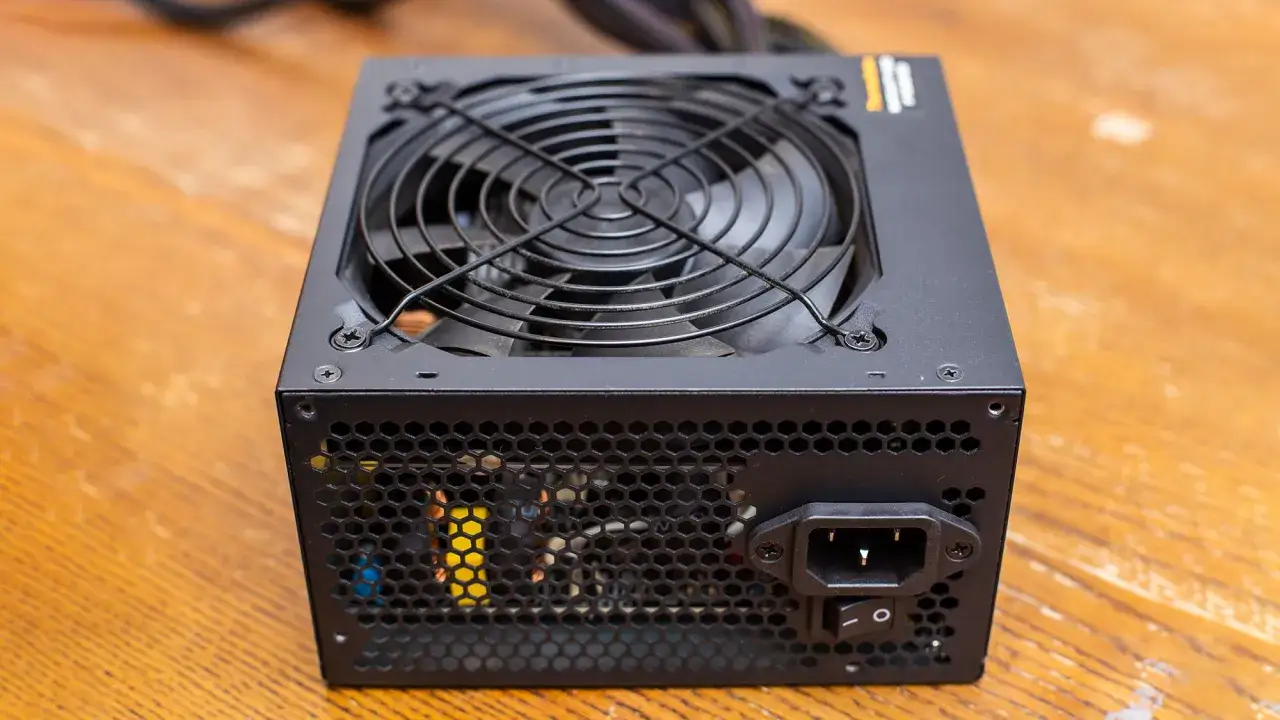

W elektronice symbol W znajdziesz między innymi na zasilaczach, żarówkach, ładowarkach, przetwornicach i tabliczkach znamionowych urządzeń. Gdy widzę zapis „60 W”, odczytuję go jako informację o mocy urządzenia, a nie o czasie jego pracy ani całkowitym zużyciu prądu.
Jak obliczyć moc elektryczną
W najprostszym obwodzie prądu stałego moc oblicza się ze wzoru P = U × I. Litera P oznacza moc, U napięcie w woltach, a I natężenie prądu w amperach.
Jeżeli urządzenie działa przy napięciu 12 V i pobiera 2 A, jego moc wynosi 24 W. Taki wynik pomaga ocenić, czy zasilacz ma wystarczającą wydajność, ale przy urządzeniach elektronicznych trzeba jeszcze sprawdzić dane producenta i warunki pracy.
Różnica między W, kW, mW i MW
Przedrostek stojący przed symbolem wata zmienia jego wartość. W małej elektronice spotykamy najczęściej miliwaty, w instalacjach domowych waty i kilowaty, a w energetyce także megawaty.
| Oznaczenie | Przeliczenie | Przykładowe zastosowanie |
|---|---|---|
| mW | 1 mW = 0,001 W | małe moduły elektroniczne, czujniki |
| W | jednostka podstawowa | żarówki, routery, centrale alarmowe |
| kW | 1 kW = 1000 W | grzejniki, płyty indukcyjne, pompy |
| MW | 1 MW = 1 000 000 W | elektrownie i duże instalacje przemysłowe |
Najczęstszy błąd to zapis KW zamiast kW. Przedrostek „kilo” zapisuje się małą literą, a symbol wata wielką, dlatego poprawna forma to „kW”. Podobnie mW oznacza miliwat, natomiast „MW” megawat. Wielkość liter naprawdę ma tutaj znaczenie.
Jednostkę zapisuje się po liczbie z odstępem, na przykład 24 W albo 1,5 kW. Symbolu nie kończy się kropką, chyba że wypada ona z innego powodu, na przykład na końcu zdania.
Wat, watogodzina i amperogodzina opisują coś innego
Wat określa moc, czyli tempo pobierania energii. Nie informuje samodzielnie, ile energii urządzenie zużyje w ciągu dnia lub miesiąca. Do tego służy watogodzina, zapisywana jako Wh, oraz jej większa jednostka, czyli kilowatogodzina kWh.
Urządzenie o mocy 100 W pracujące przez 10 godzin zużyje teoretycznie 1000 Wh, czyli 1 kWh. Ten sam odbiornik działający przez 30 minut zużyje około 50 Wh. Rachunek jest prosty, ale w praktyce wynik może się zmieniać, gdy urządzenie nie pracuje cały czas z pełną mocą.
| Jednostka | Co opisuje | Przykład |
|---|---|---|
| W | moc urządzenia | zasilacz ma 60 W |
| Wh | energię zużytą w czasie | urządzenie pobrało 300 Wh |
| Ah | pojemność elektryczną akumulatora | akumulator ma 7 Ah |
Amperogodzina również nie jest zamiennikiem wata. Akumulator 12 V o pojemności 7 Ah ma teoretycznie około 84 Wh energii, bo 12 V × 7 Ah daje 84 Wh. Rzeczywisty czas podtrzymania będzie krótszy lub dłuższy zależnie od obciążenia, sprawności zasilacza i stanu akumulatora.
Jak wykorzystać oznaczenie W przy doborze zasilacza
W instalacjach alarmowych i automatyce domowej symbol W pomaga sprawdzić, czy zasilacz poradzi sobie z podłączonymi odbiornikami. Najpierw spisuję moc wszystkich elementów, które mogą działać jednocześnie, a dopiero później wybieram zasilacz.
- Sprawdź napięcie każdego urządzenia, na przykład 5 V, 12 V lub 24 V.
- Ustal pobór prądu w amperach albo miliamperach.
- Oblicz moc ze wzoru P = U × I.
- Dodaj moce odbiorników pracujących równocześnie.
- Dobierz zasilacz z zapasem, zwykle około 20-30% przy typowej instalacji.
Przykładowo centrala, czujniki i moduł komunikacyjny pobierają razem 1,4 A przy napięciu 12 V. Ich moc wynosi około 16,8 W. Zasilacz 20 W byłby rozwiązaniem na granicy, dlatego praktyczniej wybrać model o mocy co najmniej 25 W, o ile jego napięcie i charakterystyka są zgodne z instalacją.
Zapas nie służy wyłącznie do „dodania kilku watów na wszelki wypadek”. Urządzenia mogą pobierać więcej prądu podczas startu, transmisji, załączenia syreny albo pracy oświetlenia. Zbyt mały zasilacz może powodować restarty, spadki napięcia i pozornie trudne do znalezienia błędy automatyki.
Przeczytaj również: Akumulator AGM 12 V - tabela napięć i prawidłowy pomiar
Prąd stały a moc zasilacza
W przypadku zasilaczy DC najłatwiej porównywać moc w watach, ale zawsze trzeba sprawdzić również napięcie wyjściowe i maksymalny prąd. Zasilacz 24 V o mocy 60 W może dostarczyć maksymalnie 2,5 A, ponieważ 60 W ÷ 24 V = 2,5 A.
Sama wyższa moc nie oznacza jednak, że każdy zasilacz będzie bezpieczny. Podanie 24 V do urządzenia przeznaczonego na 12 V może je uszkodzić, nawet jeśli moc zasilacza jest dobrana prawidłowo. W praktyce napięcie musi się zgadzać, a zapas powinien dotyczyć głównie prądu i mocy.
Gdzie znaleźć oznaczenie i jak nie pomylić parametrów
Informacji o mocy szukaj na tabliczce znamionowej, etykiecie zasilacza, obudowie urządzenia albo w instrukcji. Czasami producent podaje tylko napięcie i natężenie, na przykład „12 V, 2 A”. Wtedy moc można obliczyć samodzielnie i otrzymamy 24 W.
Nie myl mocy znamionowej z chwilowym poborem. Żarówka LED opisana jako 10 W zwykle pobiera około 10 W podczas normalnej pracy, ale urządzenie z silnikiem, przetwornicą lub grzałką może chwilowo potrzebować więcej niż wynika z podstawowego opisu.
- 60 W oznacza moc,
- 60 Wh oznacza określoną ilość energii,
- 12 V oznacza napięcie,
- 2 A oznacza natężenie prądu.
W instalacjach prądu przemiennego można dodatkowo spotkać oznaczenie VA, czyli woltoamper. Dotyczy ono mocy pozornej, używanej między innymi przy zasilaczach awaryjnych i transformatorach. W takim przypadku sama wartość W nie zawsze wystarczy do prawidłowego doboru urządzenia.
Co zapamiętać przed doborem zasilania
Najkrótsza odpowiedź brzmi tak: wat oznacza się symbolem W i opisuje on moc urządzenia. Przy prostych odbiornikach wystarczy pomnożyć napięcie przez natężenie, natomiast przy całej instalacji trzeba zsumować obciążenia, uwzględnić rozruch oraz zostawić rozsądny zapas.
Ja przyjmuję prostą zasadę: najpierw sprawdzam napięcie, potem prąd, a dopiero na końcu porównuję moc w watach. Takie podejście ogranicza ryzyko pomylenia W z Wh i pozwala dobrać zasilacz, który nie tylko uruchomi instalację, ale zapewni jej stabilną pracę także przy większym obciążeniu.
