Dobierasz stycznik do pompy, bramy, ogrzewania albo automatyki domowej i widzisz na obudowie kilka różnych wartości w amperach oraz woltach? Najważniejsze parametry stycznika wyjaśniają, czy aparat poradzi sobie z konkretnym obciążeniem, napięciem, częstotliwością łączeń i warunkami pracy. Poniżej pokazuję, jak czytać oznaczenia Ie, Ith, Ue, Ui, Us oraz kategorie AC-1, AC-3 i AC-4, a także jak uniknąć typowych błędów przy wyborze.
Dobry dobór zaczyna się od rodzaju obciążenia, nie od samej liczby amperów
- Ie to prąd znamionowy dla określonej kategorii pracy, na przykład AC-3.
- AC-1 dotyczy głównie obciążeń rezystancyjnych, a AC-3 silników klatkowych.
- Us określa napięcie cewki sterującej, natomiast Ue napięcie obwodu głównego.
- Stycznik opisany jako 25 A AC-1 nie musi być odpowiedni do silnika 25 A.
- Przy obciążeniach silnikowych trzeba uwzględnić prąd rozruchowy, sposób pracy i częstotliwość łączeń.
Co naprawdę oznaczają dane na styczniku

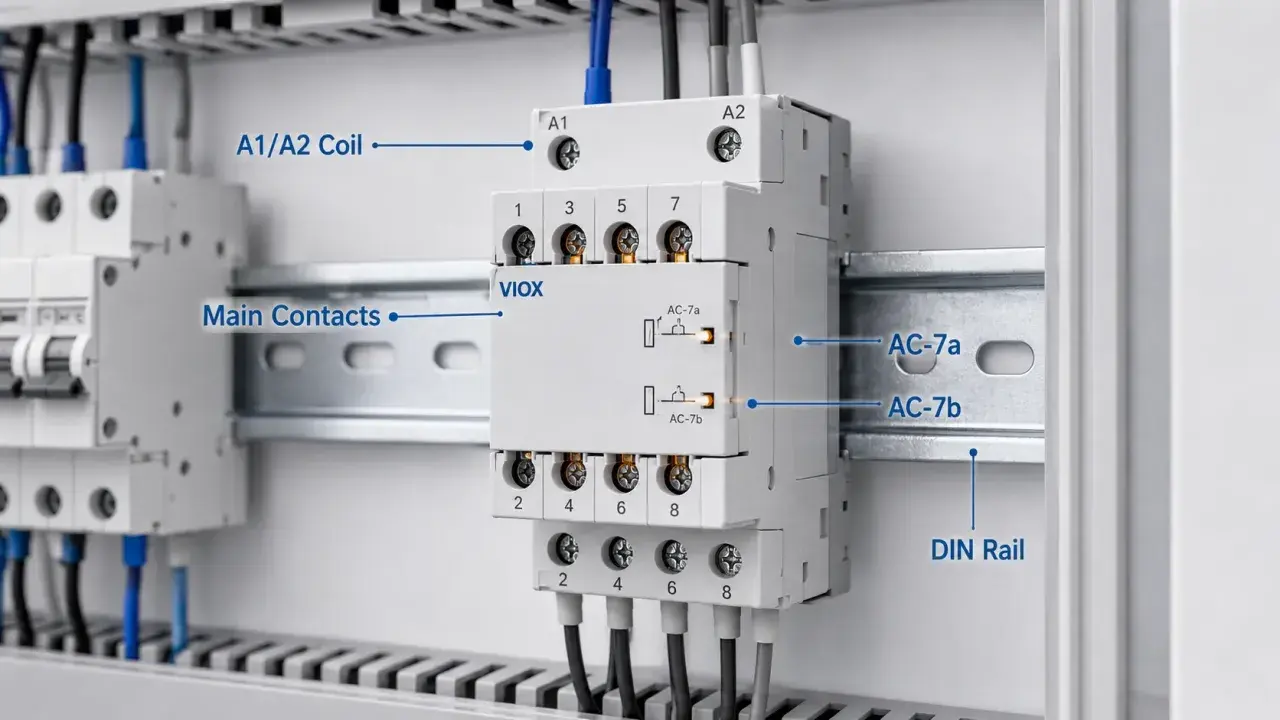

Na froncie aparatu lub w karcie katalogowej najczęściej znajdziesz kilka grup informacji. Jedne opisują obwód mocy, inne cewkę, a jeszcze inne trwałość, stopień ochrony i możliwości montażu. Nie wszystkie wartości można ze sobą porównywać, bo każda odnosi się do konkretnych warunków pracy.
| Oznaczenie | Znaczenie | Co mówi użytkownikowi |
|---|---|---|
| Ie | Znamionowy prąd roboczy | Jaki prąd aparat może łączyć w określonej kategorii, napięciu i temperaturze |
| Ith | Prąd cieplny umowny | Obciążenie dopuszczalne głównie w warunkach termicznych, często dla AC-1 |
| Ue | Znamionowe napięcie pracy | Napięcie obwodu, w którym stycznik może bezpiecznie załączać i rozłączać obciążenie |
| Ui | Znamionowe napięcie izolacji | Poziom napięcia, dla którego zaprojektowano izolację aparatu |
| Uimp | Znamionowe napięcie udarowe | Odporność izolacji na krótkotrwałe impulsy przepięciowe |
| Us | Napięcie sterowania cewki | Jakim napięciem należy zasilić cewkę, na przykład 24 V DC lub 230 V AC |
Najczęstsza pomyłka polega na odczytaniu jednej wartości, zwykle Ith, i uznaniu jej za uniwersalną obciążalność. Tymczasem stycznik może mieć na przykład 25 A w AC-1, ale tylko 9 A lub 12 A w AC-3. Dla konkretnego zastosowania zawsze sprawdzam wartość przypisaną do właściwej kategorii i napięcia.
Prąd znamionowy nie jest jedną stałą liczbą
Wartość Ie zależy od rodzaju odbiornika, napięcia, temperatury otoczenia, liczby biegunów i sposobu łączenia. Dlatego zapis 18 A bez informacji „AC-1” albo „AC-3” jest praktycznie niepełny.
Znaczenie ma także temperatura w rozdzielnicy. Przy dużym zagęszczeniu aparatów i temperaturze przekraczającej około 40°C producent może wymagać obniżenia dopuszczalnego prądu. W małej szafce automatyki ten szczegół potrafi mieć większe znaczenie niż sama różnica między stycznikiem 18 A i 20 A.
Prąd i kategoria użytkowania decydują o doborze
Kategorie użytkowania opisują, jak trudne jest załączanie i wyłączanie danego obciążenia. Wynikają z normy PN-EN IEC 60947-4-1 i są ważniejsze niż marketingowa liczba amperów umieszczona na froncie.
| Kategoria | Typowe obciążenie | Przykładowe zastosowanie | Ryzyko błędnego doboru |
|---|---|---|---|
| AC-1 | Obciążenia rezystancyjne lub słabo indukcyjne | Grzałka, bojler, ogrzewanie elektryczne | Przy silniku styki mogą szybko się zużyć |
| AC-3 | Silniki klatkowe | Pompa, wentylator, sprężarka | Nie każdy aparat o tym samym prądzie AC-1 będzie odpowiedni |
| AC-4 | Częste rozruchy, nawroty i hamowanie przeciwprądem | Napędy wymagające intensywnego sterowania | Dużo większe zużycie elektryczne styków |
| AC-7a | Odbiorniki domowe o mniejszej indukcyjności | Oświetlenie i urządzenia grzewcze | Trzeba sprawdzić warunki dla konkretnego aparatu modułowego |
| AC-7b | Obciążenia silnikowe w instalacjach domowych | Małe pompy, wentylatory i napędy | Prąd rozruchowy może przekroczyć możliwości styków |
W przypadku silnika nie kieruję się wyłącznie jego mocą w kilowatach. Sprawdzam prąd znamionowy z tabliczki silnika, napięcie zasilania, kategorię AC-3 oraz informację o mocy przypisanej przez producenta stycznika do napięcia 400 V.
Silnik indukcyjny podczas rozruchu może pobierać prąd wielokrotnie wyższy od znamionowego, często około 5-7 razy, choć dokładna wartość zależy od konstrukcji i sposobu uruchamiania. Przy częstym załączaniu, rewersie lub pracy impulsowej trzeba rozważyć wyższą kategorię albo większy aparat.
Napięcia cewki i obwodu mocy to dwie różne sprawy
Stycznik ma co najmniej dwa niezależne obszary elektryczne. Styki główne przełączają energię dla odbiornika, a cewka sterująca tylko uruchamia mechanizm. To dlatego aparat może przełączać 400 V AC, ale mieć cewkę zasilaną napięciem 24 V DC.
Jak rozumieć oznaczenia Ue, Ui i Uimp
Ue jest napięciem roboczym obwodu mocy. Dla typowej instalacji trójfazowej będzie to 400 V AC, choć wiele styczników dopuszcza również 230 V, 500 V albo 690 V, zależnie od modelu i kategorii.
Ui oznacza napięcie izolacji. Nie jest to napięcie, przy którym należy normalnie pracować, tylko wartość związana z wytrzymałością izolacji. Przykładowe Ui = 690 V nie oznacza, że każdy obwód można bez dodatkowych sprawdzeń zasilać napięciem 690 V.
Uimp dotyczy odporności na krótkie impulsy przepięciowe, na przykład pochodzące od łączeń lub wyładowań atmosferycznych. Ten parametr jest szczególnie istotny w rozdzielnicach, instalacjach przemysłowych i układach z długimi przewodami.
Dobór napięcia cewki
Napięcie Us musi odpowiadać napięciu dostępnemu w obwodzie sterowania. Popularne warianty to 24 V DC, 24 V AC, 110 V AC i 230 V AC. Do automatyki domowej najczęściej wybieram cewkę 24 V DC, ponieważ łatwo współpracuje z modułami sterującymi i ogranicza napięcie obecne w obwodzie logiki.
Nie wystarczy samo napięcie. Trzeba sprawdzić również pobór mocy cewki, rodzaj prądu oraz sposób gaszenia przepięć. Cewka DC może wymagać diody lub modułu ochronnego, a cewka AC może powodować większy impuls prądowy przy załączaniu.
Styki, trwałość i warunki pracy mają praktyczne znaczenie
Liczba biegunów mówi, ile torów obwodu mocy jest przełączanych. Stycznik trójfazowy ma zwykle trzy styki główne, ale w instalacjach jednofazowych może być potrzebne rozłączanie także przewodu neutralnego. W takim przypadku trzeba sprawdzić, czy aparat ma odpowiednią liczbę torów i czy producent dopuszcza takie zastosowanie.
Styki pomocnicze
Styki pomocnicze NO i NC służą do sygnalizacji stanu, podtrzymania pracy, blokad oraz sterowania kolejnymi elementami. Oznaczenie 13-14 zwykle wskazuje styk normalnie otwarty, a 21-22 normalnie zamknięty, jednak przy nietypowych aparatach zawsze opieram się na schemacie producenta.
W automatyce domu styk pomocniczy może przekazać do sterownika informację, że pompa faktycznie została załączona. To drobny dodatek, ale pozwala wykryć sklejone styki, brak napięcia albo zadziałanie zabezpieczenia.
Trwałość mechaniczna i elektryczna
Trwałość mechaniczna informuje, ile cykli aparat może wykonać bez obciążenia elektrycznego. Trwałość elektryczna jest bardziej praktyczna, bo uwzględnia gaszenie łuku i rzeczywiste obciążenie styków. Dla silnika będzie znacznie niższa niż dla lekkiego obciążenia rezystancyjnego.
Jeżeli stycznik ma przełączać ogrzewanie kilkanaście razy dziennie, zwykle nie potrzebuje takiego zapasu jak aparat sterujący sprężarką uruchamianą setki razy na dobę. Przy częstym taktowaniu lepszym rozwiązaniem może być przekaźnik półprzewodnikowy, ale tylko po sprawdzeniu strat cieplnych, prądu upływu i sposobu chłodzenia.
Jak dobrać stycznik do konkretnego obciążenia
Najprościej przejść przez kilka konkretnych kroków. Ja zaczynam od odbiornika, a dopiero później wybieram serię aparatu. Odwrotna kolejność często kończy się zakupem modelu, który pasuje wymiarami, lecz nie pasuje elektrycznie.
- Odczytaj z tabliczki znamionowej napięcie, moc i prąd odbiornika.
- Określ rodzaj obciążenia: grzałka, silnik, oświetlenie, transformator albo zasilacz impulsowy.
- Wybierz kategorię użytkowania, na przykład AC-1 dla grzałki lub AC-3 dla silnika.
- Porównaj prąd Ie przy właściwym napięciu i kategorii, zostawiając rozsądny zapas.
- Dobierz napięcie cewki Us do sterownika, przycisku, PLC lub modułu automatyki.
- Sprawdź liczbę styków głównych, pomocniczych, sposób montażu i temperaturę pracy.
- Zweryfikuj współpracę z zabezpieczeniem nadprądowym oraz przekaźnikiem przeciążeniowym.
Przykład pierwszy to grzałka o mocy 6 kW zasilana jednofazowo napięciem 230 V. Prąd wynosi około 26 A, więc stycznik powinien mieć odpowiednią obciążalność dla AC-1, a nie tylko 26 A zapisane przy innej kategorii. Przy długiej pracy ciągłej sprawdzam też temperaturę zacisków i sposób odprowadzania ciepła.
Przykład drugi to silnik trójfazowy 4 kW przy 400 V. Samo przeliczenie mocy nie wystarczy, bo liczy się prąd z tabliczki, kategoria AC-3 i sposób rozruchu. Jeżeli silnik często startuje, zatrzymuje się i zmienia kierunek, zwykły dobór „na styk” będzie złym pomysłem.
Przy pompie obiegowej, wentylatorze lub napędzie bramy zwracam uwagę także na częstotliwość pracy. Stycznik uruchamiany raz dziennie ma zupełnie inne wymagania niż aparat przełączający obciążenie co kilka minut przez cały dzień.
Przeczytaj również: Symbole elektroniczne na schemacie - jak czytać oznaczenia?
Najczęstsze błędy przy zakupie
- Dobieranie aparatu wyłącznie po wartości AC-1.
- Podłączenie cewki 230 V do sterownika przygotowanego dla 24 V DC.
- Traktowanie Ui jako normalnego napięcia pracy.
- Pomijanie prądu rozruchowego silnika lub transformatora.
- Brak sprawdzenia, czy stycznik może pracować w pozycji i temperaturze przewidzianej w rozdzielnicy.
- Założenie, że większy prąd znamionowy zawsze rozwiązuje problem bez sprawdzenia zacisków, zabezpieczeń i przewodów.
Duży stycznik nie naprawi źle zaprojektowanego układu. Aparat musi tworzyć z zabezpieczeniem, przewodami i odbiornikiem spójny system, a prace przy instalacji 230/400 V powinien wykonywać elektryk z odpowiednimi kwalifikacjami.
Co sprawdzić przed zamknięciem rozdzielnicy
Przed montażem porównuję oznaczenia na urządzeniu z kartą katalogową, szczególnie wartości Ie dla konkretnej kategorii, napięcie cewki i schemat zacisków. Sprawdzam też, czy zastosowany stycznik nie będzie nadmiernie nagrzewał sąsiednich modułów.
W inteligentnej instalacji dobrze przewidzieć sygnalizację stanu oraz ręczne odłączenie obwodu. Taki zapas poprawia diagnostykę i ułatwia serwis, gdy automatyka przestanie działać albo odbiornik zacznie zachowywać się nietypowo.
Najważniejsza zasada jest prosta: wybieraj aparat według rzeczywistego obciążenia, kategorii pracy i napięcia cewki. Dopiero potem porównuj wymiary, akcesoria i cenę. Dzięki temu stycznik będzie nie tylko pasował do szyny DIN, lecz także bezpiecznie wykona swoją pracę przez długi czas.
