Gdy jeden przycisk ma uruchamiać pompę, ogrzewanie, wentylator albo oświetlenie, zwykły przekaźnik często przestaje wystarczać. Stycznik pozwala bezpiecznie sterować obciążeniem o większej mocy, ale tylko wtedy, gdy jego konstrukcja, kategoria pracy i napięcie cewki pasują do konkretnego odbiornika. Poniżej wyjaśniam, jakie odmiany spotyka się najczęściej, czym różnią się między sobą i jak dobrać właściwy model do instalacji domowej lub automatyki.
Dobry stycznik dobiera się do obciążenia, a nie tylko do liczby amperów
- AC-1 służy głównie do obciążeń rezystancyjnych, takich jak grzałki.
- AC-3 jest typowym wyborem do silników klatkowych, pomp, wentylatorów i sprężarek.
- Styczniki modułowe pasują do rozdzielnic na szynę DIN, ale nie każdy model nadaje się do częstego rozruchu silnika.
- Napięcie cewki, na przykład 24 V DC lub 230 V AC, musi odpowiadać układowi sterowania.
- Stycznik nie zastępuje zabezpieczenia nadprądowego ani wyłącznika silnikowego.

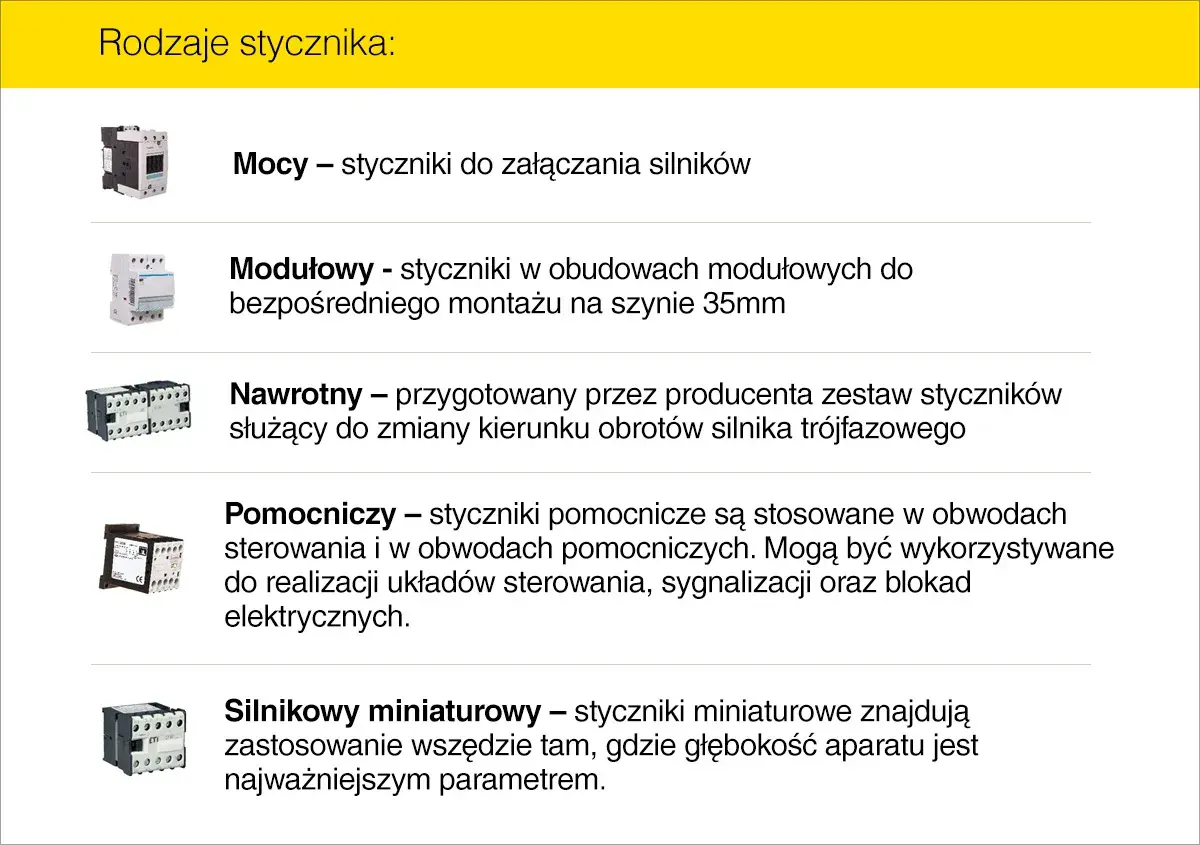

Rodzaje styczników według budowy i zastosowania
Stycznik to elektrycznie sterowany łącznik, który za pomocą cewki otwiera lub zamyka styki główne. Obwód sterowania może pobierać niewielki prąd, a styki robocze przełączają znacznie większe obciążenie. To właśnie dlatego urządzenie dobrze pasuje do automatyki domowej, sterowników PLC, systemów alarmowych i instalacji HVAC.

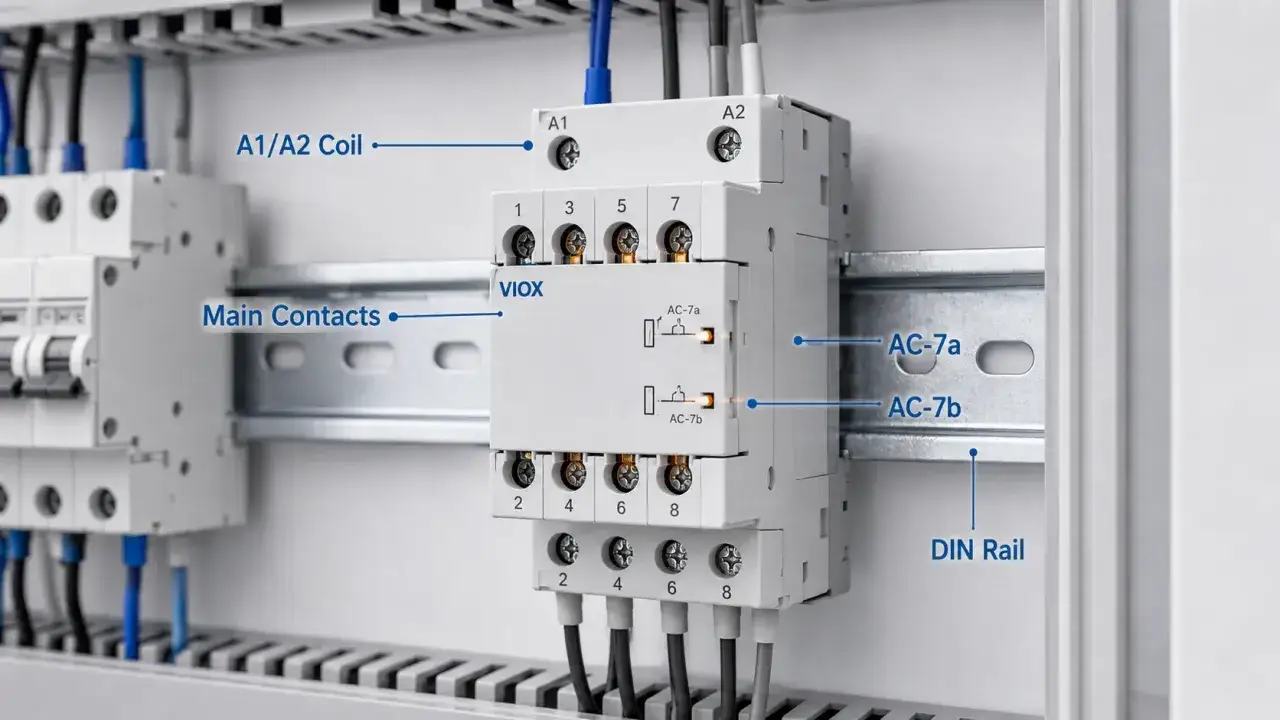

Styczniki modułowe do rozdzielnic
Modele modułowe montuje się na szynie DIN, dlatego dobrze odnajdują się w rozdzielnicach mieszkaniowych i małych szafach automatyki. Zwykle mają od 1 do 4 biegunów, a spotykane prądy znamionowe mieszczą się często w zakresie 16-63 A, choć dostępne są także większe wersje.
Najczęściej wykorzystuje się je do sterowania oświetleniem, ogrzewaniem elektrycznym, wentylacją, bojlerem lub niewielkimi silnikami. Ich zaletą jest kompaktowa obudowa i proste podłączenie. Trzeba jednak sprawdzić kategorię użytkowania, ponieważ oznaczenie 25 A dla obciążenia rezystancyjnego nie musi oznaczać 25 A przy pracy silnikowej.
Styczniki przemysłowe
Styczniki przemysłowe mają zwykle większą obciążalność, rozbudowane styki pomocnicze i możliwość dołączania akcesoriów, takich jak człony czasowe, blokady mechaniczne czy przekaźniki przeciążeniowe. Występują jako wersje jedno-, dwu-, trzy- i czterobiegunowe, choć w instalacjach trójfazowych najczęściej spotyka się odmianę trzybiegunową.
To właściwy wybór dla silników, sprężarek, pomp głębinowych, maszyn warsztatowych i układów, w których stycznik będzie często załączał obciążenie. W praktyce zwracam uwagę nie tylko na prąd, lecz także na trwałość elektryczną i liczbę cykli pracy. Tani model może działać poprawnie przy kilku przełączeniach dziennie, ale szybko zużyć się w automatyce pracującej co kilka minut.
Styczniki nawrotne
Stycznik nawrotny składa się z dwóch styczników połączonych tak, aby zmieniać kolejność dwóch faz. Umożliwia to zmianę kierunku obrotów silnika, na przykład w bramie przemysłowej, podnośniku, wciągarce albo napędzie rolet.
Takie zestawy muszą mieć blokadę mechaniczną i elektryczną. Bez niej oba styczniki mogłyby załączyć się jednocześnie, powodując zwarcie międzyfazowe. W prostych instalacjach domowych podobną funkcję często realizuje sterownik napędu, dlatego dodatkowy zestaw nawrotny nie zawsze jest potrzebny.
Styczniki do kondensatorów i obciążeń specjalnych
Banki kondensatorów oraz niektóre oprawy oświetleniowe generują wysoki prąd udarowy podczas załączenia. Do takich zastosowań stosuje się specjalne styczniki z elementami ograniczającymi udar, na przykład rezystorami wstępnymi. Zwykły stycznik silnikowy może w takim układzie szybciej wypalać styki.
Osobną grupę tworzą styczniki prądu stałego. Łuk elektryczny w obwodzie DC jest trudniejszy do wygaszenia niż w AC, dlatego stycznika przemiennego nie należy automatycznie stosować do 24 V lub 48 V DC. Trzeba sprawdzić kartę katalogową i dopuszczalną liczbę torów łączonych szeregowo.
Styczniki półprzewodnikowe
Styczniki półprzewodnikowe, nazywane także SSR, nie mają mechanicznych styków. Przełączają obciążenie za pomocą elementów elektronicznych, więc pracują cicho i nie zużywają się mechanicznie. Dobrze sprawdzają się przy częstym załączaniu grzałek, zaworów lub niektórych silników.
Ich ograniczeniem jest wydzielanie ciepła. Przy większym prądzie potrzebny bywa radiator, a wyjście może mieć niewielki prąd upływu nawet w stanie wyłączenia. Nie zapewniają też takiej samej przerwy galwanicznej jak stycznik elektromechaniczny, dlatego w układach wymagających fizycznego odseparowania przewodów trzeba zastosować dodatkowy rozłącznik.
Kategorie użytkowania mówią więcej niż sam prąd znamionowy
Najczęściej popełniany błąd polega na wyborze stycznika wyłącznie na podstawie wartości amperów. Tymczasem oznaczenie AC-1, AC-3 albo AC-4 informuje, jakiego rodzaju obciążenie urządzenie może bezpiecznie załączać i wyłączać.
| Kategoria | Typowe obciążenie | Przykładowe zastosowanie |
|---|---|---|
| AC-1 | Obciążenia rezystancyjne lub lekko indukcyjne | Grzałki, piece oporowe, proste obwody rozdzielcze |
| AC-2 | Silniki pierścieniowe | Rozruch i wyłączanie starszych napędów przemysłowych |
| AC-3 | Silniki klatkowe | Pompy, wentylatory, sprężarki, taśmociągi |
| AC-4 | Częste impulsowanie, hamowanie i nawroty | Wciągarki, dźwigi, napędy wymagające szybkiej zmiany kierunku |
| DC-1 | Obciążenia stałoprądowe nieindukcyjne lub lekko indukcyjne | Proste obwody grzewcze i sterownicze DC |
| DC-3/DC-5 | Silniki prądu stałego i trudne warunki wyłączania | Napędy, hamowanie i częste przełączanie silników DC |
Przy rozruchu silnik klatkowy może pobierać około 5-7 razy większy prąd niż podczas normalnej pracy. Dlatego stycznik 16 A w kategorii AC-3 może być odpowiedni do konkretnego silnika, ale urządzenie o podobnym prądzie przeznaczone wyłącznie do AC-1 nie musi poradzić sobie z takim obciążeniem.
Kategoria AC-4 jest znacznie bardziej wymagająca niż AC-3. Podczas hamowania przeciwprądem lub częstego impulsowania stycznik może rozłączać prąd wielokrotnie większy od roboczego, co skraca trwałość styków. Jeżeli napęd ma pracować w takim trybie, dobieram aparat na podstawie danych silnika i liczby operacji na godzinę, a nie samej mocy w kilowatach.
Jak dobrać stycznik do instalacji
Dobór najlepiej zacząć od odbiornika, a dopiero później przejść do konkretnego modelu. W praktyce sprawdzam sześć parametrów.
- Rodzaj obciążenia. Ustal, czy stycznik będzie przełączał grzałkę, silnik, transformator, kondensator, oświetlenie czy obwód prądu stałego.
- Kategoria użytkowania. Dla grzałki najczęściej będzie to AC-1, a dla typowego silnika klatkowego AC-3. Częste nawroty lub impulsowanie wskazują na AC-4.
- Prąd i napięcie obwodu głównego. Sprawdź prąd roboczy przy konkretnym napięciu, na przykład 230 V lub 400 V. Nie przeliczaj bezrefleksyjnie wartości podanej dla innej kategorii.
- Napięcie cewki. Cewka może być zasilana napięciem 12 V, 24 V, 230 V AC albo napięciem stałym. Podanie 230 V na cewkę 24 V kończy się jej uszkodzeniem.
- Liczba styków pomocniczych. Styki NO, czyli normalnie otwarte, służą między innymi do podtrzymania załączenia. Styki NC, czyli normalnie zamknięte, przydają się w blokadach i sygnalizacji.
- Warunki montażu. W rozdzielnicy potrzebny będzie model modułowy na szynę DIN, a w szafie maszynowej często lepiej sprawdzi się stycznik przemysłowy z możliwością rozbudowy.
Przykładowo pompa trójfazowa o prądzie znamionowym 6 A nie wymaga automatycznie stycznika 6 A. Szukam modelu, który ma co najmniej 6 A w kategorii AC-3, zgodne napięcie cewki oraz współpracuje z wyłącznikiem silnikowym lub przekaźnikiem przeciążeniowym.
W instalacji inteligentnego domu często wygodna jest cewka 24 V DC, ponieważ łatwo sterować nią z modułu automatyki, sterownika PLC lub przekaźnika bezpiecznego napięcia. Cewka 230 V AC może być prostsza w klasycznej rozdzielnicy, ale wymaga zachowania większej ostrożności przy prowadzeniu obwodu sterowania.
Czym różni się stycznik od przekaźnika i wyłącznika
Przekaźnik i stycznik działają na podobnej zasadzie, lecz są projektowane do innych zadań. Przekaźnik zwykle przełącza mniejsze prądy i ma więcej wariantów styków sygnałowych, natomiast stycznik jest przystosowany do częstego łączenia obciążeń mocy, w tym silników.
| Urządzenie | Główne zadanie | Czego nie zapewnia |
|---|---|---|
| Przekaźnik | Przełączanie sygnałów i małych odbiorników | Nie zawsze radzi sobie z dużym prądem rozruchowym |
| Stycznik | Zdalne załączanie większych obciążeń | Zwykle nie chroni samodzielnie przed przeciążeniem |
| Wyłącznik nadprądowy | Ochrona przewodów przed zwarciem i przeciążeniem | Nie zastępuje funkcji automatycznego sterowania |
| Wyłącznik silnikowy | Ochrona silnika przed przeciążeniem i zanikiem fazy | Nie zawsze zapewnia wygodne, częste sterowanie z automatyki |
Stycznik nie powinien być traktowany jako pełne zabezpieczenie. W obwodzie silnika potrzebne są zwykle ochrona zwarciowa, wyłącznik silnikowy lub przekaźnik przeciążeniowy. Sam aparat jedynie wykonuje polecenie załączenia albo wyłączenia.
Błędy, które skracają życie stycznika
Pierwszy błąd to porównywanie wyłącznie wartości prądu. Model opisany jako 40 A może mieć 40 A dla AC-1, ale znacznie mniejszą wartość dla AC-3. Zawsze odczytuję parametry przy tej kategorii, która odpowiada rzeczywistej pracy odbiornika.
Drugi problem to brak tłumienia przepięć na cewce. Przy cewkach DC można zastosować diodę lub moduł gaszący, a przy cewkach AC odpowiedni układ RC albo warystor, o ile producent przewidział takie akcesorium. Ogranicza to zakłócenia, które mogą resetować sterowniki lub powodować przypadkowe reakcje automatyki.
Nie należy również montować stycznika bez uwzględnienia temperatury w rozdzielnicy. Kilka urządzeń pracujących obok siebie może zwiększyć nagrzewanie, a wyższa temperatura obniża dopuszczalną obciążalność części aparatów. W małej obudowie zostawiam przestrzeń zgodnie z instrukcją producenta i nie upycham modułów na siłę.
W przypadku silnika ważna jest także kolejność faz, sposób uziemienia i zabezpieczenie przed samoczynnym ponownym rozruchem. Po zaniku zasilania stycznik powinien wrócić do stanu bezpiecznego, a ponowne uruchomienie powinno wymagać świadomego polecenia, jeśli maszyna może stworzyć zagrożenie.
Najrozsądniejszy wybór zależy od scenariusza pracy
Do grzałki, bojlera lub prostego obwodu oświetleniowego zwykle wystarczy stycznik modułowy w kategorii AC-1. Do pompy, wentylatora i sprężarki lepiej wybrać aparat z wyraźnie podaną kategorią AC-3 oraz dobrać do niego ochronę przeciążeniową.
Jeżeli układ ma często zmieniać kierunek obrotów, przełączać kondensatory albo działać przy napięciu stałym, potrzebny jest wariant specjalistyczny. W takich sytuacjach oszczędność na przypadkowym zamienniku szybko może oznaczać wypalone styki, sklejanie aparatu albo awarię sterownika.
Najważniejsza zasada jest prosta. Najpierw określam co, jak często i przy jakim napięciu będzie przełączane, a dopiero potem wybieram stycznik, cewkę, liczbę biegunów i zabezpieczenia. Taki sposób doboru sprawdza się zarówno w domowej rozdzielnicy, jak i w większym systemie automatyki.
