Silnik jednofazowy może buczeć, nie ruszać albo tracić moc, gdy jego kondensator jest zużyty lub źle dobrany. Pytanie, do czego służy kondensator w silniku elektrycznym, prowadzi przede wszystkim do jednej odpowiedzi: element ten przesuwa fazę prądu w uzwojeniu pomocniczym i pomaga wytworzyć pole magnetyczne zdolne do wprawienia wirnika w ruch.
Kondensator decyduje o rozruchu i spokojnej pracy silnika
- Przesuwa fazę prądu w uzwojeniu pomocniczym i tworzy warunki do powstania wirującego pola magnetycznego.
- Kondensator pracy pozostaje podłączony podczas działania silnika, a rozruchowy pracuje tylko przez krótki czas.
- Zbyt mała pojemność powoduje buczenie, słaby start i spadek momentu obrotowego.
- Zbyt duża pojemność może przegrzewać uzwojenie pomocnicze i skracać żywotność silnika.
- Przy wymianie trzeba dopasować pojemność, napięcie AC i typ kondensatora do danych silnika.
Kondensator tworzy warunki do startu silnika jednofazowego
W silniku trójfazowym przesunięcie faz między uzwojeniami naturalnie tworzy wirujące pole magnetyczne. Zasilanie jednofazowe nie daje takiego efektu w prosty sposób. Samo podłączenie napięcia do uzwojenia głównego powoduje powstanie pola pulsującego, dlatego wirnik może nie wystartować samodzielnie.
Kondensator współpracuje z uzwojeniem pomocniczym. Przesuwa prąd w tej gałęzi względem prądu uzwojenia głównego, dzięki czemu pola magnetyczne zaczynają działać tak, jakby silnik miał dodatkową fazę. Rezultatem jest moment rozruchowy, czyli siła, która wprawia wał w ruch.
To rozwiązanie spotykam między innymi w wentylatorach, pompach, napędach bram, roletach, sprężarkach i części urządzeń AGD. W praktyce kondensator nie jest zwykłym magazynem energii do silnika. Jego najważniejszym zadaniem jest ustalenie właściwej zależności między prądem a uzwojeniem pomocniczym.
Wpływa również na pracę po rozruchu. Dobrze dobrany element pomaga utrzymać moment obrotowy, ograniczyć nierówną pracę i poprawić wykorzystanie energii. Nie oznacza to jednak, że większa pojemność zawsze poprawia osiągi.
Kondensator pracy i rozruchowy pełnią różne funkcje
Najczęściej spotykam dwa rozwiązania. W pierwszym silnik ma tylko kondensator pracy, który jest podłączony przez cały czas. W drugim układ wykorzystuje kondensator pracy oraz dodatkowy kondensator rozruchowy, dołączany tylko na początku.
| Rodzaj | Rola | Sposób działania | Typowe zastosowanie |
|---|---|---|---|
| Kondensator pracy | Pomaga uruchomić silnik i stabilizuje jego działanie | Jest podłączony stale | Wentylatory, pompy, napędy rolet, lekkie maszyny |
| Kondensator rozruchowy | Zwiększa moment podczas startu | Jest odłączany po rozpędzeniu wału | Sprężarki, urządzenia z ciężkim rozruchem, pompy pod obciążeniem |
Kondensator pracy ma zwykle mniejszą pojemność, często od kilku do kilkudziesięciu mikrofaradów. W konkretnych silnikach spotyka się jednak także wartości większe, dlatego zakres traktuję wyłącznie orientacyjnie. Najważniejszy pozostaje zapis na tabliczce znamionowej albo w dokumentacji.

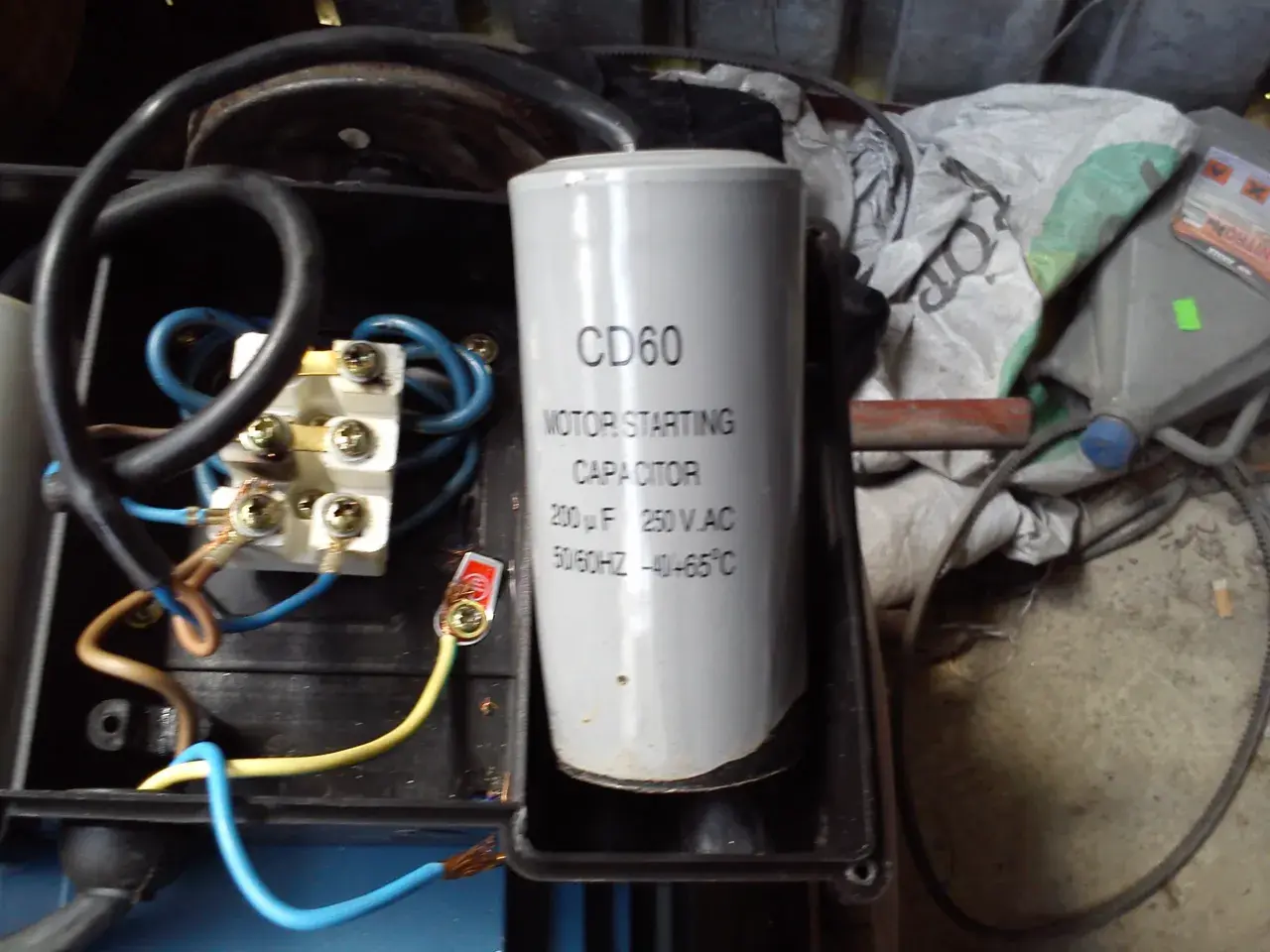

Kondensator rozruchowy może mieć pojemność rzędu 50-300 µF lub więcej, ale działa tylko przez kilka sekund. Za jego odłączenie odpowiada przekaźnik, wyłącznik odśrodkowy albo układ elektroniczny. Pozostawienie elementu rozruchowego w obwodzie na stałe może szybko doprowadzić do przegrzania uzwojenia.
Właśnie dlatego nie wolno zastępować kondensatora rozruchowego przypadkowym kondensatorem pracy. Różnią się nie tylko pojemnością, lecz także konstrukcją, dopuszczalnym czasem pracy i odpornością na obciążenia.
Jak dobrać właściwy kondensator do silnika
Przy wymianie zaczynam od odczytania oznaczeń ze starego elementu i tabliczki silnika. Szukam przede wszystkim wartości w µF, napięcia roboczego w V AC oraz informacji, czy jest to kondensator pracy, czy rozruchowy.
| Oznaczenie | Co oznacza | Na co uważać |
|---|---|---|
| µF | Pojemność kondensatora | Powinna odpowiadać wartości przewidzianej przez producenta |
| V AC | Dopuszczalne napięcie pracy prądem przemiennym | Nie należy wybierać wartości niższej od wymaganej |
| 50/60 Hz | Częstotliwość pracy | Powinna być zgodna z siecią i zastosowaniem elementu |
| Motor run lub start | Przeznaczenie kondensatora | Kondensator rozruchowy nie jest zamiennikiem pracy |
Przykładowo oznaczenie 16 µF 450 V AC wskazuje na pojemność 16 mikrofaradów i napięcie znamionowe 450 V prądu przemiennego. Nie należy mylić tego z kondensatorem elektrolitycznym przeznaczonym do obwodów prądu stałego.
W silnikach jednofazowych stosuje się zwykle kondensatory foliowe do pracy ciągłej, często wykonane z polipropylenu. Producenci oznaczają takie elementy jako przeznaczone do silników i odnoszą je do normy IEC 60252-1. To praktyczna wskazówka, bo zwykły kondensator elektroniczny może nie wytrzymać temperatury, drgań i ciągłego obciążenia.
Nie polecam dobierać pojemności wyłącznie na podstawie mocy silnika. Dwa silniki o mocy 0,37 kW mogą wymagać różnych wartości ze względu na konstrukcję uzwojeń, obroty, sposób połączenia i charakter obciążenia. Przy braku danych bezpieczniej skonsultować się z elektrykiem niż testować przypadkowe wartości.
Objawy zużytego lub źle dobranego kondensatora
Uszkodzenie kondensatora często daje objawy, które łatwo pomylić z awarią samego silnika. Najbardziej typowy jest silnik, który buczy, ale nie zaczyna się obracać. Czasem rusza dopiero po ręcznym zakręceniu wałem, co wyraźnie wskazuje na problem z momentem rozruchowym, choć nie zastępuje pełnej diagnozy.
- silnik startuje z opóźnieniem albo tylko bez obciążenia,
- wał obraca się wolniej niż wcześniej,
- urządzenie traci moc przy większym obciążeniu,
- obudowa silnika szybko robi się nadmiernie gorąca,
- pojawia się nierówna praca, głośne buczenie albo wyzwalanie zabezpieczenia,
- kondensator ma wybrzuszenie, pęknięcie lub ślady wycieku.
Podobne symptomy może powodować zablokowane łożysko, uszkodzony wyłącznik odśrodkowy, przerwa w uzwojeniu albo zbyt niskie napięcie zasilania. Dlatego sama wymiana kondensatora nie zawsze rozwiązuje problem. Jeśli nowy element szybko się nagrzewa, trzeba sprawdzić cały obwód, a nie montować kolejny o większej pojemności.
Pomiar pojemności multimetrem jest pomocny, ale wykonuję go dopiero po odłączeniu urządzenia od sieci i bezpiecznym rozładowaniu kondensatora. W instalacjach 230 V nie wystarczy wyjęcie wtyczki i dotknięcie przewodów miernikiem. Osoba bez doświadczenia powinna zlecić taką czynność elektrykowi.
Kiedy kondensator nie jest potrzebny
Nie każdy silnik elektryczny korzysta z kondensatora. W typowym silniku trójfazowym pole wirujące powstaje dzięki trzem przesuniętym fazom, więc dodatkowy kondensator nie jest potrzebny do normalnego rozruchu.
Wyjątkiem bywa zasilanie silnika trójfazowego z sieci jednofazowej. Stosuje się wtedy układ kondensatorowy, często nazywany połączeniem Steinmetza. Pozwala on uruchomić silnik, ale zwykle wiąże się z mniejszym momentem, gorszym wykorzystaniem mocy i ograniczeniami obciążenia. W wielu przypadkach lepszym rozwiązaniem jest falownik albo doprowadzenie właściwego zasilania trójfazowego.
Kondensatora rozruchowego nie potrzebują również niektóre silniki komutatorowe, silniki prądu stałego oraz napędy sterowane elektronicznie. W tych urządzeniach podobne funkcje mogą realizować układy sterujące, czujniki i falowniki. Zawsze patrzę więc na typ silnika, a nie tylko na jego napięcie zasilania.
Najważniejsza zasada przy wymianie kondensatora
Kondensator odpowiada za przesunięcie fazy, moment rozruchowy i stabilną pracę wielu silników jednofazowych. Kondensator pracy działa stale, rozruchowy tylko przez chwilę, a ich zamiana miejscami może skończyć się przegrzaniem uzwojeń.
Jeżeli silnik buczy, traci moc lub nie chce ruszyć, najpierw sprawdzam oznaczenia elementu, stan mechaniczny wału i napięcie zasilania. Dobieram identyczną pojemność oraz właściwy typ do pracy z prądem przemiennym, zamiast kierować się zasadą, że większy kondensator zapewni mocniejszy silnik.
W przypadku urządzeń automatyki domowej, bram, rolet i pomp szczególnie ważne jest także sprawdzenie zabezpieczeń oraz poprawnego uziemienia. Przy napięciu sieciowym 230 V pozornie prosta wymiana może stworzyć realne zagrożenie, dlatego prace przy zaciskach i uzwojeniach najlepiej powierzyć osobie z odpowiednimi kwalifikacjami.
