Gdy dobierasz zasilacz do centrali alarmowej, modułu automatyki albo taśmy LED, sama moc urządzenia nie wystarczy. Trzeba jeszcze sprawdzić, jaki prąd popłynie w obwodzie i czy przewody oraz zasilacz są na niego przygotowane. Poniżej pokazuję wzory na ampery, praktyczne przykłady obliczeń, sposób pomiaru oraz błędy, przez które wynik potrafi być zupełnie nietrafiony.
Najważniejsze informacje o obliczaniu natężenia prądu
- Podstawowy wzór to I = U / R, czyli natężenie równa się napięciu podzielonemu przez opór.
- Znając moc urządzenia, użyj wzoru I = P / U.
- 1 amper odpowiada przepływowi 1 kulomba ładunku w ciągu 1 sekundy.
- W instalacjach AC silniki i transformatory wymagają uwzględnienia współczynnika mocy.
- Prąd mierzy się amperomierzem w szeregu z odbiornikiem, a cęgami obejmuje się tylko jeden przewód.
Jaki jest podstawowy wzór na natężenie prądu
Najczęściej potrzebny wzór to I = U / R. Litera I oznacza natężenie prądu w amperach, U napięcie w woltach, a R opór elektryczny w omach. Im wyższe napięcie przy tym samym oporze, tym większy prąd popłynie przez obwód.
Przykład jest prosty. Odbiornik o oporze 6 Ω podłączony do napięcia 12 V pobiera prąd równy 12 V / 6 Ω = 2 A. Taki sposób liczenia dobrze sprawdza się przy rezystorach, grzałkach i innych odbiornikach, których opór można uznać za stały.
Istnieje też wzór wynikający bezpośrednio z definicji natężenia: I = Q / t. Q oznacza ładunek elektryczny w kulombach, a t czas w sekundach. W praktyce pomiarowej rzadziej liczę prąd z przepływającego ładunku, ale ta zależność wyjaśnia, czym fizycznie jest amper.
Jak odczytywać jednostki
1 A = 1000 mA, dlatego 250 mA to 0,25 A, a 1,5 A to 1500 mA. Ten prosty przelicznik ma duże znaczenie przy modułach alarmowych, czujnikach i elektronice, gdzie pobór często podawany jest w miliamperach.
| Wielkość | Symbol | Jednostka | Znaczenie |
|---|---|---|---|
| Natężenie prądu | I | amper A | Ilość ładunku przepływającego w czasie |
| Napięcie | U | wolt V | Różnica potencjałów wymuszająca przepływ |
| Opór | R | om Ω | Stopień utrudnienia przepływu prądu |
| Moc | P | wat W | Szybkość pobierania lub przekazywania energii |
Jak obliczyć ampery z mocy i napięcia
Przy urządzeniach domowych częściej znamy moc z tabliczki znamionowej niż opór. Wtedy korzystam ze wzoru I = P / U. Moc podajemy w watach, napięcie w woltach, a otrzymany wynik będzie wyrażony w amperach.
Przykład z instalacji 12 V
Moduł automatyki pobiera 24 W przy napięciu 12 V. Obliczenie wygląda tak: 24 W / 12 V = 2 A. Zasilacz powinien więc dostarczać co najmniej 2 A, ale w praktyce wybieram model z zapasem, ponieważ urządzenia mogą chwilowo pobierać więcej prądu podczas uruchamiania.
Jeżeli do jednego zasilacza podłączasz kilka odbiorników, najpierw sumujesz ich prądy. Cztery czujniki pobierające po 80 mA potrzebują łącznie 320 mA, a nie 80 mA. Do tej wartości trzeba doliczyć centralę, moduły komunikacyjne i ewentualne obciążenie awaryjne.
Przykład z napięcia sieciowego
Czajnik o mocy 1000 W przy napięciu nominalnym 230 V pobiera około 4,35 A. Wynik otrzymujemy przez działanie 1000 / 230. Dla urządzeń grzejnych, takich jak grzałka czy klasyczna żarówka, ten wzór zwykle daje bardzo użyteczne przybliżenie.
| Moc urządzenia | Napięcie | Przybliżony prąd |
|---|---|---|
| 12 W | 12 V | 1 A |
| 24 W | 12 V | 2 A |
| 60 W | 24 V | 2,5 A |
| 1000 W | 230 V | 4,35 A |
| 2000 W | 230 V | 8,70 A |
Przy zasilaczu 12 V o mocy 60 W nie zakładam automatycznie, że każdy odbiornik będzie pracował idealnie przy 5 A. Straty, temperatura i prąd rozruchowy mogą zmienić rzeczywiste warunki pracy, dlatego do stałego obciążenia zostawiam rozsądny zapas zamiast dobierać urządzenie na granicy możliwości.
Co zmienia opór, moc i rodzaj prądu
Sam wynik w amperach nie mówi jeszcze wszystkiego o instalacji. Ten sam prąd może płynąć przy różnych napięciach, a urządzenia o tej samej mocy mogą mieć zupełnie inne wymagania podczas startu.
Opór i prawo Ohma
Jeżeli opór rośnie, prąd maleje przy niezmienionym napięciu. Odbiornik 12 V o oporze 12 Ω pobierze 1 A, natomiast przy oporze 24 Ω będzie to już 0,5 A. W realnych układach opór może zmieniać się wraz z temperaturą, dlatego wynik obliczony dla zimnego elementu nie zawsze odpowiada pracy po kilku minutach.
Prąd stały i przemienny
W obwodach DC, na przykład przy akumulatorach, centralach alarmowych i modułach sterujących, zazwyczaj wystarcza wzór I = P / U. W sieci AC sprawa bywa bardziej złożona, szczególnie przy silnikach, transformatorach i zasilaczach impulsowych.
Dla jednofazowego odbiornika prądu przemiennego prąd można przybliżyć wzorem I = P / (U × cos φ), gdzie cos φ oznacza współczynnik mocy. Gdy urządzenie ma moc czynną 1000 W, napięcie 230 V i współczynnik mocy 0,8, prąd wyniesie około 5,43 A, a nie 4,35 A.
W przypadku silnika trzeba dodatkowo uważać na to, czy podana moc jest mocą pobieraną z sieci, czy mocą mechaniczną na wale. Jeśli jest to moc wyjściowa, dochodzi jeszcze sprawność urządzenia. To jeden z powodów, dla których przy większych napędach sprawdzam przede wszystkim tabliczkę znamionową, a nie tylko wykonuję obliczenie z jednej liczby.

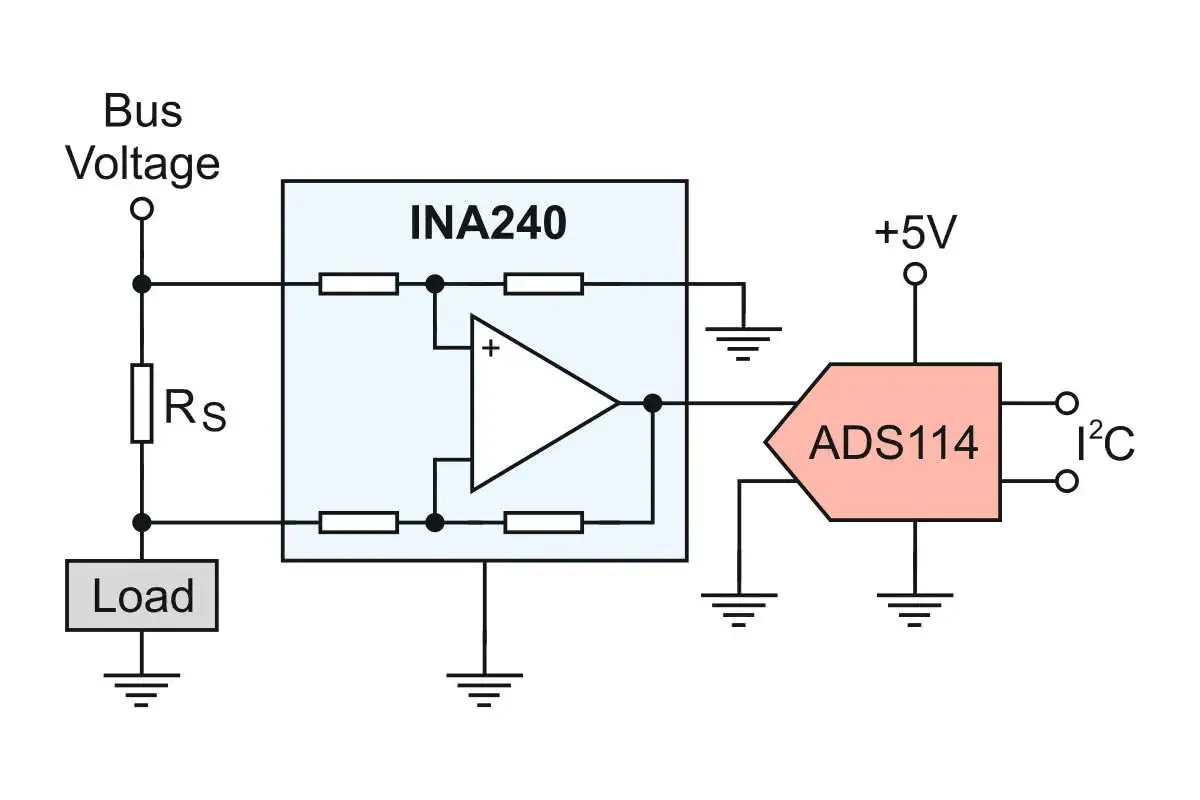

Jak zmierzyć prąd bez typowych pomyłek
Obliczenie pokazuje wartość teoretyczną, natomiast pomiar pozwala sprawdzić, co naprawdę dzieje się w obwodzie. Do małych układów używam multimetru ustawionego na pomiar prądu, a przy instalacjach i większych odbiornikach wygodniejsze są cęgi amperomierza.
Multimetr w obwodzie
Amperomierz włącza się szeregowo, czyli prąd musi przepłynąć przez miernik. Nie podłączam sond bezpośrednio równolegle do źródła napięcia w trybie pomiaru prądu, ponieważ może to spowodować zwarcie i przepalenie bezpiecznika w multimetrze.
- Wyłącz zasilanie obwodu.
- Ustaw przewód pomiarowy w odpowiednim gnieździe A lub mA.
- Wybierz zakres większy od spodziewanego prądu.
- Przerwij jeden przewód i włącz miernik szeregowo.
- Włącz zasilanie i odczytaj wynik.
Jeśli nie znam spodziewanej wartości, zaczynam od najwyższego zakresu. To drobny nawyk, który chroni miernik przed przeciążeniem i pozwala uniknąć błędu wynikającego z podłączenia do gniazda 10 A zamiast do wejścia miliamperowego.
Przeczytaj również: Jak obliczyć ampery z watów? Wzory i przykłady
Cęgi pomiarowe
Cęgi mierzą pole magnetyczne wokół przewodnika, więc nie trzeba rozłączać obwodu. Obejmuję nimi jeden przewód. Jeśli złapię jednocześnie przewód fazowy i neutralny, pola częściowo się znoszą i wynik może być bliski zeru mimo działającego urządzenia.
Przy pomiarach napięcia sieciowego zachowuję szczególną ostrożność. Prace przy rozdzielnicy i przewodach 230 V powinny wykonywać osoby z odpowiednimi kwalifikacjami, ponieważ prawidłowy wzór nie zastępuje zasad bezpieczeństwa.
Jak dobrać zasilacz do centrali i urządzeń smart home
W automatyce domowej prąd obliczam zwykle dla całego zestawu, a nie dla jednego modułu. Centrala alarmowa, czujki, ekspander, modem LTE i sygnalizator mogą korzystać z tego samego źródła, dlatego dodaję ich pobory według dokumentacji.
Przykładowy zestaw może wyglądać tak: centrala 350 mA, moduł komunikacyjny 180 mA, sześć czujek po 20 mA i sygnalizator pobierający 700 mA w stanie alarmu. Suma wynosi 1350 mA, czyli 1,35 A. Zasilacz 12 V o prądzie znamionowym 1,5 A byłby tu rozwiązaniem bardzo ciasnym, szczególnie gdy akumulator ma być ładowany jednocześnie.
Przy wyborze zasilacza sprawdzam trzy rzeczy: napięcie wyjściowe, maksymalny prąd oraz warunki pracy. Napięcie musi się zgadzać, a zapas prądowy powinien uwzględniać rozruch, ładowanie akumulatora i chwilowe obciążenie sygnalizatora.
| Co sprawdzić | Dlaczego ma znaczenie |
|---|---|
| Napięcie wyjściowe | Zbyt wysokie może uszkodzić elektronikę, a zbyt niskie powodować restarty. |
| Prąd znamionowy | Określa, jak duże obciążenie może zasilać urządzenie. |
| Prąd rozruchowy | Niektóre moduły i sygnalizatory chwilowo pobierają więcej niż podczas pracy normalnej. |
| Praca z akumulatorem | Zasilacz musi obsłużyć odbiorniki i ładowanie bez przeciążenia. |
| Temperatura | Wysoka temperatura może ograniczać realną wydajność zasilacza. |
Nie traktuję zapasu jako licencji na dowolne zwiększanie obciążenia. Jeśli zasilacz nagrzewa się nadmiernie, napięcie spada albo centrala resetuje się przy włączeniu sygnalizatora, sam wynik z kalkulatora nie wystarczy. Trzeba sprawdzić połączenia, przekroje przewodów, spadki napięcia i rzeczywisty pomiar prądu.
Jak szybko sprawdzić, czy obliczenie ma sens
Najpierw zapisuję wszystkie dane w podstawowych jednostkach. Waty przeliczam na ampery dopiero po sprawdzeniu napięcia, a miliampery zamieniam na ampery przez podzielenie przez 1000. Dzięki temu unikam pomyłek takich jak odczyt 500 mA jako 500 A.
Potem porównuję wynik z intuicją. Urządzenie 12 V o mocy 120 W powinno pobierać około 10 A, więc cienki przewód i mały wtyk od przypadkowego zasilacza są sygnałem ostrzegawczym. Z kolei ładowarka 5 W przy 5 V potrzebuje około 1 A, co pasuje do typowych parametrów małej elektroniki.
Najpraktyczniejsza kolejność wygląda tak: sprawdź napięcie, odczytaj moc lub pobór, wybierz właściwy wzór, przelicz jednostki i zweryfikuj wynik pomiarem. Taki schemat działa zarówno przy prostym obwodzie LED, jak i przy zasilaniu większego systemu automatyki.
Jeżeli wynik dotyczy sieci 230 V, silnika, dużego akumulatora albo instalacji z kilkoma odbiornikami, zostawiam ocenę doświadczonemu elektrykowi. W elektronice kilka sekund poświęconych na prawidłowe obliczenie prądu często oszczędza później wymiany zasilacza, przewodów lub uszkodzonego modułu.
