Pytanie, jakie napięcie daje panel fotowoltaiczny, nie ma jednej odpowiedzi, ponieważ moduł pracuje w różnych punktach zależnie od obciążenia, temperatury i nasłonecznienia. Wyjaśniam, czym różnią się wartości Voc i Vmp, ile woltów ma typowy panel, jak liczyć napięcie całego łańcucha oraz na co uważać przy doborze falownika, regulatora i akumulatora.
Najważniejsze liczby i zasady w jednym miejscu
- 35-46 V Vmp to typowy zakres napięcia pracy współczesnego panelu dachowego.
- 40-55 V Voc oznacza napięcie obwodu otwartego, mierzone bez podłączonego odbiornika.
- Voc rośnie na mrozie, dlatego napięcie stringu trzeba obliczać dla najniższej temperatury.
- Połączenie szeregowe sumuje napięcia paneli, a równoległe zwiększa głównie prąd.
- „Panel 12 V” zwykle pracuje przy około 17-18 V, a nie przy dokładnie 12 V.
Panel fotowoltaiczny nie ma jednego stałego napięcia
Moduł PV nie zachowuje się jak zwykły zasilacz o sztywno ustalonym napięciu. Jego parametry zmieniają się wraz z obciążeniem, natężeniem światła i temperaturą, dlatego w karcie katalogowej znajdziemy kilka różnych wartości. Najważniejsze są Voc, Vmp, Isc i Imp.
| Parametr | Znaczenie | Do czego służy |
|---|---|---|
| Voc | Napięcie obwodu otwartego, gdy prąd nie płynie | Sprawdzanie maksymalnego napięcia stringu i bezpieczeństwa falownika |
| Vmp | Napięcie w punkcie maksymalnej mocy | Ocena normalnej pracy panelu i dobór zakresu MPPT |
| Isc | Prąd zwarciowy | Sprawdzanie limitu prądowego urządzenia |
| Imp | Prąd przy maksymalnej mocy | Obliczanie realnej mocy modułu i kompatybilności z MPPT |
Voc jest zawsze wyższe od Vmp, bo przy otwartym obwodzie panel nie oddaje energii do odbiornika. W codziennej pracy falownik stara się utrzymywać moduły w pobliżu punktu Vmp, czyli miejsca, w którym iloczyn napięcia i prądu daje największą moc.
To rozróżnienie jest bardzo praktyczne. Do określenia, czy nie przekroczymy maksymalnego napięcia wejściowego falownika, patrzę na Voc, natomiast do sprawdzenia, czy urządzenie będzie efektywnie pracować, analizuję zakres napięcia MPPT i sumę wartości Vmp.
Ile woltów ma typowy panel fotowoltaiczny
Współczesny panel przeznaczony do instalacji domowej zwykle pracuje przy napięciu około 35-46 V Vmp. Jego napięcie obwodu otwartego wynosi najczęściej 40-55 V Voc, choć dokładna wartość zależy od liczby ogniw, konstrukcji modułu i konkretnego modelu.
| Typ modułu | Typowe Vmp | Typowe Voc | Główne zastosowanie |
|---|---|---|---|
| „12 V”, około 36 ogniw | 17-18 V | 20-22 V | Małe instalacje off-grid, kampery, łodzie |
| Starszy moduł 60 ogniw | 28-38 V | 35-45 V | Starsze instalacje i małe systemy |
| Współczesny moduł dachowy 108 ogniw połówkowych | 35-42 V | 42-50 V | Instalacje domowe |
| Duży moduł 144 ogniwa połówkowe | 42-46 V | 50-56 V | Instalacje o większej mocy |
Przykładowy nowoczesny moduł o mocy około 600 W może mieć Vmp w pobliżu 45-46 V i Voc na poziomie około 55 V. Sama moc 450, 500 czy 600 W nie określa jednak napięcia. Dwa panele o podobnej mocy mogą różnić się napięciem i prądem, dlatego zawsze sprawdzam kartę katalogową konkretnego modelu.
Co oznacza panel 12 V lub 24 V
Określenia „panel 12 V” i „panel 24 V” często opisują klasę instalacji akumulatorowej, a nie rzeczywiste napięcie na zaciskach. Panel 12 V musi mieć wyższe napięcie robocze, zwykle około 17-18 V, aby regulator mógł naładować akumulator 12 V.
Podobnie moduł przeznaczony do systemu 24 V może pracować przy około 34-36 V. Pomylenie napięcia nominalnego z Vmp to jeden z częstszych błędów przy budowie małej instalacji z akumulatorem.
Temperatura potrafi zmienić wynik bardziej, niż się wydaje
Panel fotowoltaiczny daje inne napięcie w chłodny, słoneczny dzień niż rozgrzany latem dach. Spadek temperatury podnosi Voc, a wzrost temperatury obniża napięcie pracy Vmp. Z tego powodu najwyższe napięcie stringu może pojawić się zimą, przy jasnym niebie i mrozie.
Współczynnik temperaturowy napięcia znajduje się w karcie katalogowej i często wynosi około -0,25% na każdy stopień Celsjusza. Jeśli moduł ma Voc 52 V w temperaturze 25°C, a temperatura ogniw spadnie do -10°C, wzrost napięcia może wynieść około 8,75%, czyli wartość zbliży się do 56,5 V.
Przy dziesięciu takich panelach napięcie obwodu otwartego nie będzie już wynosiło po prostu 520 V, lecz może przekroczyć 560 V w warunkach mrozowych. To właśnie dlatego projektant nie powinien opierać się wyłącznie na liczbach podanych dla standardowych warunków testowych STC.
Z drugiej strony upał obniża napięcie robocze. Gdy moduły są mocno rozgrzane, string może zejść poniżej wartości obserwowanej w katalogu, a falownik musi nadal mieścić się w swoim zakresie MPPT. W praktyce temperatura panelu bywa znacznie wyższa od temperatury powietrza.
Połączenie kilku paneli zmienia napięcie całego systemu
W instalacjach domowych panele najczęściej łączy się szeregowo w tak zwane stringi. W takim układzie napięcia się sumują, a prąd pozostaje zbliżony do prądu pojedynczego modułu. To pozwala uzyskać kilkaset woltów napięcia stałego potrzebnych do efektywnej współpracy z falownikiem sieciowym.
Przykład jest prosty. Jeśli jeden panel ma Vmp 42 V i Voc 50 V, to string z dziesięciu modułów będzie miał około 420 V Vmp i 500 V Voc w warunkach katalogowych. Przy niskiej temperaturze wartość Voc wzrośnie, dlatego do obliczeń granicznych trzeba użyć współczynnika temperaturowego.
Połączenie równoległedziała odwrotnie. Napięcie pozostaje na poziomie jednego panelu, natomiast prądy poszczególnych gałęzi się dodają. Takie rozwiązanie może być przydatne w małych instalacjach akumulatorowych, ale wymaga sprawdzenia maksymalnego prądu regulatora, zabezpieczeń i przewodów.
Przeczytaj również: Jak podłączyć kolektor słoneczny do bojlera? Praktyczny schemat
Dlaczego nie warto mieszać paneli w jednym stringu
W jednym szeregu najlepiej stosować moduły o podobnych parametrach, ustawione w podobnym kierunku i pod podobnym kątem. Różne napięcia, częściowe zacienienie albo łączenie paneli o mocno odmiennych prądach może ograniczyć pracę całego łańcucha.
Najczęściej problemem nie jest sama różnica kilku watów, lecz niedopasowanie prądu i charakterystyk I-V. Jeżeli dach ma kilka połaci o różnych warunkach nasłonecznienia, lepszym rozwiązaniem może być rozdzielenie modułów na osobne wejścia MPPT niż sztuczne łączenie wszystkiego w jeden string.

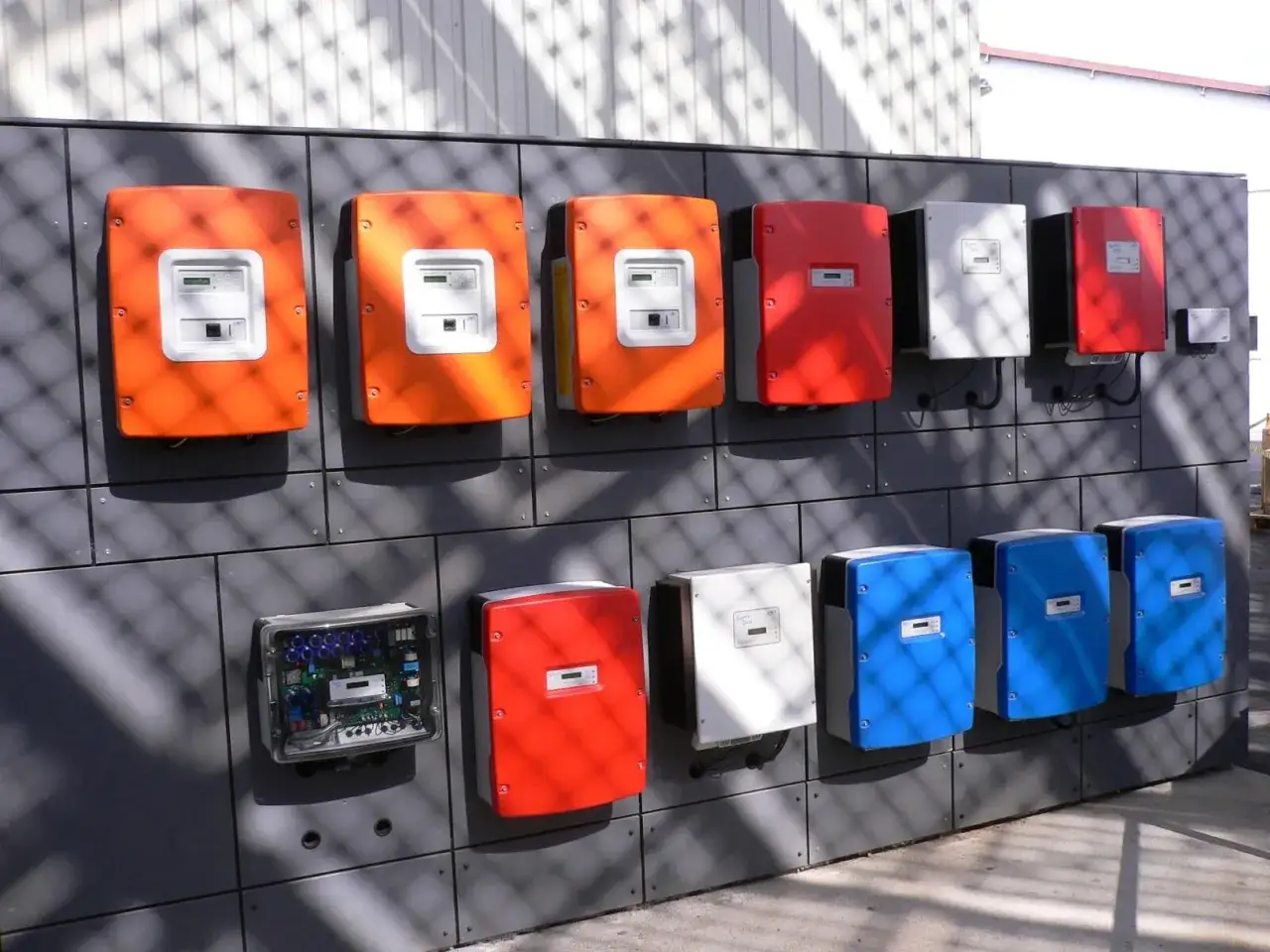

Jak dopasować napięcie do falownika lub regulatora
Przy wyborze urządzenia sprawdzam trzy wartości. Pierwsza to maksymalne napięcie DC, którego nie wolno przekroczyć nawet w mroźny dzień. Druga to zakres MPPT, czyli przedział, w którym falownik potrafi szukać punktu maksymalnej mocy. Trzecia to minimalne napięcie startowe, potrzebne do uruchomienia urządzenia.
Jeżeli falownik ma zakres MPPT 150-800 V i maksymalne napięcie wejściowe 1000 V, string z dziesięciu paneli o Vmp 42 V będzie pracował komfortowo. Trzeba jednak ponownie policzyć Voc dla najniższej temperatury, bo wartość graniczna 1000 V dotyczy napięcia maksymalnego, a nie typowej pracy.
W małych systemach z akumulatorem sytuacja wygląda inaczej. Regulator PWM wymaga właściwego dopasowania napięcia nominalnego panelu do napięcia baterii, natomiast regulator MPPT może obniżyć wyższe napięcie panelu i zamienić nadwyżkę na większy prąd ładowania. Zwykle daje to większą elastyczność, ale nie oznacza, że można przekroczyć jego limit napięcia wejściowego.
| Urządzenie | Najważniejszy parametr | Typowy błąd |
|---|---|---|
| Falownik sieciowy | Zakres MPPT i maksymalne napięcie DC | Liczenie wyłącznie napięcia Vmp, bez sprawdzenia Voc na mrozie |
| Regulator MPPT | Maksymalne napięcie PV oraz prąd ładowania | Przekroczenie napięcia wejściowego mimo poprawnej mocy paneli |
| Regulator PWM | Dopasowanie napięcia nominalnego panelu i akumulatora | Podłączenie typowego modułu dachowego do baterii 12 V bez właściwego regulatora |
Nie pomijam też prądu. Nowoczesny panel o dużej mocy może mieć prąd roboczy przekraczający 13 A, a nie każdy regulator lub każdy kanał MPPT jest do tego przygotowany. Napięcie i prąd trzeba analizować razem, bo dopiero ich iloczyn określa moc elektryczną.

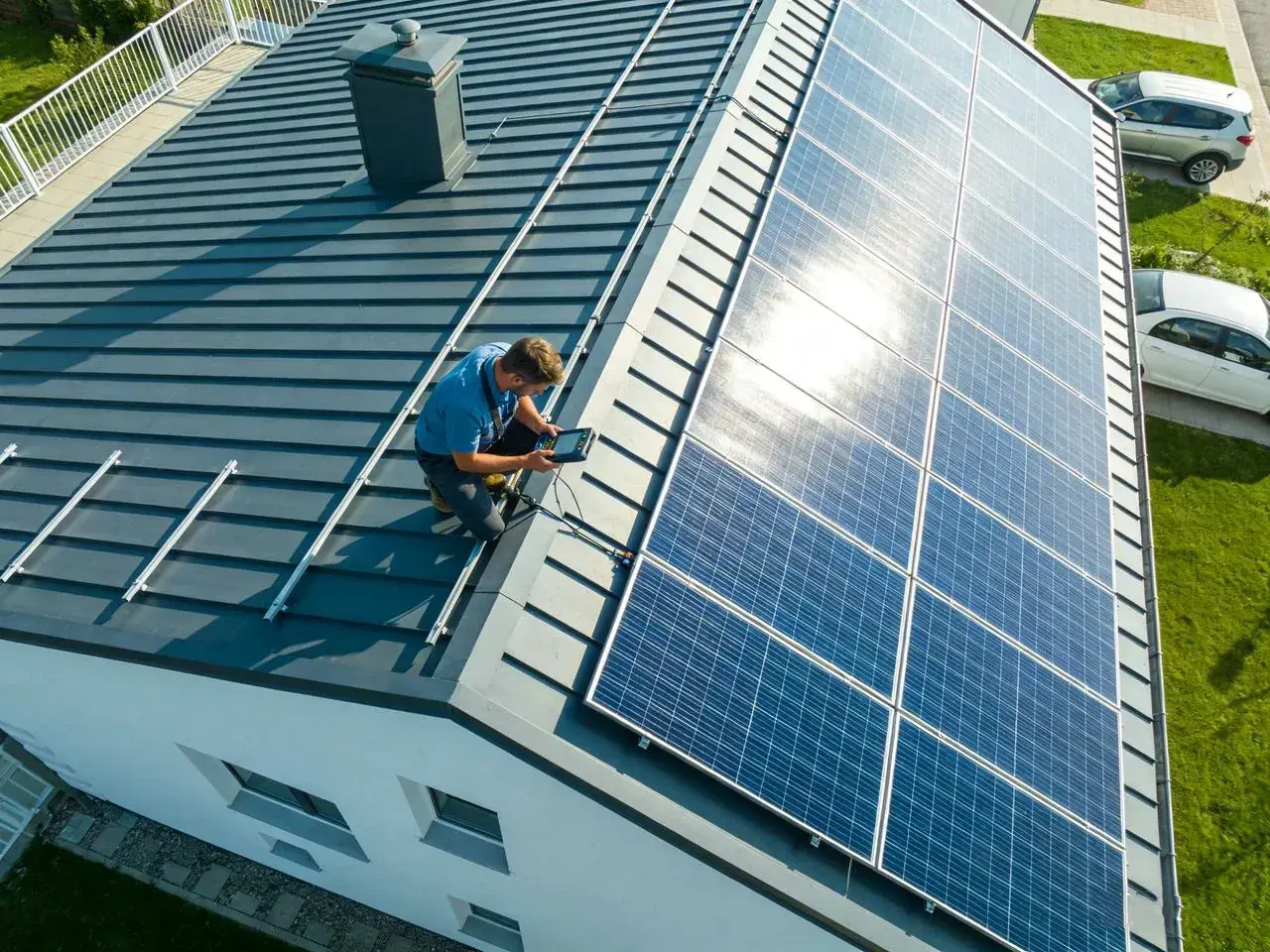

Co sprawdzić przed pomiarem i zakupem panelu
- Odczytaj z tabliczki lub karty katalogowej wartości Voc i Vmp, a nie tylko moc modułu.
- Sprawdź, czy mierzysz panel bez obciążenia, czy napięcie podczas pracy z regulatorem albo falownikiem.
- Przy stringu pomnóż Voc przez liczbę paneli i uwzględnij wzrost napięcia na mrozie.
- Porównaj wynik z maksymalnym napięciem DC urządzenia oraz jego zakresem MPPT.
- Nie rozłączaj złączy pod obciążeniem. Łańcuch paneli może mieć kilkaset woltów napięcia stałego, które jest niebezpieczne.
Jeżeli podczas pomiaru w pełnym słońcu napięcie jest bliskie Voc, zwykle oznacza to brak obciążenia albo przerwę w obwodzie. Gdy panel jest prawidłowo podłączony do działającego regulatora, napięcie powinno przesunąć się w stronę Vmp, choć jego dokładna wartość będzie zależała od temperatury i aktualnego poboru mocy.
Najprostsza odpowiedź brzmi więc tak: typowy panel domowy daje około 35-46 V podczas pracy i około 40-55 V bez obciążenia. Dokładną liczbę zawsze odczytuję z karty konkretnego modułu, a przy projektowaniu instalacji patrzę przede wszystkim na napięcie całego stringu w najzimniejszych warunkach, nie na pojedynczą wartość z reklamy.
