Podłączenie fotowoltaiki zaczyna się nie od wpięcia przewodów, lecz od właściwego doboru układu paneli, falownika i zabezpieczeń. Pytanie, jak podłączyć panele fotowoltaiczne, obejmuje więc zarówno połączenia szeregowe i równoległe, jak i bezpieczne uruchomienie instalacji oraz formalności wobec operatora sieci.
Najważniejsze decyzje zapadają przed pierwszym kliknięciem złączki
- Połączenie szeregowe zwiększa napięcie, a równoległe zwiększa prąd.
- String musi mieścić się w zakresie napięcia i prądu wejściowego falownika oraz MPPT.
- Przy obliczeniach trzeba uwzględnić wzrost napięcia zimą, nie tylko parametry z tabliczki panelu.
- Do instalacji stosuje się przewody solarne, złącza MC4 i zabezpieczenia DC dobrane do projektu.
- Prace przy stronie DC i AC powinien wykonać uprawniony instalator, ponieważ panele produkują napięcie także przy świetle dziennym.
Od czego zacząć podłączanie paneli fotowoltaicznych
Najpierw trzeba ustalić, jaki system powstaje. W instalacji on-grid panele są połączone z falownikiem, który zamienia prąd stały na przemienny i współpracuje z siecią. W układzie off-grid potrzebne są dodatkowo regulator ładowania, akumulator i falownik wyspowy. Paneli nie podłącza się bezpośrednio do domowego gniazdka ani do zwykłego akumulatora bez odpowiedniego regulatora.
Przed rozpoczęciem prac spisuję z kart katalogowych cztery wartości: Voc, Vmp, Isc i Imp. Voc oznacza napięcie obwodu otwartego, Vmp napięcie w punkcie maksymalnej mocy, a Isc i Imp odnoszą się do prądu zwarciowego oraz prądu roboczego. Bez tych danych liczba paneli w szeregu jest tylko zgadywaniem.
Co trzeba dopasować do falownika
- maksymalne napięcie wejściowe DC,
- zakres pracy każdego wejścia MPPT,
- maksymalny prąd wejściowy MPPT,
- liczbę niezależnych trackerów MPPT,
- dopuszczalną moc generatora PV.

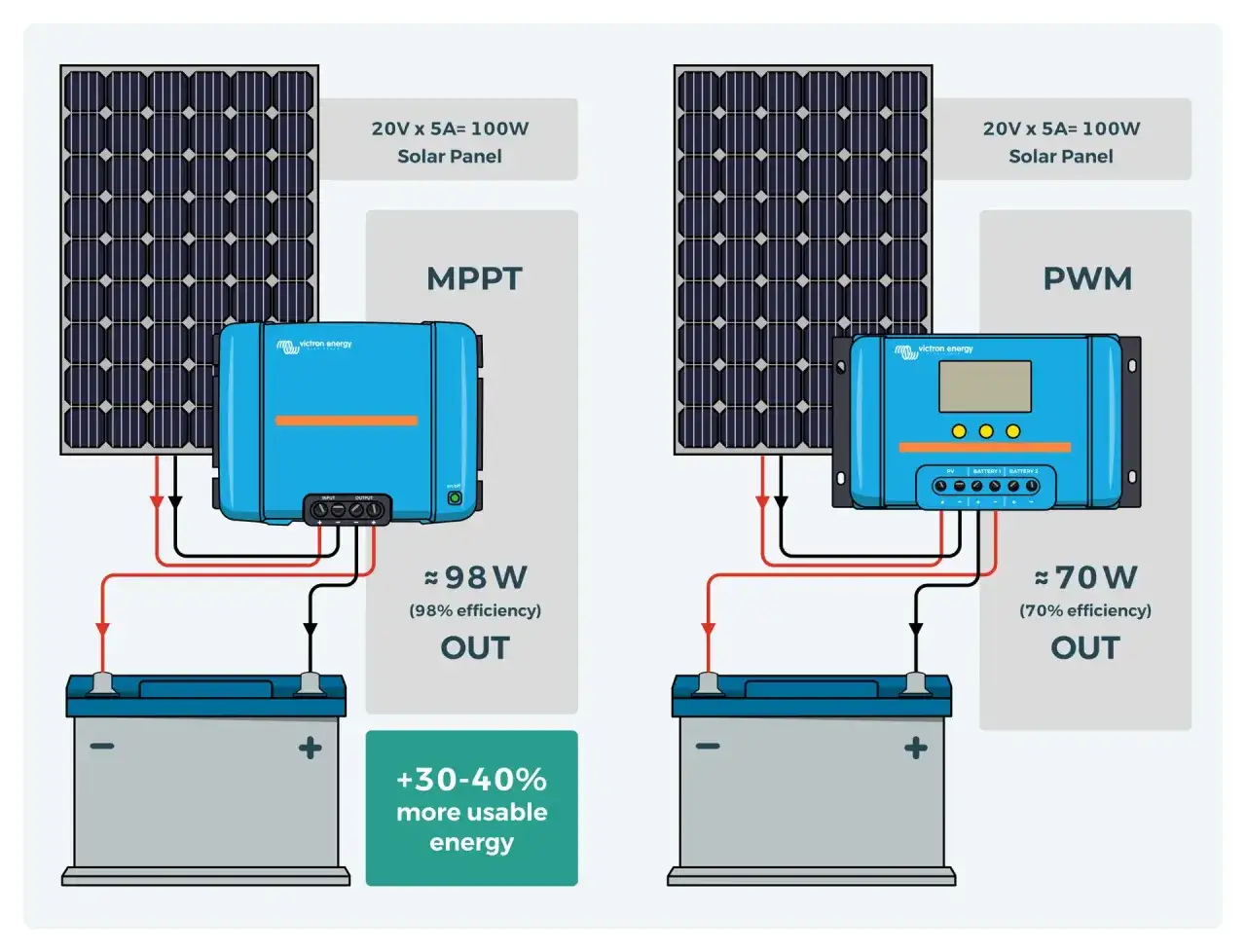

MPPT to układ elektroniczny, który szuka punktu pracy zapewniającego największą moc z paneli. Jeśli dwa fragmenty dachu mają różne kierunki albo jeden z nich jest zacieniany, osobne wejścia MPPT zwykle dają lepszy efekt niż połączenie wszystkiego w jeden string.
Połączenie szeregowe czy równoległe
W połączeniu szeregowym dodatni przewód jednego modułu łączy się z ujemnym przewodem kolejnego. Napięcia się sumują, natomiast prąd pozostaje zbliżony do prądu pojedynczego panelu. To najczęstsze rozwiązanie w domowych instalacjach, ponieważ falownik może pracować przy wyższym napięciu i mniejszym prądzie.
Przy połączeniu równoległym łączy się przewody dodatnie razem i przewody ujemne razem. Napięcie pozostaje podobne do napięcia jednego panelu, ale zwiększa się prąd. Takie rozwiązanie wymaga szczególnej kontroli obciążalności przewodów, złącz oraz wejść falownika.
| Układ | Co rośnie | Kiedy ma sens | Główne ryzyko |
|---|---|---|---|
| Szeregowy | Napięcie | Panele o podobnej orientacji i małym zacienieniu | Przekroczenie maksymalnego napięcia falownika |
| Równoległy | Prąd | Łączenie zgodnych stringów lub praca z niskim napięciem | Przeciążenie wejścia i brak właściwych zabezpieczeń |
| Szeregowo-równoległy | Napięcie i prąd | Większe instalacje z kilkoma stringami | Nierówne stringi i błędne przypisanie do MPPT |
Nie łączyłbym w jednym stringu paneli o wyraźnie różnych parametrach, kierunkach lub warunkach zacienienia. Słabszy moduł może ograniczyć pracę całego łańcucha, dlatego przy rozbudowie starszej instalacji często rozsądniej utworzyć osobny string na drugim MPPT, zamiast mieszać nowe i stare panele.
Jak dobrać liczbę paneli do jednego stringu
Załóżmy, że panel ma napięcie Voc wynoszące 49 V i napięcie Vmp na poziomie 41 V. Dziesięć takich modułów połączonych szeregowo da w przybliżeniu 490 V Voc oraz 410 V Vmp. To jednak tylko punkt wyjścia, ponieważ napięcie obwodu otwartego rośnie przy niskiej temperaturze.
Dlatego sprawdzam dwa warunki. Napięcie Voc całego stringu w najchłodniejszym przewidywanym momencie musi być niższe od maksymalnego napięcia DC falownika. Z kolei napięcie robocze stringu powinno mieścić się w zakresie MPPT także wtedy, gdy moduły są rozgrzane i ich napięcie spada.
Prąd również nie może być pominięty. Przy dwóch stringach połączonych równolegle prąd może być w przybliżeniu dwukrotnie większy, więc trzeba porównać go z limitem wejścia MPPT oraz dobrać odpowiednie zabezpieczenia. Nie wystarczy zsumować mocy paneli, aby ocenić poprawność konfiguracji.
Różne połacie dachu
String skierowany na wschód i string skierowany na zachód mogą pracować razem w jednej instalacji, ale zwykle powinny trafić do oddzielnych trackerów MPPT. Łączenie ich bezpośrednio w jeden łańcuch często pogarsza uzysk, bo moduły osiągają maksimum mocy o różnych porach i przy innych warunkach oświetlenia.
Przy częściowym zacienieniu można rozważyć optymalizatory albo mikroinwertery. Nie są jednak automatycznym lekarstwem na każdy problem. Jeśli cień pada na dużą część dachu, najpierw trzeba sprawdzić, czy zmiana układu paneli nie będzie prostsza i tańsza.

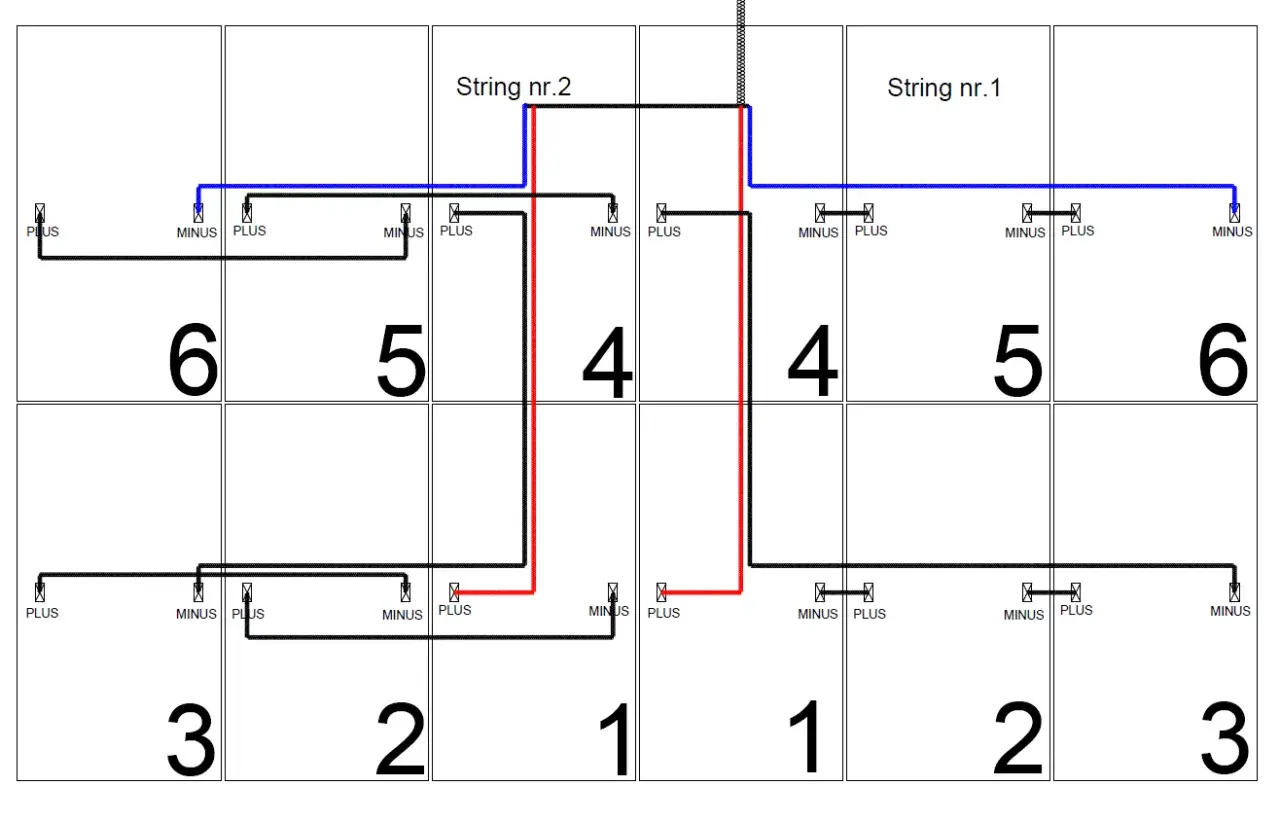

Podłączenie instalacji krok po kroku
Fizyczne łączenie modułów wygląda prosto, ale prawidłowa kolejność ma znaczenie. Poniższy schemat pokazuje logikę instalacji, natomiast pomiary, zaciskanie końcówek i uruchomienie powinien wykonać fachowiec z odpowiednimi kwalifikacjami.
- Przygotuj projekt stringów i przypisz każdy z nich do konkretnego wejścia MPPT.
- Ułóż przewody tak, aby nie były narażone na przetarcia, wodę stojącą ani ostre krawędzie konstrukcji.
- Połącz moduły szeregowo zgodnie ze schematem, wykorzystując przewody solarne o właściwym przekroju.
- Stosuj kompatybilne złącza MC4 i upewnij się, że każde połączenie zostało prawidłowo zatrzaśnięte.
- Poprowadź przewody dodatni i ujemny do skrzynki zabezpieczeń DC albo bezpośrednio do falownika, jeśli projekt i instrukcja urządzenia na to pozwalają.
- Podłącz stringi do właściwych wejść MPPT, zachowując polaryzację.
- Wykonaj pomiary napięcia, ciągłości, rezystancji izolacji i polaryzacji przed uruchomieniem.
- Dopiero po kontroli strony DC wykonaj przyłączenie po stronie AC oraz konfigurację falownika.
Najważniejsza zasada bezpieczeństwa brzmi prosto: nie rozłączaj złączy DC pod obciążeniem. Łuk elektryczny po stronie prądu stałego może utrzymywać się dłużej niż przy prądzie przemiennym. Samo wyłączenie falownika nie zawsze oznacza, że przewody paneli są pozbawione napięcia.
Zabezpieczenia, uziemienie i odbiór instalacji
Typowa instalacja wymaga rozłącznika DC, ochrony przeciwprzepięciowej SPD po stronie DC i AC, właściwego zabezpieczenia nadprądowego oraz połączeń wyrównawczych konstrukcji. Zakres zabezpieczeń zależy od liczby stringów, długości przewodów, instalacji odgromowej i konkretnego falownika.
Bezpiecznik stringowy nie jest dodatkiem montowanym według uniwersalnego schematu. Jego parametry muszą wynikać z prądu zwarciowego modułów, dopuszczalnego prądu wstecznego oraz wymagań producenta. Nie należy zastępować zabezpieczeń samochodowych ani przypadkowym bezpiecznikiem AC.
Przewody powinny być przeznaczone do instalacji PV, odporne na promieniowanie UV i warunki atmosferyczne. Złącza różnych systemów nie zawsze są ze sobą bezpiecznie kompatybilne, nawet jeśli wyglądają podobnie. To jeden z tych szczegółów, które na dachu bywają niewidoczne, ale po kilku latach mogą powodować grzanie i uszkodzenia.
Przeczytaj również: Ogrzewanie gazowe plus fotowoltaika - czy to się opłaca?
Formalności przy instalacji on-grid
W Polsce mikroinstalacja ma moc do 50 kW. Przyłączenie instalacji współpracującej z siecią zgłasza się do właściwego operatora systemu dystrybucyjnego, dołączając między innymi schemat elektryczny, dane falownika i modułów oraz oświadczenie instalatora.
Dla instalacji do 6,5 kW formalności budowlane są ograniczone, ale nadal trzeba załatwić przyłączenie do sieci. Przy mocy powyżej 6,5 kW dochodzą wymagania związane z uzgodnieniem przeciwpożarowym i zawiadomieniem Państwowej Straży Pożarnej. Takie zasady opisuje gov.pl, jednak przed złożeniem dokumentów trzeba sprawdzić aktualny formularz własnego operatora.
Po odbiorze powinieneś otrzymać schemat powykonawczy, protokoły pomiarów, instrukcję wyłączenia instalacji i dokumenty gwarancyjne. UDT zwraca uwagę, że dokumentacja oraz procedury awaryjnego odłączenia są ważną częścią bezpiecznej eksploatacji, a nie wyłącznie formalnym dodatkiem.
Błędy, które najczęściej obniżają uzysk lub niszczą sprzęt
- Przekroczenie maksymalnego Voc falownika, zwłaszcza po mroźnej nocy.
- Połączenie paneli o różnych parametrach w jednym stringu.
- Podpięcie dwóch nierównych stringów do jednego MPPT.
- Pomieszanie biegunów dodatnich i ujemnych.
- Użycie przewodu domowego zamiast przewodu solarnego.
- Niedociśnięte albo zawilgocone złącza MC4.
- Prowadzenie kabla bez zapasu i bez ochrony przed przetarciem.
- Brak pomiarów przed pierwszym uruchomieniem.
- Podłączenie instalacji do sieci przed zakończeniem procedury u operatora.
Osobną kategorią są instalacje balkonowe i małe zestawy z mikroinwerterem. Tu również trzeba sprawdzić maksymalne napięcie oraz prąd wejściowy urządzenia, a także sposób przyłączenia do obwodu budynku. Niska moc nie oznacza automatycznie braku ryzyka, szczególnie gdy zestaw jest podłączany do istniejącej instalacji elektrycznej.
Co sprawdzić przed uruchomieniem i dalszą rozbudową
Przed włączeniem instalacji porównałbym wskazania miernika z wartościami obliczonymi dla każdego stringu. Sprawdziłbym też, czy falownik widzi właściwą liczbę wejść MPPT, czy nie zgłasza błędu izolacji i czy przewody nie nagrzewają się w pierwszych godzinach pracy.
Jeśli planujesz automatykę domu, wybierz falownik z lokalnym monitoringiem i możliwością współpracy z licznikiem energii. Pozwala to kierować nadwyżki do pompy ciepła, bojlera albo ładowarki samochodu. W praktyce dobrze ustawione zużycie własne często daje większą korzyść niż dokładanie kolejnych paneli do źle skonfigurowanego stringu.
Najrozsądniejszy plan to przygotować konfigurację na podstawie kart katalogowych, sprawdzić ją z instrukcją falownika, a samo podłączenie i pomiary zlecić instalatorowi. Dzięki temu instalacja będzie nie tylko produkować energię, lecz także pozostanie bezpieczna dla domowników, urządzeń i sieci przez cały okres pracy.
