Prawidłowe ciśnienie w instalacji solarnej najczęściej mieści się w zakresie 2-2,5 bar przy zimnym, wyłączonym układzie, ale dokładna wartość zależy od różnicy wysokości między kolektorami a zasobnikiem. Wyjaśniam, jak ją obliczyć, gdzie szukać przyczyn spadku ciśnienia i kiedy samo dopompowanie glikolu może tylko zamaskować usterkę.
Najważniejsze zasady kontroli ciśnienia w solarach
- Typowa wartość w domowym układzie wynosi około 2-2,5 bar na zimno.
- Wysokość instalacji zmienia wymagane ciśnienie o około 0,1 bar na każdy metr różnicy poziomów.
- Pomiar wykonuj na zimno, przy wyłączonej pompie i bez nasłonecznienia kolektorów.
- Spadek ciśnienia zwykle oznacza wyciek, zadziałanie zaworu bezpieczeństwa albo problem z naczyniem przeponowym.
- Zawór bezpieczeństwa 6 bar chroni układ, ale jego regularne otwieranie nie jest normalnym trybem pracy.
Ile barów powinno być w instalacji solarnej
Najprostsza odpowiedź brzmi: w typowej instalacji z kolektorami słonecznymi należy spodziewać się około 1,8-2,5 bar przy zimnym układzie. Nie jest to jednak uniwersalna nastawa dla każdego budynku. Liczy się wysokość statyczna, czyli odległość między miejscem podłączenia naczynia przeponowego a najwyższym punktem kolektora.
W wielu instalacjach stosuje się orientacyjny wzór 1,5 bar + 0,1 bar na każdy metr różnicy wysokości. Przykładowe wartości wyglądają tak:
| Różnica wysokości | Orientacyjne ciśnienie na zimno |
|---|---|
| 3 m | 1,8 bar |
| 5 m | 2,0 bar |
| 8 m | 2,3 bar |
| 10 m | 2,5 bar |
| 15 m | 3,0 bar |
To dobry punkt wyjścia dla właściciela domu, ale ostateczna wartość powinna wynikać z instrukcji konkretnego zestawu. Niektórzy producenci wymagają dodatkowej rezerwy do odpowietrzania, dlatego w podobnych instalacjach spotyka się różne nastawy. Nie reguluję ciśnienia wyłącznie na podstawie liczby kolektorów, ponieważ ich liczba wpływa głównie na ilość glikolu i dobór naczynia, a nie bezpośrednio na ciśnienie statyczne.
Solary termiczne a fotowoltaika
Ciśnienie, o którym mowa, dotyczy solarów termicznych, czyli kolektorów podgrzewających glikol krążący między dachem a zasobnikiem. W zwykłej instalacji fotowoltaicznej nie ma zamkniętego obiegu cieczy i manometru po stronie paneli. Jeśli ktoś mówi o ciśnieniu w „instalacji PV”, najczęściej myli ją z kolektorami słonecznymi albo z ciśnieniem w osobnym układzie ogrzewania.
Dlaczego wysokość i naczynie przeponowe mają znaczenie
Glikol w rurach musi pokonać różnicę poziomów między zasobnikiem a kolektorami. Każdy metr wysokości odpowiada w przybliżeniu 0,1 bar ciśnienia hydrostatycznego. Zbyt niska wartość może doprowadzić do zapowietrzenia górnej części obiegu, a zbyt wysoka niepotrzebnie obciąża armaturę.
Drugim ważnym elementem jest naczynie przeponowe. Ma ono przejąć zwiększającą się objętość glikolu, gdy ten nagrzewa się w kolektorach. Bez sprawnej poduszki gazowej ciśnienie podczas słonecznego dnia szybko rośnie, a zawór bezpieczeństwa może wyrzucać płyn do przewodu odpływowego.
Ciśnienie wstępne naczynia ustawia się przy odpowiednio przygotowanym, odciążonym układzie. W wielu rozwiązaniach jest ono o około 0,2-0,3 bar niższe od ciśnienia napełnienia, ale tę zależność trzeba potwierdzić w dokumentacji. Sam odczyt z wentyla naczynia, gdy instalacja nadal jest pod ciśnieniem, nie daje wiarygodnej informacji.
Przeczytaj również: Jaki magazyn energii do fotowoltaiki wybrać do domu?
Ciśnienie na manometrze nie jest ciśnieniem w naczyniu

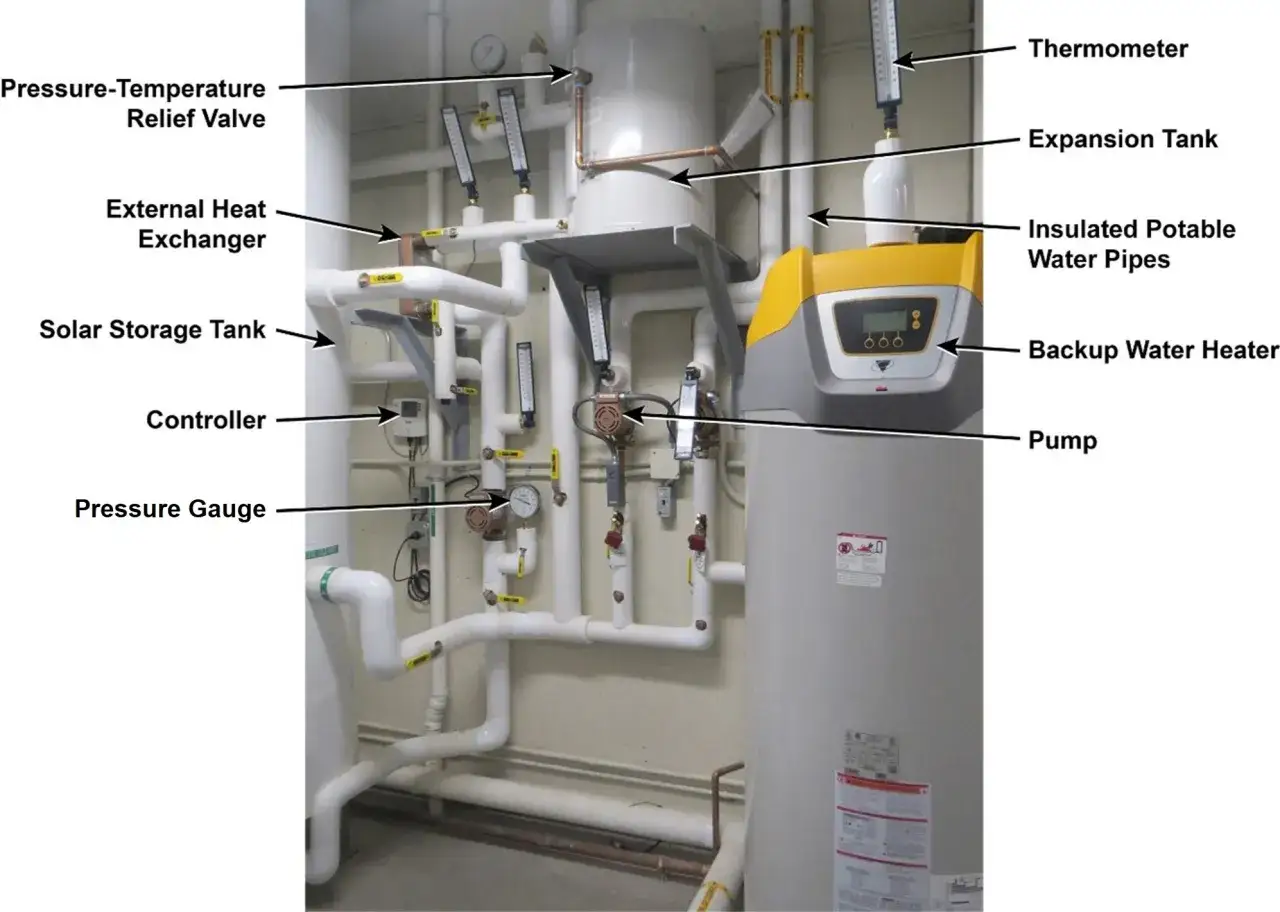

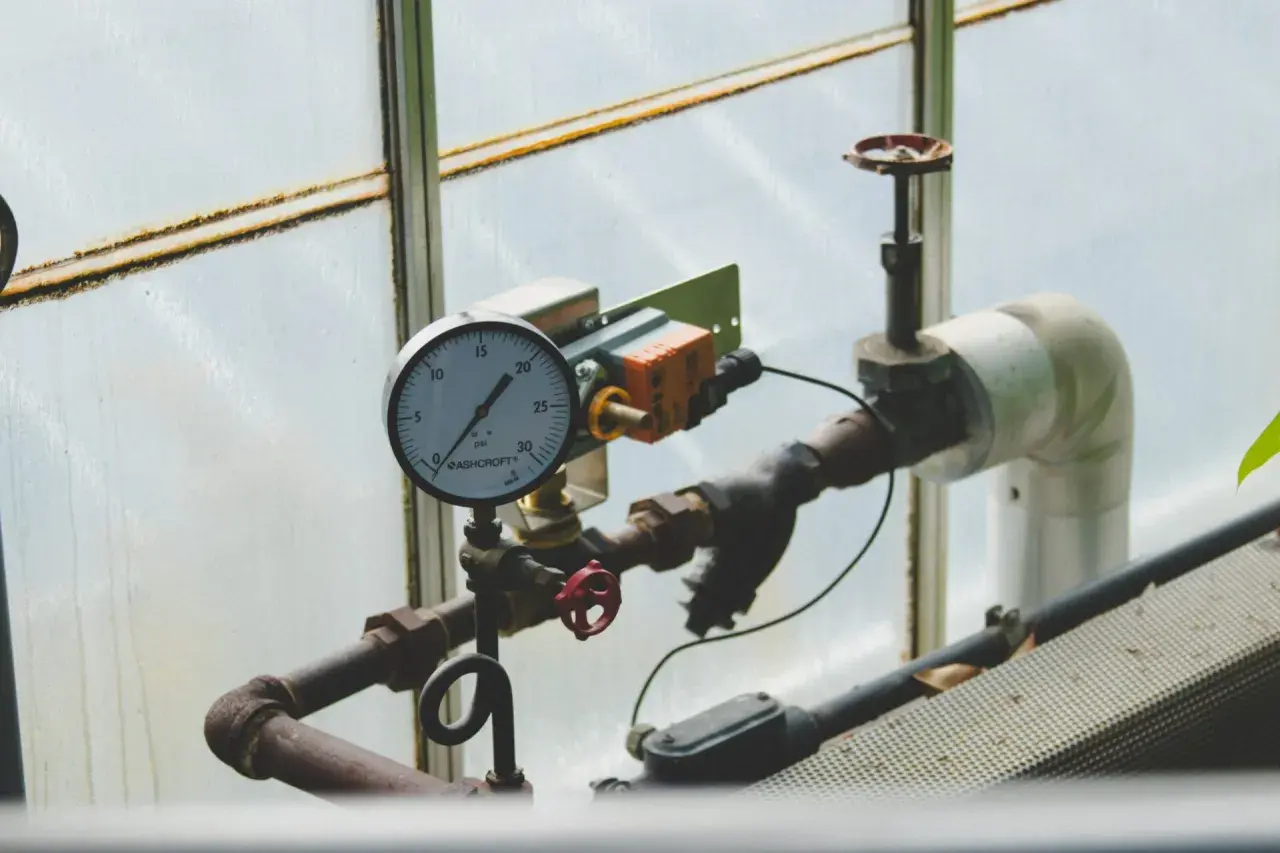

Manometr na grupie pompowej pokazuje ciśnienie glikolu w obiegu. Wentyl pod czarną zaślepką naczynia służy do kontroli poduszki gazowej. To dwa różne pomiary, dlatego dopompowanie naczynia bez przygotowania instalacji może przynieść odwrotny skutek albo uszkodzić membranę.
Jak bezpiecznie sprawdzić i uzupełnić ciśnienie
Najlepszy moment na kontrolę to chłodny poranek po okresie bez pracy kolektorów. Gorący glikol może mieć bardzo wysoką temperaturę, a otwarcie zaworu lub odpowietrznika grozi poparzeniem. Podczas napełniania gorących kolektorów może także dojść do gwałtownego odparowania czynnika.
- Wyłącz pompę solarną i odczekaj, aż kolektory oraz przewody ostygną.
- Odczytaj wskazanie manometru na grupie pompowej.
- Porównaj wynik z instrukcją zestawu i wysokością instalacji.
- Obejrzyj połączenia, zawór bezpieczeństwa, odpowietrznik oraz okolice kolektorów.
- Jeżeli trzeba uzupełnić płyn, użyj właściwego nośnika ciepła i pompy do napełniania instalacji solarnej.
- Po napełnieniu usuń powietrze z obiegu, sprawdź przepływ i ponownie odczytaj ciśnienie po ostygnięciu układu.
Do solarów nie powinno się dolewać przypadkowej wody. Stosuje się konkretną mieszaninę glikolu, która zapewnia ochronę przed zamarzaniem i korozją. Zmiana proporcji glikolu wpływa na temperaturę krzepnięcia, lepkość i pracę pompy, więc przy większej utracie płynu lepiej uzupełnić układ właściwym preparatem niż samą wodą.
Jeśli ciśnienie spadło po jednorazowej pracy serwisowej, uzupełnienie może być wystarczające. Gdy jednak po kilku dniach lub tygodniach znów spada, traktuję to jako sygnał diagnostyczny, a nie zwykłą potrzebę „dobicia” instalacji.
Co oznacza zbyt niskie albo zbyt wysokie ciśnienie
| Objaw | Możliwa przyczyna | Co to oznacza dla użytkownika |
|---|---|---|
| Ciśnienie poniżej wartości wymaganej | Wyciek, zapowietrzenie, nieszczelny zawór lub utrata ciśnienia w naczyniu | Ryzyko przerwania obiegu i przegrzewania kolektorów |
| Ciśnienie spada tylko po nagrzaniu | Zawór bezpieczeństwa wyrzuca glikol albo naczynie jest źle ustawione | Ubytek płynu może narastać przy każdym słonecznym dniu |
| Ciśnienie szybko rośnie | Za małe naczynie, uszkodzona membrana, zbyt duża ilość glikolu lub zamknięty zawór | Możliwe otwieranie zaworu bezpieczeństwa |
| Manometr pokazuje zero, ale nie widać wycieku | Uszkodzony manometr albo brak płynu w części obiegu | Nie należy uruchamiać instalacji bez sprawdzenia układu |
Najbardziej zdradliwy jest powolny ubytek. Na początku instalacja może nadal podgrzewać wodę, ale z czasem pojawia się powietrze, hałas pompy, spadek przepływu i wyższa temperatura kolektora. Ślady zaschniętego glikolu, zwykle lepkie lub białawe naloty przy złączkach, często wskazują miejsce nieszczelności.
Z kolei krótkotrwały wzrost ciśnienia po rozgrzaniu jest normalny, bo płyn zwiększa objętość. Niepokój powinno wzbudzić dopiero zbliżanie się do wartości otwarcia zaworu bezpieczeństwa, częste wyrzucanie płynu albo duże wahania między zimnym i gorącym układem.
Najczęstsze błędy przy regulacji układu
Najczęściej spotykam się z ustawianiem ciśnienia „na oko”, bez sprawdzenia wysokości instalacji i instrukcji producenta. Drugi błąd to pomiar w pełnym słońcu. Wtedy użytkownik widzi zawyżoną wartość i może uznać ją za prawidłową, mimo że po ostygnięciu układ będzie miał zbyt mało płynu.
- Nie dopuszczaj wody wodociągowej bez sprawdzenia zaleceń producenta nośnika ciepła.
- Nie odpowietrzaj gorących kolektorów i nie odkręcaj armatury pod wysoką temperaturą.
- Nie zasłaniaj problemu kolejnym uzupełnieniem, jeśli ciśnienie regularnie spada.
- Nie pompuj naczynia przeponowego bez odcięcia i odciążenia właściwej części instalacji.
- Nie ignoruj zaworu bezpieczeństwa, który wielokrotnie odprowadza glikol.
Po serwisie dobrze jest zapisać datę, temperaturę układu i wskazanie manometru. Taka prosta notatka szybko pokazuje, czy mamy jednorazową zmianę po odpowietrzaniu, czy powtarzalny problem. W sprawnej instalacji warto też okresowo skontrolować stan glikolu, w tym jego temperaturę krzepnięcia i odczyn pH. Część producentów zaleca taką kontrolę mniej więcej co 5 lat.
Do serwisanta lepiej zgłosić się od razu, gdy ciśnienie spada poniżej zalecanej wartości, zawór bezpieczeństwa jest mokry, pompa pracuje głośno albo sterownik zgłasza brak przepływu. To zwykle tańsze niż naprawa skutków przegrzania i wielokrotnej utraty glikolu.
Manometr pokazuje tylko fragment kondycji instalacji
W domowych solarach najczęściej sprawdza się zakres 2-2,5 bar na zimno, lecz właściwa nastawa wynika z wysokości układu, rodzaju kolektorów, naczynia przeponowego i instrukcji producenta. Najrozsądniejsze podejście to kontrola na chłodno, obserwacja zmian po nagrzaniu oraz szybka reakcja na powtarzający się spadek.
Samo ciśnienie nie potwierdza jeszcze, że instalacja działa prawidłowo. Równie ważne są przepływ, stan glikolu, praca pompy i szczelność połączeń. Stabilny manometr, brak wycieków i prawidłowy przepływ dają znacznie pewniejszy obraz niż pojedynczy odczyt wykonany w słoneczne południe.
