Jak podłączyć kolektor słoneczny do bojlera? Praktyczny schemat

Gdy kolektor słoneczny ma podgrzewać wodę w domu, najważniejsze nie jest samo połączenie dwóch rur, lecz właściwy układ całej instalacji. Poniżej pokazuję, jak wygląda poprawny schemat połączeń, jakie elementy są potrzebne, gdzie podłączyć wężownicę w zasobniku oraz jak uniknąć błędów związanych z przegrzaniem, zapowietrzeniem i niewłaściwym doborem bojlera.

Najpierw dobierz zasobnik i rodzaj instalacji

W typowym domu stosuje się zamknięty obieg solarny z glikolem. Płyn krąży między kolektorem a wężownicą w zasobniku, ale nie miesza się z wodą przeznaczoną do kąpieli czy mycia naczyń. To podstawowa różnica między instalacją solarną a zwykłym podgrzewaczem wody.

Kolektor cieplny to nie panel fotowoltaiczny

Kolektor słoneczny zamienia promieniowanie na ciepło przekazywane przez płyn. Panel fotowoltaiczny produkuje prąd i może zasilać grzałkę elektryczną, ale nie podłącza się go bezpośrednio do wężownicy bojlera. Oba rozwiązania bywają nazywane solarami, dlatego przed zakupem trzeba upewnić się, o jakim systemie mowa.

Jaki bojler współpracuje z kolektorem

Najlepszym wyborem jest zasobnik biwalentny z dwiema wężownicami. Dolna wężownica ma dużą powierzchnię i odbiera ciepło z kolektorów, natomiast górna może być zasilana przez kocioł, pompę ciepła albo dodatkową grzałkę.

Przy czteroosobowej rodzinie często rozważa się zasobnik o pojemności 200-300 litrów i około 4-6 m² kolektorów płaskich. To tylko punkt wyjścia. Znaczenie mają także zużycie wody, zacienienie, kąt dachu, długość przewodów i sposób dogrzewania w pochmurne dni.

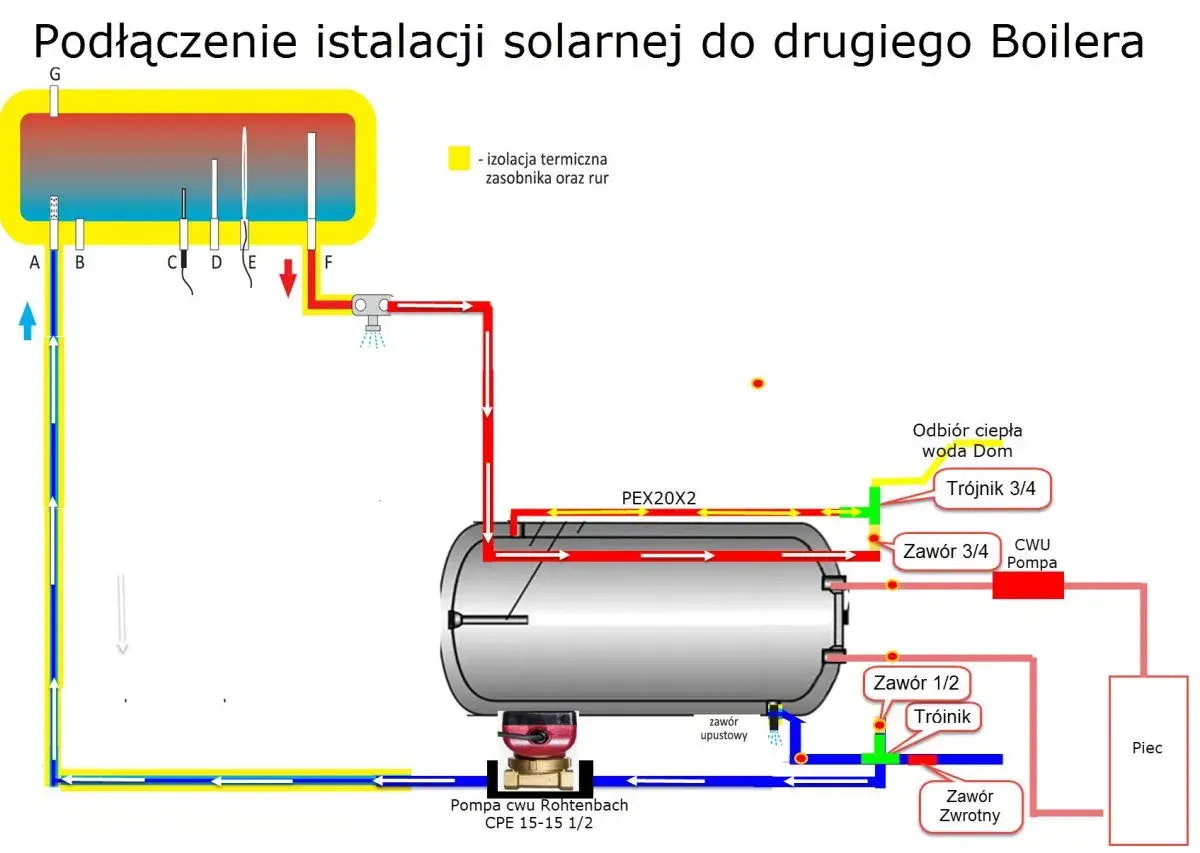

Tak wygląda obieg między kolektorem a bojlerem

Najprostszy schemat instalacji solarnej można opisać w jednym ciągu. Kolektor przekazuje gorący płyn do dolnej wężownicy zasobnika, a schłodzony płyn wraca przez grupę pompową na dach.

Obieg solarny: kolektor słoneczny → przewód zasilający → górny króciec dolnej wężownicy → dolny króciec wężownicy → grupa pompowa → przewód powrotny → kolektor.

W praktyce kierunek przepływu trzeba zawsze sprawdzić na oznaczeniach grupy pompowej i w instrukcji konkretnego zasobnika. Producenci różnie rozmieszczają króćce, dlatego kopiowanie schematu z innego urządzenia może skończyć się odwrotnym przepływem albo słabym odbiorem ciepła.

Po stronie wody użytkowej

Zimna woda wpływa do dolnej części zasobnika, a ogrzana woda jest pobierana z jego górnej strefy. Na wyjściu ciepłej wody powinien znaleźć się termostatyczny zawór mieszający, który domiesza zimną wodę i ograniczy temperaturę w instalacji domowej.

Woda w zasobniku może okresowo osiągać bardzo wysoką temperaturę, zwłaszcza latem przy małym zużyciu. Bez mieszacza istnieje realne ryzyko poparzenia, a także większe obciążenie rur, armatury i urządzeń podłączonych do instalacji.

Gdzie umieścić pompę i naczynie

Grupę pompową zwykle montuje się przy zasobniku, w kotłowni lub pomieszczeniu technicznym. Powinna być dostępna dla serwisanta, a naczynie przeponowe montuje się po stronie obiegu solarnego zgodnie z dokumentacją producenta.

Nie wolno dobierać ciśnienia „na oko”. Zależy ono między innymi od wysokości między grupą pompową a kolektorem, długości instalacji oraz parametrów armatury. Zawór bezpieczeństwa i naczynie muszą być przeznaczone do instalacji solarnej, ponieważ temperatury i warunki pracy są wyższe niż w zwykłym obiegu grzewczym.

Podłączenie kolektora krok po kroku

1. Sprawdź miejsce montażu

Kolektor powinien mieć możliwie długi dostęp do słońca. W Polsce dobrze sprawdza się orientacja południowa, ale południowy wschód lub południowy zachód również mogą dać dobry efekt, jeśli nie ma zacienienia.

Nie kieruję się wyłącznie kompasem. Kominy, drzewa i sąsiednie budynki potrafią obniżyć uzysk bardziej niż niewielkie odchylenie od idealnego kierunku. Trzeba też sprawdzić nośność dachu, sposób przejścia przewodów oraz możliwość wykonania izolacji na całej trasie.

2. Zamontuj przewody solarne

Do połączenia kolektora z grupą pompową stosuje się przewody odporne na wysoką temperaturę, najczęściej miedziane albo stalowe przewody elastyczne przeznaczone do solarów. Rury należy prowadzić możliwie krótko i zaizolować materiałem odpornym na temperaturę oraz promieniowanie UV.

Izolacja zwykłą otuliną do instalacji wodnej jest częstym błędem. Może się skurczyć, rozpaść albo stracić właściwości podczas stagnacji kolektora. Każdy metr niezaizolowanego przewodu oznacza straty ciepła, szczególnie gdy rury biegną przez nieogrzewany strych.

3. Podłącz dolną wężownicę

Przewód zasilający z kolektora podłącza się do króćca dolnej wężownicy wskazanego przez producenta. Powrót z drugiego króćca prowadzi się do grupy pompowej, a stamtąd z powrotem do kolektora.

Na tym etapie trzeba zamontować także zawory serwisowe, termometry i elementy umożliwiające napełnianie oraz opróżnianie obiegu. Woda użytkowa i glikol muszą pozostać rozdzielone przez ściankę wężownicy lub wymiennik ciepła.

4. Zamontuj automatykę

Sterownik solarny otrzymuje sygnał z co najmniej dwóch czujników. Jeden mierzy temperaturę na kolektorze, a drugi temperaturę w dolnej części zasobnika. Gdy różnica temperatur jest wystarczająca, sterownik uruchamia pompę.

Typowe sterowniki zaczynają ładować zasobnik przy różnicy około 6-10°C, a wyłączają pompę po zmniejszeniu różnicy do kilku stopni. Nie należy jednak kopiować ustawień bez sprawdzenia instrukcji, ponieważ zależą one od konkretnego regulatora, przepływu i pojemności układu.

5. Napełnij i odpowietrz instalację

Obieg należy przepłukać, sprawdzić pod kątem szczelności i napełnić płynem solarnym na bazie glikolu propylenowego o parametrach zalecanych przez producenta. Nie stosuje się płynu samochodowego ani przypadkowej mieszanki przygotowanej bez kontroli stężenia.

Po napełnieniu trzeba usunąć powietrze, ustawić przepływ i skontrolować ciśnienie. Pozostawione pęcherze mogą powodować hałas, zatrzymanie pompy i przegrzewanie kolektora. Sama obserwacja, że pompa pracuje, nie oznacza jeszcze poprawnego działania układu.

Co zrobić, gdy istniejący bojler ma jedną wężownicę

Stary bojler z jedną wężownicą nie zawsze trzeba od razu wyrzucać, ale bezpośrednie podłączenie kolektora zwykle nie będzie dobrym rozwiązaniem. Jeśli wężownica jest już zajęta przez kocioł, można zastosować zewnętrzny wymiennik płytowy oraz dodatkowy obieg z pompą.

W modernizowanym domu często bardziej opłaca się wymienić zasobnik niż rozbudowywać instalację o kilka dodatkowych urządzeń. Prostszy schemat jest zwykle łatwiejszy do serwisowania, a różnica w cenie może zostać szybko zniwelowana przez mniejsze straty i niższe ryzyko awarii.

Zabezpieczenia decydują o bezpiecznej pracy układu

Kolektor może się mocno nagrzewać, gdy zasobnik jest już pełny albo pompa nie pracuje. Z tego powodu układ musi mieć zawór bezpieczeństwa, naczynie przeponowe i właściwie dobrany płyn. Nie wolno montować zaworów odcinających w sposób, który odseparuje kolektor od zabezpieczenia ciśnieniowego.

Po stronie wody użytkowej potrzebne są zabezpieczenia właściwe dla zasobnika, między innymi zawór bezpieczeństwa i elementy kompensujące wzrost ciśnienia. Ich dokładny dobór zależy od ciśnienia w sieci wodociągowej oraz instrukcji zbiornika.

Przeczytaj również: Jaki magazyn energii do fotowoltaiki wybrać do domu?

Co sprawdzić przed uruchomieniem

• szczelność wszystkich połączeń po stronie glikolu i wody,
• kierunek przepływu wskazany na pompie i zaworach,
• poprawne umieszczenie czujników temperatury,
• działanie zaworu bezpieczeństwa i naczynia przeponowego,
• izolację przewodów na całej trasie,
• temperaturę wody po stronie punktów poboru,
• przepływ płynu po uruchomieniu pompy.

Podłączenie sterownika do instalacji elektrycznej oraz wykonanie połączeń wyrównawczych powinien przeprowadzić elektryk zgodnie z dokumentacją urządzeń. Prace na dachu, przy gorących kolektorach i pod ciśnieniem również lepiej powierzyć instalatorowi. Błąd w hydraulice solarnej może ujawnić się dopiero podczas upału, kiedy temperatura i ciśnienie gwałtownie rosną.

Błędy, które najczęściej psują efekt całej instalacji

Najbardziej kosztowny błąd to kupowanie kolektora bez wcześniejszego sprawdzenia zasobnika. Zbyt mały zbiornik szybko się przegrzewa, a zbyt duża powierzchnia kolektorów może zwiększyć problem stagnacji zamiast zapewnić proporcjonalnie większe oszczędności.

• Podłączenie kolektora bez wężownicy może doprowadzić do mieszania obiegów i utraty kontroli nad bezpieczeństwem.
• Brak zaworu mieszającego zwiększa ryzyko poparzenia wodą o wysokiej temperaturze.
• Nieprawidłowe odpowietrzenie ogranicza przepływ i zmniejsza odbiór ciepła.
• Zwykła izolacja rur może nie wytrzymać temperatur występujących w instalacji solarnej.
• Źle umieszczony czujnik sprawia, że pompa włącza się za wcześnie albo zbyt późno.
• Brak dogrzewania awaryjnego oznacza problemy z ciepłą wodą podczas długiego zachmurzenia.

Przegląd instalacji warto wykonywać co najmniej raz w roku. Płyn solarny powinien być okresowo sprawdzany pod kątem temperatury zamarzania i odczynu, zwykle co 2-5 lat albo zgodnie z zaleceniami producenta. Jeśli zmienił kolor, ma osad lub utracił właściwości ochronne, samo dolanie nowej porcji nie rozwiąże problemu.

Dobrze zaplanowany obieg daje więcej niż większy kolektor

Najważniejsza zasada brzmi prosto: kolektor słoneczny przekazuje energię do dolnej wężownicy zasobnika przez zamknięty obieg glikolowy, a sterownik uruchamia pompę tylko wtedy, gdy rzeczywiście można odebrać ciepło. Cała reszta, czyli dobór rur, zabezpieczeń, izolacji i automatyki, służy temu, aby ten prosty mechanizm działał stabilnie.

Przed zakupem warto przygotować schemat z zaznaczonym kierunkiem przepływu, miejscem montażu czujników, zaworów i naczynia przeponowego. Taki rysunek ułatwia wycenę, ogranicza liczbę przeróbek i pozwala szybko ocenić, czy istniejący bojler nadaje się do modernizacji.

Jeżeli instalacja ma pracować bezpiecznie przez wiele sezonów, nie oszczędzałbym na grupie pompowej, izolacji i uruchomieniu. Największą różnicę robi poprawnie dobrany cały układ, a nie sam kolektor o większej powierzchni.
